Directives et exigences du site QFX5120

Exigences environnementales et spécifications pour les commutateurs QFX5120

Vous devez installer le commutateur dans une baie ou une armoire. Il doit être logé dans un environnement sec, propre, bien aéré et contrôlé par température.

Suivez ces consignes environnementales :

  • Le site doit être aussi exempt de poussière que possible, car la poussière peut encombrer les ouvertures d’entrée d’air et les filtres, ce qui réduit l’efficacité du système de refroidissement du commutateur.

  • Maintenez le flux d’air ambiant pour un fonctionnement normal du commutateur. Si le flux d’air est bloqué ou restreint, ou si l’air entrant est trop chaud, le commutateur peut surchauffer, ce qui conduit le moniteur de température du commutateur à fermer l’appareil pour protéger les composants matériels.

Le tableau 1 présente les conditions environnementales requises pour un fonctionnement normal des commutateurs pour QFX5120.

Tableau 1 : Tolérances environnementales QFX5120

Interrupteur

Altitude

Humidité relative

Température

Sismique

QFX5120-32C

Aucune dégradation des performances jusqu’à 5 000 mètres (16 404 pieds)

Fonctionnement normal garanti dans une plage d’humidité relative de 5 % à 90 %, sans condensation

  • Fonctionnement normal garanti dans une plage de températures de 0 ° C à 40 °C (32 ° F à 104 °F)

  • Température de stockage hors fonctionnement dans le conteneur d’expédition : -40° F à 158° F (-40° à 70° C)

Se conforme aux tremblements de terre de la zone 4 conformément à NEBS GR-63-CORE, numéro 3.

QFX5120-48T

Aucune dégradation des performances jusqu’à 1 829 mètres (6 000 pieds)

QFX5120-48Y

Aucune dégradation des performances jusqu’à 1 829 mètres (6 000 pieds)

QFX5120-48YM

Aucune dégradation des performances jusqu’à 1 829 mètres (6 000 pieds)

Note:

Installez le QFX5120 uniquement dans les zones à accès restreint, telles que les salles d’équipement et les armoires d’équipement dédiées, conformément aux articles 110-16, 110-17 et 110-18 du Code national de l’électricité, ANSI/NFPA 70.

Consignes générales sur le site

Un fonctionnement efficace de l’équipement nécessite une planification et une maintenance correctes du site. Il nécessite également la bonne disposition de l’équipement, de la baie ou de l’armoire, ainsi que de la armoire de câblage.

Pour planifier et créer un environnement d’exploitation acceptable pour votre appareil et éviter les pannes d’équipements dues à l’environnement :

  • Gardez la zone autour du châssis exempte de poussière et de matériau conducteur, comme les flocons métalliques.

  • Suivez les directives établies concernant le flux d’air pour vous assurer que le système de refroidissement fonctionne correctement. Assurez-vous que les sorties d’échappement d’autres équipements ne soufflent pas dans les orifices d’entrée de l’appareil.

  • Suivez les procédures de prévention des décharges électrostatiques (ESD) prévues pour éviter d’endommager l’équipement. Une décharge statique peut entraîner des pannes complètes ou intermittentes des composants au fil du temps.

  • Installez l’équipement dans une zone sécurisée afin que seul le personnel autorisé puisse y accéder.

Consignes relatives au câblage électrique du site

Le tableau 2 décrit les facteurs à prendre en compte lors de la planification du câblage électrique de votre site.

Avertissement:

Vous devez fournir un environnement correctement mis à la terre et protégé et utiliser des dispositifs d’extinction des surtensions électriques.

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.

Tableau 2 : Directives relatives au câblage électrique sur site

Facteur de câblage du site

Lignes directrices

Limites de signalisation

Si votre site rencontre l’un des problèmes suivants, consultez des experts en suppression et protection contre les surtensions électriques :

  • Les câbles mal installés causent des interférences radio (RFI).

  • Les dommages causés par la foudre surviennent lorsque les câbles dépassent les distances recommandées ou passent entre les bâtiments.

  • Impulsions électromagnétiques (EMP) provoquées par la foudre des conducteurs et appareils électroniques non blindés.

Interférences radio

Pour réduire ou éliminer la DFI du câblage de votre site, suivez les étapes suivantes :

  • Utilisez un câble à paire torsadée avec une bonne distribution des conducteurs de mise à la terre.

  • Si vous devez dépasser les distances recommandées, utilisez un câble à paire torsadée de haute qualité avec un conducteur de terre pour chaque signal de données, le cas échéant.

Compatibilité électromagnétique

Si votre site est exposé à des problèmes de compatibilité électromagnétique (CEM), en particulier de la foudre ou des émetteurs radio, demandez conseil à un expert.

De fortes sources d’interférences électromagnétiques (EMI) peuvent provoquer :

  • Destruction des pilotes et récepteurs de signal dans l’unité,

  • Les risques électriques dus à des surtensions conduites au-dessus des lignes dans l’équipement.

Configuration rack requise pour les commutateurs QFX5120

Vous pouvez monter des commutateurs QFX5120 sur un rack 19 pouces à quatre montants tel que défini dans les armoires, baies, panneaux et équipements associés (numéro de document EIA-310-D) publié par l’Electronics Industry Association. Vous pouvez également monter des commutateurs QFX5120-48YM sur une baie 19 pouces à deux montants.

Le tableau 3 présente les exigences et spécifications en rack des commutateurs QFX5120.

Tableau 3 : Configuration rack requise et spécifications des commutateurs QFX5120

Configuration rack requise

Spécifications

Type et puissance

Utilisez une baie à quatre montants qui fournit des trous de support ou des motifs de trou espacés par paliers de 1 U (1,75 po ou 4,45 cm) et qui répond aux exigences de taille et de résistance pour prendre en charge le poids.

Pour les commutateurs QFX5120-48YM, vous pouvez également utiliser une baie à deux montants qui fournit des trous de support ou des motifs de trou espacés aux incréments de 1 U (1,75 po ou 4,45 cm) et qui répond aux exigences de taille et de puissance pour prendre en charge le poids.

Un U est l’unité de rack standard définie dans les armoires, baies, panneaux et équipements associés (numéro de document EIA-310–D) publié par l’Electronics Industry Association.

Taille, flux d’air et espace requis

  • Si vous montez un commutateur QFX5120-32C, assurez-vous que la baie a une profondeur de 60 cm.

  • Si vous montez un commutateur QFX5120-48T, QFX5120-48Y ou QFX5120-48YM avec les montants avant d’une baie, assurez-vous que la distance entre les montants avant et les montants arrière est comprise entre 69,9 cm et 77,5 cm.

  • Si vous montez un commutateur QFX5120-48T, QFX5120-48Y ou QFX5120-48YM en position en retrait depuis les montants avant d’une baie, assurez-vous que la distance entre les montants avant et les montants arrière est comprise entre 75 cm et 82,6 cm.

  • Assurez-vous que les glissières de rack sont suffisamment espagées pour s’adapter aux dimensions externes du châssis du commutateur. Les bords extérieurs des supports de montage avant étendent la largeur jusqu’à 48,26 cm.

  • Acheminez et habillez tous les câbles afin de minimiser le blocage du flux d’air à destination et en provenance du châssis.

  • Assurez-vous que l’espacement entre les glissières et les baies adjacentes permet d’avoir un espace approprié autour du commutateur et de la baie.

Connexion à la structure du bâtiment

  • Fixez la baie à la structure du bâtiment.

  • Si votre zone géographique est sujette aux tremblements de terre, fixez la baie au sol.

  • Fixez la baie aux supports de plafond ainsi qu’aux supports de mur ou de sol pour une stabilité maximale.

Armoire requise pour les commutateurs QFX5120

Vous pouvez monter les commutateurs QFX5120 dans une armoire contenant un rack 19 pouces à quatre montants tel que défini dans les armoires, baies, panneaux et équipements associés (numéro de document EIA-310-D) publié par l’Electronics Industry Association.

Le tableau 4 présente les exigences et spécifications de l’armoire pour les commutateurs QFX5120.

Tableau 4 : Exigences et spécifications des armoires pour les commutateurs QFX5120

Configuration requise de l’armoire

Spécifications

Type et puissance

Utilisez une armoire d’au moins 91,4 cm de profondeur. De grandes armoires améliorent le flux d’air et réduisent le risque de surchauffe. L’armoire doit contenir une baie à quatre montants qui fournit des trous de supports ou des motifs de trou espacés par paliers de 1 U (1,75 po ou 4,45 cm) et qui répond aux exigences de taille et de puissance pour prendre en charge le poids.

Un U est l’unité de rack standard définie dans les armoires, baies, panneaux et équipements associés (numéro de document EIA-310–D) publié par l’Electronics Industry Association.

Taille, flux d’air et espace requis

  • Si vous montez un commutateur QFX5120-32C, assurez-vous que la baie à l’intérieur de l’armoire présente une profondeur de 60 cm.

    Si vous montez un commutateur QFX5120-48T, QFX5120-48Y ou QFX5120-48YM avec les montants avant d’une baie à l’intérieur de l’armoire, assurez-vous que la distance entre les montants avant et les montants arrière est comprise entre 69,9 cm et 77,5 cm (77,5 cm).

  • Si vous montez un commutateur QFX5120-48T, QFX5120-48Y ou QFX5120-48YM en position en retrait à partir des montants avant d’une baie à l’intérieur de l’armoire, assurez-vous que la distance entre les montants avant et les montants arrière est comprise entre 75 cm et 82,6 cm (82,6 cm).

  • Lorsque vous installez le commutateur dans une armoire, assurez-vous que la ventilation à travers l’armoire est suffisante pour éviter la surchauffe.

  • Assurez-vous que le bloc d’air froid que vous fournissez dans l’armoire augmente correctement la sortie thermique du commutateur (ou des commutateurs).

  • Assurez-vous que l’armoire permet à l’air d’échappement à chaud du commutateur de quitter l’armoire sans recirculer dans le châssis. Une armoire ouverte (sans dessus ni portes) qui utilise l’extraction de l’air chaud par le dessus permet le meilleur flux d’air à travers le châssis. Si l’armoire contient une ou plusieurs portes, les perforations de ces éléments aident à retirer les sorties d’air chaud.

  • Les ventilateurs QFX5120 épuisent l’air chaud soit par les ouvertures du panneau avant, soit par les modules de ventilation et les blocs d’alimentation. Installez le commutateur dans l’armoire de manière à maximiser l’espace libre devant ou derrière le châssis en fonction de la direction du flux d’air à l’intérieur du châssis. Cela permet d’optimiser l’espace pour le flux d’air critique.

  • Acheminez et habillez tous les câbles afin de minimiser le blocage du flux d’air à destination et en provenance du châssis.

  • Assurez-vous que l’espacement des glissières et des armoires adjacentes laisse le bon espace autour du commutateur et de l’armoire.

Connexion à la structure du bâtiment

  • Fixez l’armoire à la structure du bâtiment.

  • Si votre zone géographique est sujette aux tremblements de terre, fixez l’armoire au sol.

  • Fixez l’armoire aux supports de plafond ainsi qu’aux supports de mur ou de sol pour une stabilité maximale.

Exigences d’espace pour le flux d’air et la maintenance du matériel pour les commutateurs QFX5120

Lorsque vous planifiez l’installation d’un commutateur QFX5120 sur le site, vous devez vous assurer d’avoir suffisamment d’espace autour du commutateur.

  • Reportez-vous à la Figure 1 pour connaître les exigences d’espace requises pour les commutateurs QFX5120-32C.

  • Reportez-vous à la Figure 2 pour connaître les exigences d’espace requises pour les commutateurs QFX5120-48T.

  • Reportez-vous à la Figure 3 pour connaître les exigences d’espace requises pour les commutateurs QFX5120-48Y.

  • Reportez-vous à la Figure 4 pour connaître les exigences en matière d’espace pour les commutateurs QFX5120-48YM.

Suivez ces exigences en matière d’espace libre :

  • Pour que le système de refroidissement fonctionne correctement, assurez-vous que le flux d’air autour du châssis est illimité.

  • Si vous montez le commutateur sur une baie ou une armoire avec d’autres équipements, assurez-vous que les sorties d’air chaud provenant d’un autre équipement ne soufflent pas dans les orifices d’entrée d’air froid du châssis.

  • Laissez au moins 15,2 cm d’espace devant et derrière le châssis pour la circulation d’air.

  • Laissez au moins 15,2 cm d’espace à gauche du châssis pour installer l’œillet de mise à la terre.

  • NEBS GR-63 recommande de laisser au moins 30 pouces (76,2 cm) devant la baie ou l’armoire et 61 cm derrière la baie ou l’armoire.

  • Laissez au moins 24 po (61 cm) d’espace devant et derrière le commutateur pour que le personnel d’entretien retire et installe les composants matériels.

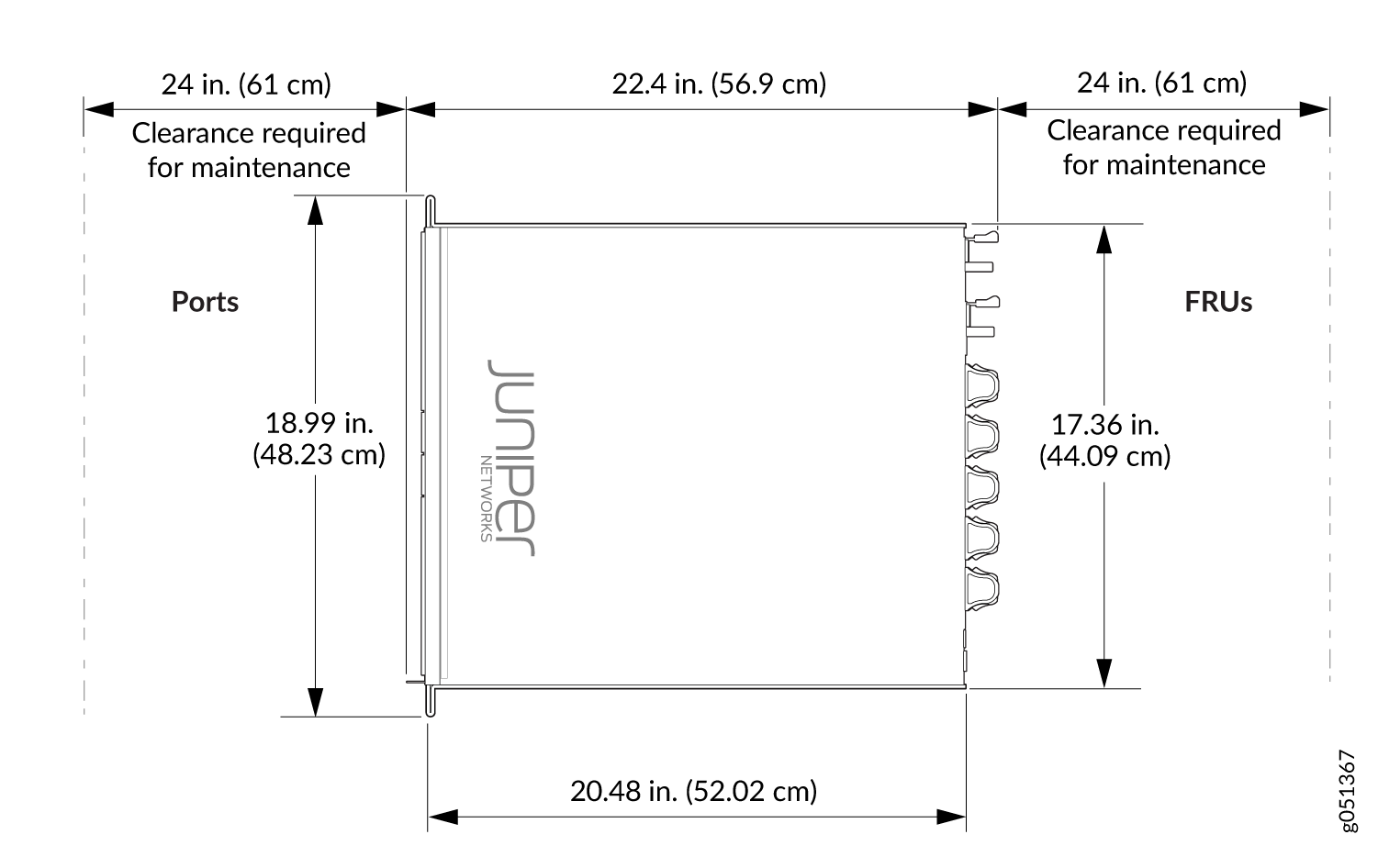

    Figure 1 : Exigences d’espace pour le flux d’air et la maintenance du matériel pour les commutateurs Clearance Requirements for Airflow and Hardware Maintenance for QFX5120-32C Switches QFX5120-32C

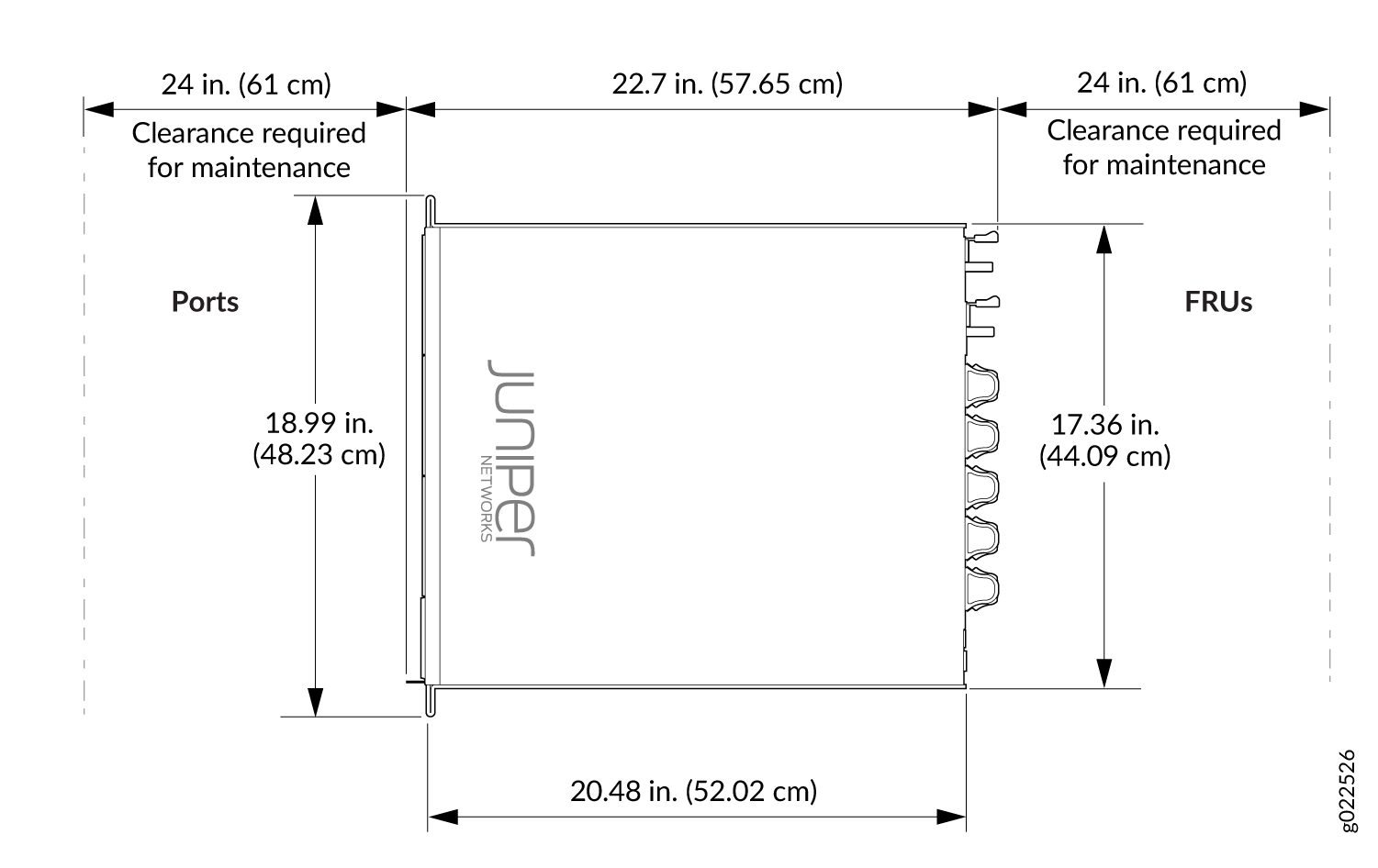

    Figure 2 : Exigences d’espace pour le flux d’air et la maintenance du matériel pour les commutateurs Clearance Requirements for Airflow and Hardware Maintenance for QFX5120-48T Switches QFX5120-48T

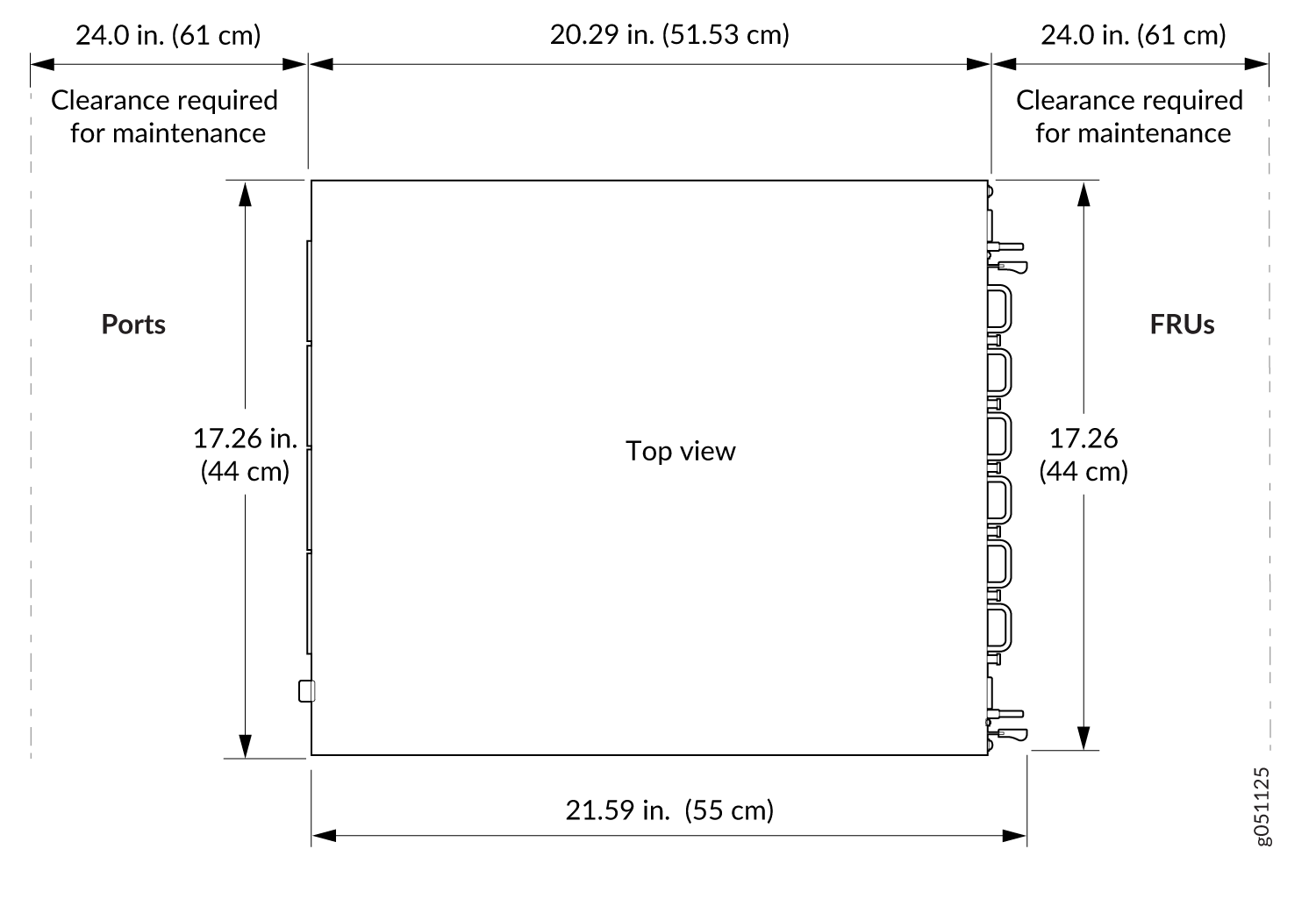

    Figure 3 : Exigences d’espace pour le flux d’air et la maintenance du matériel pour les commutateurs Clearance Requirements for Airflow and Hardware Maintenance for QFX5120-48Y Switches QFX5120-48Y

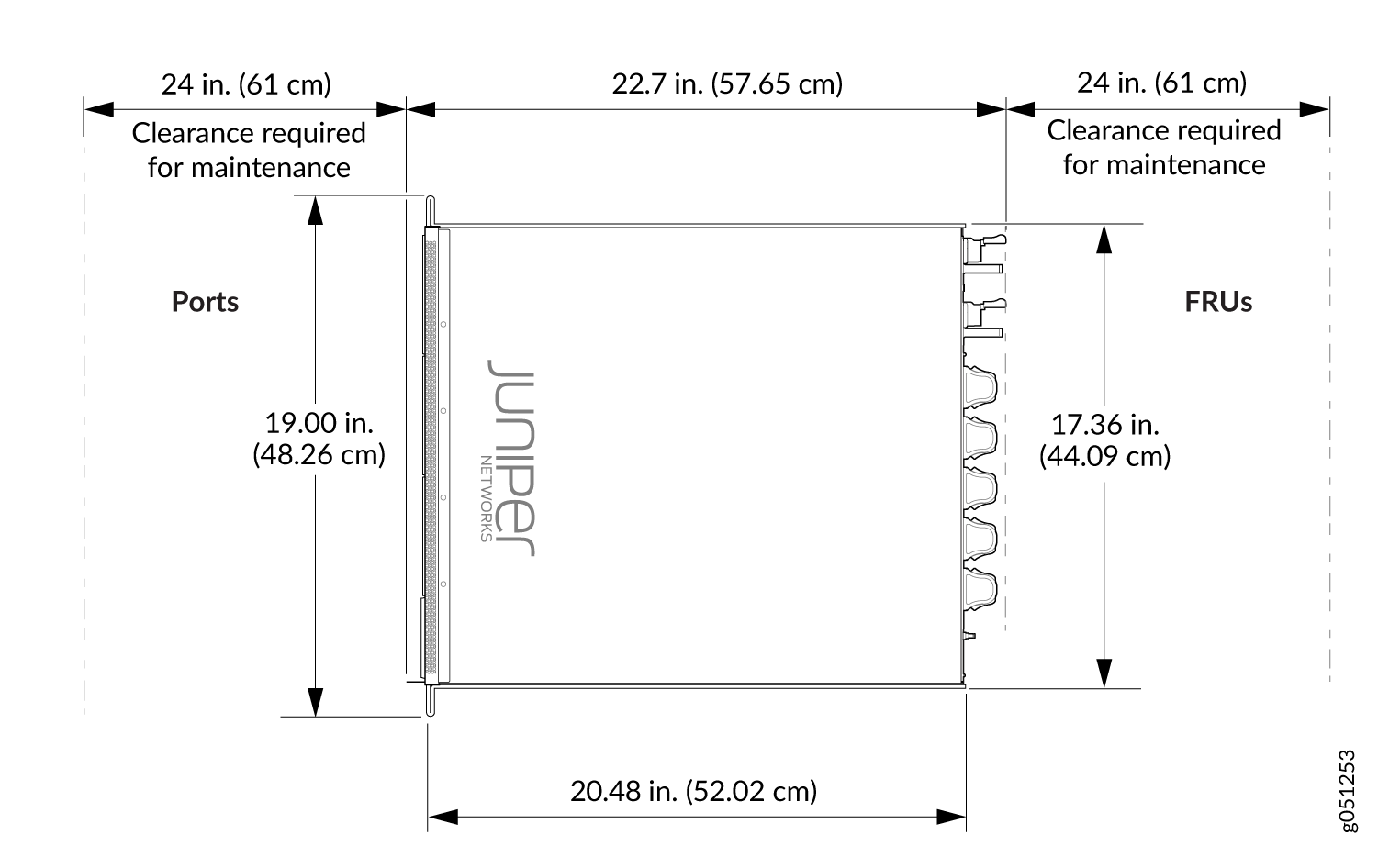

    Figure 4 : Exigences d’espace pour le flux d’air et la maintenance du matériel pour les commutateurs Clearance Requirements for Airflow and Hardware Maintenance for QFX5120-48YM Switches QFX5120-48YM
