Installer et retirer les composants de la carte de ligne PTX10004

Les cartes de ligne du PTX10004 sont des unités remplaçables sur site (FRU) qui peuvent être installées dans n’importe quel emplacement de carte de ligne à l’avant du châssis. Les cartes de ligne sont insérables et amovibles à chaud : vous pouvez les retirer et les remplacer sans mettre le routeur hors tension ni perturber les fonctions du routeur.

Manipulation et stockage des cartes de ligne PTX10004

Les cartes de ligne PTX10004 ont des composants fragiles. Pour éviter d’endommager les cartes de ligne, veillez à respecter les bonnes pratiques de manipulation.

Comment tenir les cartes de ligne PTX10004

Portez une attention particulière à la façon dont vous tenez les cartes de ligne. Les cartes de ligne sont installées horizontalement et il est préférable de les tenir sur les côtés des unités lorsqu’elles ne sont pas dans le châssis.

Lorsque vous marchez avec une carte de ligne en main :

  1. Orientez la carte de ligne de manière à ce que la plaque frontale soit vers vous.
  2. Saisissez fermement chaque côté de l’appareil lorsque vous faites glisser l’appareil hors du châssis.
  3. Veillez à ne pas heurter l’appareil contre un objet lorsque vous le transportez.
    MISE EN GARDE :

    Ne tenez jamais la carte de ligne par le bord du connecteur. Les connecteurs sont fragiles et la carte de ligne ne s’installera pas correctement si le connecteur est endommagé. Voir Figure 1.
    Figure 1 : bord du connecteur d’une carte Connector Edge of a Line Card de ligne
    1
    —

    Connecteurs
  4. Si vous devez poser une carte de ligne sur un bord, placez un coussin entre le bord et la surface.
    MISE EN GARDE :

    N’empilez pas les cartes de ligne les unes sur les autres ou sur tout autre composant.
  5. Placez chaque carte de ligne séparément dans un sac électrostatique ou sur un tapis antistatique placé sur une surface plane et stable.

Comment stocker une carte de ligne

Vous devez stocker les cartes d’interface dans le châssis ou dans un conteneur d’expédition de rechange, horizontalement et côté tôle vers le bas. N’empilez pas ces unités les unes sur les autres ou sur tout autre composant. Placez chaque unité séparément dans un sac antistatique ou sur un tapis antistatique placé sur une surface plane et stable.

Remarque :

Parce que ces unités sont lourdes et que les sacs antistatiques sont fragiles, il est préférable d’insérer la carte de ligne dans le sac par deux personnes.

Pour insérer une carte de ligne dans un sac antistatique :

  1. Tenez l’appareil horizontalement avec la plaque frontale vers vous.
  2. Faites glisser l’ouverture du sac sur le bord du connecteur.

Si vous devez insérer vous-même la carte de ligne dans un sac :

  1. Posez l’appareil horizontalement sur un tapis antistatique qui se trouve sur une surface plane et stable avec la face tôle vers le bas.

  2. Orientez l’appareil avec la plaque frontale vers vous.

  3. Insérez délicatement le bord du connecteur dans l’ouverture du sac et tirez le sac vers vous pour couvrir l’appareil.

Prenez une carte de ligne PTX10004 en ligne ou hors ligne

Le bouton hors ligne/en ligne (OFF) est encastré sous la façade directement sous la LED d’état (STS). Vous pouvez utiliser n’importe quelle carte de ligne PTX10004 en ligne ou hors ligne en utilisant l’une de ces deux méthodes :

  • Appuyez sur le bouton OFF avec un outil à broches non conducteur, tel qu’un cure-dent, jusqu’à ce que la LED STS s’éteigne après environ 5 secondes.

  • Exécutez la commande CLI :

Installation d’une carte de ligne PTX10004

Avant d’installer une carte de ligne dans le châssis du routeur :

  • Assurez-vous d’avoir pris les précautions nécessaires pour éviter tout dommage causé par les décharges électrostatiques (DES). Voir Prévention des dommages dus à une décharge électrostatique.

  • Assurez-vous de savoir comment manipuler et stocker la carte de ligne. Voir Comment manipuler et stocker les cartes de ligne PTX10004.

  • Vérifiez que le bord du connecteur de la carte de ligne n’est pas endommagé. L’installation d’une carte de ligne endommagée risque d’endommager le routeur.

  • Assurez-vous que le routeur dispose d’une alimentation suffisante pour alimenter la carte de ligne tout en conservant sa nredondance d’alimentation +1. Pour déterminer si le routeur dispose d’assez de puissance disponible pour la carte de ligne, utilisez la show chassis power-budget-statistics commande.

  • Assurez-vous d’avoir les pièces et outils suivants à disposition pour installer une carte de ligne dans le routeur :

    • Sangle antistatique

    • Tournevis cruciforme (+), numéro 2

Pour installer une carte de ligne dans le châssis du routeur :

  1. Enroulez et fixez une extrémité du bracelet antistatique autour de votre poignet nu et connectez l’autre extrémité du bracelet à l’un des points antistatiques du châssis. Un point de décharge électrostatique est situé au-dessus du panneau LED d’état à l’avant du châssis du routeur. Voir Figure 2.
    Figure 2 : point de décharge électrostatique à l’avant du PTX10004 ESD Point on the Front of the PTX10004
    1
    —

    Point de décharge électrostatique
  2. Retirez le couvercle de la carte de ligne en saisissant les poignées et en tirant tout droit pour exposer la fente de la carte de ligne. Voir Figure 3.
    Figure 3 : retrait du capot d’une carte Remove the Cover for a Line Card de ligne
    MISE EN GARDE :

    Ne soulevez pas la carte de ligne en tenant les connecteurs de bord ou les poignées sur la plaque frontale. Ni les poignées ni les connecteurs de bord ne peuvent supporter le poids de la carte de ligne. En soulevant la carte de ligne par les poignées ou les connecteurs de bord, vous risquez de les plier, ce qui empêcherait les cartes de ligne de s’insérer correctement dans le châssis. Voir Figure 4.
    Figure 4 : connecteurs Line-Card Connectors de carte de ligne
  3. Retirez la carte de ligne du sac antistatique et inspectez-la pour détecter tout dommage avant de l’installer dans le châssis.
  4. Saisissez et soulevez la carte de ligne par les côtés.
  5. Faites glisser doucement la carte de ligne jusqu’à ce que les trous de la poignée s’alignent. Voir Figure 5.
    Figure 5 : insérez la carte de ligne dans le slot et faites pivoter les poignées Network switch being installed or removed from rack-mounted chassis with green arrows showing movement direction and handle rotation.
  6. Faites pivoter délicatement les poignées simultanément dans le châssis jusqu’à ce que la carte soit bien en place et que les poignées soient verticales.
  7. Si le système n’est pas alimenté, la carte de ligne se met automatiquement en ligne lorsque le système est mis sous tension. Si vous ajoutez la carte d’interface à un système en cours d’exécution, exécutez la commande request-chassis-fpc slot slot-number online pour activer la carte d’interface. Si vous ne parvenez pas à utiliser la commande, appuyez sur le bouton en ligne/hors ligne étiqueté OFF sur la plaque frontale de la carte de ligne à l’aide d’un outil à broche non conducteur, tel qu’un cure-dent, pendant une seconde, et attendez environ 15 secondes jusqu’à ce que le voyant PWR s’allume et que le voyant STS clignote. Le bouton en ligne/hors ligne est encastré sous la plaque frontale directement sous la LED d’état (STS). Vérifiez les informations d’état à l’aide de la commande show chassis fpc.
  8. (Facultatif) Installez le kit de gestion des câbles en option une fois la carte correctement installée.

Il faut environ six minutes pour que la carte de ligne soit en ligne. Le voyant d’état de la carte d’interface s’allume en vert en continu lorsque la carte d’interface est en ligne.

Évaluation des liaisons de fabric

Si votre carte d’interface prend en charge l’évaluation des liaisons de fabric, attendez jusqu’à une minute après la mise en ligne de la carte de ligne pour que l’évaluation des liaisons de fabric commence. Le voyant d’état clignote en vert lorsque l’évaluation de la liaison de fabric est en cours. La carte de ligne continue de fonctionner normalement pendant l’évaluation de la liaison de fabric. Selon le nombre de cartes de ligne installées dans le châssis, l’évaluation des liaisons de la fabric peut prendre jusqu’à 17 minutes.

Une fois l’évaluation de la liaison de fabric terminée, si la qualité de la liaison de fabric est bonne et que la carte de ligne fonctionne correctement, le voyant d’état s’allume en vert. Si la qualité de la liaison de la fabric n’est pas optimale, le voyant d’état s’allume en continu en orange.

Si la qualité de liaison de la fabric n’est pas optimale :

  1. Si la qualité de liaison de la fabric n’est pas optimale, cela peut être dû au fait que les connecteurs de la carte de ligne ne se sont pas connectés correctement aux connecteurs du SIB. Vous devez retirer la carte d’interface et la réinstaller (voir Retirer une carte d’interface PTX10004 et Installer une carte d’interface PTX10004).

  2. Si la qualité de la liaison de la fabric n’est pas optimale après la deuxième installation de la carte d’interface, vous devez la retirer et l’installer une nouvelle fois.

  3. Si la qualité de la liaison de la fabric n’est pas optimale après la deuxième installation de la carte de ligne, contactez le support client.

Retirez une carte de ligne PTX10004

Si vous disposez du système de gestion des câbles de la carte de ligne en option, il n’est pas nécessaire de retirer le système de gestion des câbles avant de retirer la carte de ligne.

Avant de retirer une carte de ligne du châssis du routeur :

Pour retirer une carte de ligne d’un châssis de routeur PTX10004 :

  1. Placez le sac antistatique ou le tapis antistatique sur une surface plane et stable.
  2. Enroulez et fixez une extrémité du bracelet antistatique autour de votre poignet nu et connectez l’autre extrémité du bracelet à l’un des points antistatiques du châssis. Un point de décharge électrostatique est situé au-dessus du panneau LED d’état à l’avant du châssis du routeur. Voir Figure 6.
    Figure 6 : point de décharge électrostatique à l’avant du PTX10004 ESD Point on the Front of the PTX10004
    1
    —

    Point de décharge électrostatique
  3. Étiquetez les câbles connectés à chaque port de la carte de ligne afin de pouvoir reconnecter les câbles aux ports appropriés.
  4. Exécutez la commande CLI suivante pour mettre la carte de ligne hors ligne :
  5. Dévissez la carte de ligne du châssis en tournant continuellement les poignées vers la gauche jusqu’à ce que la carte de ligne soit complètement déplacée. Voir Figure 7.
    Figure 7 : retrait d’une carte Technical illustration of a network switch being installed or removed from a server rack with green arrows indicating movement direction. de ligne PTX10004
  6. À l’aide des poignées, faites glisser la carte de ligne à mi-chemin hors du châssis.
    MISE EN GARDE :

    N’empilez pas les cartes de ligne les unes sur les autres ou sur tout autre composant. Placez chaque carte de ligne séparément dans le sac antistatique ou sur le tapis antistatique placé sur une surface plane et stable.
    MISE EN GARDE :

    Chaque carte de ligne PTX10004 pèse 13,24 kg (29,2 lb). Préparez-vous à supporter tout le poids lorsque vous faites glisser la carte de ligne hors du châssis.
  7. Saisissez les deux côtés de la carte d’interface à mi-chemin et retirez la carte d’interface du châssis. Demandez à quelqu’un de vous aider à mettre la carte de ligne dans le sac antistatique ou posez la carte sur le tapis antistatique. Veillez à ne pas heurter ou ranger les cartes de ligne sur les connecteurs. Voir Figure 8.
    Figure 8 : connecteurs de Line Card Connectors carte de ligne
  8. Si vous n’installez pas de carte d’interface dans l’emplacement de carte d’interface vidé dans un court laps de temps, installez un couvercle sur l’emplacement. Procédez ainsi pour protéger l’intérieur du châssis de la poussière ou d’autres substances étrangères et pour vous assurer que le flux d’air à l’intérieur du châssis n’est pas perturbé.

Installez le système de gestion des câbles du PTX10004

Le système de gestion des câbles du PTX10004 est un kit optionnel pouvant être commandé (JLC-CBL-MGMT-KIT) qui organise et protège le câblage optique attaché aux cartes de ligne. Une fois la carte d’interface installée, vous pouvez toujours la retirer sans avoir à retirer le système de gestion des câbles.

Assurez-vous d’avoir en main les pièces et outils suivants pour installer le système de gestion des câbles du PTX10004 sur une carte de ligne :

  • Tournevis cruciforme (+), numéro 2

Pour installer le système de gestion des câbles (voir Figure 9) :

  1. Ouvrez le carton d’expédition pour le système de gestion des câbles et vérifiez que vous disposez des éléments suivants :

    • Deux rallonges de poignée

    • Un chemin de câbles

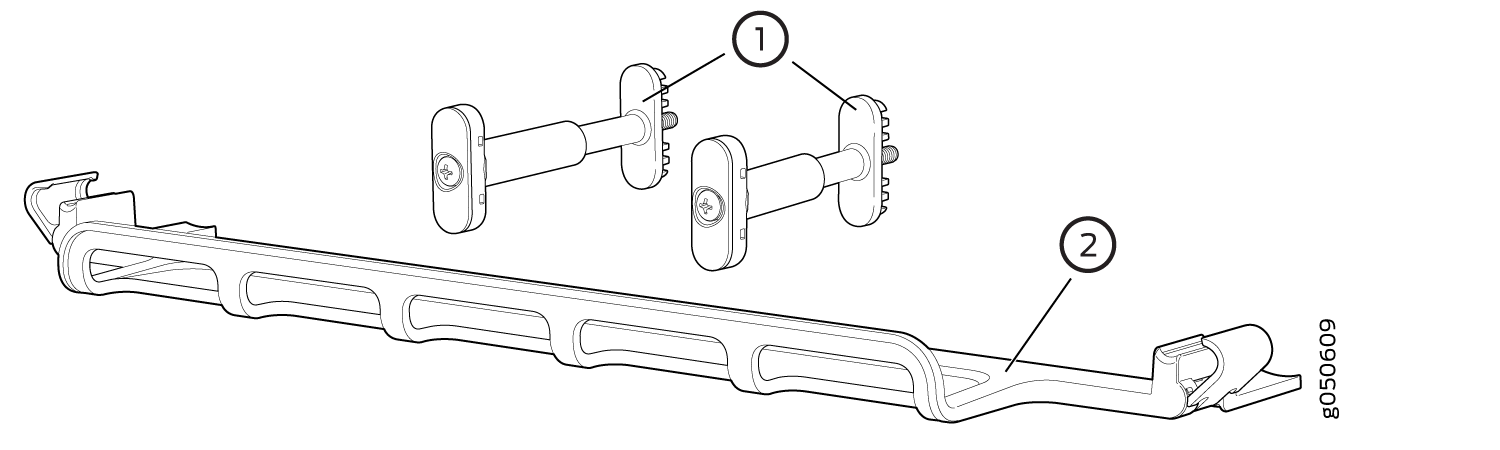

    Figure 9 : Composants Cable Management System Components du système de gestion des câbles
    1
    —

    Extensions de poignée
    2
    —

    Chemin de câbles
  2. À l’aide du tournevis cruciforme, desserrez et retirez les vis des deux poignées de la carte de ligne (voir Figure 10).

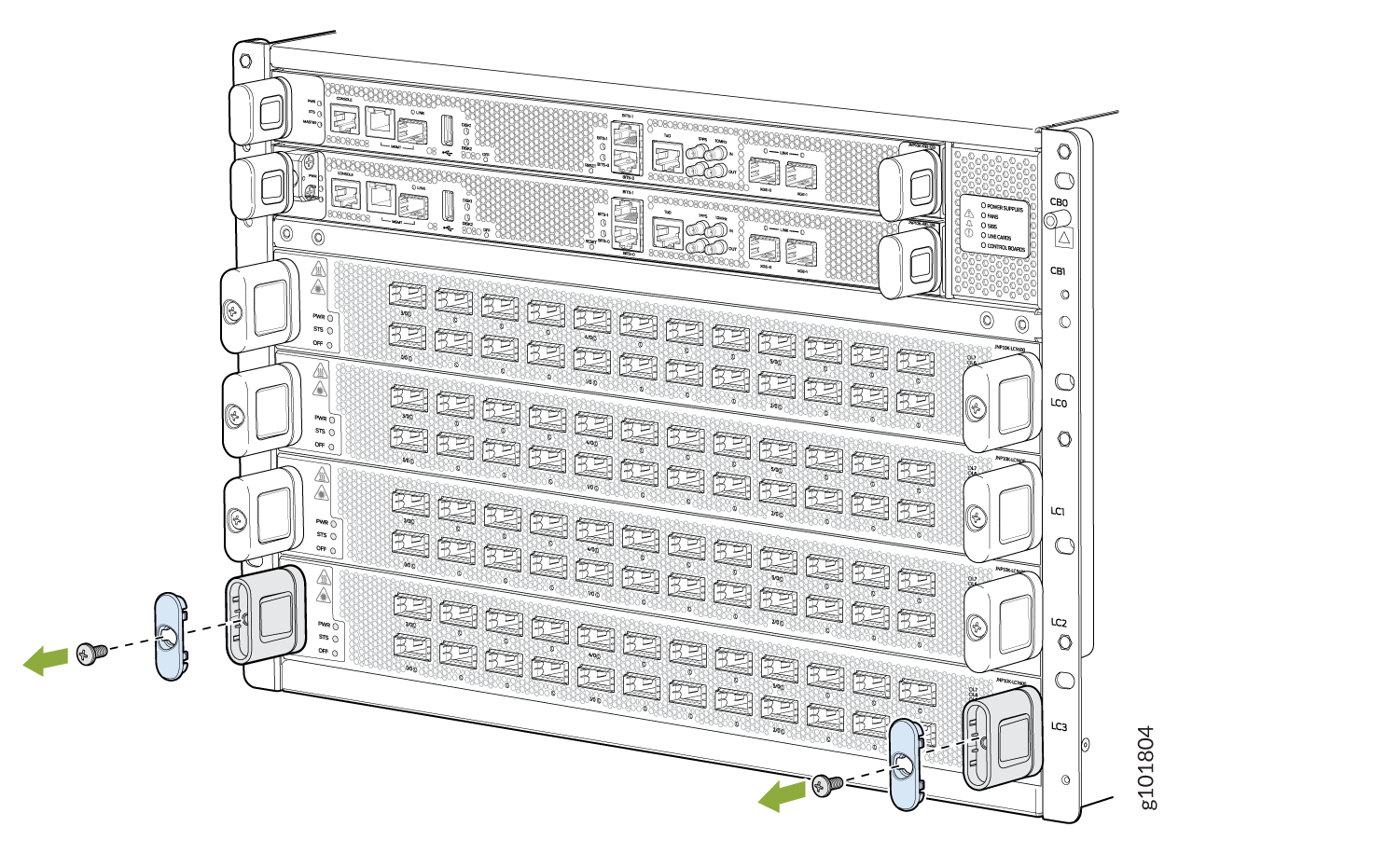

    Figure 10 : Retirez les vis Technical diagram of a network switch chassis with line cards, control modules, and port rows. Locking mechanism with screws and latches illustrated. de la poignée
  3. Remplacez le capuchon bleu sur la poignée de la carte de ligne par les deux rallonges de poignée (voir Figure 11).

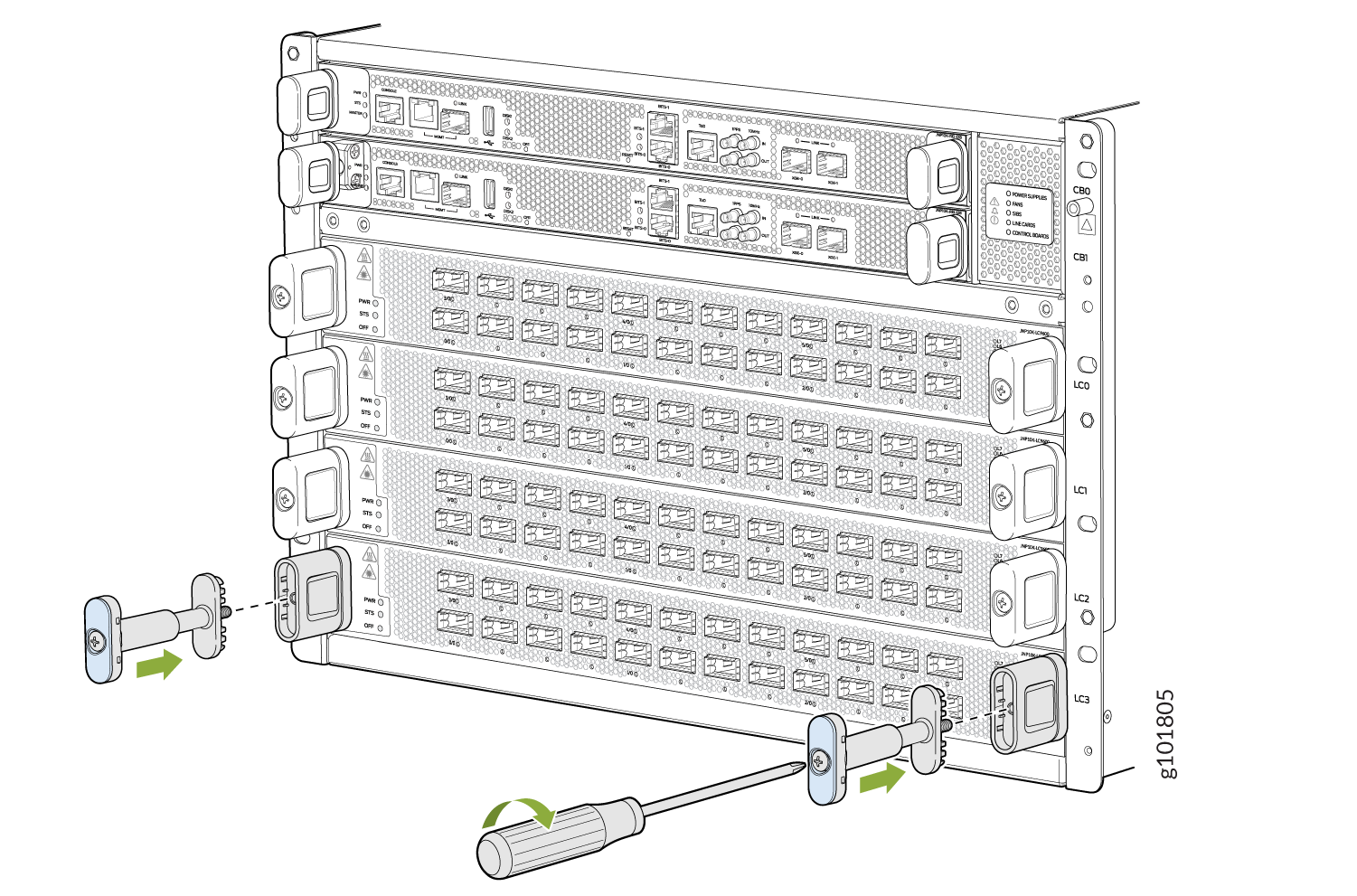

    Figure 11 : fixation des rallonges Network switch installation in rack: device with ports, rack ears, screws, screwdriver, and green arrows indicating installation steps. de poignée
  4. Serrez les vis dans les extensions de poignée.
  5. Ouvrez les clips bleus aux extrémités du chemin de câbles avec vos mains.
  6. Placez le chemin de câbles à l’avant de la carte de ligne de manière à ce que les deux extrémités du chemin de câbles se trouvent sous les extensions de poignée.
  7. Cliquez pour fermer les clips bleus du chemin de câbles autour des extensions de poignée (voir Figure 12).

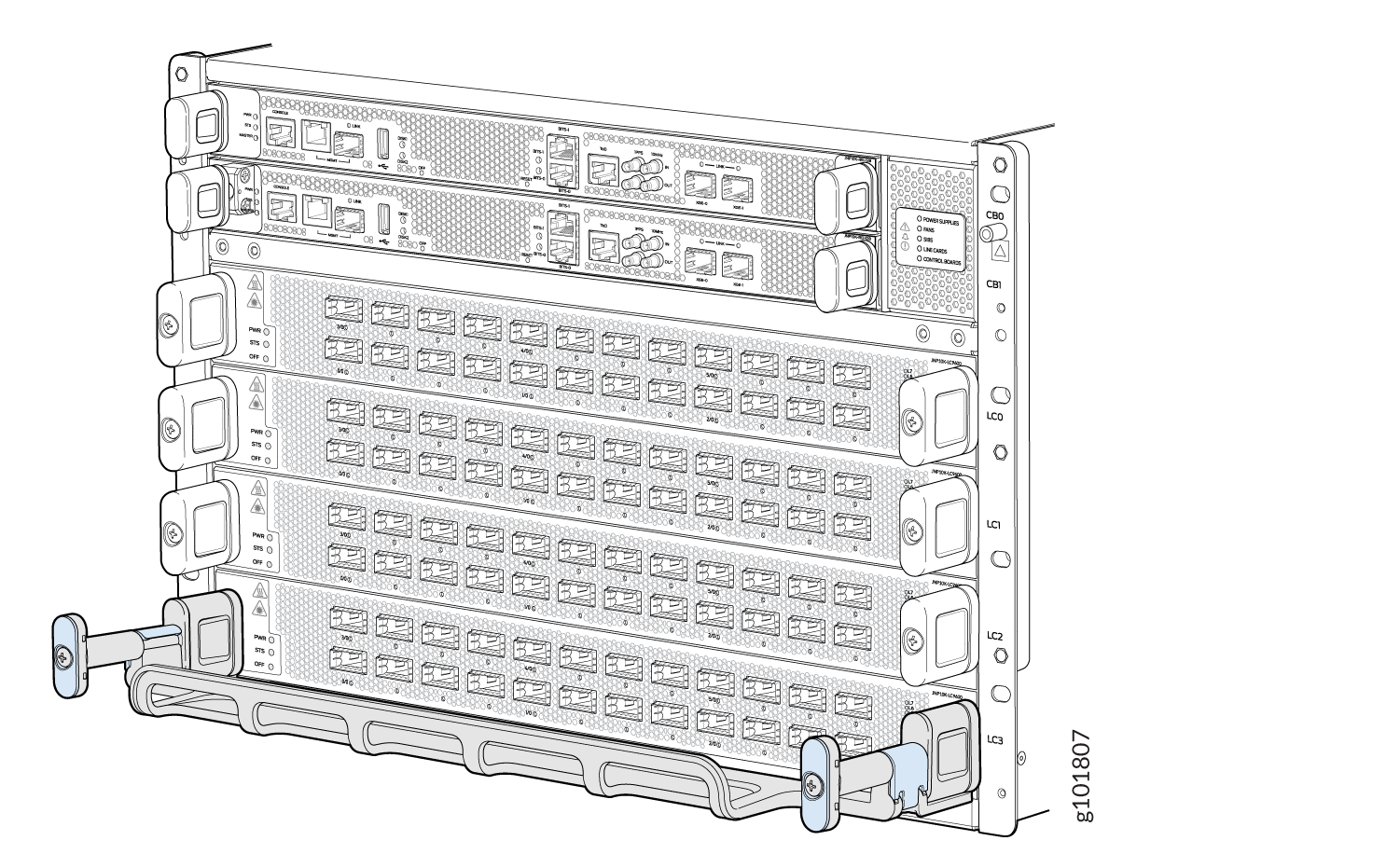

    Figure 12 : ajout du chemin Technical illustration of a network switch chassis with slots for line cards and power supplies, showing installation instructions. de câbles
  8. Drapez et attachez les câbles optiques sur le côté (voir Figure 13). Une autre option consiste à draper certains des câbles sous l’extension de la poignée et d’autres sur l’extension de la poignée.

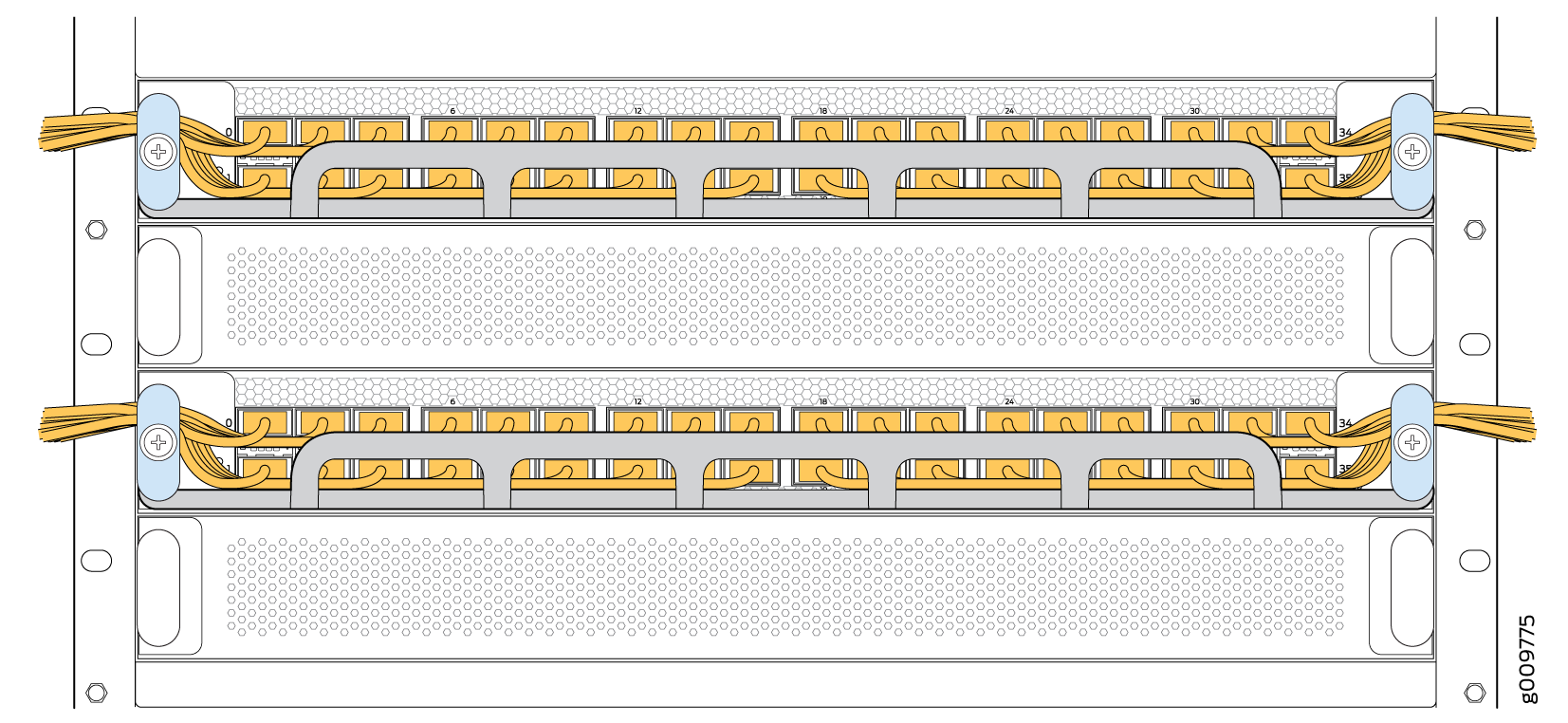

    Figure 13 : Système Completed Cable Management System de gestion des câbles terminé

Installation du système de gestion des câbles - JLC-CBL-MGMT-KIT

Le système de gestion de câbles JLC-CBL-MGMT-KIT de Juniper Networks est un kit optionnel que vous pouvez commander. Ce kit organise et protège le câblage optique attaché aux cartes de ligne. Après avoir installé une carte d’interface, vous pouvez toujours la retirer sans avoir à retirer le système de gestion des câbles.

Assurez-vous d’avoir l’outil suivant à disposition pour installer le système de gestion des câbles sur une carte de ligne :

Tournevis cruciforme (+), numéro 2

Pour installer le système de gestion des câbles :

  1. Ouvrez le carton d’expédition du système de gestion des câbles et vérifiez que vous disposez des éléments suivants :

    • Deux rallonges de poignée

    • Un chemin de câbles

    Figure 14 : Composants Cable Management System Components du système de gestion des câbles
    1
    —

    Extensions de poignée
    2
    —

    Chemin de câbles
  2. Utilisez le tournevis cruciforme pour desserrer et retirer les vis des deux poignées de la carte de ligne.
    Figure 15 : Retirez les vis Remove the Handle Screws de la poignée
  3. Remplacez le capuchon bleu sur la poignée de la carte de ligne par les deux extensions de poignée.
    Figure 16 : fixation des rallonges Attach the Handle Extensions de poignée
  4. Serrez les vis dans les extensions de poignée.
  5. Ouvrez les clips bleus aux extrémités du chemin de câbles avec vos mains.
  6. Placez le chemin de câbles à l’avant de la carte de ligne de manière à ce que les deux extrémités du chemin de câbles se trouvent sous les extensions de poignée.
  7. Enclencher pour fermer les clips bleus du chemin de câbles autour des extensions de poignée.
    Figure 17 : ajout du chemin Add the Cable Tray de câbles
    Figure 18 : Système Completed Cable Management System de gestion des câbles terminé
  8. Drapez et attachez les câbles optiques sur le côté. Une autre option consiste à draper certains des câbles sous l’extension de la poignée et d’autres sur l’extension de la poignée.
