Description du châssis MX960

Le châssis de la toupie est une structure rigide en tôle qui abrite tous les autres composants de la toupie (voir Figure 1, Figure 2, Figure 3, Figure 4 et Figure 5). Le châssis s’installe dans de nombreux types de racks, y compris les armoires fermées de 800 mm de profondeur (ou plus) et les armoires standard de 19 pouces. racks d’équipements ou racks Telco à châssis ouvert. Deux types de châssis sont disponibles pour le routeur MX960 :

  • Le châssis standard mesure 27,75 po. (70,49 cm) de haut, 17,37 po. (44,11 cm) de large (à l’exclusion des brides et des supports de montage) et 23,0 po. (58,42 cm) de profondeur (des brides de montage avant à l’arrière du châssis). Le guide-câbles standard étend la profondeur jusqu’à 28,0 po. (71,1 cm). Il est possible d’installer jusqu’à trois routeurs dans un rack 48-U si celui-ci peut supporter leur poids cumulé, qui peut être supérieur à 476,3 kg (1 050 lb).

    Note:

    La profondeur du châssis avec l’alimentation CA haute capacité est de 30,6 » et la profondeur avec l’alimentation CC haute capacité est de 32,8 ».

  • Le châssis sur lequel est installé le chemin de câbles étendu mesure 36,5 pouces. (92,7 cm) de haut, 17,37 po. (44,11 cm) de large, et environ 29,00 po. (73,7 cm) de profondeur (des brides de montage avant à l’arrière du guide-câbles étendu). Il est possible d’installer jusqu’à deux routeurs avec le gestionnaire de câbles étendu dans un rack 48-U si le rack peut supporter leur poids combiné, qui peut être supérieur à 339,28 kg (748 lb).

Le matériel de montage comprend des brides de montage avant à l’avant du châssis et deux supports de montage centraux fixés au centre du châssis.

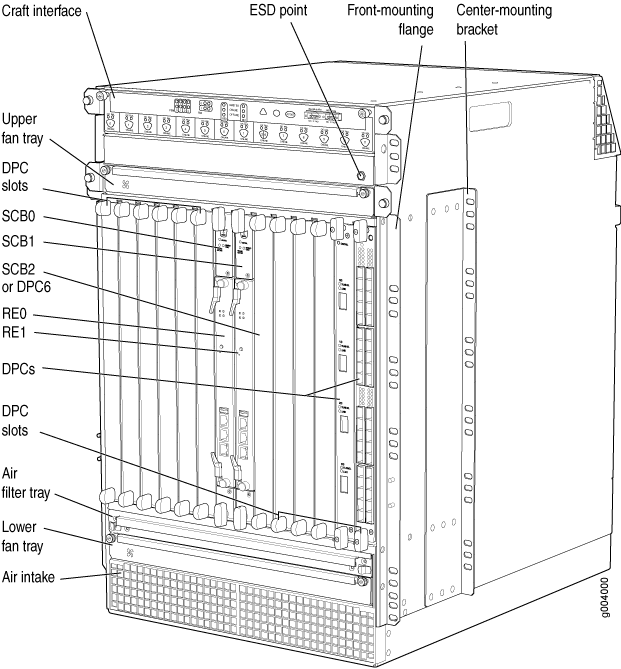

Figure 1 : vue avant d’un châssis de routeur MX960 entièrement configuré Labeled diagram of a network router chassis showing components: CFM interface, ESD point, mounting flange, fan trays, DPC, SCB, and RE slots.
Note:

Le châssis est illustré sans le gestionnaire de câbles étendu.
Figure 2 : vue arrière d’un châssis de routeur MX960 entièrement configuré alimenté en courant alternatif Rear View of a Fully Configured AC-Powered MX960 Router Chassis
Note:

Le châssis est illustré avec le gestionnaire de câbles étendu.

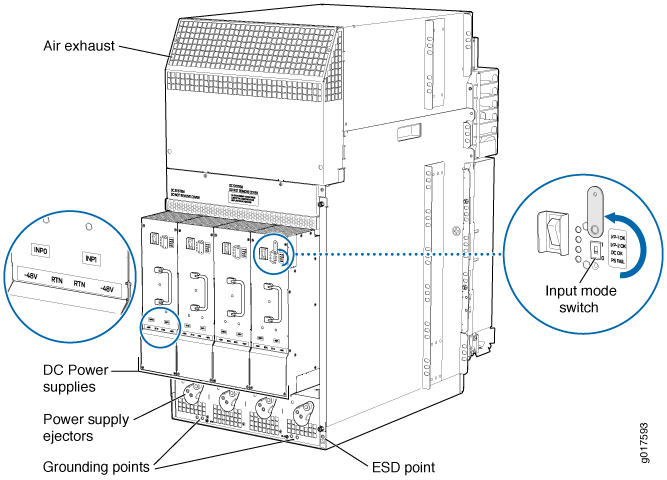

Figure 3 : vue arrière d’un châssis de routeur MX960 entièrement configuré et alimenté en courant continu Rear View of a Fully Configured DC-Powered MX960 Router Chassis
Note:

Le châssis est illustré avec le gestionnaire de câbles étendu.

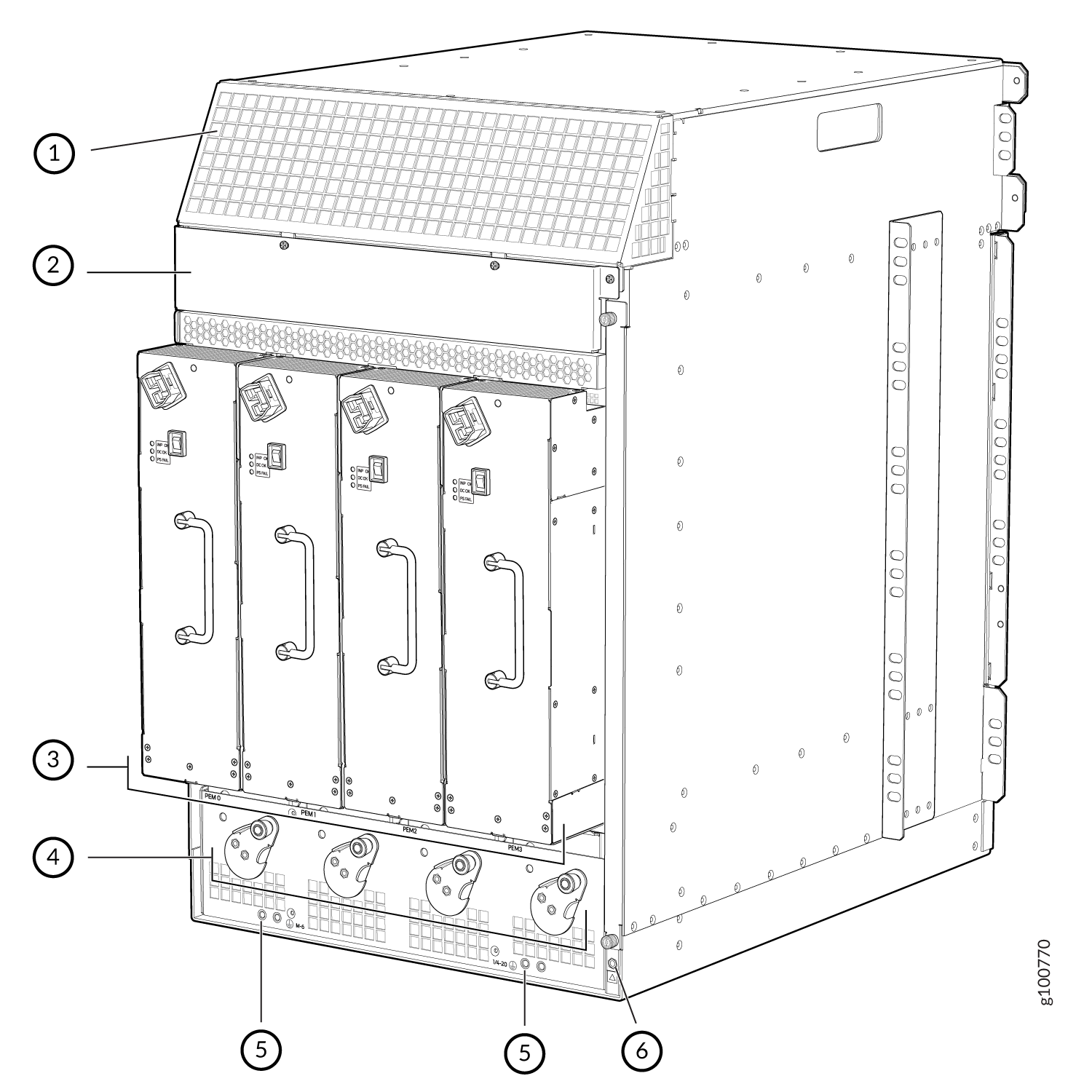

Figure 4 : Vue arrière d’un châssis de routeur MX960 entièrement configuré en courant alternatif (haute capacité de deuxième génération) Rear View of a Fully Configured AC-powered (High-Capacity Second-Generation) MX960 Router Chassis
1
—

Évacuation de l’air
4
—

Éjecteurs d’alimentation
deux
—

Couvercle de l’unité de distribution d’énergie
5
—

Points de mise à la terre
3
—

Blocs d’alimentation CA haute capacité de deuxième génération
6
—

Point ESD
Note:

Le châssis est illustré sans le gestionnaire de câbles étendu.
Figure 5 : Vue arrière d’un châssis de routeur MX960 entièrement configuré avec des blocs d’alimentation universels haute tension de deuxième génération (HVAC/HVDC) Rear View of a Fully Configured MX960 Router Chassis with High-Voltage Second-Generation Universal (HVAC/HVDC) Power Supplies
1
—

Évacuation de l’air
4
—

Éjecteurs d’alimentation
deux
—

Couvercle de l’unité de distribution d’énergie
5
—

Points de mise à la terre
3
—

Alimentations universelles haute tension de deuxième génération (HVAC/HVDC)
6
—

Point ESD
Note:

Le châssis est illustré sans le gestionnaire de câbles étendu.
