Connexion de l’alimentation à un routeur MX2010 alimenté en courant continu avec modules de distribution d’alimentation (-48 V)

Avertissement:

Avant d’effectuer des procédures d’alimentation CC, assurez-vous que l’alimentation est retirée du circuit CC. Pour vous assurer que toute l’alimentation est coupée, repérez le disjoncteur sur le tableau de bord qui dessert le circuit CC, mettez le disjoncteur sur la position OFF et collez la poignée du disjoncteur en position OFF.

Pour connecter l’alimentation CC au routeur, connectez les câbles d’alimentation des sources d’alimentation CC externes aux bornes des plaques frontales PDM. Vous devez fournir les câbles d’alimentation (les cosses de câble ne sont pas fournies avec le routeur).

Pour connecter les câbles d’alimentation de source CC au routeur :

  1. Éteignez les disjoncteurs dédiés au site client. Assurez-vous que la tension aux câbles de la source d’alimentation CC est de 0 V et qu’il n’y a aucune chance que les câbles deviennent actifs pendant l’installation.
  2. Fixez un bracelet de mise à la terre à décharge électrostatique (ESD) à votre poignet nu et connectez le bracelet à l’un des points ESD du châssis.
    Note:

    Si les PSM sont installés sur le routeur, assurez-vous que les interrupteurs d’alimentation de tous les PSM sont en position d’arrêt (O).
  3. Déplacez le commutateur d’alimentation du circuit CC sur la façade du PDM pour qu’il corresponde à l’ampérage nominal actuel (60 A ou 80 A) pour chaque alimentation.
    Note:

    La position du commutateur s’applique à toutes les entrées de ce PDM. La sélection de la position 60 A peut réduire la capacité de sortie de puissance disponible pour chaque PSM.
    Note:

    Le type d’alimentation que vous utilisez sur le PDM CC (60 A ou 80 A) dépend du schéma de distribution et de l’équipement de distribution. Avec une alimentation de 60 A, la puissance de sortie maximale de l’alimentation est limitée à 2100 W tandis que la puissance d’entrée maximale de l’alimentation est limitée à 2400  W. Avec une alimentation de 80 A, la puissance de sortie maximale est limitée à 2500 W tandis que la puissance d’entrée maximale de l’alimentation est limitée à 2800  W. Le logiciel de gestion de l’alimentation du système calcule la puissance disponible et utilisée en fonction de la position des commutateurs DIP dans le PDM.
  4. Desserrez les vis imperdables du dispositif de retenue du câble en plastique situé sur le bord inférieur de la plaque frontale d’alimentation. Le dispositif de retenue du câble est fixé sur des charnières qui maintiennent le couvercle en place pendant l’installation du câble.
    Note:

    Vous pouvez retirer le couvercle en plastique pour l’installation du câble d’alimentation CC en pliant le couvercle de retenue du câble en plastique jusqu’à ce que les deux broches en plastique des deux côtés du boîtier se détachent.
  5. Vérifiez que les câbles d’alimentation CC sont correctement étiquetés avant d’effectuer des connexions au PDM. Dans un schéma de distribution d’alimentation typique où le retour est connecté à la terre du châssis de l’usine de batteries, vous pouvez utiliser un multimètre pour vérifier la résistance des câbles CC –48 V et RTN à la terre du châssis :

    • Le câble avec une très grande résistance (indiquant un circuit ouvert) à la terre du châssis est de –48V.

    • Le câble à très faible résistance (indiquant un circuit fermé) à la terre du châssis est RTN.

    ATTENTION:

    Vous devez vous assurer que les connexions d’alimentation conservent la polarité appropriée. Les câbles de la source d’alimentation peuvent être étiquetés ( + ) et (-) pour indiquer leur polarité. Il n’existe pas de code couleur standard pour les câbles d’alimentation CC. Le code couleur utilisé par la source d’alimentation CC externe de votre site détermine le code couleur des câbles d’alimentation qui se connectent aux bornes de chaque PDM CC.
  6. Installez un isolant de tubes thermorétractables autour des câbles d’alimentation au point de connexion de la borne d’alimentation CC.

    Pour installer un tube thermorétractable :

    1. Faites glisser le tube sur la partie du câble où il est fixé au barillet de la corne. Assurez-vous que le tube couvre l’extrémité du fil et le barillet de la cosse qui y est attachée.

    2. Rétrécir le tube à l’aide d’un pistolet thermique. Assurez-vous de chauffer uniformément tous les côtés du tube afin qu’il rétrécisse étroitement autour du câble.

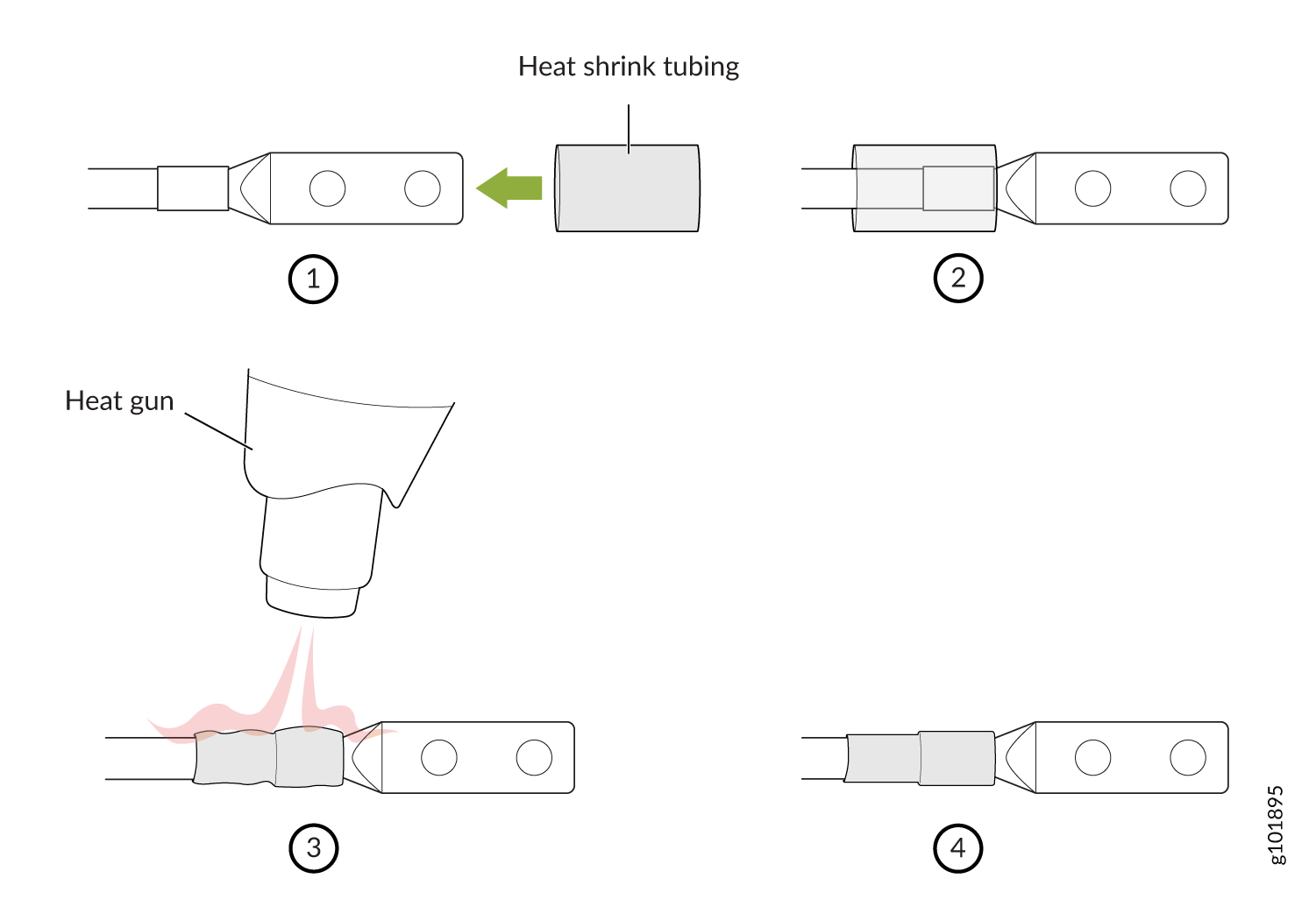

    La figure 1 est un diagramme de représentation qui montre les étapes d’installation d’un tube thermorétractable.

    Note:

    Ne surchauffez pas le tube.
    Figure 1 : Installation d’un tube thermorétractable How to Install Heat-Shrink Tubing
  7. Retirez le couvercle protégeant les bornes de la façade.
  8. Retirez l’écrou et les rondelles de chacun des goujons terminaux. (Utilisez un 7/16-in. [11 mm] pilote d’écrou ou clé à douille.)
  9. Fixez chaque cosse de câble d’alimentation aux bornes, d’abord avec la rondelle plate, puis avec la rondelle fendue, puis avec l’écrou (voir Figure 2). Appliquer entre 23 lb-in. (2,6 Nm) et 25 lb-in. (2,8 Nm) de couple à chaque écrou. Ne pas trop serrer l’écrou. (Utilisez un 7/16-in. [11 mm] clé à commande ou à douille à couple.)
    Note:

    Les positions d’entrée des bornes CC RTN (retour) et des bornes CC -48 V (entrée) correspondent au module d’alimentation CC (PSM) directement au-dessus et au-dessous . Les positions des emplacements PSM CC sont étiquetées, mais les positions des câbles PDM CC qui correspondent aux positions PSM ne sont pas étiquetées.

    1. Fixez chaque cosse de câble d’alimentation de source CC positive (+) à la borne RTN (retour).

    2. Fixez chaque câble d’alimentation de source CC négatif (–) à la borne –48 V (entrée).

    ATTENTION:

    Assurez-vous que chaque siège de cosse de câble d’alimentation affleure la surface du bornier lorsque vous serrez les écrous. Assurez-vous que chaque écrou est correctement fileté sur le goujon terminal. L’écrou doit pouvoir tourner librement avec vos doigts lorsqu’il est placé pour la première fois sur le goujon terminal. L’application d’un couple d’installation sur l’écrou lorsque l’écrou est mal fileté peut endommager le goujon de bornes.
    ATTENTION:

    Le couple maximal des goujons terminaux du DC PDM est de 25 lb-in. (33,89 Nm). Les goujons terminaux peuvent être endommagés si un couple excessif est appliqué. Utilisez uniquement un circuit d’attaque ou une clé à douille à couple contrôlé pour serrer les écrous des bornes DC PDM.
    Note:

    Les PDM CC des emplacements PDM0/Input0 et PDM1/Input1 peuvent être alimentés par des alimentations dédiées dérivées de l’alimentation Aou B. Cette configuration fournit la redondance de flux A/B couramment déployée pour que le système équilibre la consommation d’énergie.
  10. Fermez le couvercle de retenue du câble en plastique sur les bornes de la façade.
  11. Acheminez les câbles d’alimentation CC positifs et négatifs via les côtés gauche et droit du dispositif de retenue.
  12. Serrez la vis imperdable du câble de retenue pour maintenir les câbles d’alimentation en place.
    ATTENTION:

    Le couple nominal maximal des vis de retenue des câbles du DC PDM est de 25 lb. (33,89 Nm). Utilisez uniquement un tournevis à couple contrôlé pour serrer les vis du dispositif de retenue du câble DC PDM.
  13. Vérifiez que les câbles d’alimentation sont correctement connectés, qu’ils ne touchent pas ou ne bloquent pas l’accès aux composants du routeur et qu’ils ne drapent pas là où les gens pourraient trébucher dessus.
  14. Répétez les étapes 3 à 13 pour les autres PDM.
Figure 2 : connexion de l’alimentation CC au routeur Connecting DC Power to the MX2010 Router MX2010
ATTENTION:

Le routeur MX2010 dispose de plusieurs connexions à alimenter une fois qu’il est complètement connecté. Débranchez toutes les sources d’alimentation avant d’entretenir les PSM ou PDM pour éviter tout choc électrique.
