Mappage de l’alimentation d’entrée des modules de distribution d’alimentation CA aux modules d’alimentation CA sur les routeurs MX2000

Vous connectez une alimentation CA au routeur en connectant deux cordons d’alimentation CA à chaque PDM CA. Un flux mappage de six PSM et d’autres de trois cartes. La figure 1 montre le mappage de l’MX2010 et la figure 2 montre le mappage de la MX2020. Cette disposition correspond aux composants internes du PDM. Le tableau 1 montre le mappage d’entrée du PDM CA avec PDM0/Input0 CA et PDM1/Input1 (MX2010 et MX2020). Le tableau 2 montre le mappage d’entrée du PDM CA vers les PDM2/Input0 CA et PDM3/Input1 (MX2020 uniquement).

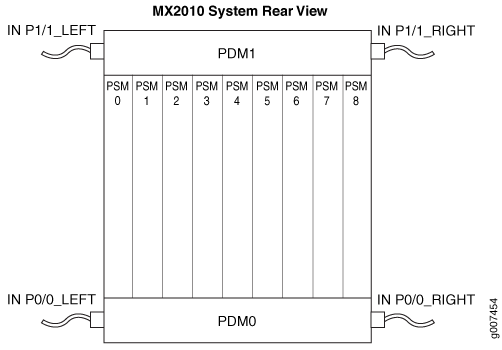

Figure 1: Mappage des entrées des modules de distribution d’alimentation CA aux modules d’alimentation CA (MX2010) Mapping AC Power Distribution Module Input to AC Power Supply Modules (MX2010)

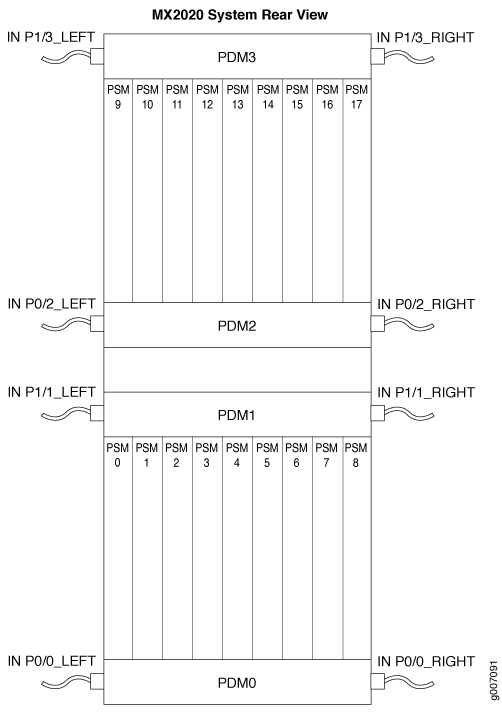

Figure 2: Mappage des entrées des modules de distribution d’alimentation CA aux modules d’alimentation CA (MX2020) Mapping AC Power Distribution Module Input to AC Power Supply Modules (MX2020)
Tableau 1: Mappage d’alimentation CA d’entrée pour PDM0 et PDM1

PDM0/Input0 (gauche)

PDM0/Input0 (à droite)

PDM1/Input1 (gauche)

PDM1/Input1 (à droite)

PSM0

PSM3

PSM0

PSM6

PSM1

PSM4

PSM1

PSM7

PSM2

PSM5

PSM2

PSM8

PSM6

PSM3

PSM7

PSM4

PSM8

PSM5

Tableau 2: Mappage d’alimentation CA d’entrée pour PDM2 et PDM3

PDM2/Input0 (gauche)

PDM2/Input0 (à droite)

PDM3/Input1 (gauche)

PDM3/Input1 (à droite)

PSM9

PSM12

PSM9

PSM15

PSM10

PSM13

PSM10

PSM16

PSM11

PSM14

PSM11

PSM17

PSM15

PSM12

PSM16

PSM13

PSM17

PSM14

Meilleures pratiques:

Pour obtenir une redondance complète lorsque vous avez deux sources d’alimentation, telles que la source A et la source B, nous vous recommandons de les connecter comme suit:

  • Connecter la source A au PDM0 à gauche et au PDM0 à droite

  • Connectez la source B au PDM1 à gauche et À droite du PDM1
