Exigences d’espace pour la circulation d’air et la maintenance du matériel du MX2010 routeur

Lors de la planification du site d’installation, vous devez laisser suffisamment d’espace autour de la rack pour la circulation d’air et la maintenance du matériel. Les exigences en matière d’espace varient selon que le MX2010 utilise une alimentation CA ou CC et que le MX2010 dispose d’un gestionnaire de câbles standard ou étendu.

Lorsque vous planifiez suffisamment d’espace pour la maintenance du matériel et du flux d’air, gardez à l’esprit les conseils suivants:

• Pour que le système de refroidissement fonctionne correctement, le flux d’air autour du châssis doit être illimité.

• Le flux d’air doit toujours être d’avant en arrière par rapport à la rack. Cela garantit que de l’air frais à l’avant de la rack est fourni aux entrées, et que les sorties d’échappement de l’air sont à l’arrière de la rack.

• Vérifiez les câbles pour vous assurer qu’il n’y a aucune fuite d’air.

• Lors de l’installation du MX2010, l’espace en rack utilisable doit être de 34 U minimum.

• Pour que le personnel d’entretien retire et installe des composants matériels, il doit y avoir suffisamment d’espace à l’avant et à l’arrière du routeur. Au moins 91,44 cm sont nécessaires à la fois devant et derrière le routeur.

Exigences d’espace pour les MX2010 de données avec les gestionnaires de câbles standard

Les exigences en matière d’espace pour les MX2010 avec les gestionnaires de câbles standard diffèrent selon si la MX2010 utilise une alimentation CA ou CC. Les figures 1et 2indiquent les dimensions et l’espace requis pour les routeurs alimentés MX2010 CA et CC avec gestionnaires de câbles standard.

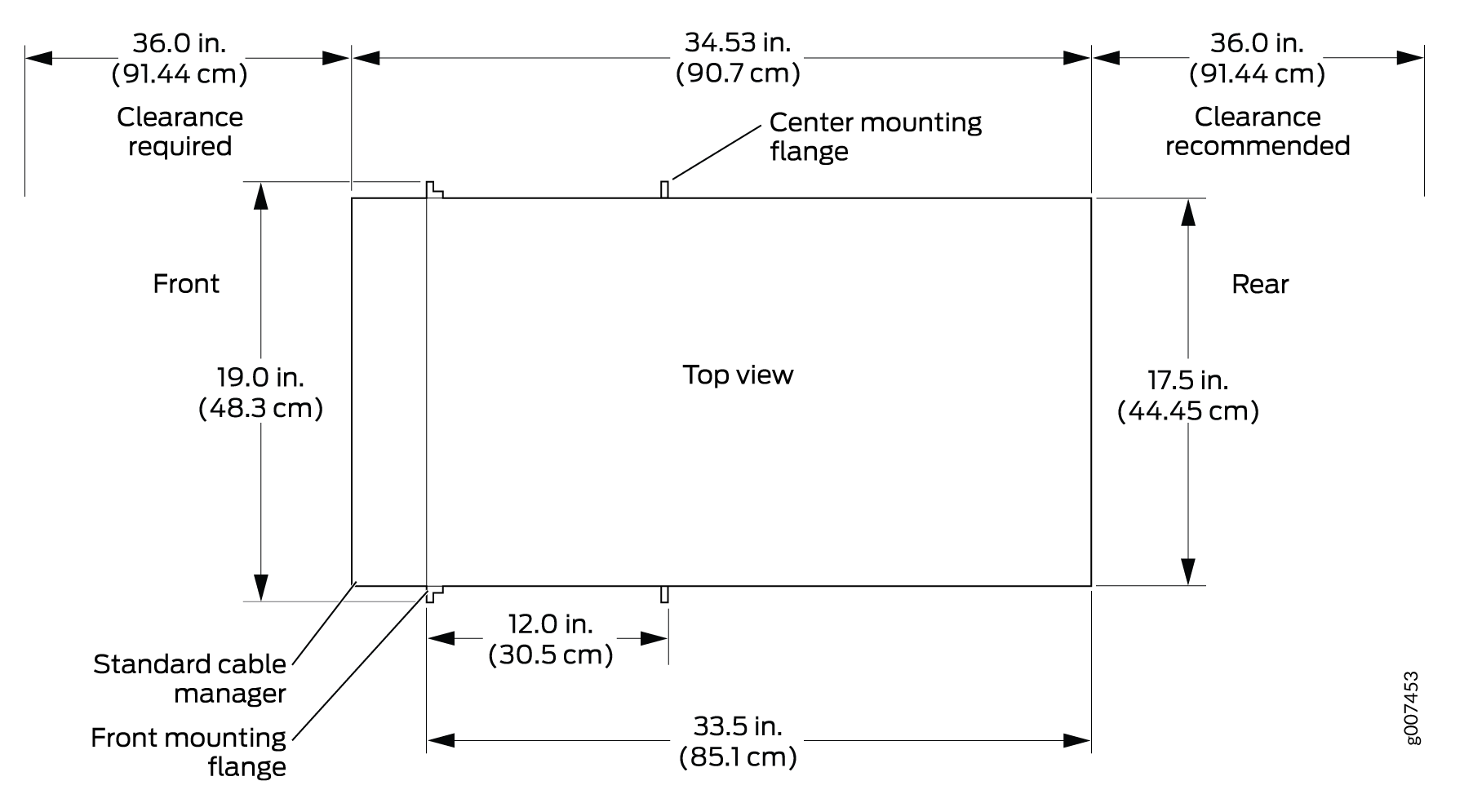

Figure 1: Dimensions du châssis et espace requis pour un routeur d’alimentation CA MX2010 avec un gestionnaire de câbles standard

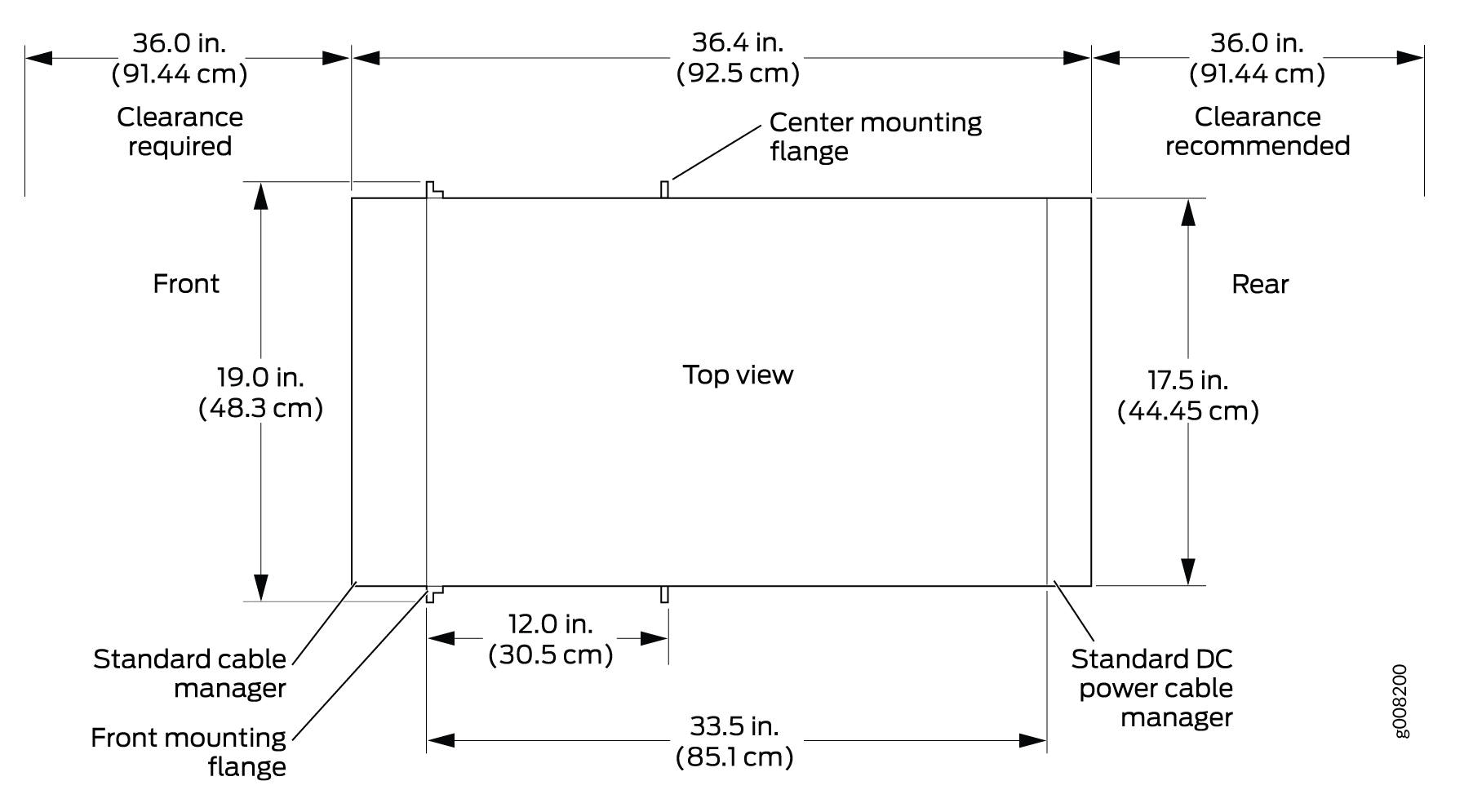

Figure 2: Dimensions du châssis et espace requis pour une MX2010 cc avec un gestionnaire de câbles standard

Exigences d’espace pour les routeurs MX2010 avec gestionnaires de câbles étendus

Un routeur MX2010 avec gestionnaire de câbles étendu nécessite un espace supplémentaire pour accueillir la profondeur supplémentaire. Les figures 3 et 4 indiquent les dimensions et l’espace requis pour les routeurs alimentés MX2010 CA et CC avec gestionnaires de câbles étendus.

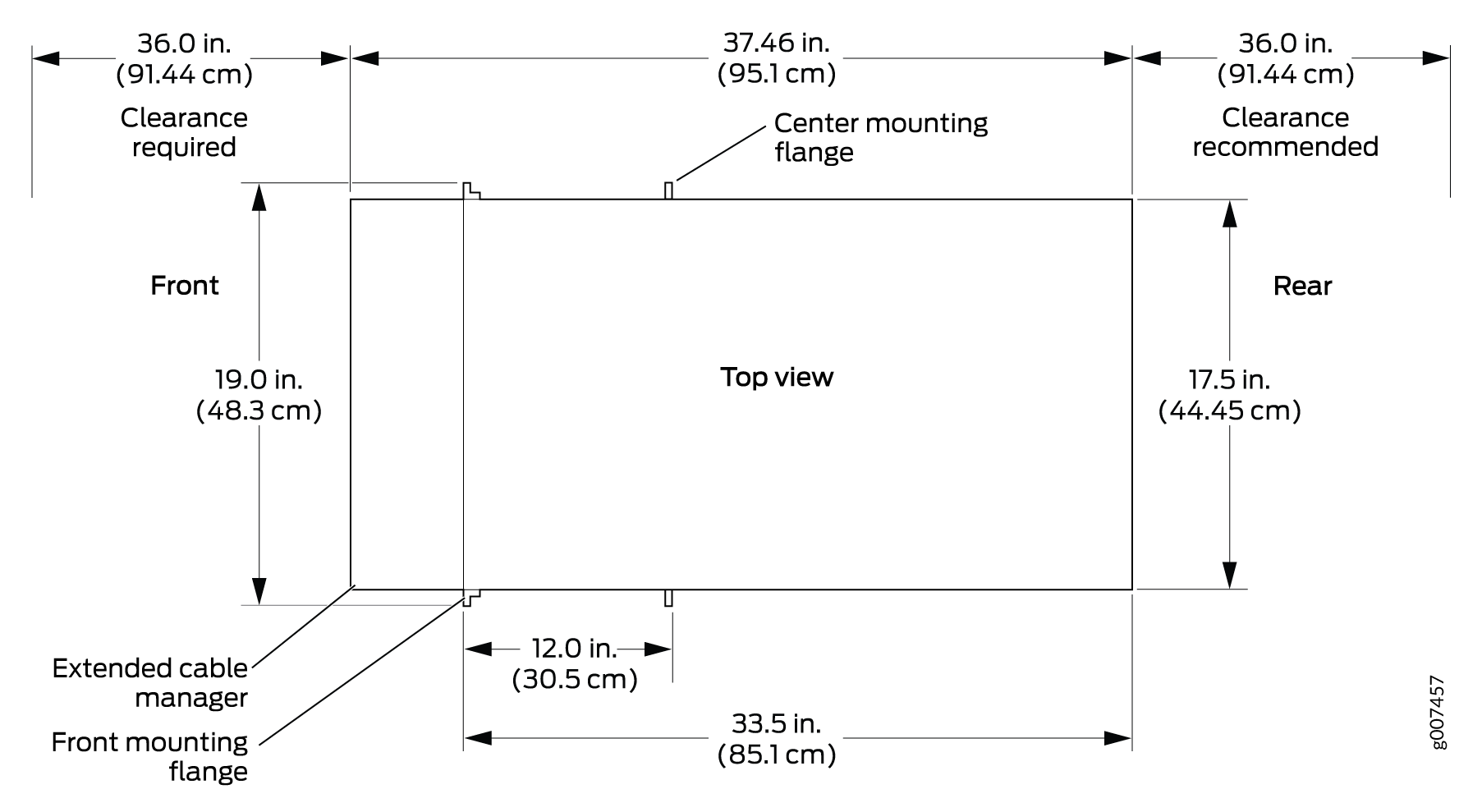

Figure 3: Dimensions du châssis et espace requis pour une MX2010 CA avec un gestionnaire de câbles étendu

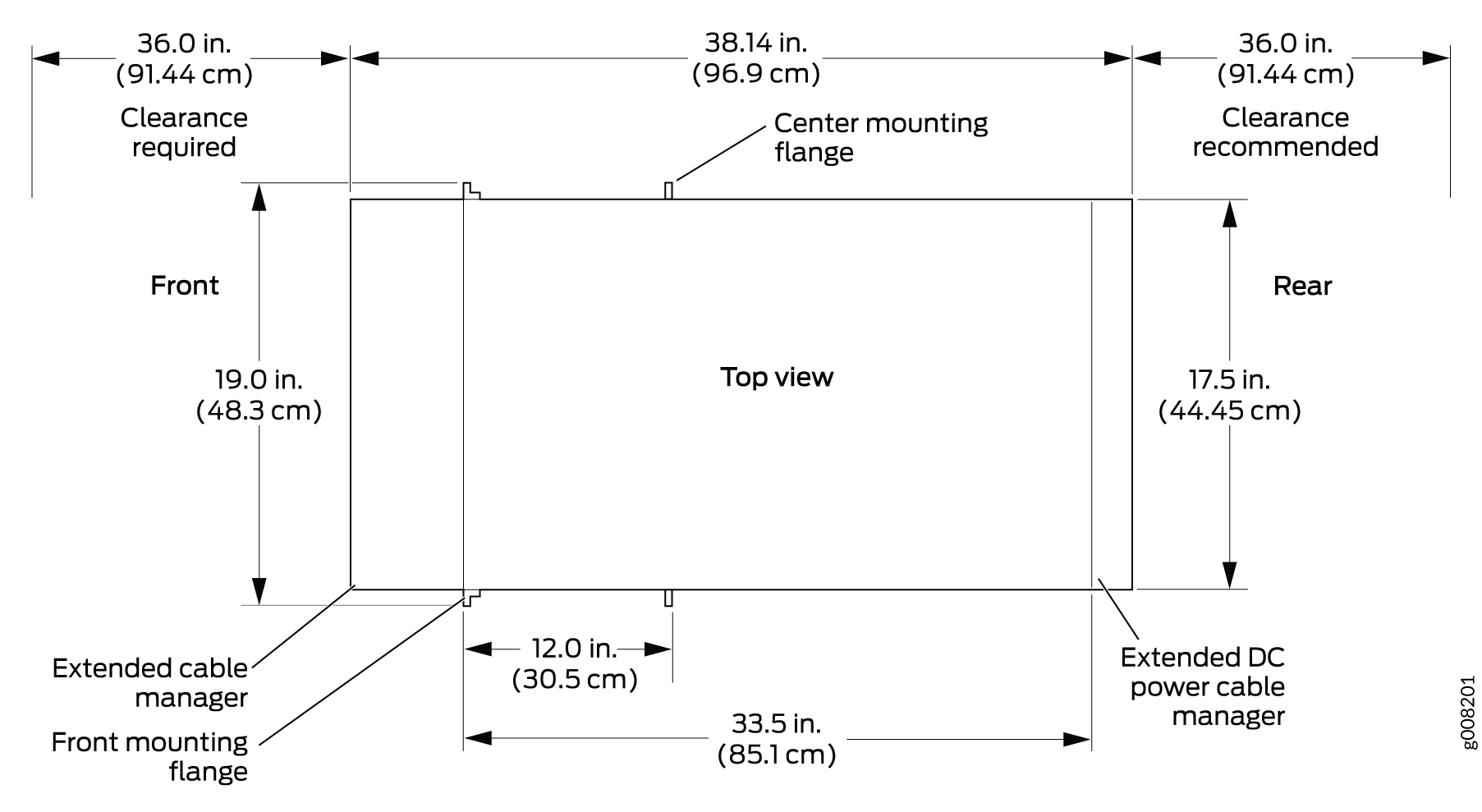

Figure 4: Dimensions du châssis et espace requis pour une MX2010 cc avec un gestionnaire de câbles étendu
