Description du gestionnaire de câbles MX2010

Le routeur MX2010 prend en charge les gestionnaires de câbles suivants :

Gestionnaire de câbles standard

Le gestionnaire de câbles standard se compose des composants suivants :

  • Guide-câbles et filtre à air à carte-cage - MX2000-CBL-MID

  • Gestionnaire de câbles inférieur - MX2000-CBL-BTM-S

  • Gestionnaire de câbles d’alimentation CC - MX2010-DC-CBL-MGR-S

  • Gestionnaire de câbles pour le DC PDM (240 V Chine) et l’universel (HVAC/HVDC PDM)—MX2K-HV-CBL-MGR

Le gestionnaire de câbles inférieur (voir Figure 1) est situé juste en dessous de la cage inférieure de la carte de ligne. Il est doté d’un couvercle amovible fixé par deux vis imperdables donnant accès aux rangées utilisées pour acheminer et sécuriser les câbles loin de l’avant des concentrateurs de ports modulaires (MPC) et des cartes d’interface modulaires (MIC) (voir Figure 2).

Vous pouvez utiliser des barrettes ou d’autres attaches pour fixer délicatement les câbles dans le guide-câbles inférieur. Pour fixer les câbles en place, enroulez l’attache à travers l’ancrage du câble et fixez l’attache.

Chaque PDM CC dispose d’un gestionnaire de câbles. Le gestionnaire de câbles CC éloigne les câbles de l’arrière des PDM (voir Figure 1).

Vous pouvez utiliser des barrettes ou d’autres attaches pour fixer délicatement les câbles dans le guide-câbles CC. Pour fixer les câbles en place, enroulez l’attache à travers l’ancrage du câble et fixez l’attache. Vous pouvez tirer le gestionnaire de câbles CC vers le haut et vers l’extérieur pour le verrouiller en position de maintenance.

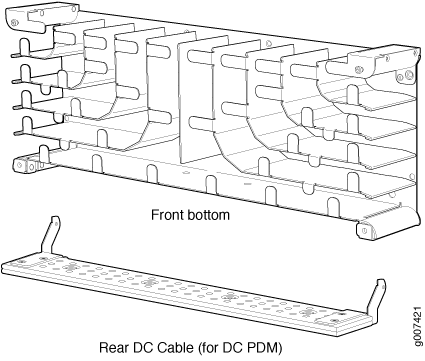

Figure 1 : Gestionnaires de MX2010 Standard Cable Managers câbles standard MX2010

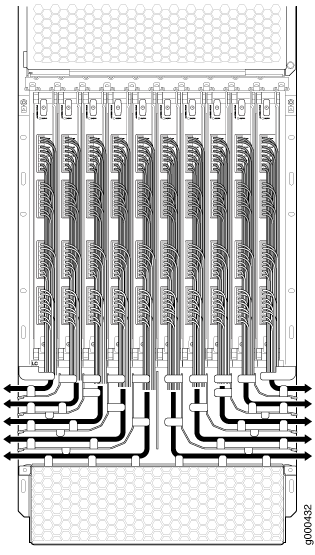

Figure 2 : gestionnaire de Lower Cable Manager câbles inférieur

Le gestionnaire de câbles à cage de carte (voir Figure 3 et Figure 4) est une combinaison de chemins de câbles et de filtre à air situé dans la cage supérieure de la carte, qui comporte des rangées pour acheminer et sécuriser les câbles à l’écart de l’avant des CB-RE et des SFB.

Vous pouvez utiliser des barrettes ou d’autres attaches pour fixer délicatement les câbles dans le gestionnaire de câbles de la cage à cartes. Pour fixer les câbles en place, enroulez l’attache à travers l’ancrage du câble et fixez l’attache. Pour accéder au filtre à air, le gestionnaire de câbles doit être ouvert.

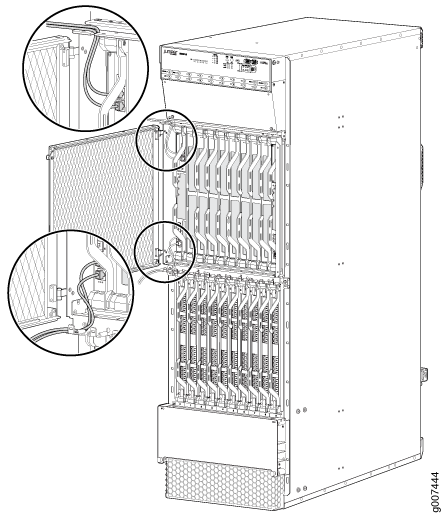

Figure 3 : gestionnaire Juniper Networks equipment rack with slots for modules, highlighted insets showing connections and internal components. de câbles Card-Cage
Figure 4 : filtre Card-Cage Air Filter à air en cage à cartes

Gestionnaire de câbles étendu

Le gestionnaire de câbles étendu se compose des composants suivants :

  • Chemin de câbles inférieur étendu - MX2000-CBL-BTM-XT-S

  • Gestionnaire de câbles CC étendu - MX2020-DC-CBL-MGR-XT-S

  • Gestionnaire de câbles CC étendu - MX2020-DC-CBL-MGR-XT-S

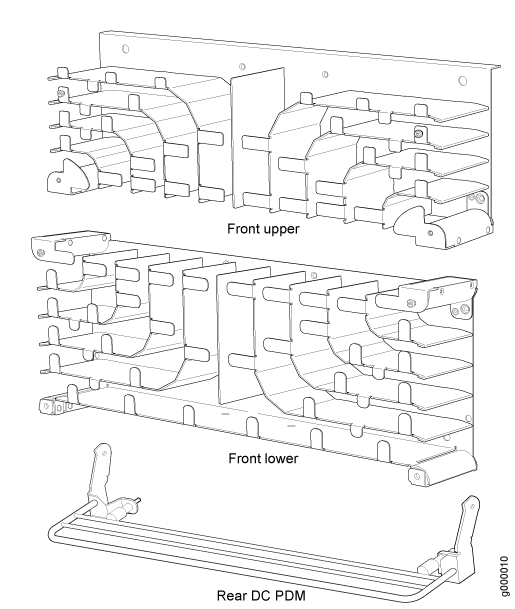

Figure 5 : Gestionnaire de câbles étendu MX2010 MX2010 Extended Cable Manager

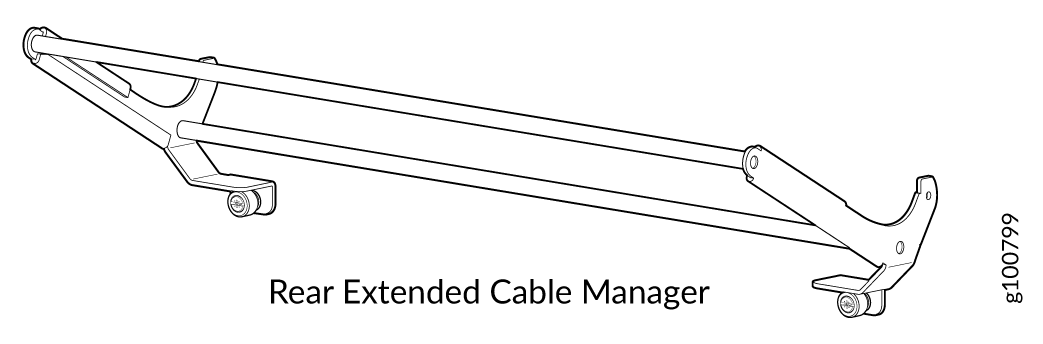

Figure 6 : Guide-câbles arrière étendu MX2000 pour le PDM CC (240 V Chine) et le PDM universel (HVAC/HVDC MX2000 Rear Extended Cable Manager for the DC PDM (240 V China) and the Universal (HVAC/HVDC) PDM)

Le gestionnaire de câbles étendu fournit une assistance supplémentaire pour acheminer et sécuriser un grand nombre de câbles loin de l’avant des MPC et des MIC (voir Figure 7).

Figure 7 : Gestionnaire MX2010 Lower Extended Cable Manager de câbles étendu inférieur MX2010

Le gestionnaire de câbles CC étendu fournit une assistance supplémentaire pour acheminer et sécuriser un grand nombre de câbles loin de l’arrière des PDM.

Vous pouvez utiliser des barrettes ou d’autres attaches pour fixer délicatement les câbles dans les guide-câbles étendus supérieurs et inférieurs. Pour fixer les câbles en place, enroulez l’attache à travers l’ancrage du câble et fixez l’attache.
