Prévention des dommages causés par les décharges électrostatiques

Les composants des équipements expédiés dans des sacs antistatiques sont sensibles aux dommages causés par l’électricité statique. Certains composants peuvent être altérés par des tensions aussi basses que 30 V. Vous pouvez facilement générer des tensions statiques potentiellement dangereuses chaque fois que vous manipulez des matériaux d’emballage en plastique ou en mousse ou si vous déplacez des composants sur du plastique ou des tapis. Respectez les consignes suivantes pour réduire le risque de dommages causés par les décharges électrostatiques (ESD), qui peuvent causer des défaillances intermittentes ou complètes des composants :

• Utilisez toujours un bracelet ESD lorsque vous manipulez des composants susceptibles d’être endommagés par l’ESD, et assurez-vous qu’il est en contact direct avec votre peau.

  Si un bracelet de mise à la terre n’est pas disponible, tenez le composant dans son sac antistatique (voir figure 1) dans une main et touchez le métal nu exposé de l’équipement de l’autre main immédiatement avant d’insérer le composant dans l’équipement.

  Avertissement:

  Par mesure de sécurité, vérifiez régulièrement la résistance du bracelet de mise à la terre de l’ESD. La mesure doit être comprise entre 1 et 10 mohms.

  Avertissement Par mesure de sécurité, vérifiez régulièrement la résistance du bracelet antistatique. Cette valeur doit être comprise entre 1 et 10 mégohms (Mohms).

• Lors de la manipulation d’un composant susceptible d’être endommagé par l’ESD et qui est retiré de l’équipement, assurez-vous que l’extrémité de votre bracelet ESD est fixée au point d’ESD sur le châssis.

  Si aucun bracelet de mise à la terre n’est disponible, touchez le métal nu exposé de l’appareil pour vous mettre à la terre avant de manipuler le composant.

• Évitez tout contact entre le composant susceptible d’être endommagé par l’ESD et vos vêtements. Les tensions ESD émises par les vêtements peuvent endommager les composants.

• Lorsque vous retirez ou installez un composant susceptible de subir des dommages électrostatiques, placez-le toujours côté composant sur une surface antistatique, dans un rack de carte antistatique ou dans un sac antistatique (voir figure 1). Si vous retournez un composant, placez-le dans un sac antistatique avant de l’emballer.

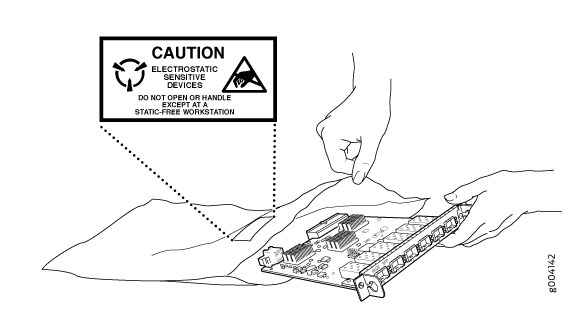

  Figure 1 : Placer un composant dans un sac antistatique
