Système de refroidissement MX2008

Le système de refroidissement se compose des composants suivants :

• Plateau de ventilateur

• Filtre à air du plateau de ventilateur

Note:

Les routeurs MX2008, MX2010 et MX2020 prennent en charge les mêmes modules de ventilateur (plateau de ventilateur et filtre à air du plateau de ventilation).

Le sous-système hôte surveille la température des composants du routeur. Lorsque le routeur fonctionne normalement, les ventilateurs fonctionnent à une vitesse inférieure à la vitesse maximale. Si un ventilateur tombe en panne ou si la température ambiante dépasse un seuil, la vitesse des ventilateurs restants est automatiquement ajustée pour maintenir la température dans la plage acceptable (voir les figures 1 et 2). Le filtre du plateau de ventilation est illustré à la Figure 4.

Le routeur MX2008 fournit un système de refroidissement front-arrière. L’air est poussé dans l’entrée inférieure et vers le haut à travers le plateau du ventilateur, et est évacué par l’arrière supérieur du système. Le système de refroidissement refroidit les MPC, SFB et RCB.

Les composants du système de refroidissement fonctionnent ensemble pour maintenir tous les composants du routeur dans la plage de température acceptable. Le routeur MX2008 est doté de deux plateaux de ventilateurs situés au bas du routeur qui s’installent horizontalement. Chaque plateau de ventilateur contient six ventilateurs. Ceux-ci sont étiquetés de 1 à 6 et chaque ventilateur mesure 172 mm de diamètre. Les plateaux de ventilateurs sont interchangeables et sont insérables à chaud et amovibles à chaud.

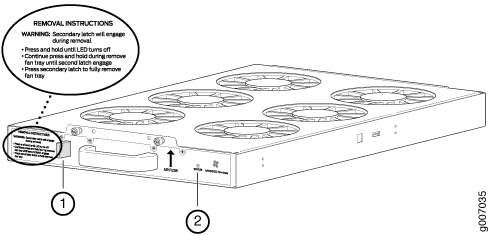

Chaque plateau de ventilateur est doté d’un double loquet de sécurité, de sorte qu’il ne peut pas être retiré d’un seul mouvement rapide (voir Figure 3). Pour retirer le plateau du ventilateur, maintenez le loquet enfoncé jusqu’à ce que le voyant d’état s’éteigne. Le loquet secondaire s’enclenchera lors du retrait. Appuyez sur le loquet secondaire pour retirer complètement le plateau du ventilateur.

Avertissement:

Avant de retirer un plateau de ventilation, assurez-vous que les pales du ventilateur se sont complètement arrêtées.

Avertissement:

Les plateaux de ventilateur utilisent un mécanisme de sécurité à double loquet. Maintenez le loquet enfoncé jusqu’à ce que le voyant d’état s’éteigne. Maintenez le loquet enfoncé tout en retirant les plateaux du ventilateur. Voir la figure 2.

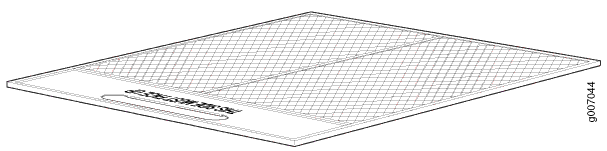

Le filtre à air du plateau de ventilation se trouve juste au-dessus des plateaux de ventilateur et aide à filtrer l’air qui pénètre dans le châssis. Le filtre à air est insérable et amovible à chaud. Voir la figure 4.

Chaque plateau de ventilateur (à la fois le plateau de ventilation standard et le plateau de ventilateur d’alimentation optimisé) contient une LED tricolore située sur la façade avant (voir Tableau 1). Un ensemble de deux LED de plateau de ventilateur bicolore est situé en haut au milieu de l’interface artisanale. Pour plus d’informations, voir Voyants composant MX2008 sur l’interface Craft.

Tableau 1 : voyants du plateau de ventilation

Étiquette	Couleur	État	Description
STATUT	Vert	Sur	Le plateau du ventilateur fonctionne correctement.
	Jaune	Sur	Le plateau de ventilation ne reçoit pas assez d’énergie pour fonctionner.
			La température du ventilateur peut indiquer un seuil chaud.
	Rouge	Sur	Le plateau de ventilation n’est pas opérationnel.
			Un ou plusieurs ventilateurs sont mauvais ou ne fonctionnent pas.
			La température du ventilateur peut indiquer un seuil élevé.
