Configuration initiale du routeur MX2008

Le routeur MX2008 est livré avec Junos OS préinstallé et prêt à être configuré lorsque le routeur MX2008 est sous tension. Il existe deux copies du logiciel : l’une sur le disque ssd (solid-state drive) du RCB, et l’autre sur une clé USB pouvant être insérée dans l’emplacement de l’interface RCB (voir figure 1).

Note:

Le SSD est interne au RCB et ne peut pas être retiré.

Lorsque le routeur démarre, il tente d’abord de démarrer l’image sur la clé USB. Si une clé USB n’est pas insérée dans le RCB ou si la tentative échoue, le routeur essaie ensuite le SSD.

Vous configurez le routeur en émettant des commandes CLI Junos OS, soit sur un équipement de console connecté au port CONSOLE sur le moteur de routage, soit sur une connexion Telnet à un réseau connecté au port MGMT sur le moteur de routage.

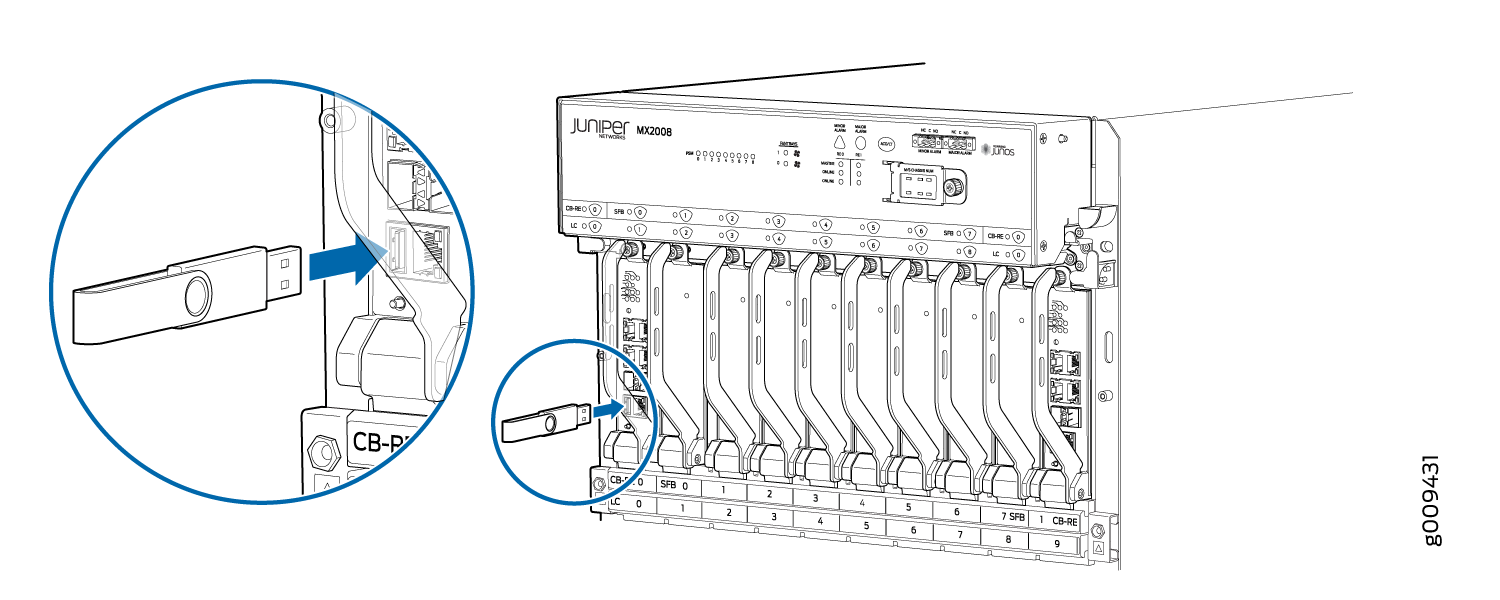

Figure 1 : port flash USB sur RCB USB Flash Drive Port on RCB

Collectez les informations suivantes avant de configurer le routeur :

Nom du routeur utilisé sur le réseau
Nom de domaine utilisé par le routeur
Informations sur l’adresse IP et la longueur du préfixe pour l’interface Ethernet
Adresse IP d’un routeur par défaut
Adresse IP d’un serveur DNS
Mot de passe de l’utilisateur racine

Cette procédure connecte le routeur au réseau, mais ne lui permet pas de transférer le trafic. Pour obtenir des informations complètes sur l’activation du routeur pour transférer le trafic, y compris des exemples, consultez les guides de configuration de Junos OS.

Pour configurer le logiciel :

Vérifiez que le routeur est sous tension.
Connectez-vous en tant qu’utilisateur racine. Il n’y a pas de mot de passe.
Démarrez la CLI.
Passez en mode configuration.
Configurez le nom du routeur. Si le nom comprend des espaces, joignez le nom entre guillemets (« »).

Créer un compte utilisateur de la console de gestion.

Définissez la classe de compte utilisateur sur super-utilisateur.

Configurez le nom de domaine du routeur.

Configurez l’adresse IP et la longueur du préfixe pour l’interface Ethernet du routeur.
Configurez l’adresse IP d’un routeur de secours, qui est utilisée uniquement lorsque le protocole de routage n’est pas en cours d’exécution.

Configurez l’adresse IP d’un serveur DNS.

Définissez le mot de passe d’authentification racine en entrant un mot de passe en texte brut, un mot de passe chiffré ou une chaîne de clé publique SSH (DSA ou RSA).

(Facultatif) Configurez les routes statiques vers les sous-réseaux distants avec un accès au port de gestion. L’accès au port de gestion est limité au sous-réseau local. Pour accéder au port de gestion à partir d’un sous-réseau distant, vous devez ajouter un routage statique à ce sous-réseau dans la table de routage. Pour plus d’informations sur les routes statiques, consultez le Guide de configuration des bases du système Junos OS.
Configurez le service Telnet au niveau de la [edit system services] hiérarchie.

(Facultatif) Affichez la configuration pour vérifier qu’elle est correcte.

Validez la configuration pour l’activer sur le routeur.
(Facultatif) Configurez des propriétés supplémentaires en ajoutant les déclarations de configuration nécessaires. Ensuite, validez les modifications pour les activer sur le routeur.
Une fois que vous avez fini de configurer le routeur, quittez le mode de configuration.

Note:

Pour réinstaller Junos OS, vous démarrez le routeur à partir du support amovible. N’insérez pas le support amovible pendant les opérations normales. Le routeur ne fonctionne pas normalement lorsqu’il est démarré à partir du support amovible.

Lorsque le routeur démarre à partir du support de stockage (support amovible), il étend sa recherche dans le répertoire /config du ruoter pour trouver les fichiers suivants dans l’ordre suivant : juniper.conf (le fichier de configuration principal), rescue.conf (le fichier de configuration de sauvetage) et juniper.conf.1 (le premier fichier de configuration de restauration). Lorsque la recherche trouve le premier fichier de configuration pouvant être chargé correctement, le fichier se charge et la recherche se termine. Si aucun des fichiers ne peut être chargé correctement, le routeur ne fonctionne pas correctement. Si le routeur démarre à partir d’un autre équipement de démarrage, Junos OS affiche un message l’indiquant lorsque vous vous connectez au routeur.
