Maintenance des composants du sous-système hôte MX104

Maintenance des moteurs de routage MX104

But

Pour des performances de routeur optimales, vérifiez l’état des moteurs de routage.

Action

Régulièrement :

  • Vérifiez les DEL du moteur de routage. Pour plus d’informations sur les DEL et l’affichage, consultez la présentation du moteur de routage MX104.

  • Émettre la show chassis routing-engine commande pour vérifier l’état des moteurs de routage. Le résultat est similaire à ce qui suit :

Sens

La sortie de commande affiche le numéro d’emplacement du moteur de routage, l’état actuel (Master, Backupou Disabled), la priorité de choix (Master ou Backup) et la température du flux d’air. La sortie de commande affiche également l’ensemble de la DRAM disponible pour le processeur du moteur de routage, le pourcentage d’utilisation du processeur et le numéro de série du moteur de routage pour l’emplacement. En outre, la sortie de commande affiche le moment où le moteur de routage a commencé à fonctionner, la durée d’exécution du moteur de routage et la durée, la disponibilité et la charge moyennes des 1, 5 et 15 dernières minutes.

Uptime Vérifiez que le moteur de routage n’a pas redémarré depuis son exécution.

Pour vérifier les informations relatives à l’état de l’environnement du moteur de routage, telles que l’état de fonctionnement, la fonction et la température de fonctionnement, utilisez la show chassis environment routing-engine commande :

Pour une description plus détaillée de la sortie de la commande, reportez-vous à la commande show chassis routing-engine command summary dans l’explorateur de l’interface de ligne de commande.

Remplacement d’un moteur de routage MX104

Effet de la mise hors ligne du moteur de routage MX104

Avant de remplacer un moteur de routage, vous devez le déconnecter. Le moteur de routage est enfichable à chaud.

Normalement, si deux moteurs de routage sont installés sur le routeur, le moteur de routage 0 fait office de moteur de routage principal et le moteur de routage 1 comme moteur de secours. Vous pouvez supprimer le moteur de routage de secours (ou l’un de ses composants) sans interrompre le fonctionnement du routeur. Si vous prenez le moteur de routage principal hors ligne, le moteur de routage de secours devient le principal (le routeur peut redémarrer, selon votre configuration). Si le routeur ne dispose que d’un seul moteur de routage, l’arrêt du moteur de routage hors ligne le pousse à s’arrêter. L’effet de la mise hors ligne du moteur de routage principal varie en fonction de votre configuration des fonctionnalités de haute disponibilité.

Le tableau 1 explique l’effet de la mise hors ligne du moteur de routage.

Tableau 1 : Effet de la mise hors ligne du moteur de routage

Type de moteur de routage

Effet de la mise hors ligne du moteur de routage

Moteur de routage non-undant

Le routeur s’arrête.

Moteur de routage de secours

Le fonctionnement du routeur n’est pas interrompu. Le moteur de routage de secours est amovible à chaud et insère à chaud.

Moteur de routage principal

Le moteur de routage de secours devient le principal. Le moteur de routage de secours assume les fonctions du moteur de routage. Le moteur de routage principal est enfichable à chaud. Le retrait ou la défaillance du moteur de routage principal affecte le transfert et le routage en fonction de la configuration haute disponibilité :

  • Deux moteurs de routage sans fonctionnalités de haute disponibilité activées : le trafic est interrompu pendant que le moteur de transfert de paquets est réinitialisé. Tous les processus de transfert et de noyau sont redémarrés. Lorsque le passage au nouveau moteur de routage principal est terminé, la convergence du routage a lieu et le trafic est repris.

  • Le basculement GRES (Graceful Routing Engine Switchover) est activé : le basculement graceful routing engine préserve les informations sur l’interface et le noyau. Le trafic n’est pas interrompu. Toutefois, le basculement graceful Routing Engine ne préserve pas le plan de contrôle. Les routeurs voisins détectent que le routeur a redémarré et réagit à l’événement d’une manière définie par les spécifications individuelles du protocole de routage. Pour préserver le routage sans interruption pendant le basculement, il est nécessaire de combiner le basculement du moteur de routage avec un routage actif ininterrompu.

  • Le routage actif ininterrompu est activé (le basculement graceful Routing Engine doit être configuré pour activer le routage actif ininterrompu) : le routage actif ininterrompu prend en charge le basculement du moteur de routage sans alerter les nœuds pairs qu’une modification s’est produite. Le routage actif ininterrompu utilise la même infrastructure que le basculement graceful Routing Engine pour préserver les informations de l’interface et du noyau. Cependant, le routage actif ininterrompu préserve également les informations de routage et les sessions de protocole en exécutant le processus de protocole de routage (rpd) sur les deux moteurs de routage. En outre, le routage actif ininterrompu préserve les connexions TCP maintenues dans le noyau.

  • Le redémarrage progressif est configuré : le redémarrage progressif fournit des extensions aux protocoles de routage afin que les routeurs d’assistance voisins restaurent les informations de routage sur un routeur de redémarrage. Ces extensions signalent les routeurs voisins au sujet du redémarrage progressif et empêchent les voisins de réagir au redémarrage du routeur et de propager le changement d’état au réseau pendant la période de redémarrage progressif. Les voisins fournissent les informations de routage permettant au routeur de redémarrage d’arrêter et de redémarrer les protocoles de routage sans entraîner la reconvergence du réseau. Les voisins doivent prendre en charge le redémarrage progressif. Le processus de protocole de routage (rpd) redémarre. Un intervalle de redémarrage progressif est requis. Pour certains protocoles, une modification importante du réseau peut entraîner l’arrêt du redémarrage progressif.

Note:

Les performances du routeur peuvent changer si la configuration du moteur de routage de secours diffère de celle de l’ancienne configuration principale. Pour les performances les plus prévisibles, configurez les deux moteurs de routage à l’identique, à l’exception des paramètres propres à chaque moteur de routage.

Pour configurer les paramètres spécifiques au moteur de routage et utiliser la même configuration sur les deux moteurs de routage, incluez les instructions de configuration appropriées au niveau de la re0edit groupshiérarchie et re1 utilisez l’instructionapply-groups. Pour obtenir des instructions, consultez la bibliothèque d’administration Junos OS pour les équipements de routage.

Pour configurer les paramètres spécifiques au moteur de routage et utiliser la même configuration sur les deux moteurs de routage, incluez les instructions de configuration appropriées au niveau de la re0edit groupshiérarchie et re1 utilisez l’instructionapply-groups. Pour obtenir des instructions, consultez la bibliothèque d’administration Junos OS pour les équipements de routage.

Note:

Pour plus d’informations sur la configuration du basculement graceful Routing Engine, le redémarrage progressif et le routage actif ininterrompu, consultez le Junos OS High Availability User Guide.

Note:

Les exigences logicielles de redémarrage progressif dépendent des protocoles de routage configurés sur le routeur. Pour connaître la configuration logicielle minimale requise pour le redémarrage progressif, consultez le Junos OS High Availability User Guide.

Mettre un moteur de routage MX104 hors ligne

Avant de mettre un moteur de routage hors ligne, reportez-vous au remplacement d’un moteur de routage MX104.

Pour mettre le moteur de routage hors ligne :

  1. Déterminez si le moteur de routage fonctionne comme le principal ou le moteur de secours, à l’aide de l’une des deux méthodes suivantes :
    • Si la DEL MASTER du moteur de routage est allumée, ce moteur de routage fonctionne comme le principal.

    • Émettre la show chassis routing-engine commande.

      Le moteur de routage principal est désigné Master dans le champ à l’état actuel.

  2. Si le moteur de routage fonctionne comme le principal, passez-le à la sauvegarde à l’aide de la request chassis routing-engine master switch commande :
  3. Sur la console ou l’autre équipement de gestion connecté au moteur de routage que vous retirez, entrez le request system halt mode opérationnel CLI et la commande. La commande arrête le moteur de routage correctement, afin de préserver ses informations d’état :

    Attendez qu’un message s’affiche sur la console pour confirmer que le système d’exploitation est arrêté.

    Pour plus d’informations sur cette commande, consultez l’explorateur de l’interface de ligne de commande.

    Note:

    La SCB peut continuer à transférer le trafic pendant environ cinq minutes après l’émission de la request system halt commande.

Retrait d’un moteur de routage MX104

Avant de retirer un moteur de routage, retirez les câbles qui s’y connectent.

ATTENTION:

Avant de remplacer un moteur de routage, vous devez le déconnecter. S’il n’y a qu’un seul moteur de routage, le mettre hors ligne ferme le routeur.

ATTENTION:

Si le moteur de routage à remplacer fonctionne actuellement comme le moteur de routage principal, il doit être le moteur de secours avant de le supprimer.

Pour supprimer un moteur de routage (voir Figure 1) :

  1. Passez le moteur de routage hors ligne avec élégance.
  2. Placez un sac électrostatique ou un tapis antistatique sur une surface plane et stable.
  3. Fixez un bracelet de mise à la terre contre les décharges électrostatiques sur votre poignet nu et connectez l’autre extrémité du bracelet à un point de mise à la terre contre les décharges électrostatiques.
  4. Vérifiez que les DEL du moteur de routage sont éteintes.
  5. Desserrez les vis captifs des deux côtés du moteur de routage.
  6. Saisissez le moteur de routage à l’aide des vis captifs et faites-le glisser environ à mi-chemin du châssis.
  7. Placez une main sous le moteur de routage pour la prendre en charge et faites-la glisser complètement hors du châssis.
  8. Placez le moteur de routage sur le tapis antistatique.
    Note:

    Pour maintenir un flux d’air approprié à travers le châssis, ne quittez pas le châssis sans un moteur de routage pendant de longues périodes. Si un moteur de routage est retiré, un moteur de routage de remplacement doit être installé dès que possible.

Figure 1 : Retrait d’un moteur Removing an MX104 Routing Engine de routage MX104

Installation d’un moteur de routage MX104

Pour installer un moteur de routage (voir Figure 2) :

  1. Fixez un bracelet de mise à la terre contre les décharges électrostatiques sur votre poignet nu et connectez l’autre extrémité du bracelet à un point de mise à la terre contre les décharges électrostatiques.
  2. Placez une main sous le moteur de routage pour la prendre en charge.
  3. Alignez soigneusement les côtés du moteur de routage avec les guides à l’intérieur de l’ouverture du châssis.
  4. Faites glisser le moteur de routage dans le châssis jusqu’à ce que vous sentiez une résistance.
  5. Serrez les vis captifs des deux côtés du moteur de routage.
  6. Connectez les câbles du dispositif de gestion au moteur de routage.
    Note:

    Le démarrage du moteur de routage peut prendre plusieurs minutes.

  7. Après le démarrage du moteur de routage, vérifiez qu’il est correctement installé :
    • Vérifiez les DEL du moteur de routage. Si le routeur fonctionne correctement et que le moteur de routage fonctionne correctement, la DEL EN LIGNE verte s’allume régulièrement. Si la DEL OK/FAIL rouge s’allume progressivement, retirez et installez à nouveau le moteur de routage. Si la DEL ROUGE OK/FAIL s’allume régulièrement, le moteur de routage ne fonctionne pas correctement. Contactez votre représentant de l’assistance clientèle.

    • Vérifiez l’état du moteur de routage à l’aide de la show chassis environment routing-engine commande CLI :

      Si le routeur est opérationnel et que le moteur de routage fonctionne correctement, l’état affiche Online Master ou Online Standby. Pour plus d’informations sur l’utilisation de la show chassis routing-engine commande CLI, voir show chassis environment routing-engine.

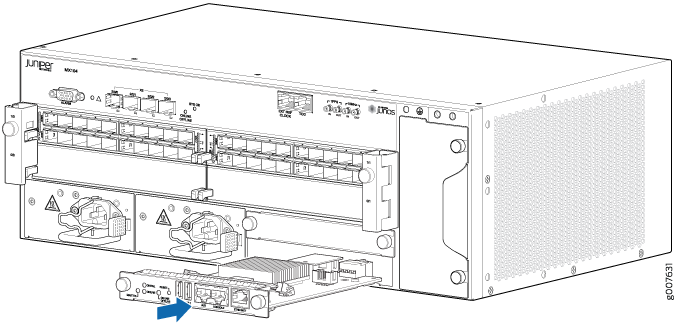

Figure 2 : Installation d’un moteur Installing a Routing Engine de routage
