Châssis MX10003

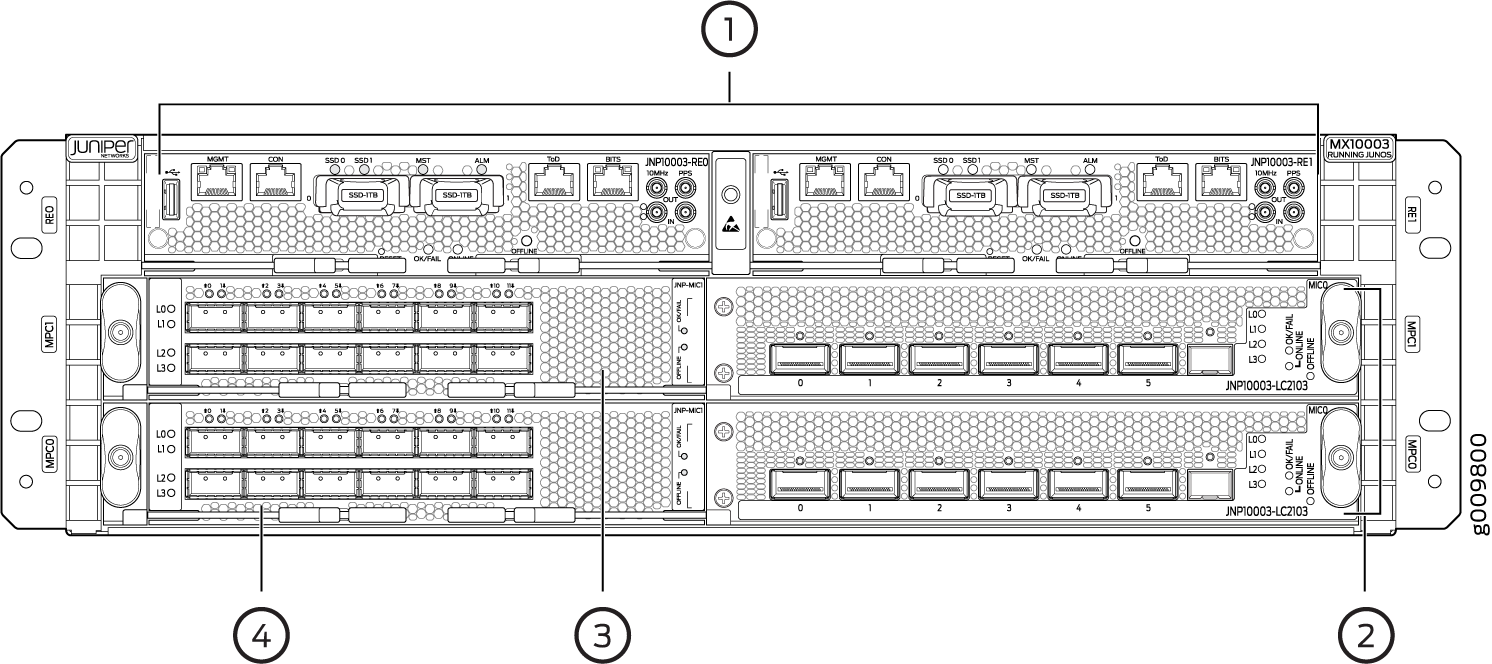

Le châssis du routeur est une structure de tôle rigide qui abrite tous les autres composants du routeur. La figure 1 montre l’avant du châssis entièrement configuré. Le châssis mesure 13,23  cm de haut, 44,7  cm de large et 76,2 cm de profondeur. Le châssis s’installe dans un rack ouvert standard de 800 mm ou 900 mm de profondeur, dans des racks d’équipement de 19 in. ou dans des racks à cadre ouvert de télécommunications. Le poids total d’un routeur entièrement chargé : jusqu’à 71,4  kg pour un châssis alimenté par CA et jusqu’à 74,1 kg pour un châssis alimenté par CC. Pour plus d’informations, consultez les spécifications physiques du routeur MX10003.

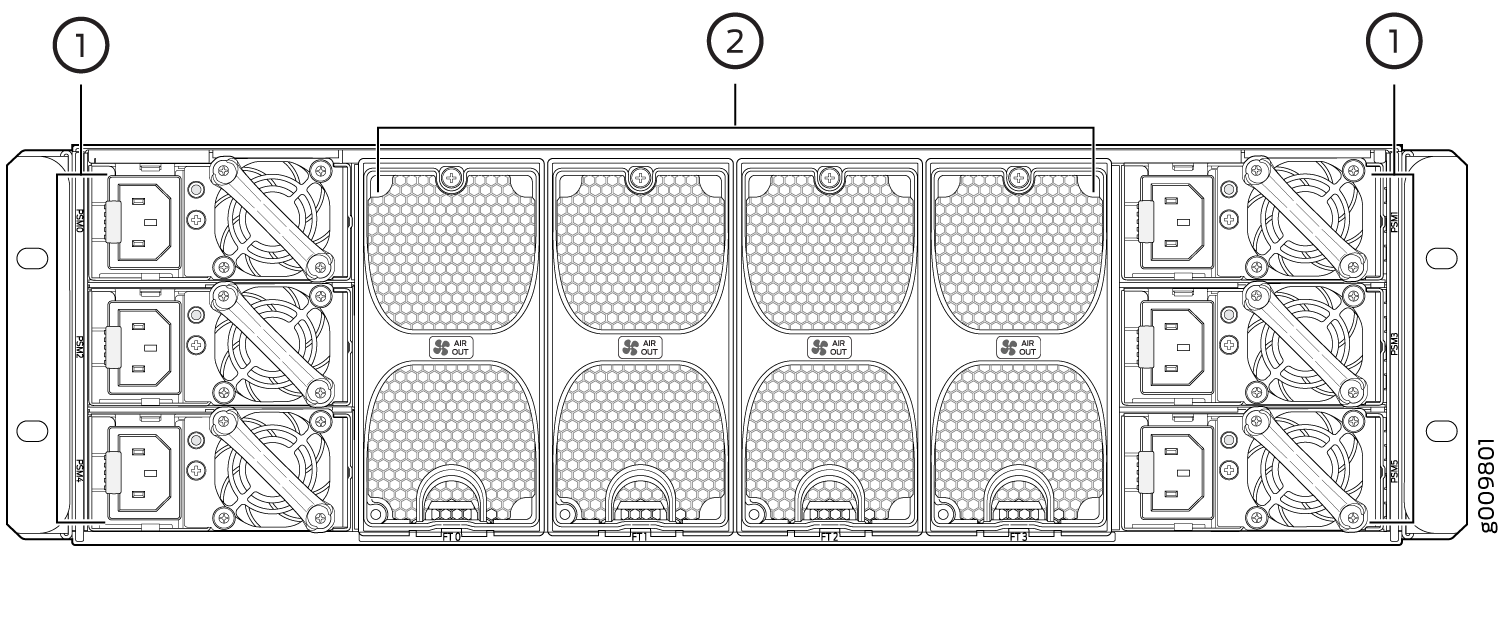

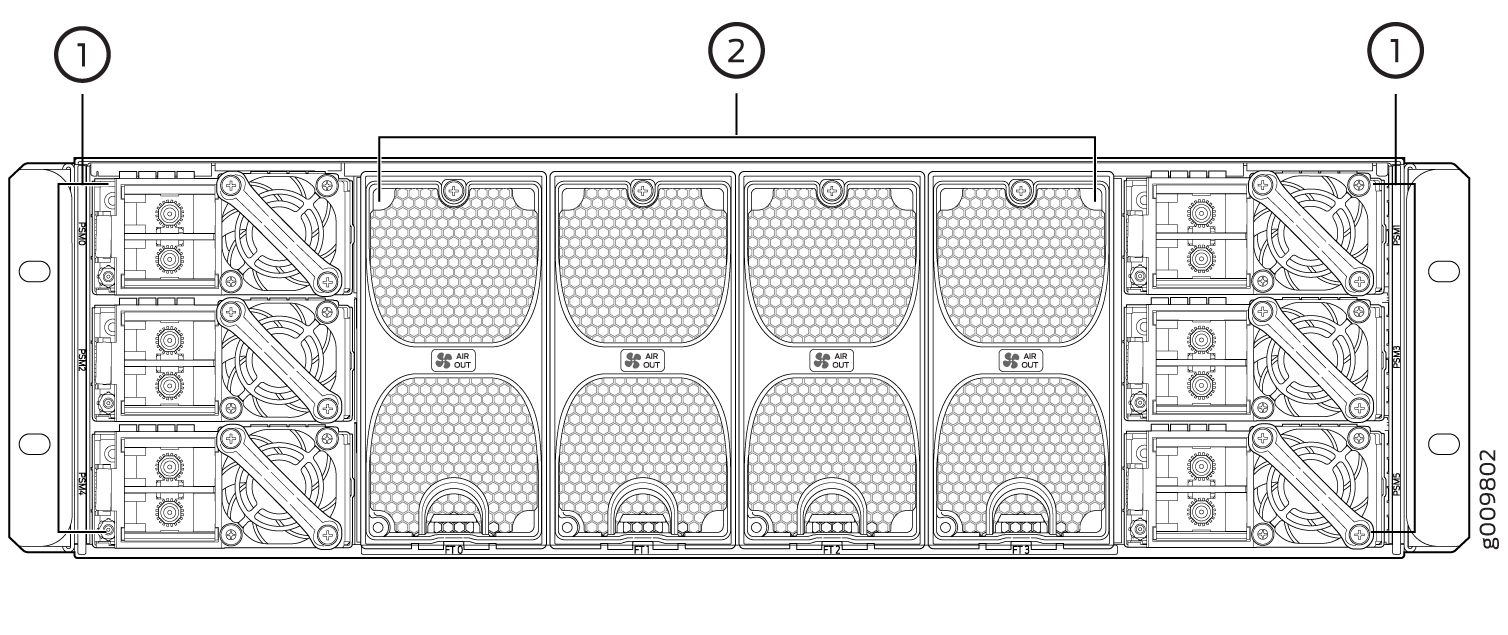

Le routeur est disponible en deux variantes : alimentée par CA et cc. Les figures 2 et 3 illustrent l’arrière du châssis entièrement configuré.

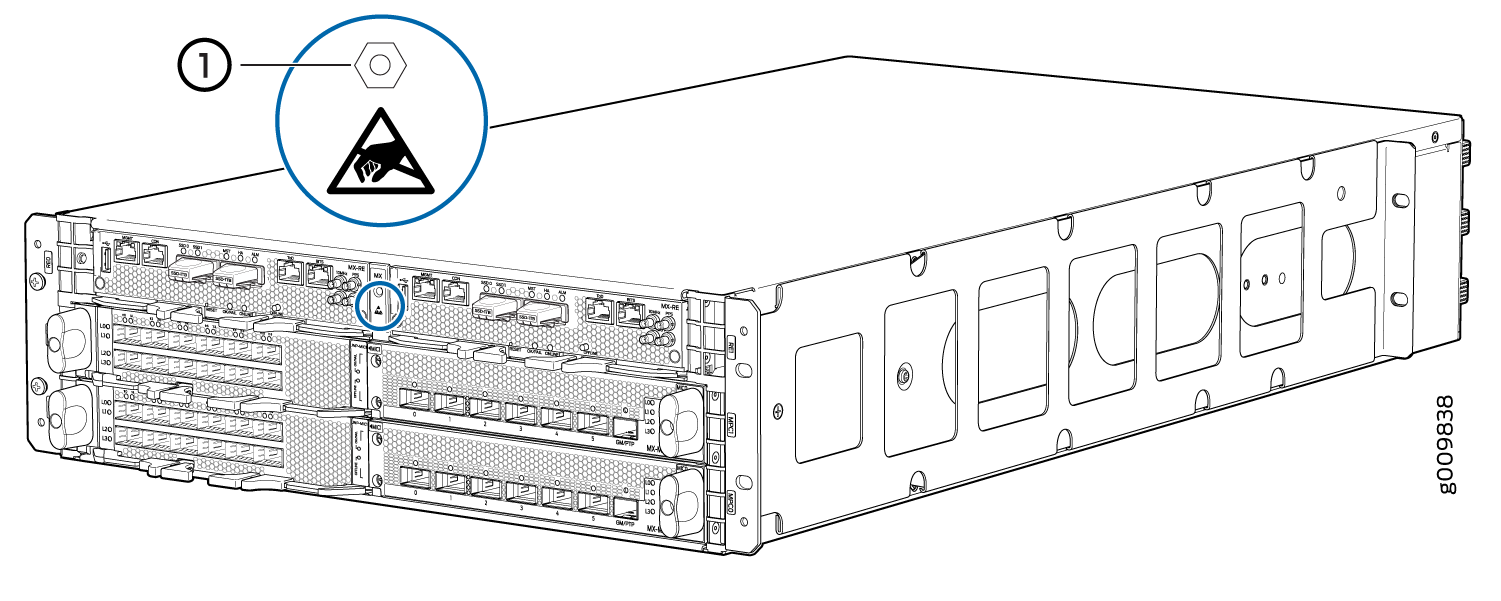

La figure 4 montre le point de décharge électrostatique (ESD) sur le routeur.

ATTENTION:

Avant d’enlever ou d’installer des composants, fixez un bracelet ESD à un point d’ESD et placez l’autre extrémité de la sangle autour de votre poignet nu. Le défaut d’utilisation d’un bracelet ESD peut endommager les composants matériels.

Le panneau avant du routeur vous permet d’afficher en un coup d’œil l’état et les informations de dépannage. Le panneau avant contient des LED pour les composants du routeur, des boutons en ligne/hors ligne et de réinitialisation, des ports auxiliaires et de console, des ports d’horloge et des ports pour le MIC 10 Gigabit Ethernet.

• Composants du panneau avant
• Composants du panneau arrière

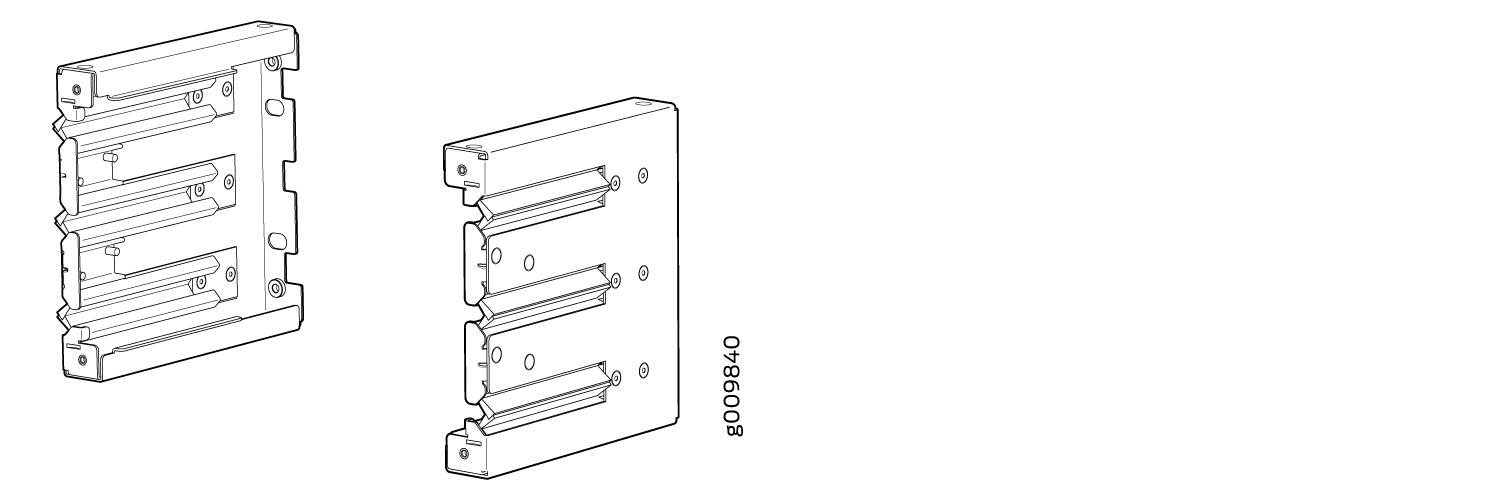

Le support de gestion des câbles (voir figure 5) est constitué de diviseurs et s’installe à l’avant du châssis. Le support de gestion des câbles vous permet de router les câbles à l’extérieur du routeur et à l’écart des RCB, DES MIC et des MPC.

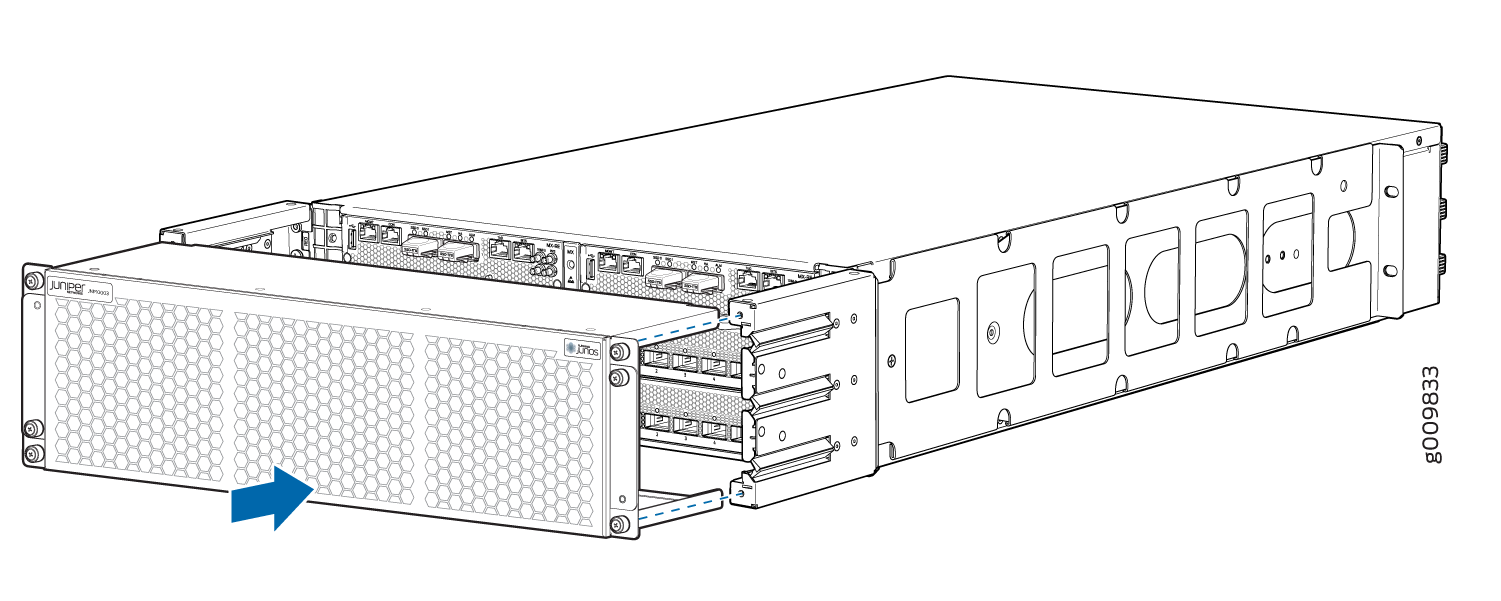

L’unité de filtre à air est installée sur les supports de gestion des câbles. Avant d’installer le filtre à air, assurez-vous que les supports de gestion des câbles sont déjà installés à l’avant du routeur. La figure 6 montre l’unité de filtre à air ainsi que les supports de gestion des câbles installés sur le routeur.

Une led d’alarme située sur le panneau avant du RCB. Une lumière rouge indique une condition critique pouvant entraîner l’arrêt du système, et une lumière jaune indique une condition moins grave nécessitant une surveillance ou une maintenance.

Le tableau 3 décrit la LED d’alarme plus en détail.

Note:

Seul le RCB principal pilote la LED pour afficher l’état du châssis.

Tableau 3 : LED d’alarme sur le panneau avant du MX10003

Forme	Couleur	État	Description
	Rouge	En continu	Alarme majeure : indique une condition critique qui peut entraîner l’arrêt du fonctionnement du routeur. Les causes possibles incluent la suppression, la défaillance ou la surchauffe des composants.
	Jaune	En continu	Alarme mineure : indique une erreur grave mais non mortelle, telle qu’une alerte de maintenance ou une augmentation significative de la température des composants.
	Rouge	Clignotant	Alarmes majeures et mineures : indique que des conditions d’alarme majeures et mineures sont présentes.
	-	Hors tension	Aucune alarme n’est présente.
