MIC 10 Gigabit Ethernet avec XFP

Figure 1 : carte d’interface réseau MIC 10 Gigabit Ethernet à 2 ports avec XFP Network module MIC-3D-2XGE-XFP with two ports labeled PORT 1/2/0 and PORT 1/3/0, each with OK/FAIL and LINK indicators.
Figure 2 : carte d’interface réseau MIC 10 Gigabit Ethernet à 4 ports avec XFP MIC-3D-4XGE-XFP module for Juniper routers with four 10-Gigabit Ethernet ports using XFP transceivers. Operational status and link activity indicators for each port.

Version logicielle

  • 2 ports : Junos 10.2 et versions ultérieures

  • 4 ports : Junos 10.1 et versions ultérieures

Pour plus d’informations sur les MPC qui prennent en charge ces MIC , reportez-vous à la section Compatibilité MIC/MPC. Pour plus d’informations sur les MIC pris en charge sur les routeurs MX Series, reportez-vous à la section MIC pris en charge par les routeurs MX Series.

Description

  • Deux ou quatre ports 10 Gigabit Ethernet

  • Puissance requise :

    • 2 ports : 0,6 A @ 48 V (29 W)

    • 4 ports : 0,56 A @ 48 V (27 W)

  • Poids:

    • 2 ports : 0,45 kg (1 lb)

    • 4 ports : 0,5 kg (1,1 lb)

  • Numéro de modèle :

    • 2 ports : MIC-3D-2XGE-XFP

    • 4 ports : MIC-3D-4XGE-XFP

  • Nom dans l’interface de ligne de commande :

    • 2 ports : 3D 2X10GE XFP

    • 4 :-port 3D 4X10GE XFP

Caractéristiques matérielles

  • Débit hautes performances sur chaque port à des vitesses allant jusqu’à 10 Gbit/s

  • Mode LAN-PHY à 10,3125 Gbit/s

  • Mode WAN-PHY à 9,953 Gbit/s

  • Nombre maximal d’unités de transmission (MTU) jusqu’à 9192 octets

Caractéristiques du logiciel

  • Options configurables des modes LAN-PHY et WAN-PHY

  • Prise en charge d’Ethernet synchrone

  • Diagnostic optique et alarmes associées

  • Prise en charge du protocole VRRP (Virtual Router Redundancy Protocol)

  • Prise en charge des LAN virtuels (VLAN) IEEE 802.1Q

  • Surveillance à distance (RMON) EtherStats

  • Apprentissage MAC source

  • Comptabilité et contrôle MAC : apprentissage dynamique des adresses locales des adresses MAC sources

  • Encapsulation Ethernet flexible

  • Identificateurs de protocole à balises multiples (TPID)

Interfaces

Syntaxe : xe-fpc/pic/port où :

  • fpc : emplacement dans le routeur où le MPC est installé

  • Pic:

    • 2 ports : 0 ou 1 lorsqu’il est installé dans l’emplacement MIC 0 ; 2 ou 3 lorsqu’il est installé dans l’emplacement MIC 1

    • 4 ports : 0 ou 1 lorsqu’il est installé dans l’emplacement MIC 0 ; 2 ou 3 lorsqu’il est installé dans l’emplacement MIC 1

  • port:

    • 2 ports : 0

    • 4 ports : 0 ou 1

Par exemple, xe-1/3/0 est l’interface du port 0 sur le MIC installé dans l’emplacement MIC 1 sur un MPC installé dans l’emplacement 1.

Câbles et connecteurs
Pourboire:

Vous pouvez utiliser l’outil de compatibilité matérielle pour trouver des informations sur les émetteurs-récepteurs enfichables pris en charge sur votre équipement Juniper Networks.

La liste des émetteurs-récepteurs pris en charge pour le MX Series se trouve à l’adresse https://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series.

Led

OK/ÉCHEC LED, une bicolore :

  • Vert : le MIC fonctionne normalement.

  • Rouge : le MIC a échoué.

LIEN LED, une verte par port :

  • Désactivé : aucun lien.

  • Activé en permanence : le lien est actif avec ou sans activité.

Les ports sont étiquetés (voir Figure 3 et Figure 4).

  • 2 ports : [0/2]0, [1/3]0

  • 4 ports : [0/2]0, [0/2]1, [1/3]0 et [1/3]1

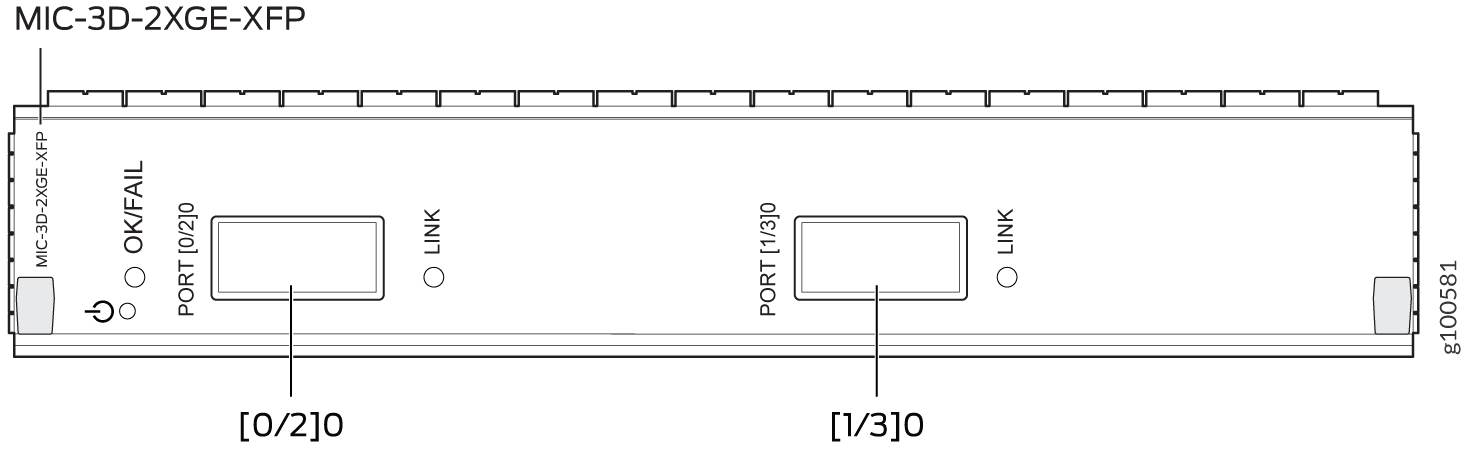

Figure 3 : numérotation des ports pour les cartes MIC 2 ports 10 Gigabit Ethernet avec XFP MIC-3D-2XGE-XFP module for Juniper Networks routers with two 10-Gigabit Ethernet ports, labeled [0/2]0 and [1/3]0, and operational status indicators.

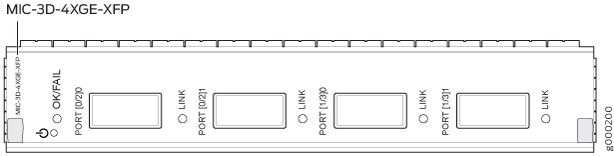

Figure 4 : numérotation des ports pour les cartes MIC 10 Gigabit Ethernet à 4 ports avec XFP MIC-3D-4XGE-XFP module for Juniper Networks with four 10-Gigabit Ethernet ports and status indicators OK/FAIL and LINK.
