Châssis ME-X6

Panneau avant ME-X6

Un cadre frontal recouvre le panneau avant du ME-X6. Retirez le cadre avant pour accéder au panneau avant.

Figure 1 : panneau ME-X6 Front Panel

avant du ME-X6

de

Tableau 1 : composants du panneau avant du ME-X6
Description du composant		légende
1	Panneau de commande LED d’état	Indique l’état de l’équipement et de ses composants
2	Disques de stockage	Utilisé pour le stockage de données
3	Bouton d’alimentation	Permet de mettre l’appareil sous tension ou hors tension manuellement
4	Port USB 2.0	Utilisé pour connecter des périphériques USB
5	Port direct iDRAC	Port USB de type Micro-AB pour accéder à l’iDRAC Le voyant situé à côté du port indique l’état de la connexion de l’appareil. Vert fixe : l’appareil est connecté. Vert clignotant : l’appareil est reconnu. Désactivé : aucun périphérique n’est connecté.
6	Onglet Informations	Contient le numéro de série, le code d’enregistrement Juniper Mist et le mot de passe iDRAC

Voyants d’état du ME-X6

Le panneau de commande du voyant d’état est situé à l’avant de l’appareil. Vous pouvez voir les voyants d’état sans retirer le cadre avant.

Figure 2 : panneau de commande du voyant d’état ME-X6 ME-X6 Status LED Control Panel

légende

Tableau 2 : Composants du panneau de commande du voyant d’état ME-X6
Description de la	couleur	du composant	de
1	Indicateur d’entraînement	Ambre solide	Le système a détecté une erreur de lecteur. Pour corriger l’erreur : Consultez les journaux des événements système. Exécutez le test de diagnostic en ligne approprié. Redémarrez l’appareil et exécutez les diagnostics intégrés. Redémarrez l’appareil et entrez dans l’utilitaire de configuration de la carte hôte.
2	Indicateur de température	Ambre solide	Le système a détecté une erreur thermique causée par l’un des problèmes suivants : Un ventilateur de refroidissement a été retiré ou est tombé en panne. Le couvercle de l’appareil, les carénages d’air ou le support de remplissage arrière ont été retirés. La température ambiante est trop élevée. Le flux d’air externe est obstrué.
3	Indicateur électrique	Ambre solide	Le système a détecté une erreur électrique. Pour corriger l’erreur : Consultez les journaux des événements système. Vérifiez le voyant LED sur le bloc d’alimentation. Vous devrez peut-être réinstaller le bloc d’alimentation.
4	Indicateur de mémoire	Ambre solide	Le système a détecté une erreur de mémoire. Pour corriger l’erreur : Consultez les journaux d’événements système pour connaître l’emplacement du module de mémoire défaillant. Réinstallez le module de mémoire.
5	Indicateur PCI Express	Ambre solide	Le système a détecté une erreur sur la carte PCI Express. Redémarrez l’appareil. Mettez à jour tous les pilotes requis pour la carte PCI Express. Réinstallez la carte.
6	Indicateur d’intégrité du système et d’ID système	Bleu uni	L’appareil est sous tension et en bon état, et le mode d’identification du système n’est pas actif.
		Bleu clignotant	Le mode d’identification du système est actif. Note: Appuyez sur le bouton d’intégrité du système et d’ID système pour basculer entre le mode d’identification du système et le mode d’intégrité du système.
		Ambre solide	L’appareil est en mode sécurité intégrée.
		Ambre clignotant	L’appareil rencontre une défaillance. Consultez les journaux d’événements de l’appareil pour plus de détails.

Voyants du lecteur de stockage

Tableau 3 : voyants du lecteur de stockage
Description de la couleur		LED
LED d’activité	Vert clignotant	Le lecteur est en cours d’accès.
LED d’activité	De	Il n’y a pas d’activité de lecteur.
LED de liaison	Vert uni	Le lecteur est en ligne.
	Vert clignotant	Le disque est en cours d’identification ou est en cours de préparation pour être retiré.
	Vert clignotant lentement	Le disque est en cours de reconstruction.
	Vert clignotant, orange, puis éteint	Une panne de disque inattendue s’est produite.
	Vert clignotant pendant trois secondes, orange pendant trois secondes, puis éteint	La reconstruction du disque s’est arrêtée.
	Ambre clignotant	Le lecteur est défaillant.
	De	Le disque est prêt à être retiré.

Panneau arrière ME-X6

Figure 3 : panneau

arrière du ME-X6

de

Tableau 4 : composants du panneau arrière du ME-X6
Description du composant		légende
1	Port série	Permet de connecter un équipement série
2	Port dédié iDRAC	Permet d’accéder à distance à l’iDRAC
3 et 5	Ports de données	Quatre ports 25 GbE SFP28 Ils servent de point de terminaison pour les tunnels des points d’accès.
4	Blocs d’alimentation	Deux blocs d’alimentation CA de 800 W
6	Port USB 2.0	Utilisé pour connecter des périphériques USB
7	Port USB 3.0	Utilisé pour connecter des périphériques USB
8	Port VGA	Permet de connecter un appareil d’affichage
9	Ports de gestion	Quatre ports de gestion SFP28 25 GbE Le premier, étiqueté MIST , est utilisé pour la gestion hors bande (OOBM).
10	Bouton d’identification du système	Permet de localiser un système particulier dans un rack Permet d’activer ou de désactiver l’ID système

Voyants du port de données

Tableau 5 : voyants du port de données
Indicateur LED de liaison	Indicateur LED d’activité	Description
De	De	Le port n’est pas connecté au réseau.
Vert uni	Vert clignotant	Le port est connecté au réseau à la vitesse maximale et a une activité de liaison.
Vert uni	De	Le port est connecté au réseau à la vitesse maximale et n’a aucune activité de liaison.
Ambre solide	Vert clignotant	Le port est connecté au réseau à une vitesse inférieure à la vitesse maximale du port et a une activité de liaison.
Ambre solide	De	Le port est connecté au réseau à une vitesse inférieure à la vitesse maximale du port et n’a aucune activité de liaison.
Vert clignotant	De	L’identité de port est activée à l’aide de l’utilitaire de configuration de la carte réseau.

Voyants du port de gestion

Tableau 6 : voyants du port de gestion
Indicateur LED de liaison	Indicateur LED d’activité	Description
De	De	Le port n’est pas connecté au réseau.
Vert uni	Vert clignotant	Le port est connecté au réseau à la vitesse maximale et a une activité de liaison.
Vert uni	De	Le port est connecté au réseau à la vitesse maximale du port et n’a aucune activité de liaison.
Ambre solide	Vert clignotant	Le port est connecté au réseau à une vitesse inférieure à la vitesse maximale du port et a une activité de liaison.
Ambre solide	De	Le port est connecté au réseau à une vitesse inférieure à la vitesse maximale du port et n’a aucune activité de liaison.
Vert clignotant	De	L’identité de port est activée à l’aide de l’utilitaire de configuration de la carte réseau.

Voyants d’alimentation

Les blocs d’alimentation sont dotés d’une poignée translucide éclairée qui fait office d’indicateur.

Tableau 7 : voyants du bloc d’alimentation
Couleur de la LED	Description
Vert uni	Le bloc d’alimentation est opérationnel.
Vert clignotant	Le firmware pPSU est en cours de mise à jour.
Vert clignotant, puis éteint	Un bloc d’alimentation est en cours d’installation alors que l’appareil est en cours d’exécution. Il indique une incompatibilité du bloc d’alimentation due à l’efficacité, à l’ensemble des fonctionnalités, à l’état d’intégrité ou à la tension prise en charge.
Ambre clignotant	L’appareil rencontre un problème avec le bloc d’alimentation.
De	Le bloc d’alimentation n’est pas connecté à la source d’alimentation.

Vue interne du ME-X6

Vous pouvez retirer le panneau de protection pour accéder à l’intérieur du ME-X6. Nous vous déconseillons d’ouvrir l’appareil, sauf à des fins de maintenance.

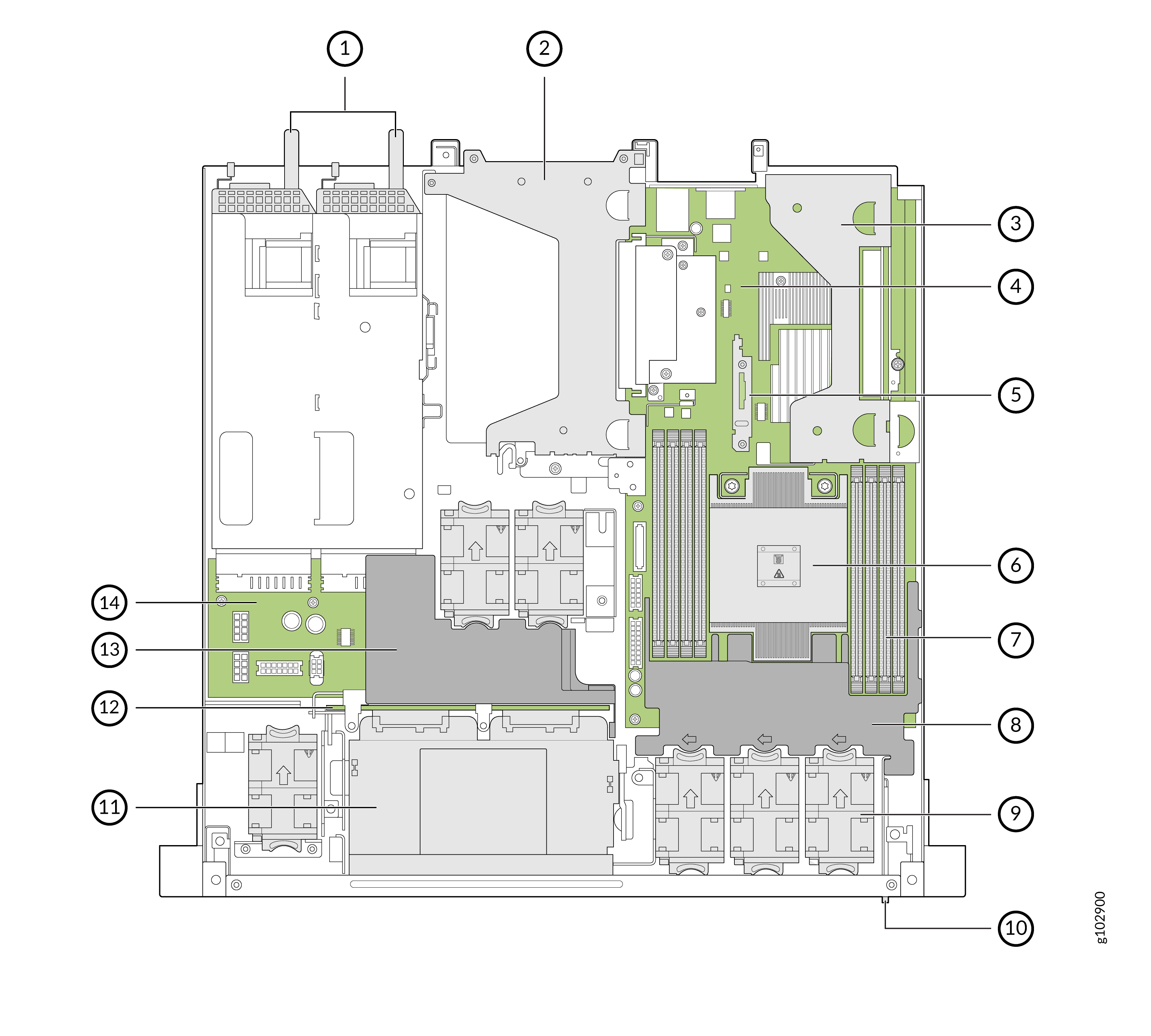

Figure 4 : Vue interne du ME-X6 Internal View of ME-X6

Tableau 8 : composants internes du ME-X6
Composant Calllout
1	Blocs d’alimentation
2	Colonne montante 2 et 3
3	Colonne montante 1
4	Carte mère
5	Carte BOSS-S1
6	Processeur et dissipateur thermique
7	Emplacements pour modules de mémoire
8	Carénage d’air du processeur
9	Ventilateurs
10	Balise d’information
11	Cage d’entraînement
12	Panier
13	Carénage d’air PCI
14	Carte d’interposeur d’alimentation
