Installer le commutateur EX4400

Cette rubrique vous guide tout au long des étapes d’installation des commutateurs EX4400 sur des racks à deux montants, des racks à quatre montants, des bureaux et des murs.

Déballage d’un commutateur EX4400

Nous expédions les commutateurs EX4400 dans un carton sécurisé, avec un matériau d’emballage en mousse. Le carton dispose d’un compartiment pour accessoires.

PRUDENCE:

Les commutateurs EX4400 sont protégés au maximum à l’intérieur du carton d’expédition. Ne déballez pas les commutateurs tant que vous n’êtes pas prêt à les monter.

Pour décompresser le commutateur :

  1. Déplacez le carton d’expédition dans une zone de rassemblement aussi proche que possible du site d’installation, mais où vous avez suffisamment d’espace pour retirer les composants du système.
  2. Positionnez le carton de manière à ce que les flèches pointent vers le haut.
  3. Ouvrez les rabats supérieurs du carton d’expédition.
  4. Retirez le matériau d’emballage qui maintient l’interrupteur en place.
  5. Vérifiez que les pièces reçues correspondent à l’inventaire indiqué sur l’étiquette apposée sur le carton (voir la liste de colisage d’un commutateur EX4400).
  6. Conservez le carton d’expédition et les matériaux d’emballage au cas où vous auriez besoin de déplacer ou d’expédier le commutateur plus tard.

Liste de colisage pour un commutateur EX4400

L’envoi du commutateur comprend une liste de colisage. Vérifiez les pièces que vous recevez avec l’interrupteur par rapport aux articles de la liste de colisage. Les pièces expédiées dépendent du modèle de commutateur que vous achetez (voir Modèles et spécifications EX4400).

S’il manque une pièce sur la liste de colisage, contactez votre représentant du service client ou le service client de Juniper aux États-Unis ou au Canada par téléphone au 1-888-314-5822. Pour connaître les options de numérotation internationale ou directe dans les pays qui n’ont pas de numéro gratuit, consultez https://www.juniper.net/support/requesting-support.html.

Le Tableau 1 répertorie les pièces et leurs quantités telles qu’elles figurent dans la liste de colisage standard d’un commutateur EX4400.

Tableau 1 : inventaire des composants fournis avec un commutateur EX4400
Quantité de composants

Interrupteur

1

Modules de ventilation

2 préinstallés

Alimentation

1 (CA ou CC) préinstallé

(Si vous avez acheté un modèle avec une alimentation CA) Cordon d’alimentation CA adapté à votre situation géographique

1

(Si vous avez acheté un modèle avec une alimentation CA) Dispositif de retenue du cordon d’alimentation CA

1

Couvercles pour emplacements sans composants préinstallés

  • Panneau de couverture de l’emplacement du module d’extension : 1

  • Panneau de couverture de l’emplacement d’alimentation : 1

Supports de montage à deux montants

2

Vis pour fixer les supports de montage

8

Pieds en caoutchouc pour monter le commutateur sur un bureau ou une autre surface plane

4

Feuille de route de la documentation

1

Garantie des produits Juniper Networks

1

Contrat de licence de l’utilisateur final

1

Mettre à jour les données d’installation de base

PRUDENCE:

Mettez à jour les données de la base d’installation en cas d’ajout ou de modification de la base d’installation ou si la base d’installation est déplacée. Juniper Networks décline toute responsabilité en cas de non-respect du SLA de remplacement matériel pour les produits pour lesquels les données de base d’installation ne sont pas précises.

Mettez à jour votre base d’installation à https://supportportal.juniper.net/s/CreateCase .

Montez un commutateur EX4400 sur deux postes d’une baie

Vous pouvez monter un commutateur EX4400 sur un rack à deux montants ou sur deux ports d’un 19 pouces. rack à quatre montants à l’aide du kit de montage à deux montants (référence : EX-RMK) fourni avec le commutateur. (Dans le reste de cette rubrique, le terme « rack » désigne un rack ou une armoire.)

Avant de monter un commutateur EX4400 sur deux postes d’une baie :

Assurez-vous d’avoir les pièces et outils suivants à portée de main :

  • Tournevis cruciforme (+) numéro 2 - non fourni

  • Quatre vis pour fixer les supports de montage à la baie (non fournies)

  • Bracelet antistatique non fourni

  • Le kit de montage à deux montants qui comprend deux supports de montage et huit vis pour fixer les supports de montage, fourni avec l’interrupteur

  • Couvercles pour l’emplacement vide du module d’extension et l’emplacement d’alimentation vide fournis avec le commutateur

Vous pouvez également monter un commutateur EX4400 :

  • Au ras des poteaux avant d’un 19 po. Rack à quatre montants en utilisant un kit de montage en rack à quatre montants pouvant être commandé séparément.

  • En position encastrée à l’intérieur d’un 19 po. Rack à quatre montants à l’aide des supports de montage encastrés fournis avec un kit de montage en rack à quatre montants à commander séparément.

  • Sur un bureau ou une autre surface plane à l’aide des pieds en caoutchouc fournis avec l’interrupteur.

  • Sur un mur à l’aide d’un kit de montage mural à commander séparément.

Pour connaître les références des kits de montage pouvant être commandés séparément, reportez-vous à la fiche technique des commutateurs EX4400.

Note:

Une personne doit être disponible pour soulever le commutateur pendant qu’une autre personne fixe le commutateur au rack.

PRUDENCE:

Si vous montez plusieurs unités sur une baie, montez l’unité la plus lourde en bas de la baie, puis montez les autres unités du bas de la baie vers le haut par ordre décroissant du poids des unités.

Pour monter un commutateur EX4400 sur deux postes d’une baie :

  1. Placez l’interrupteur sur une surface plane et stable.
  2. Enroulez et attachez une extrémité du bracelet antistatique autour de votre poignet nu et connectez l’autre extrémité du bracelet à un point antistatique du site.
  3. Fixez les supports de montage à deux montants (fournis avec le commutateur) aux panneaux latéraux du châssis du commutateur à l’aide des vis pour fixer les supports (fournis avec le commutateur).

    Pour monter le commutateur au ras des poteaux :

    1. Alignez l’extrémité en forme de L (avant) des supports de montage au ras du panneau avant du châssis du commutateur.
    2. Insérez les vis dans les trous alignés sur le châssis (voir Figure 1). Serrez les vis.

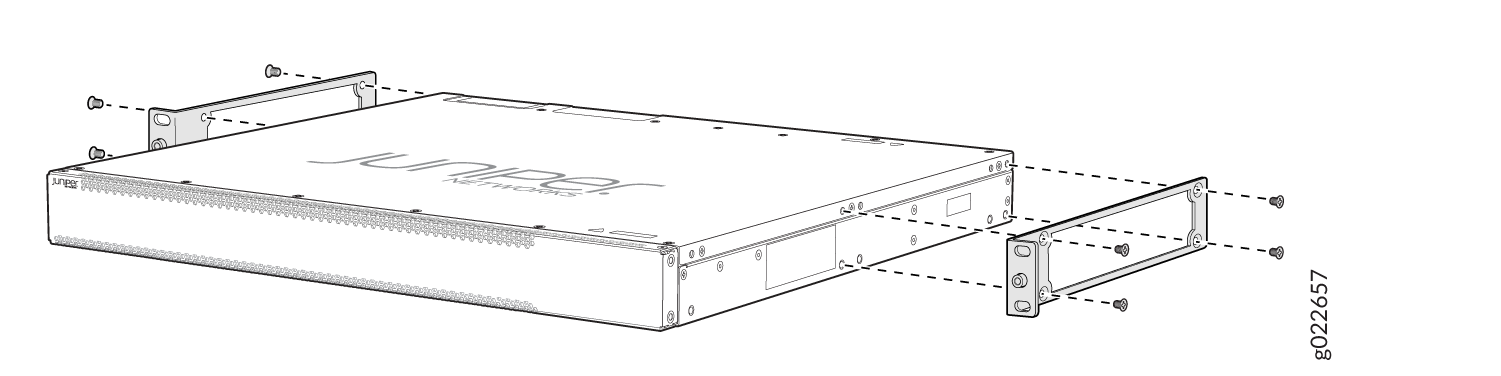

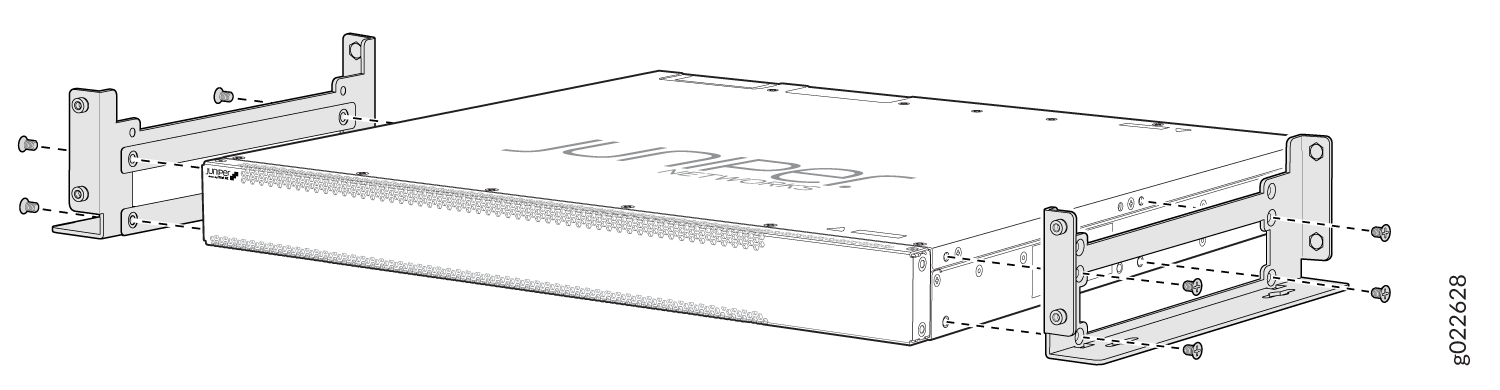

    Figure 1 : fixez les supports de montage à deux montants au ras du panneau avant du commutateur Attach the Two-Post Mounting Brackets Flush with the Front Panel of the Switch

    Pour monter le commutateur au milieu de ses panneaux latéraux :

    1. Alignez l’extrémité en forme de L (avant) des supports de montage le long du milieu des panneaux latéraux.
    2. Insérez les vis dans les trous alignés sur le châssis (voir Figure 2). Serrez les vis.

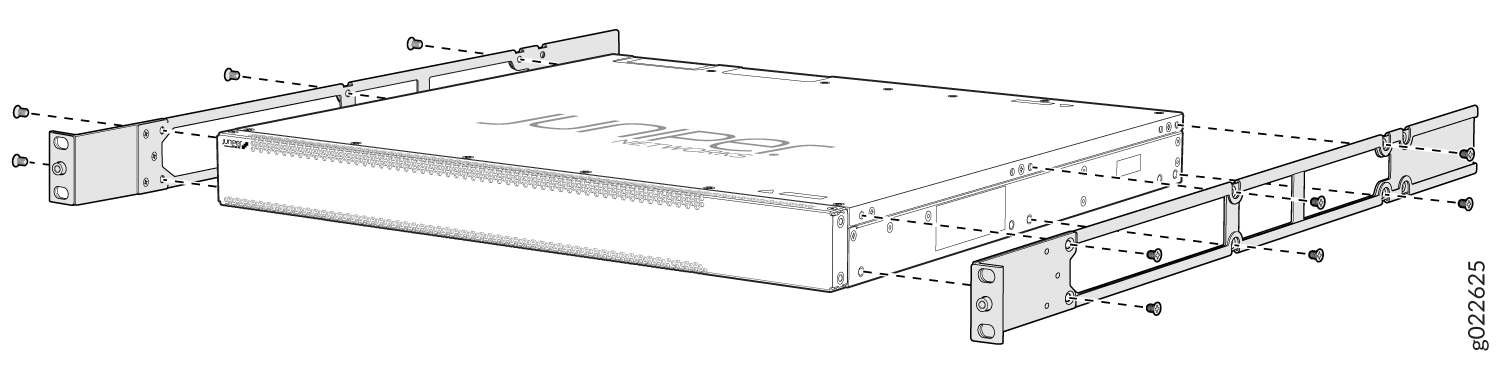

    Figure 2 : fixez les supports de montage à deux montants au centre alignés sur les panneaux Attach the Two-Post Mounting Brackets Center Aligned to the Side Panels latéraux
  4. Décidez de l’extrémité du commutateur que vous souhaitez placer à l’avant du rack. Positionnez l’interrupteur de manière à ce que les étiquettes AIR IN sur les modules de ventilation soient à côté de l’allée froide et les étiquettes AIR OUT sur les modules de ventilation soient à côté de l’allée chaude.
  5. Demandez à une personne de saisir les deux côtés du commutateur, de le soulever et de le positionner dans le rack, en alignant les trous des supports de montage avec les trous filetés dans le montant avant du rack. Alignez le trou inférieur des deux supports de montage avec un trou dans chaque rail de rack, en vous assurant que le châssis est de niveau.
  6. Demandez à une deuxième personne de fixer les supports de montage au rack à l’aide de quatre vis adaptées à votre rack. Serrez les vis (voir Figure 3 ou Figure 4).
    Figure 3 : fixez le commutateur au ras des montants de la baie Secure the Switch Flush with the Posts of the Rack
    Figure 4 : fixez le commutateur au centre de la baie, aligné sur les panneaux Secure the Switch to the Rack Center Aligned to the Side Panels latéraux
  7. Assurez-vous que le châssis du commutateur est de niveau en vérifiant que toutes les vis d’un côté de la baie sont alignées avec les vis de l’autre côté.
  8. Couvrez l’emplacement vide du module d’extension et l’emplacement d’alimentation électrique à l’aide des couvercles fournis avec le commutateur.
Note:

Les caches des fentes réduisent le risque de pénétration d’objets ou de substances dans le châssis. Ils assurent également un refroidissement optimal du commutateur.

Montez un commutateur EX4400 au ras des montants avant d’une baie ou d’une armoire à quatre montants

Vous pouvez monter un commutateur EX4400 au ras des poteaux avant d’un 19 pouces. rack à quatre montants en utilisant un kit de montage en rack à quatre montants commandé séparément (référence : EX-4PST-RMK). (Dans le reste de cette rubrique, le terme « rack » désigne un rack ou une armoire.)

Avant de monter un commutateur EX4400 au ras des poteaux avant d’un 19 pouces. Rack à quatre montants :

Assurez-vous d’avoir les pièces et outils suivants à portée de main :

  • Tournevis cruciforme (+) numéro 2 - non fourni

  • Huit vis pour fixer les supports de montage à la baie (non fournies)

  • Bracelet antistatique non fourni

  • Support de montage avant pour monter le commutateur au ras des poteaux avant d’une baie - 2 (fourni avec le kit de montage en rack à quatre montants)

    Le support de montage avant est composé d’un rail latéral auquel est fixé un support en forme de L.

  • Vis cruciformes 4 x 6 mm à tête plate pour fixer le support de montage avant au châssis - 12 (fournies avec le kit de montage en rack à quatre montants)

  • Supports de montage arrière : 2 (fournis avec le kit de montage en rack à quatre montants)

  • Couvercles pour l’emplacement vide du module d’extension et l’emplacement d’alimentation vide fournis avec le commutateur

Vous pouvez également monter un commutateur EX4400 :

  • En position encastrée à l’intérieur d’un 19 po. Rack à quatre montants à l’aide des supports de montage encastrés fournis avec un kit de montage en rack à quatre montants à commander séparément.

  • Sur un rack à deux montants ou sur deux poteaux d’un 19 po. rack à quatre montants à l’aide des supports de montage à deux montants et des vis fournis avec l’interrupteur.

  • Sur un bureau ou une autre surface plane à l’aide des pieds en caoutchouc fournis avec l’interrupteur.

  • Sur un mur à l’aide d’un kit de montage mural à commander séparément.

Pour connaître les références des kits de montage pouvant être commandés séparément, reportez-vous à la fiche technique des commutateurs EX4400.

Note:

Une personne doit être disponible pour soulever le commutateur pendant qu’une autre personne fixe le commutateur au rack.

PRUDENCE:

Si vous montez plusieurs unités sur une baie, montez l’unité la plus lourde en bas de la baie, puis montez les autres unités du bas de la baie vers le haut par ordre décroissant du poids des unités.

Pour monter un commutateur EX4400 au ras des poteaux avant d’un 19 pouces. Rack à quatre montants :

  1. Placez l’interrupteur sur une surface plane et stable.
  2. Enroulez et attachez une extrémité du bracelet antistatique autour de votre poignet nu et connectez l’autre extrémité du bracelet à un point antistatique du site.
  3. Alignez le support de montage avant (fourni avec le kit de montage en rack à quatre montants) le long du panneau latéral du commutateur de manière à ce que l’avant du support affleure le panneau avant du châssis du commutateur.
  4. Insérez les vis cruciformes à tête plate de 4 x 6 mm pour fixer le support de montage avant (fourni avec le kit de montage en rack à quatre montants) dans les trous alignés du châssis (voir Figure 5). Serrez les vis.
    Figure 5 : fixation du support d’encastrement au commutateur Attach the Flush Mounting Bracket Assembly to the Switch
  5. Décidez de l’extrémité du commutateur que vous souhaitez placer à l’avant du rack. Positionnez l’interrupteur de manière à ce que les étiquettes AIR IN sur les modules de ventilation soient à côté de l’allée froide et les étiquettes AIR OUT sur les modules de ventilation soient à côté de l’allée chaude.
  6. Demandez à une personne de saisir les deux côtés du commutateur, de le soulever et de le positionner dans le rack, en alignant les trous des supports de montage avec les trous filetés dans le montant avant du rack. Alignez le trou inférieur des deux supports de montage avec un trou dans chaque rail de rack, en vous assurant que le châssis est de niveau.
  7. Demandez à une deuxième personne de fixer les supports de montage au rack à l’aide des vis appropriées pour votre rack. Serrez les vis (voir Figure 6).

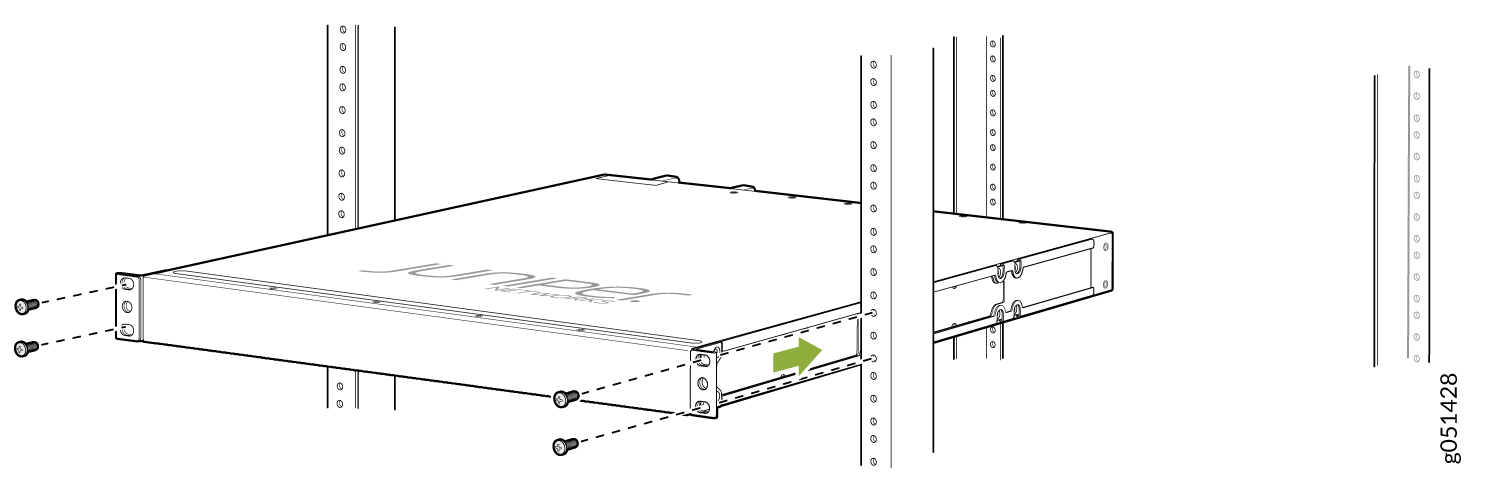

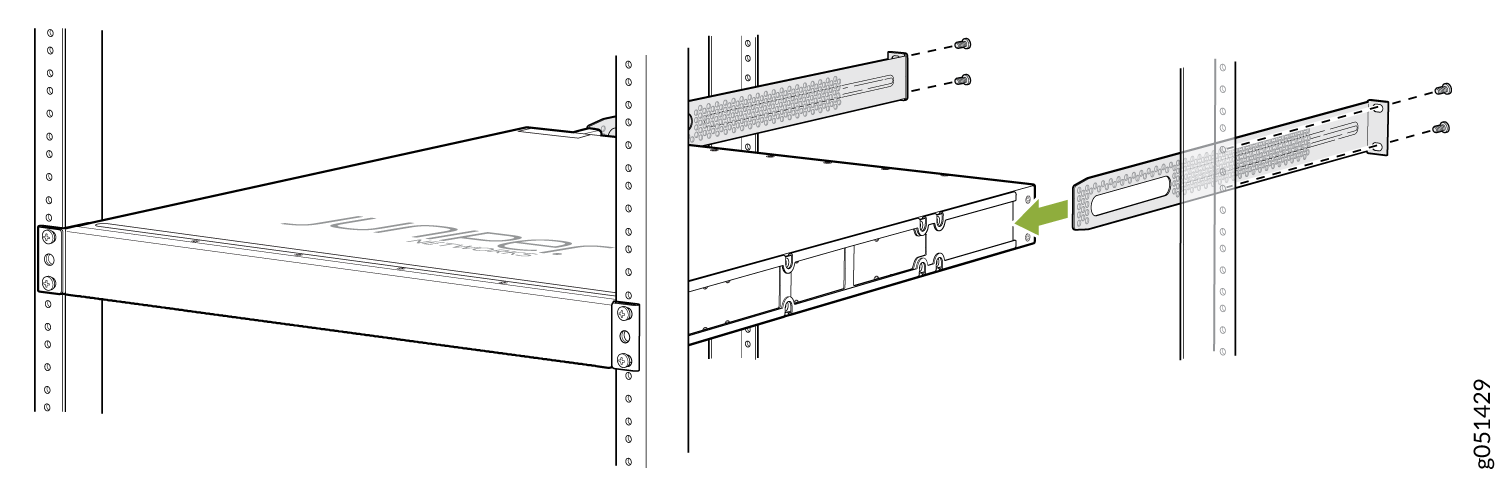

    Figure 6 : fixation du commutateur aux poteaux avant d’une baie Secure the Switch to the Front Posts of a Rack
  8. Faites glisser les lames du support de montage arrière dans les rails latéraux du support de montage avant fixé au châssis du commutateur (voir Figure 7).
  9. Assurez-vous que le châssis est de niveau. Alignez les trous des supports de montage arrière avec les trous filetés dans le montant arrière du rack. Alignez le trou inférieur des deux supports de montage avec un trou dans chaque rail de rack. Alignez le trou inférieur des deux supports de montage arrière avec le trou inférieur des supports de montage avant.
  10. Fixez les supports de montage arrière au montant arrière du rack à l’aide de quatre vis adaptées à votre rack (voir Figure 7).
    Figure 7 : fixez le commutateur au montant arrière du rack à l’aide des supports de Secure the Switch to the Rear Post of the Rack by Using the Rear Mounting Brackets montage arrière
  11. Couvrez l’emplacement vide du module d’extension et l’emplacement d’alimentation électrique à l’aide des couvercles fournis avec le commutateur.
Note:

Les caches des fentes réduisent le risque de pénétration d’objets ou de substances dans le châssis. Ils assurent également un refroidissement optimal du commutateur.

Montez un commutateur EX4400 en retrait dans une baie ou une armoire

Vous pouvez monter un interrupteur EX4400 en position encastrée à l’intérieur d’un 19 pouces. rack à quatre montants à l’aide des supports de montage encastrés fournis avec un kit de montage en rack à quatre montants à commander séparément (référence : EX-4PST-RMK). (Dans le reste de cette rubrique, le terme « rack » désigne un rack ou une armoire.)

Avant de monter un commutateur EX4400 en position encastrée à l’intérieur d’un 19 pouces. Rack à quatre montants :

Assurez-vous d’avoir les pièces et outils suivants à portée de main :

  • Tournevis cruciforme (+) numéro 2 - non fourni

  • Huit vis pour fixer les supports de montage à la baie (non fournies)

  • Bracelet antistatique non fourni

  • Support de montage avant pour monter le commutateur au ras des poteaux avant d’une baie - 2 (fourni avec le kit de montage en rack à quatre montants)

    Le support de montage avant est composé d’un rail latéral auquel est fixé un support en forme de L.

  • Vis cruciformes 4 x 6 mm à tête plate pour fixer le support de montage avant au châssis - 12 (fournies avec le kit de montage en rack à quatre montants)

  • Supports de montage arrière avec lames : 2 (fournis avec le kit de montage en rack à quatre montants)

  • Supports de montage encastrés pour monter le commutateur en position encastrée par rapport aux poteaux avant d’une baie - 2 (fournis avec le kit de montage en rack à quatre montants)

  • Vis cruciformes à tête plate 4-40 pour fixer les supports de montage encastrés aux rails latéraux de l’ensemble de support - 6 (fournis avec le kit de montage en rack à quatre montants)

  • Couvercles pour l’emplacement vide du module d’extension et l’emplacement d’alimentation vide fournis avec le commutateur

Vous pouvez également monter un commutateur EX4400 :

  • Au ras des poteaux avant d’un 19 po. Rack à quatre montants en utilisant un kit de montage en rack à quatre montants pouvant être commandé séparément.

  • Sur un rack à deux montants ou sur deux poteaux d’un 19 po. rack à quatre montants à l’aide des supports de montage à deux montants et des vis fournis avec l’interrupteur.

  • Sur un bureau ou une autre surface plane à l’aide des pieds en caoutchouc fournis avec l’interrupteur.

  • Sur un mur à l’aide d’un kit de montage mural à commander séparément.

Pour connaître les références des kits de montage pouvant être commandés séparément, reportez-vous à la fiche technique des commutateurs EX4400.

Note:

Une personne doit être disponible pour soulever le commutateur pendant qu’une autre personne fixe le commutateur au rack.

PRUDENCE:

Si vous montez plusieurs unités sur une baie, montez l’unité la plus lourde en bas de la baie, puis montez les autres unités du bas de la baie vers le haut par ordre décroissant du poids des unités.

Pour monter un commutateur EX4400 en position encastrée par rapport aux montants avant d’un 19 pouces. Rack à quatre montants :

  1. Placez l’interrupteur sur une surface plane et stable.
  2. Enroulez et attachez une extrémité du bracelet antistatique autour de votre poignet nu et connectez l’autre extrémité du bracelet à un point antistatique du site.
  3. Dévissez et détachez le support en forme de L du rail latéral du support de montage avant fourni avec le kit de montage en rack à quatre montants (voir Figure 8).

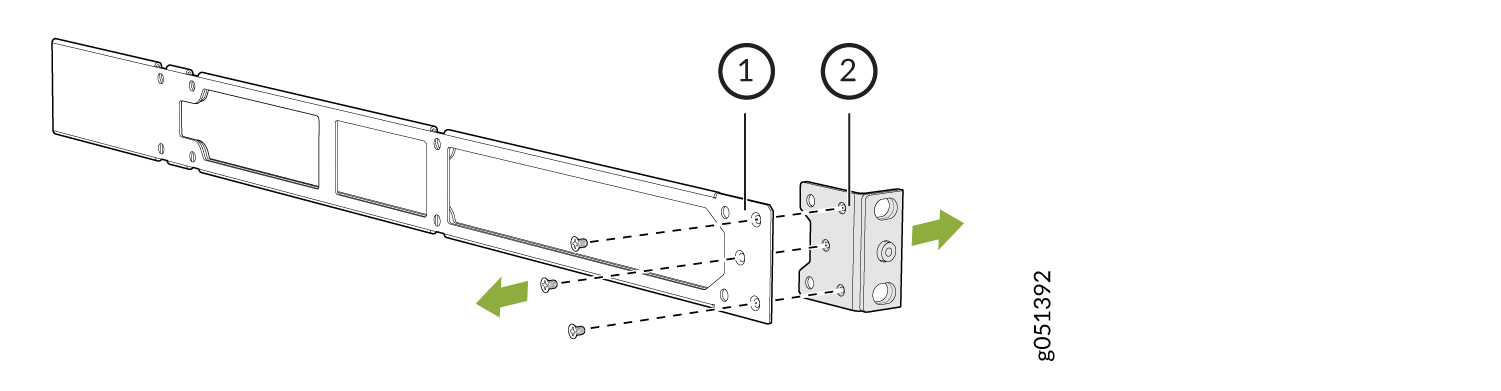

    Figure 8 : dévisser et détacher le support en forme de L du rail Unscrew and Detach the L-Shaped Bracket from the Side Rail latéral
    1

    Garde-fou

    deux

    Support en forme de L

  4. Fixez les supports de montage encastrés fournis avec le kit de montage en rack à quatre montants aux rails latéraux à l’aide des vis cruciformes 4-40 à tête plate fournies avec le kit de montage en rack à quatre montants (voir Figure 9).

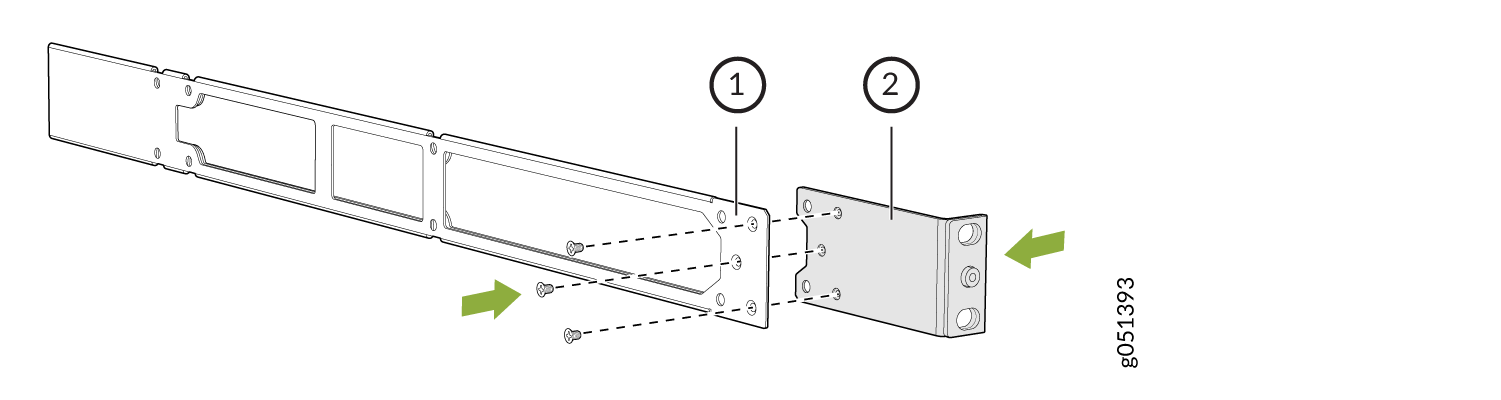

    Figure 9 : fixez le support de montage encastré au rail Attach the Recessed-Mounting Bracket to the Side Rail latéral
    1

    Garde-fou

    deux

    Support de montage encastré

  5. Alignez le support de montage encastré le long du panneau latéral de l’interrupteur.
  6. Insérez les vis cruciformes à tête plate de 4 x 6 mm pour fixer le support de montage encastré dans les trous alignés du châssis fourni avec le kit de montage en rack à quatre montants (voir Figure 10). Serrez les vis.

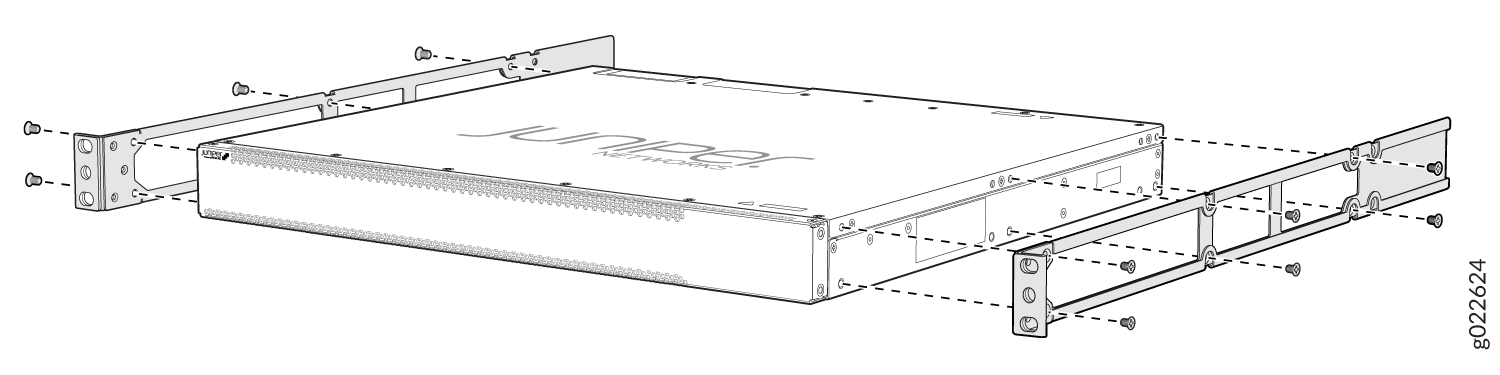

    Figure 10 : fixation du support de montage encastré au commutateur Attach the Recessed-Mounting Bracket Assembly to the Switch
  7. Décidez de l’extrémité du commutateur que vous souhaitez placer à l’avant du rack. Positionnez l’interrupteur de manière à ce que les étiquettes AIR IN sur les modules de ventilation soient à côté de l’allée froide et les étiquettes AIR OUT sur les modules de ventilation soient à côté de l’allée chaude.
  8. Demandez à une personne de saisir les deux côtés du commutateur, de le soulever et de le positionner dans le rack, en alignant les trous des supports de montage avec les trous filetés dans le montant avant du rack. Alignez le trou inférieur des deux supports de montage avec un trou dans chaque rail de rack, en vous assurant que le châssis est de niveau.
  9. Demandez à une deuxième personne de fixer les supports de montage au rack à l’aide de quatre vis adaptées à votre rack. Serrez les vis (voir Figure 11).

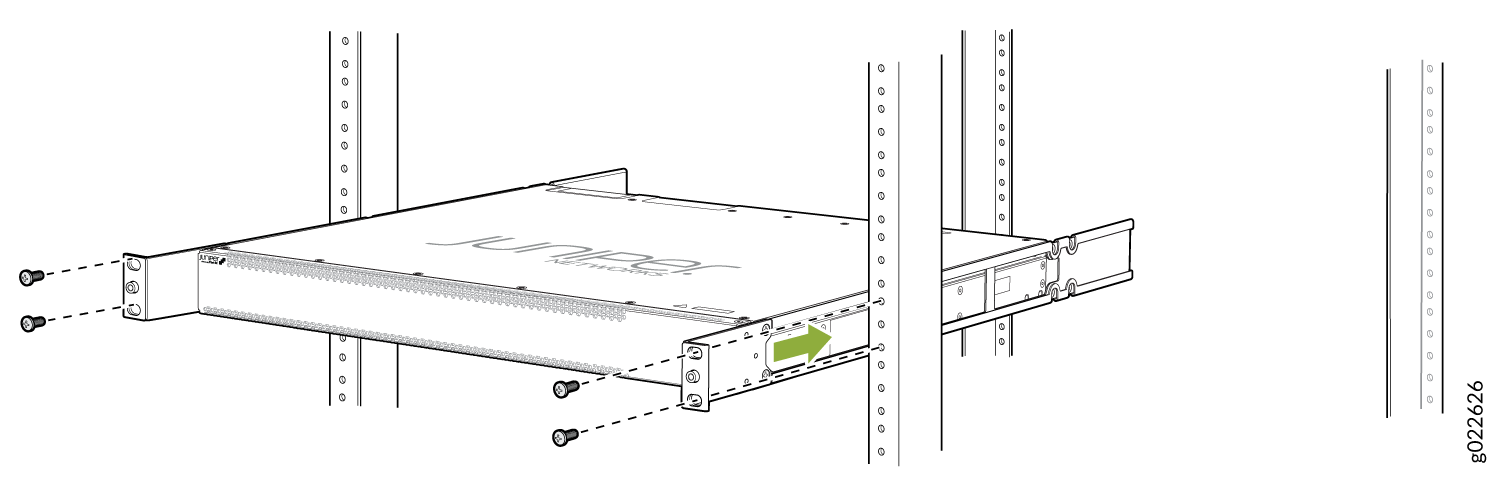

    Figure 11 : fixation du commutateur aux poteaux avant d’une baie Secure the Switch to the Front Posts of a Rack
  10. Faites glisser les lames du support de montage arrière dans les rails latéraux du support de montage encastré fixé au châssis du commutateur (voir Figure 12).
  11. Assurez-vous que le châssis est de niveau. Alignez les trous des supports de montage arrière avec les trous filetés dans le montant arrière du rack. Alignez le trou inférieur des deux supports de montage avec un trou dans chaque rail de rack. Alignez le trou inférieur des deux supports de montage arrière avec le trou inférieur des supports de montage avant.
  12. Fixez les supports de montage arrière au montant arrière du rack à l’aide de quatre vis adaptées à votre rack (voir Figure 12).
    Figure 12 : fixez le commutateur au montant arrière du rack à l’aide des supports de Secure the Switch to the Rear Post of the Rack by Using the Rear Mounting Brackets montage arrière
  13. Couvrez l’emplacement vide du module d’extension et l’emplacement d’alimentation électrique à l’aide des couvercles fournis avec le commutateur.
Note:

Les caches des fentes réduisent le risque de pénétration d’objets ou de substances dans le châssis. Ils assurent également un refroidissement optimal du commutateur.

Monter un commutateur EX4400 sur un bureau ou une autre surface plane

Vous pouvez monter un commutateur EX4400 sur un bureau ou une autre surface plane à l’aide des quatre pieds en caoutchouc fournis avec le commutateur. Les pieds en caoutchouc stabilisent le châssis.

Avant de monter un commutateur EX4400 sur un bureau ou une autre surface plane :

Assurez-vous d’avoir les pièces et outils suivants à portée de main :

  • Quatre pieds en caoutchouc pour stabiliser le châssis sur le bureau ou toute autre surface plane, fournis avec le commutateur

  • Couvercles pour l’emplacement vide du module d’extension et l’emplacement d’alimentation vide fournis avec le commutateur

Vous pouvez également monter un commutateur EX4400 :

  • Au ras des poteaux avant d’un 19 po. Rack à quatre montants en utilisant un kit de montage en rack à quatre montants pouvant être commandé séparément.

  • En position encastrée à l’intérieur d’un 19 po. Rack à quatre montants à l’aide des supports de montage encastrés fournis avec un kit de montage en rack à quatre montants à commander séparément.

  • Sur un rack à deux montants ou sur deux poteaux d’un 19 po. rack à quatre montants à l’aide des supports de montage à deux montants fournis avec le commutateur.

  • Sur un mur à l’aide d’un kit de montage mural à commander séparément.

Pour connaître les références des kits de montage pouvant être commandés séparément, reportez-vous à la fiche technique des commutateurs EX4400.

Pour monter l’EX4400 sur un bureau ou une autre surface plane :

  1. Retournez le châssis sur le bureau ou sur la surface plane où vous avez l’intention de monter le commutateur.
  2. Retirez l’autocollant des pieds en caoutchouc.
  3. Fixez les pieds en caoutchouc au bas du châssis.
  4. Retournez le châssis à l’endroit sur le bureau ou sur une surface plane.
  5. Couvrez l’emplacement vide du module d’extension et l’emplacement d’alimentation électrique à l’aide des couvercles fournis avec le commutateur.
Note:

Les caches des fentes réduisent le risque de pénétration d’objets ou de substances dans le châssis. Ils assurent également un refroidissement optimal du commutateur.

Montage d’un commutateur EX4400 sur un mur

Vous pouvez monter un commutateur EX4400 sur un mur à l’aide d’un kit de montage mural à commander séparément (référence : EX-WMK). (Dans le reste de cette rubrique, le terme « rack » désigne un rack ou une armoire.)

Avant de monter l’interrupteur sur un mur :

Assurez-vous d’avoir les pièces et outils suivants à portée de main :

  • Tournevis cruciforme (+) numéro 2 - non fourni

  • 8 à 32 x 1,25 po ou vis de montage M4 x 30 mm — 4 (non fournies)

  • Ancrages muraux creux capables de supporter le poids combiné de quatre interrupteurs à pleine charge, jusqu’à 30 kg (66 lb) (non fournis), si vous montez l’interrupteur dans une plaque de plâtre (panneau mural avec un noyau en plâtre de gypse) ou dans un panneau mural non soutenu par des montants muraux.

  • Supports de montage mural : 2 (fournis avec le kit de montage mural)

  • Vis de support de montage mural - 12 (fournies avec le kit de montage mural)

  • Couvercles pour l’emplacement vide du module d’extension et l’emplacement d’alimentation vide fournis avec le commutateur

  • Bracelet antistatique non fourni

Avertissement:

Lorsque vous montez des commutateurs EX4400 sur un mur, orientez le panneau avant du châssis vers le côté droit ou vers le côté gauche pour assurer une bonne circulation de l’air et répondre aux exigences de sécurité en cas d’incendie.

Note:

Pour faciliter le levage, n’installez les blocs d’alimentation supplémentaires qu’après avoir fixé l’interrupteur au mur.

Vous pouvez également monter un commutateur EX4400 :

  • Au ras des poteaux avant d’un 19 po. Rack à quatre montants en utilisant un kit de montage en rack à quatre montants pouvant être commandé séparément.

  • En position encastrée à l’intérieur d’un 19 po. Rack à quatre montants à l’aide des supports de montage encastrés fournis avec un kit de montage en rack à quatre montants à commander séparément.

  • Sur un rack à deux montants ou sur deux poteaux d’un 19 po. rack à quatre montants à l’aide des supports de montage à deux montants et des vis fournis avec l’interrupteur.

  • Sur un bureau ou une autre surface plane à l’aide des pieds en caoutchouc fournis avec l’interrupteur.

Pour connaître les références des kits de montage pouvant être commandés séparément, reportez-vous à la fiche technique des commutateurs EX4400.

  1. Placez l’interrupteur sur une surface plane et stable.
  2. Enroulez et attachez une extrémité du bracelet antistatique autour de votre poignet nu et connectez l’autre extrémité du bracelet à un point antistatique du site.
  3. Fixez les supports de montage mural sur les côtés du châssis à l’aide de quatre des vis du support de montage mural de chaque côté (voir Figure 13). Utilisez le tournevis pour serrer les vis.

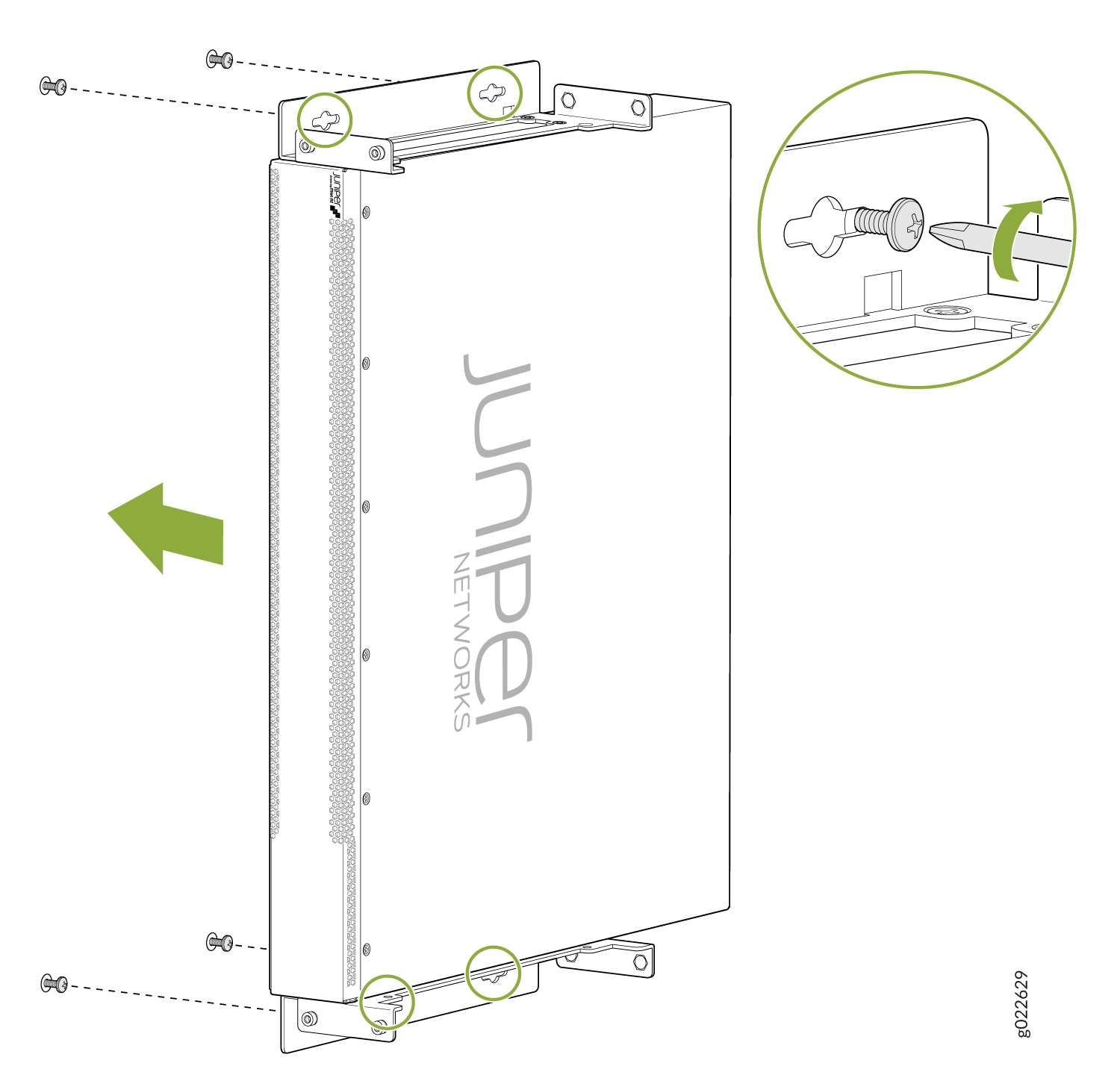

    Figure 13 : fixation des supports de montage mural sur l’interrupteur Attach Wall Mount Brackets to the Switch
  4. Insérez les quatre vis de montage dans le mur. Insérez la paire de vis de montage supérieure à 15,2 cm l’une de l’autre et insérez la deuxième paire de vis de montage à 47,42 cm directement en dessous de la première paire (voir Figure 14).

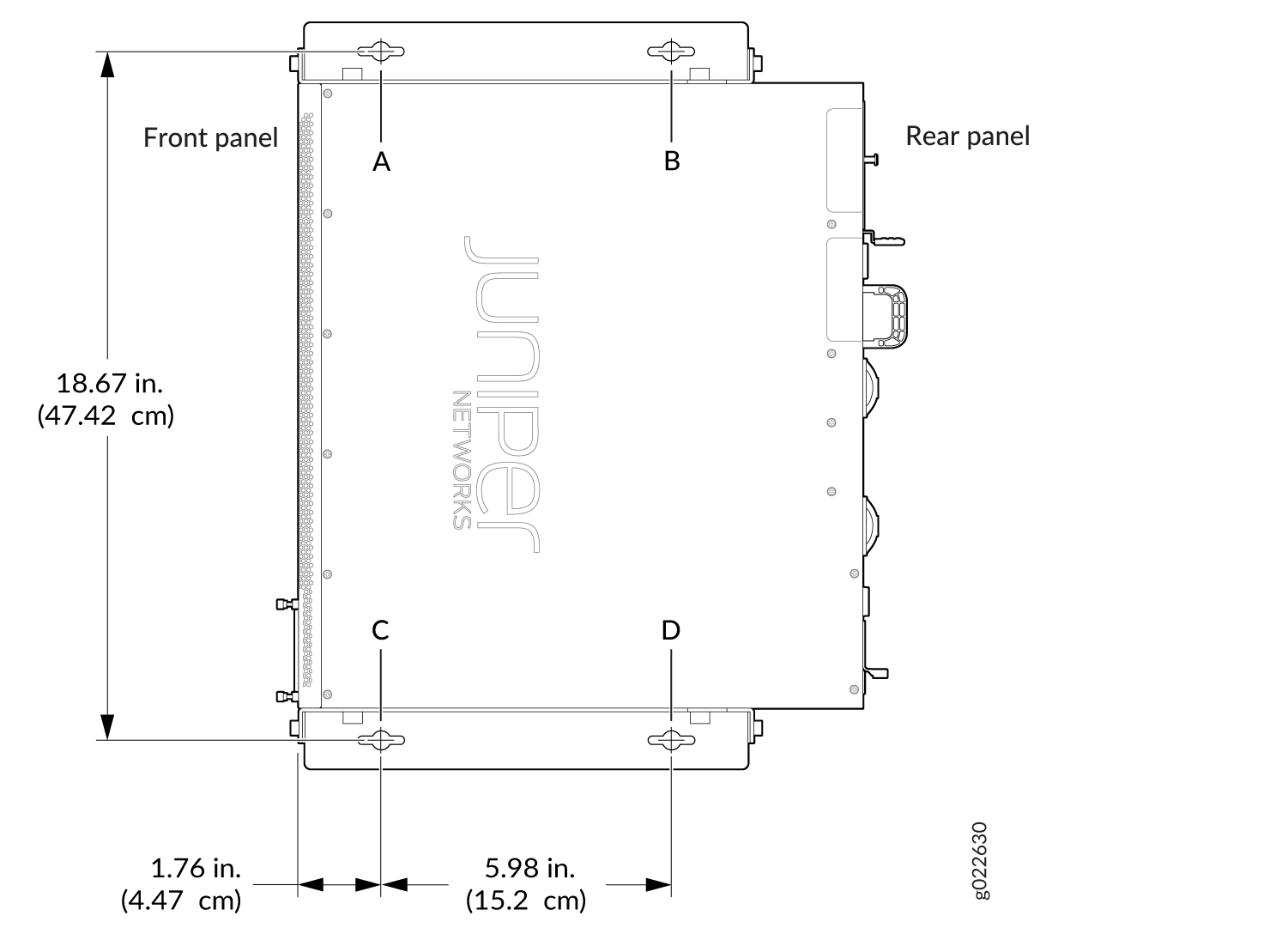

    Figure 14 : mesures pour le montage d’un commutateur EX4400 sur un mur Measurements for Mounting an EX4400 Switch on a Wall

    Si les vis de montage sont insérées dans un panneau mural sans goujon derrière, vous devez utiliser des ancrages pour cloisons sèches conçus pour supporter 30 kg (66 lb). Insérez les vis dans les montants muraux dans la mesure du possible pour fournir un soutien supplémentaire au châssis.

    N’enfoncez les vis qu’à mi-chemin, en laissant environ 1/4 po. (6 mm) distance entre la tête de la vis et le mur. Utilisez le tournevis pour enfoncer les vis.

  5. Saisissez chaque côté de l’interrupteur, soulevez-le et accrochez les supports aux vis de montage (voir Figure 15).
    Figure 15 : montage de l’interrupteur sur un mur Mount the Switch on a Wall
  6. Serrez les vis de montage à l’aide du tournevis.
  7. Couvrez l’emplacement vide du module d’extension et l’emplacement d’alimentation électrique à l’aide des couvercles fournis avec le commutateur.
Note:

Les caches des fentes réduisent le risque de pénétration d’objets ou de substances dans le châssis. Les couvercles assurent également un refroidissement optimal de l’interrupteur.
