Monter le point d’accès AP21

Cette rubrique présente les différentes options de montage de l’AP21. Vous pouvez installer l’AP sur un mur, un plafond ou une boîte de jonction. L’AP est livré avec un support de montage universel que vous pouvez utiliser pour toutes les options de montage. Pour monter l'AP au plafond, vous devrez commander un adaptateur supplémentaire en fonction du type de plafond.

Note:

Nous vous recommandons de réclamer votre AP avant de le monter. Le code d’enregistrement se trouve à l’arrière de l’AP et il peut être difficile d’y accéder une fois l’AP monté. Pour plus d’informations sur la revendication d’un point d’accès, reportez-vous à la section Réclamer un point d’accès Juniper.

Supports de montage pris en charge pour l’AP21

Le tableau 1 répertorie les supports disponibles pour l’AP21.

pièce
Tableau 1 : supports de montage pour l’AP21
Description du numéro de
Supports de montage
APBR-U

Support universel pour le montage sur barre en T et cloison sèche
APBR-T58 Support pour le montage de l’AP sur un 5/8 po. tige filetée
APBR-M16 Support pour le montage de l’AP sur une tige filetée de 16 mm
APBR-SW1 Support pour le montage de l’AP sur un plafond en cloison sèche
Adaptateur de support
APBR-ADP-CR9 Adaptateur de support pour le montage de l’AP sur un encastrable de 9/16 po. Barre en T ou rail à canal
APBR-ADP-RT15 Adaptateur de support pour le montage de l’AP sur un encastrable de 15/16 po. Barre en T
APBR-ADP-WS15 Adaptateur de support pour le montage de l’AP sur un encastré de 1,5 pouce. Barre en T
Note:

Les points d’accès Juniper sont livrés avec le support universel APBR-U. Si vous avez besoin d’autres supports, vous devez les commander séparément.

Support de montage universel (APBR-U) pour points d’accès Juniper

Le support de montage universel APBR-U est utilisé pour tous les types d’options de montage, par exemple sur un mur, un plafond ou une boîte de jonction. La figure 1 illustre l’APBR-U. Vous devrez utiliser les trous numérotés pour insérer les vis lors du montage du point d'accès sur une boîte de jonction. Les trous numérotés que vous utilisez varient en fonction du type de boîte de jonction.

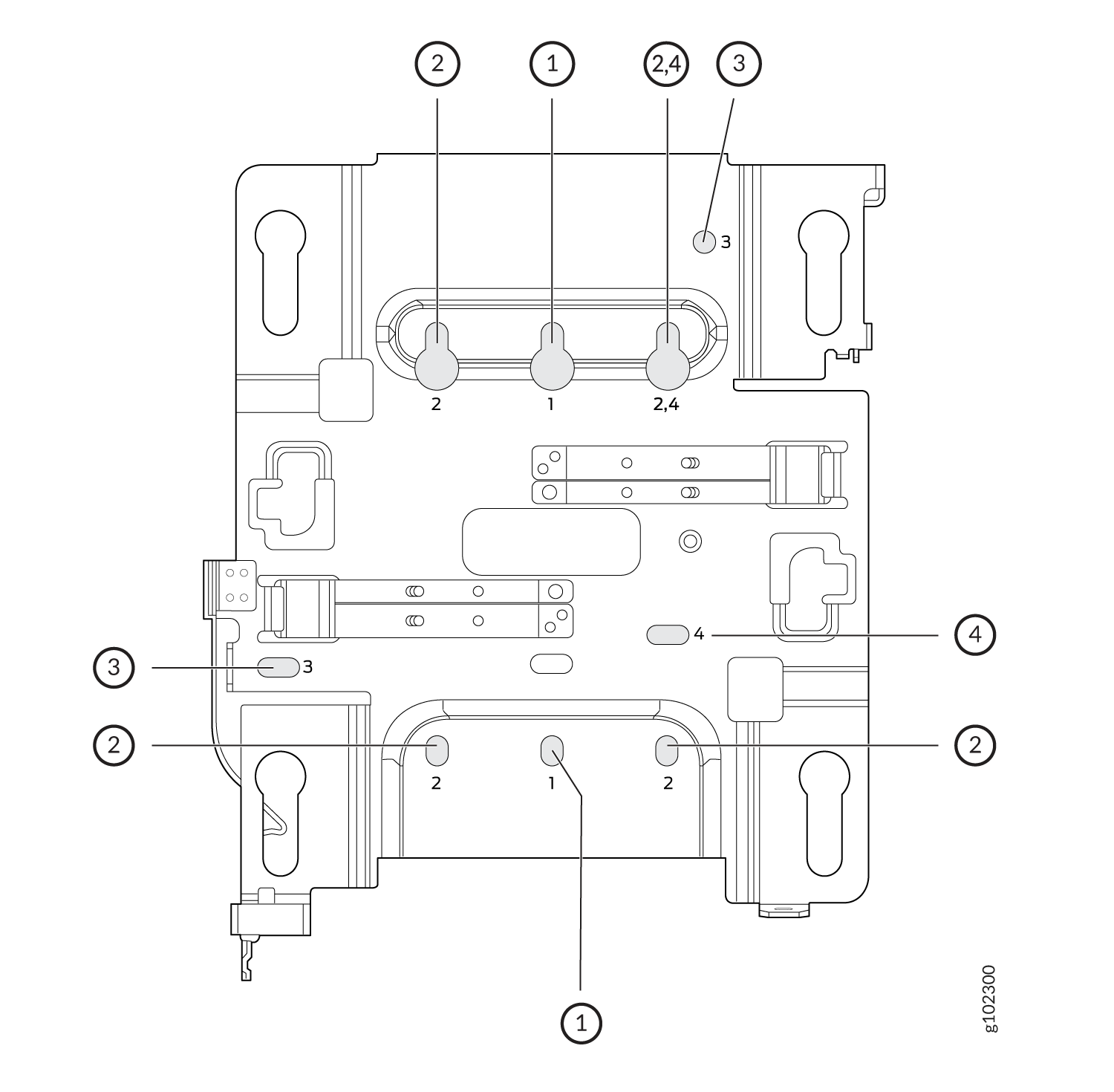

Figure 1 : support de montage universel (APBR-U) pour points d’accès Juniper Universal Mounting Bracket (APBR-U) for Juniper Access Points

Si vous montez le point d'accès sur un mur, utilisez des vis avec les spécifications suivantes :

  • Diamètre de la tête de vis : 1/4 po. (6,3 millimètres)

  • Longueur : Au moins 2 po. (50,8 millimètres)

Le tableau suivant répertorie les trous de support que vous devez utiliser pour des options de montage spécifiques.

Option de montage du numéro de trou
1

  • Boîte de jonction monogang américaine

  • 3,5 po. boîte de jonction ronde

  • 4 po. boîte de jonction ronde
2

  • Boîte de jonction double gang US

  • Mur

  • Plafond
3

  • US 4 po. boîte de jonction carrée
4

  • Boîte de jonction EU

This is the new Mist BR-U bracket that works for all our indoor APs. We'll ship with the shoulder screws already installed, so attached to the BR-U bracket as follows. You will note a strong click when the locking lever engages. To remove, you need to gently push the lever out of the way and slide the AP back out.

Montez un point d’accès sur une boîte de jonction simple ou ronde de 3,5 ou 4 pouces

Vous pouvez monter un point d’accès (AP) sur un monogang américain ou un 3,5 pouces. ou 4 po. boîte de jonction ronde à l’aide du support de montage universel (APBR-U) que nous livrons avec le point d’accès. Pour monter un AP sur une boîte de jonction monogang :

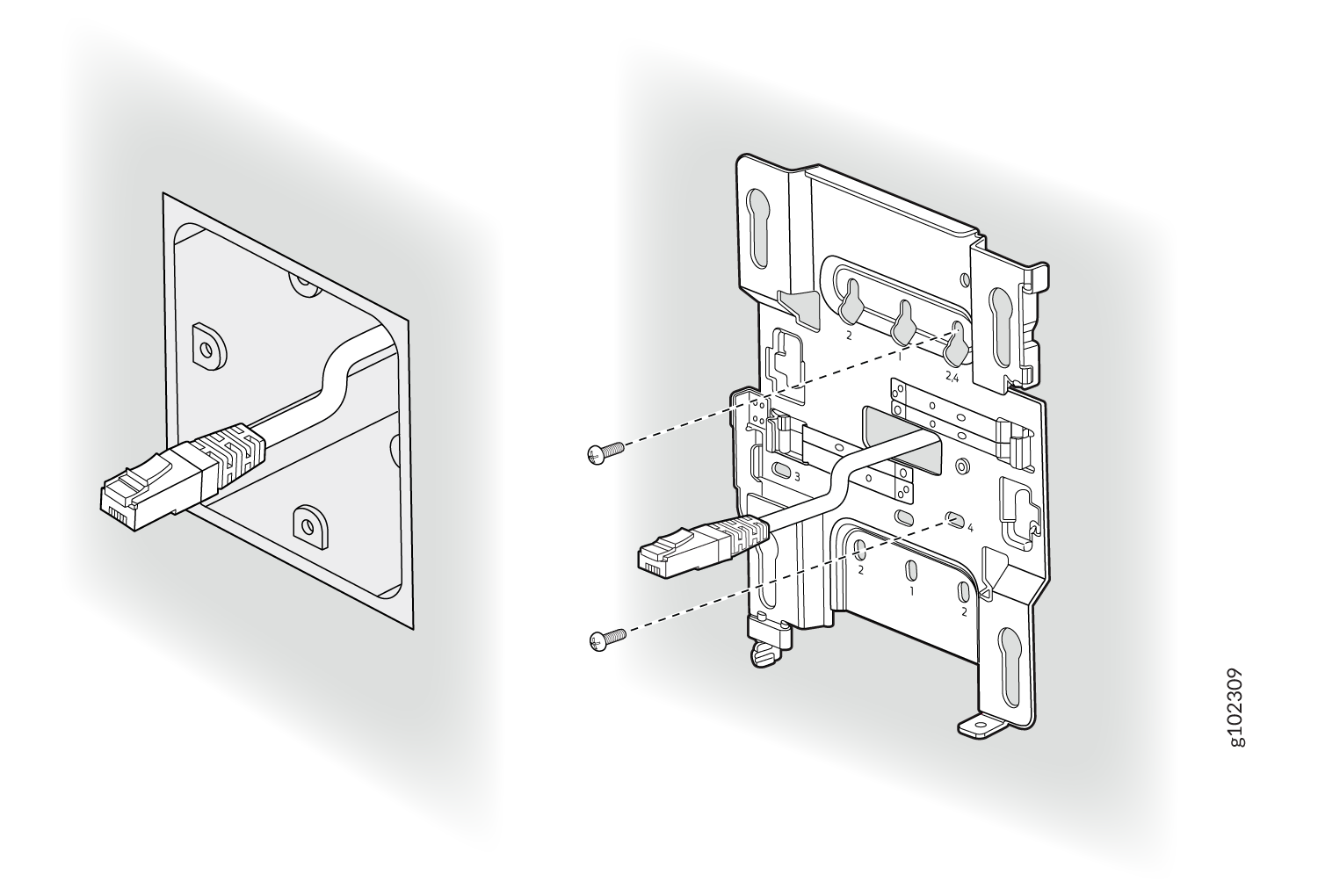

  1. Fixez le support de montage à la boîte de jonction simple à l’aide de deux vis. Assurez-vous d’insérer les vis dans les trous marqués 1, comme illustré à la Figure 2.

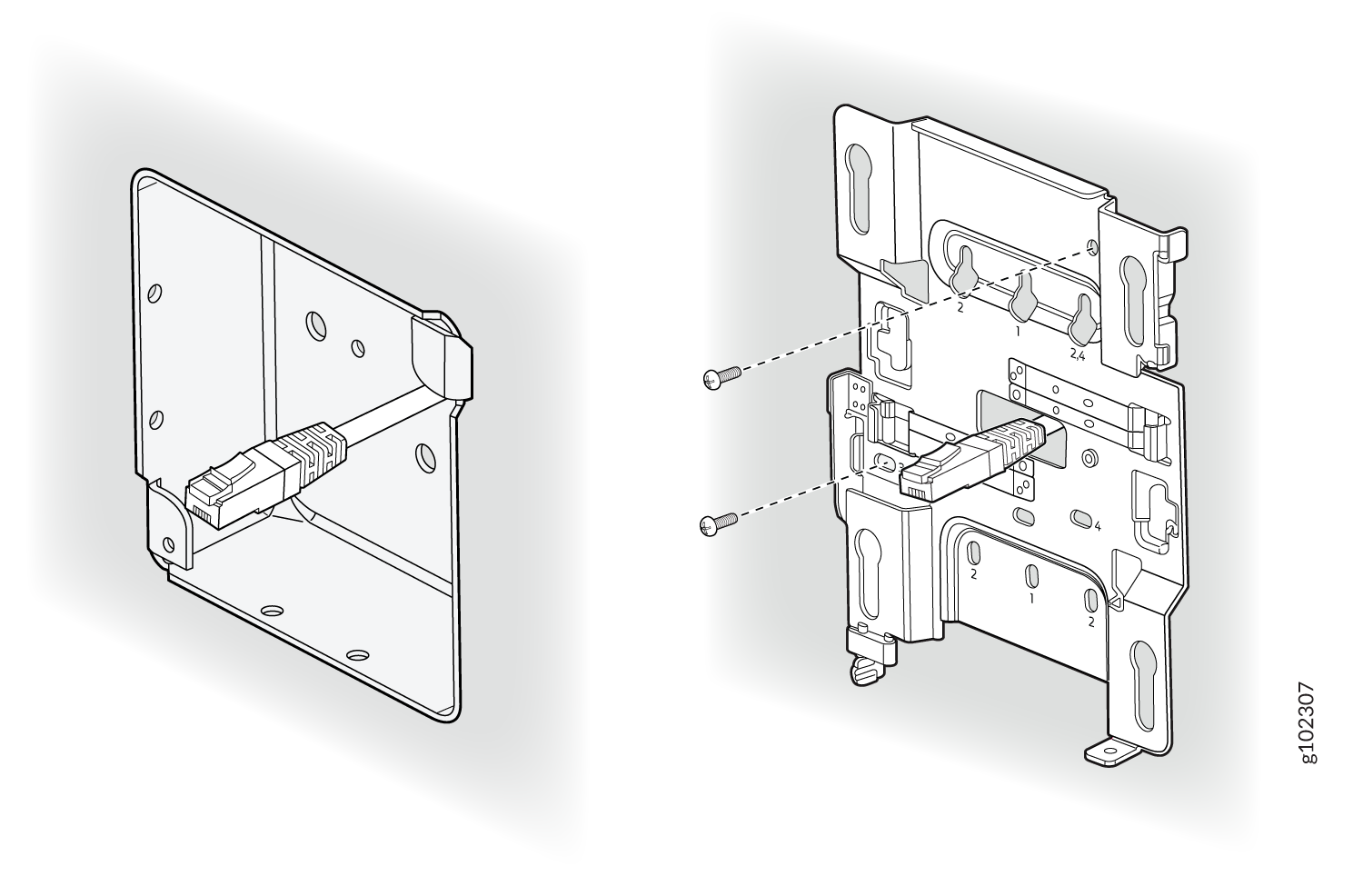

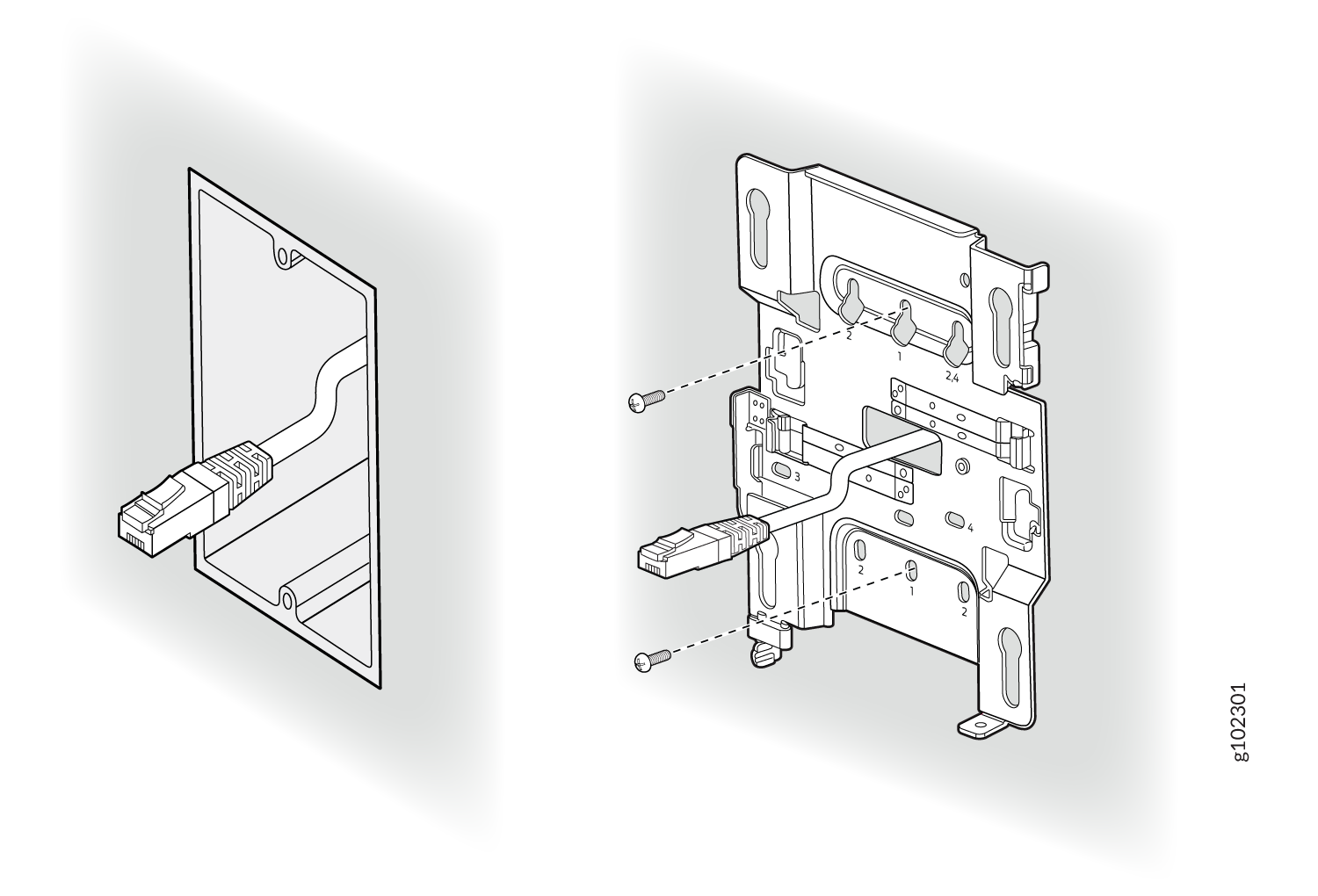

    Figure 2 : fixation du support de montage APBR-U à la boîte Attach the APBR-U Mounting Bracket to the Single-Gang Junction Box de jonction monogang
  2. Passez le câble Ethernet à travers le support.

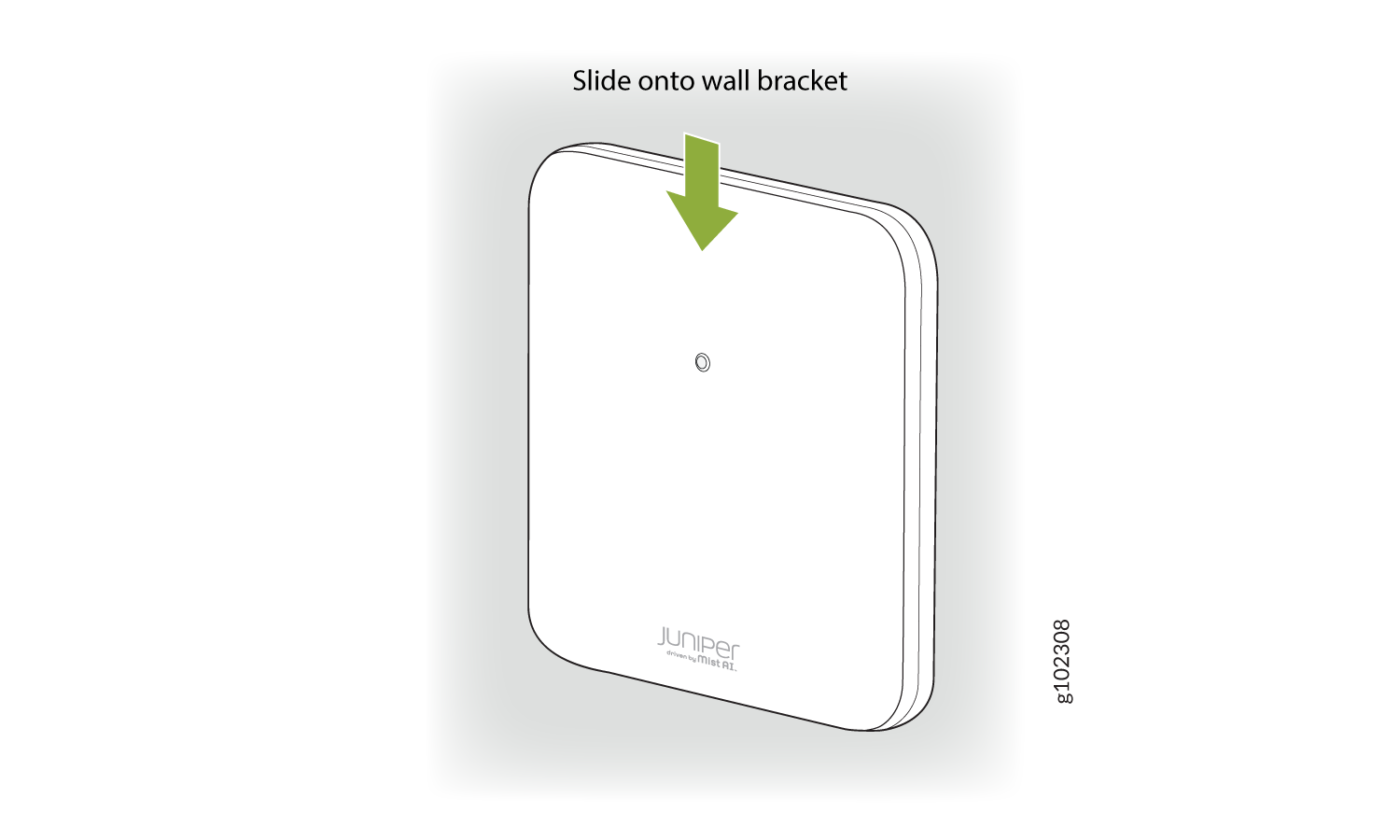

  3. Positionnez le point d’accès de manière à ce que les vis à épaulement de l’AP s’engagent dans les trous de serrure du support de montage. Faites glisser et verrouillez l’AP en place.
    Figure 3 : montage de l’AP sur la boîte Mount the AP on the Single-Gang Junction Box de jonction monogang

This is a US single gang box and it attaches as shown here. And the AP would be installed normally.

This is a US 3 and 1/2 inch round and the BR-U attaches as shown here. And the AP would be installed normally. This is a US 4-inch round and the BR-U attaches as shown here. And the AP would be installed normally.

Montage d’un point d’accès sur une boîte de jonction double gang

Vous pouvez monter un point d’accès (AP) sur une boîte de jonction double gang à l’aide du support de montage universel (APBR-U) fourni avec le point d’accès. Pour monter un AP sur une boîte de jonction double gang :
  1. Fixez le support de montage à la boîte de jonction à double gang à l’aide de quatre vis. Assurez-vous d’insérer les vis dans les trous marqués 2, comme illustré à la Figure 4.

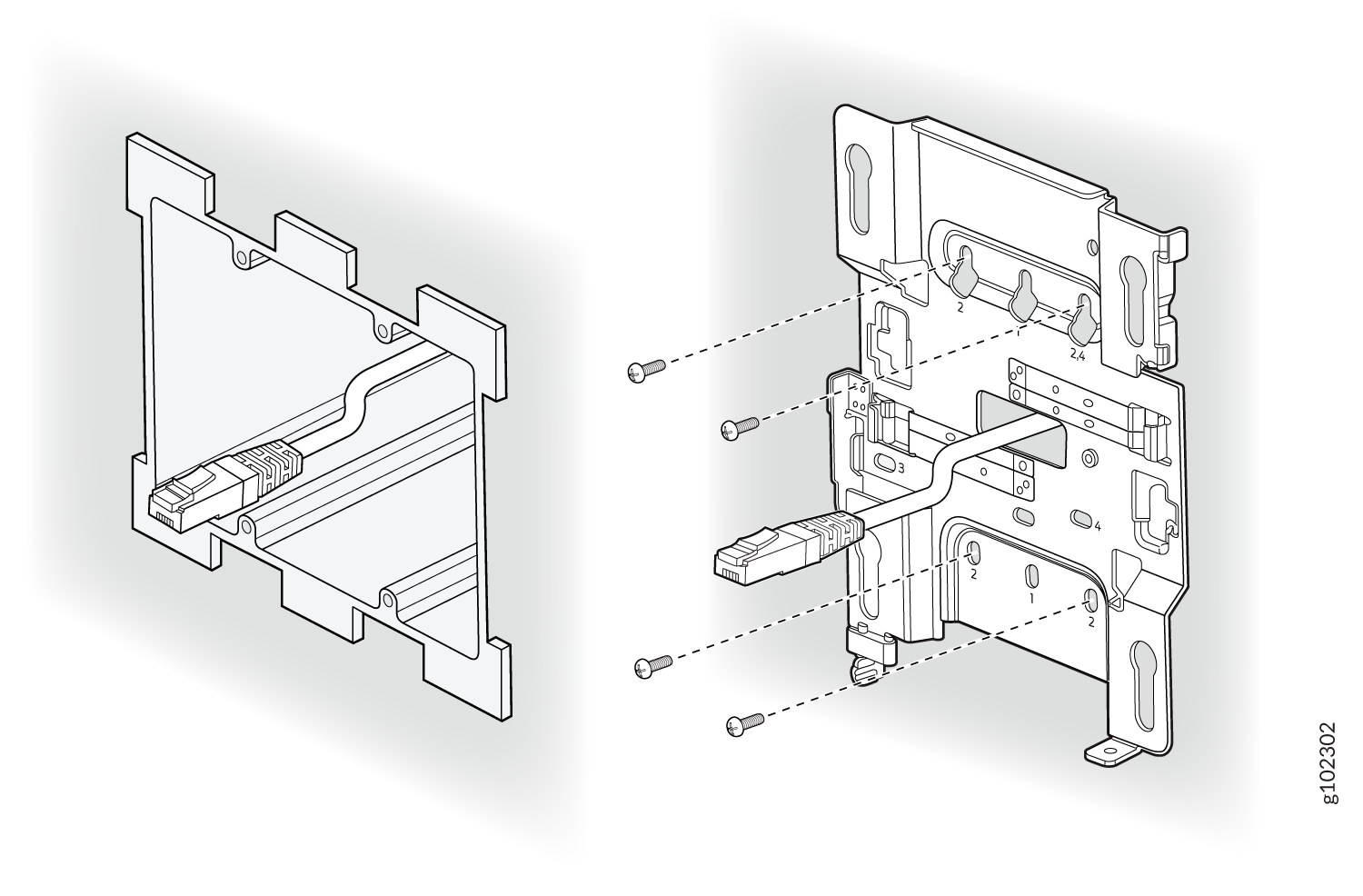

    Figure 4 : Fixez le support de montage APBR-U à la boîte Attach the APBR-U Mounting Bracket to the Double-Gang Junction Box de jonction à double gang
  2. Passez le câble Ethernet à travers le support.
  3. Positionnez le point d’accès de manière à ce que les vis à épaulement de l’AP s’engagent dans les trous de serrure du support de montage. Faites glisser et verrouillez l’AP en place.
    Figure 5 : montage du point d’accès sur la boîte Mount the AP on the Double-Gang Junction Box de jonction Double-gang

This is a US double gang box, and it attaches as shown here. And the AP would be installed normally

Montage d’un point d’accès sur une boîte de jonction UE

Vous pouvez monter un point d’accès (AP) sur une boîte de jonction UE à l’aide du support de montage universel (APBR-U) fourni avec le point d’accès. Pour monter un AP sur une boîte de jonction EU :
  1. Fixez le support de montage à la boîte de jonction EU à l’aide de deux vis. Assurez-vous d’insérer les vis dans les trous marqués 4, comme illustré à la Figure 6.
    Figure 6 : fixation du support de montage APBR-U à une boîte Attach the APBR-U Mounting Bracket to an EU Junction Box de jonction UE
  2. Passez le câble Ethernet à travers le support.
  3. Positionnez le point d’accès de manière à ce que les vis à épaulement de l’AP s’engagent dans les trous de serrure du support de montage. Faites glisser et verrouillez l’AP en place.
    Figure 7 : montage d’un point d’accès sur une boîte Mount an Access Point on an EU Junction Box de jonction UE

Monter un point d’accès sur une boîte de jonction carrée américaine de 4 pouces

Pour monter un point d’accès (AP) sur un US de 4 pouces. Boîte de jonction carrée :
  1. Fixez le support de montage à la boîte de jonction carrée de 4 po à l’aide de deux vis. Assurez-vous d’insérer les vis dans les trous marqués 3, comme illustré à la Figure 8.
    Figure 8 : Fixez le support de montage (APBR-U) à une boîte Attach the Mounting Bracket (APBR-U) to a US 4-Inch Square Junction Box de jonction carrée américaine de 4 pouces
  2. Passez le câble Ethernet à travers le support.
  3. Positionnez le point d’accès de manière à ce que les vis à épaulement de l’AP s’engagent dans les trous de serrure du support de montage. Faites glisser et verrouillez l’AP en place.
    Figure 9 : montage du point d’accès sur une boîte Mount the AP on a US 4-Inch Square Junction Box de jonction carrée américaine de 4 pouces

This is a US 4 inch square mount and attaches as shown here. And the AP would be installed normally.

Montage d’un point d’accès sur une barre en T de 9/16 pouce ou 15/16 pouce

Pour monter un point d’accès (AP) sur un 9/16 po. ou 15/16 po. Barre en T au plafond :

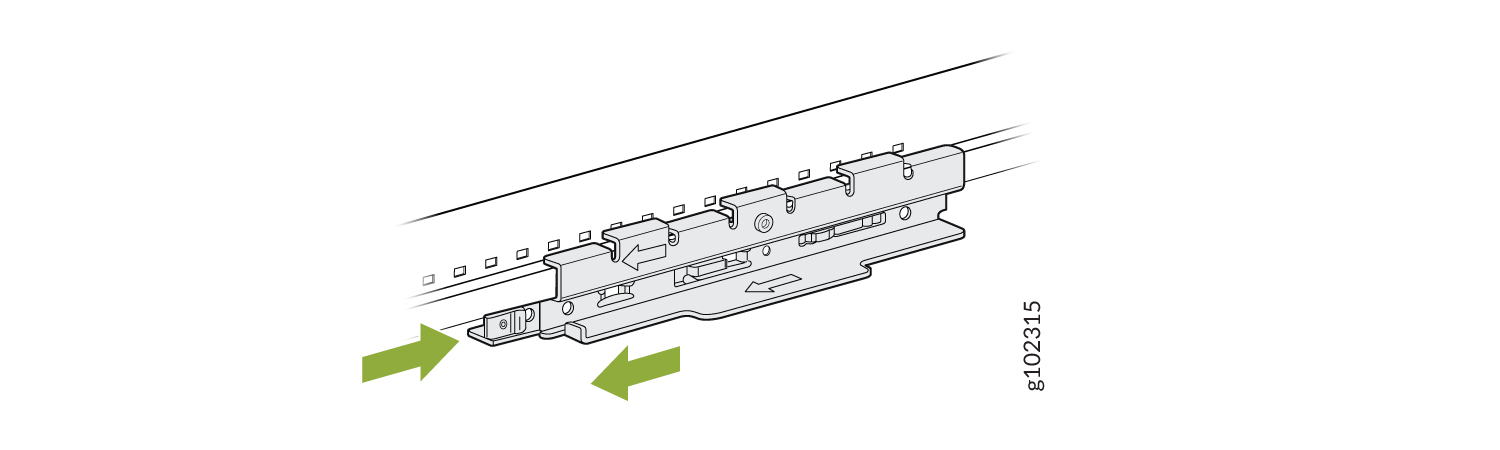

  1. Fixez le support de montage universel (APBR-U) à la barre en T.

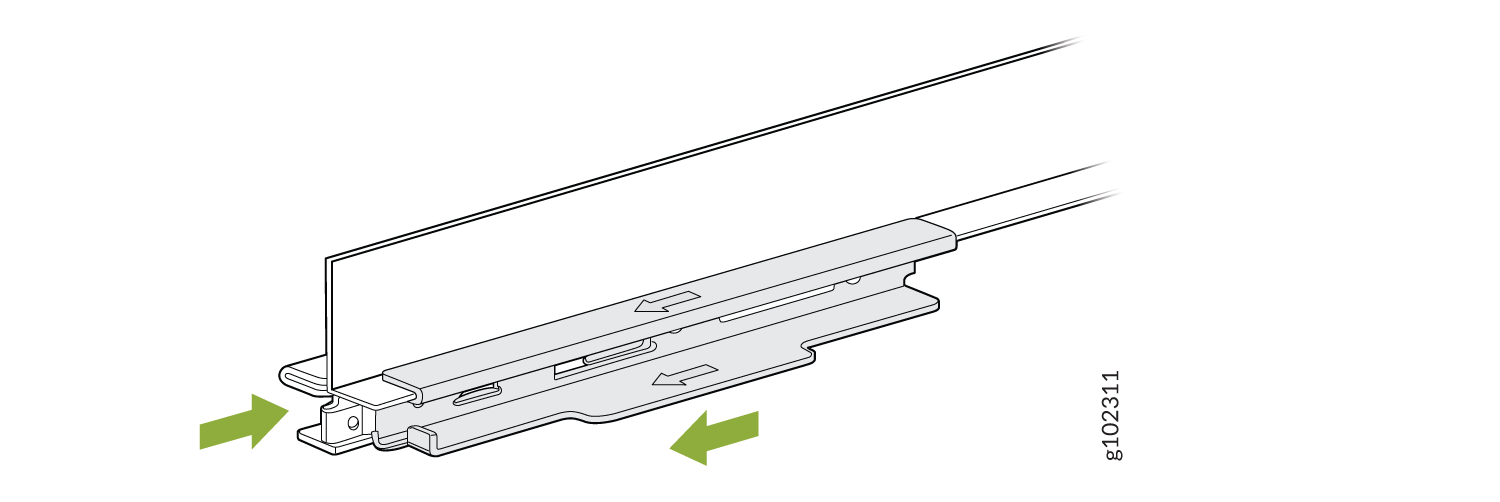

    Figure 10 : Fixez le support de montage (APBR-U) à un câble de 9/16 po ou 15/16 po Barre Attach the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar en T

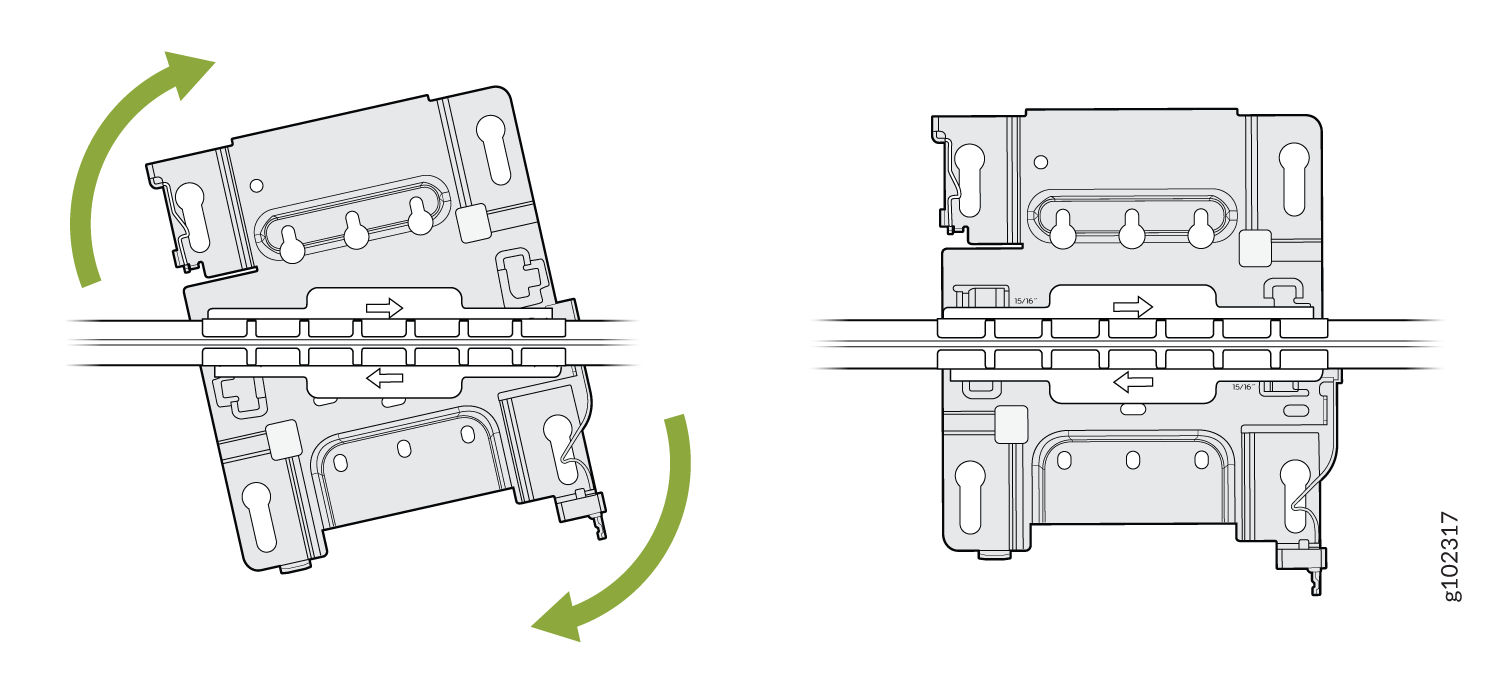

  2. Faites pivoter le support jusqu’à ce que vous entendiez un clic distinct, ce qui indique que le support est verrouillé en place.

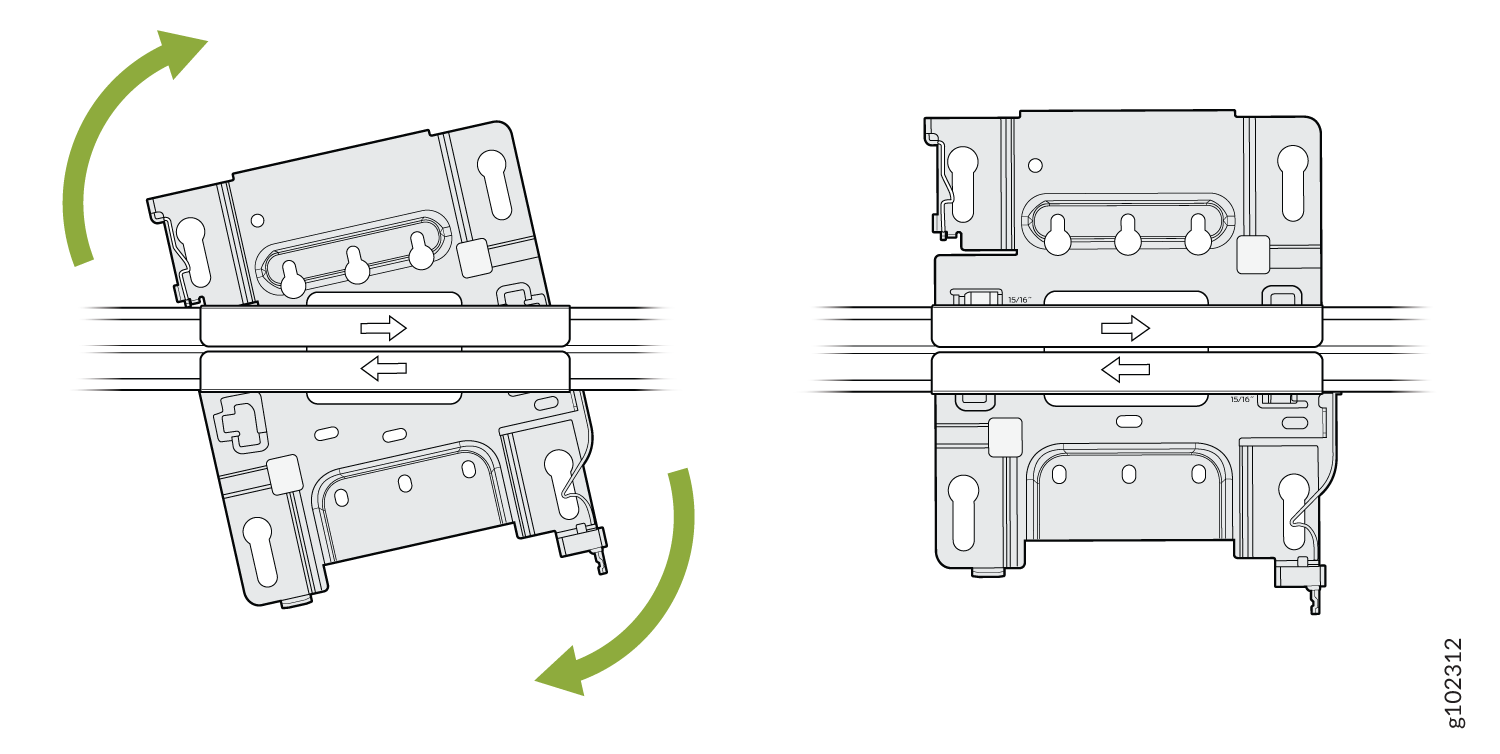

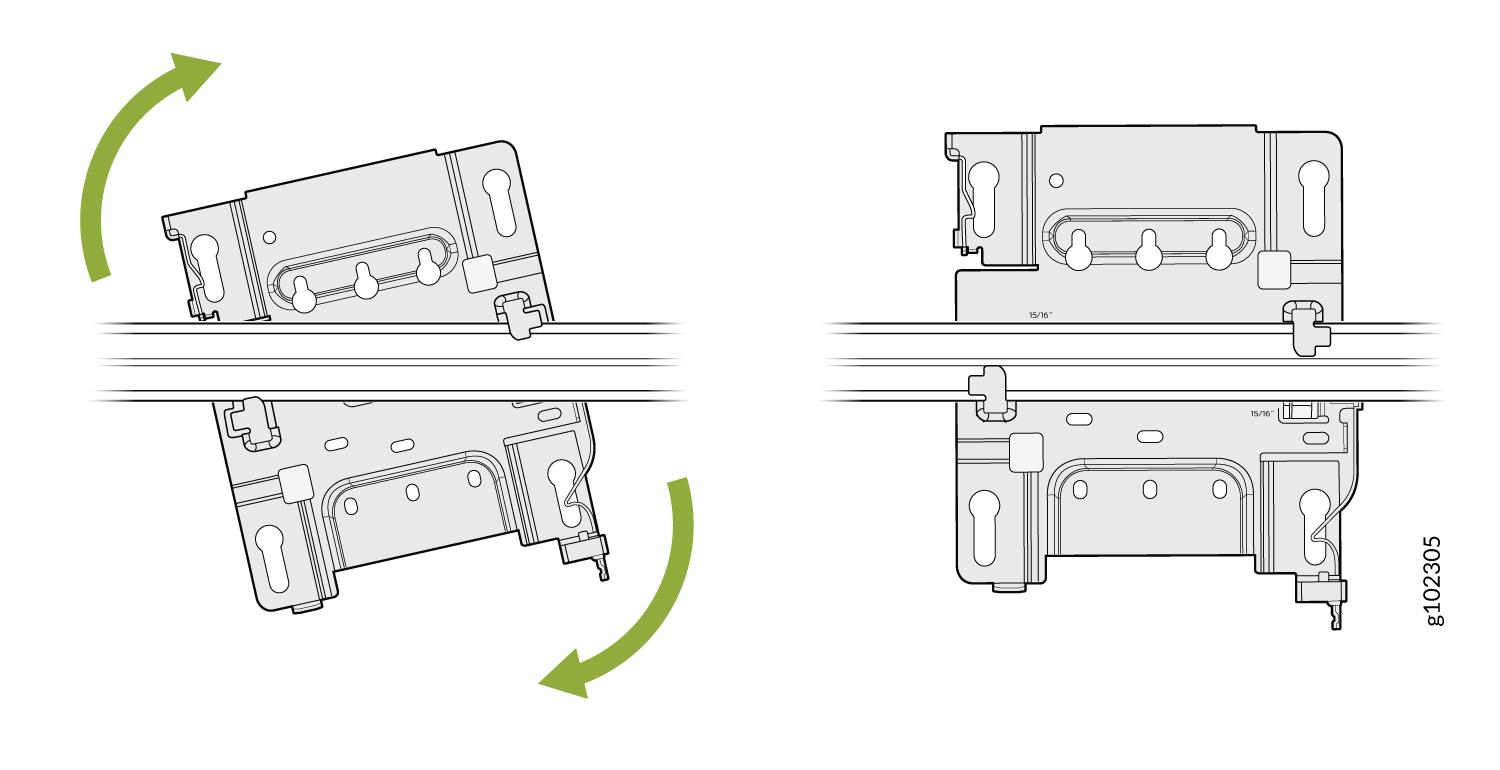

    Figure 11 : Verrouillez le support de montage (APBR-U) sur une taille de 9/16 po ou 15/16 po Barre Lock the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar en T

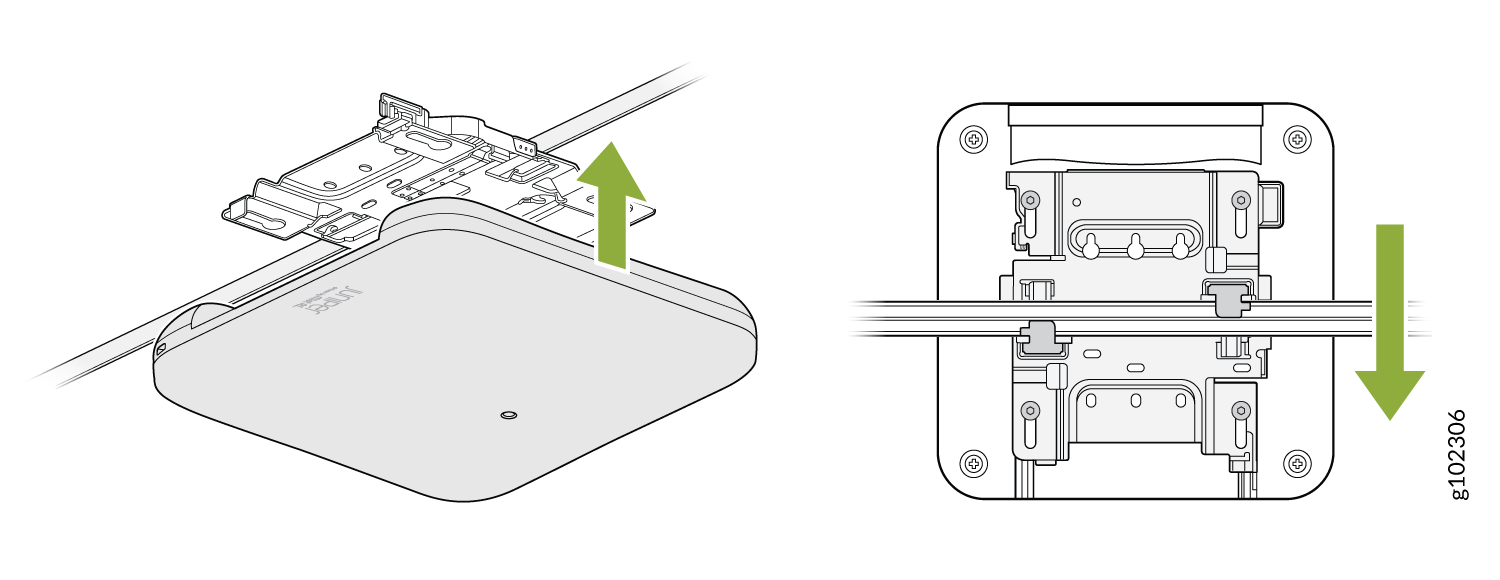

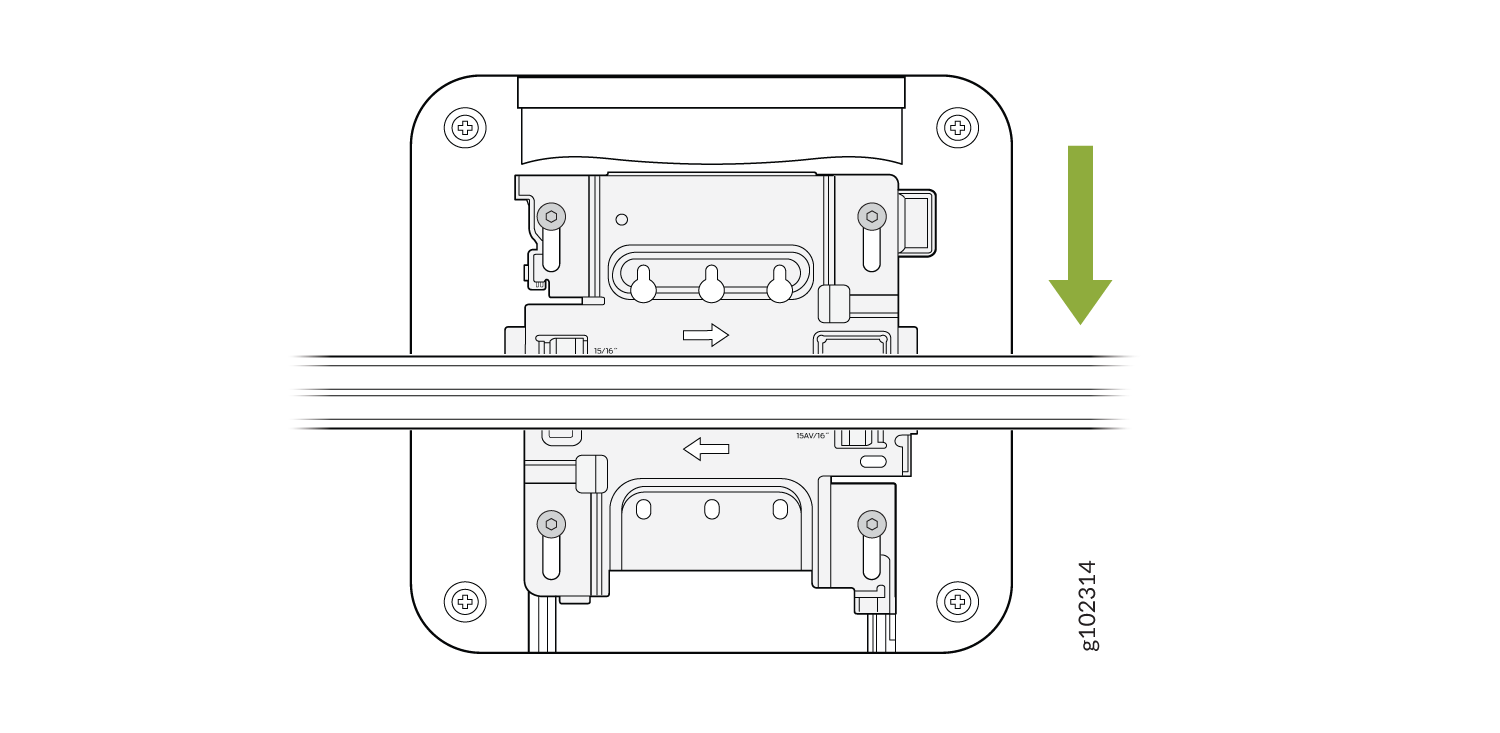

  3. Positionnez l’AP de manière à ce que les trous de serrure du support de montage s’engagent dans les vis à épaulement de l’AP. Faites glisser et verrouillez l’AP en place.

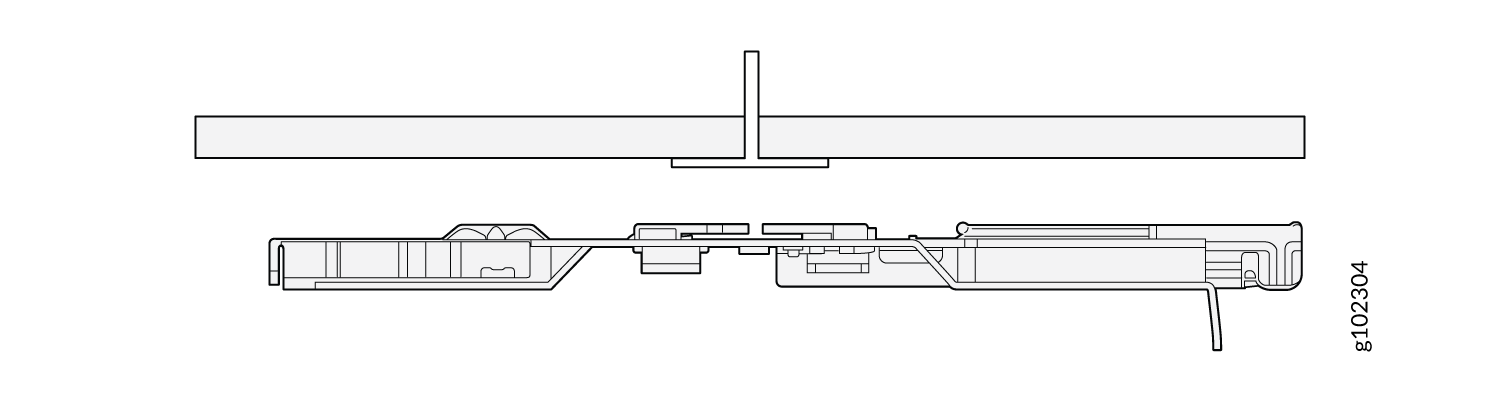

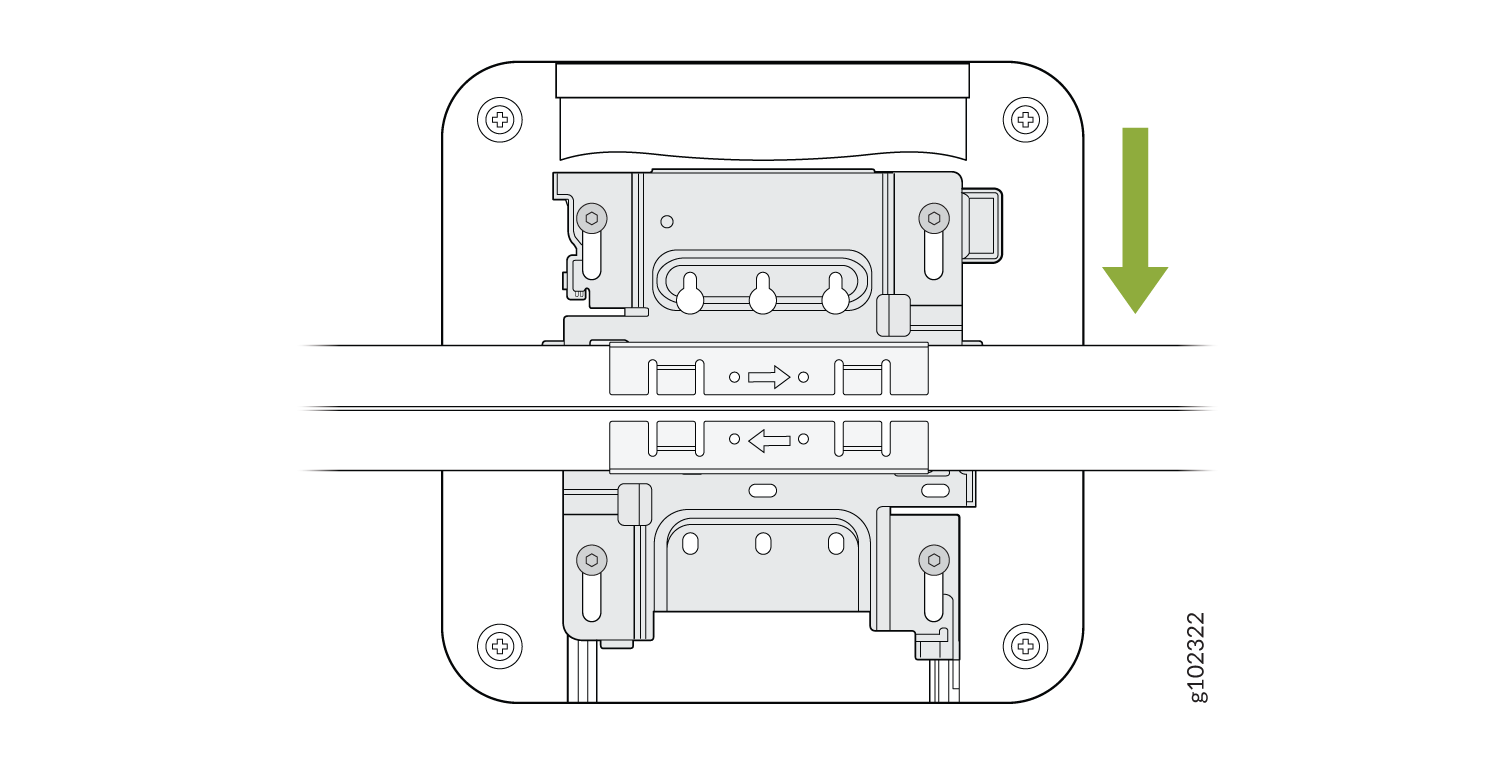

    Figure 12 : fixation de l’AP sur un support de 9/16 po ou 15/16 po Barre Attach the AP to a 9/16-in. or 15/16-in. T-Bar en T

You can directly connect to 9/16ths or 15/16ths T-bar by using these flanges and inserting the bracket as shown. You will hear a click when properly installed. To disconnect, please press the clips as shown and remove the AP. The AP would then be hung as shown. Again, to remove the AP, you must gently press the security lever while you slide it out.

Montage d’un point d’accès sur une barre en T encastrée de 15/16 pouces

Vous devrez utiliser un adaptateur (ADPR-ADP-RT15) ainsi que le support de montage (APBR-U) pour monter un point d'accès (AP) sur un encastré de 15/16 po. Barre en T au plafond. Vous devez commander l’adaptateur ADPR-ADP-RT15 séparément.
  1. Fixez l’adaptateur ADPR-ADP-RT15 à la barre en T.

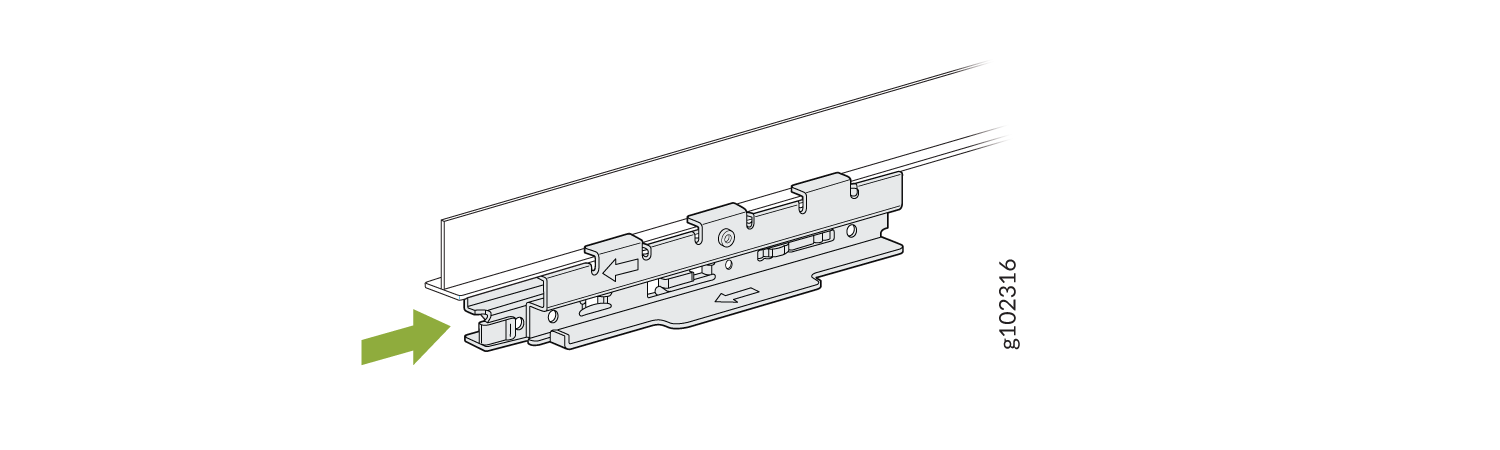

    Figure 13 : Fixez l’adaptateur ADPR-ADP-RT15 à la barre Attach the ADPR-ADP-RT15 Adapter to the T-Bar en T
  2. Fixez le support de montage universel (APBR-U) à l’adaptateur. Faites pivoter le support jusqu’à ce que vous entendiez un clic distinct, ce qui indique que le support est verrouillé en place.
    Figure 14 : fixation du support de montage (APBR-U) à l’adaptateur Attach the Mounting Bracket (APBR-U) to the ADPR-ADP-RT15 Adapter ADPR-ADP-RT15
  3. Positionnez l’AP de manière à ce que les trous de serrure du support de montage s’engagent dans les vis à épaulement de l’AP. Faites glisser et verrouillez l’AP en place.

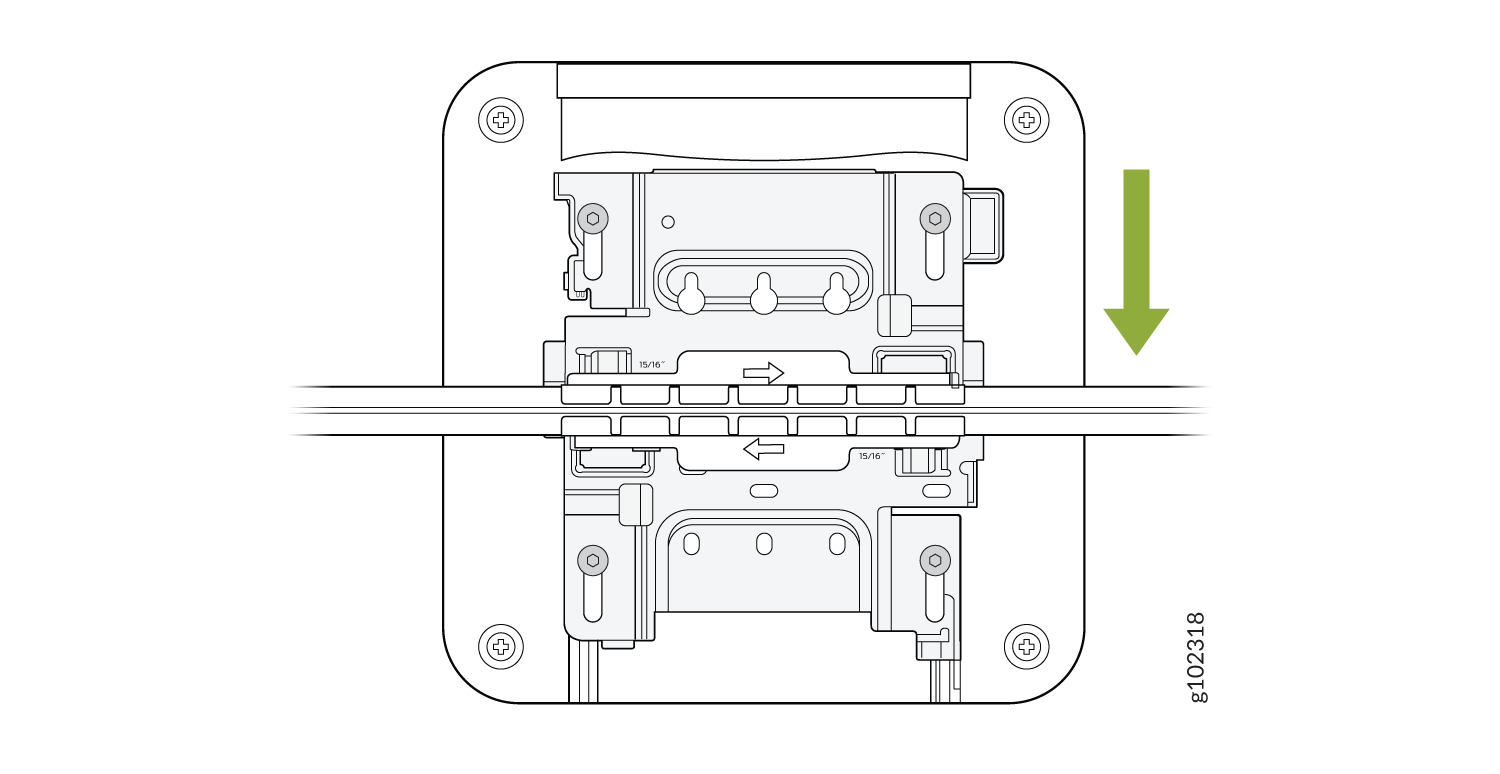

    Figure 15 : fixation du point d’accès à une barre en T 15/16 pouce encastrée Attach the AP to a Recessed 15/16-Inch T-Bar

Montage d’un point d’accès sur une barre en T encastrée de 9/16 pouce ou un rail à canal

Pour monter un point d’accès (AP) sur un encastré de 9/16 po. barre en T au plafond, vous devrez utiliser l'adaptateur ADPR-ADP-CR9 ainsi que le support de montage (APBR-U).
  1. Fixez l’adaptateur ADPR-ADP-CR9 à la barre en T ou au rail du canal.
    Figure 16 : Fixez l’adaptateur ADPR-ADP-CR9 à une barre en T encastrée de 9/16 pouce Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch T-Bar
    Figure 17 : Fixez l’adaptateur ADPR-ADP-CR9 à un rail de canal encastré de 9/16 de pouce Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch Channel Rail
  2. Fixez le support de montage universel (APBR-U) à l’adaptateur. Faites pivoter le support jusqu’à ce que vous entendiez un clic distinct, ce qui indique que le support est verrouillé en place.
    Figure 18 : Fixez le support de montage APBR-U à l’adaptateur Attach the APBR-U Mounting Bracket to the ADPR-ADP-CR9 Adapter ADPR-ADP-CR9
  3. Positionnez l’AP de manière à ce que les trous de serrure du support de montage s’engagent dans les vis à épaulement de l’AP. Faites glisser et verrouillez l’AP en place.
    Figure 19 : fixez le point d’accès à un dispositif encastré de 9/16 po Barre en T ou rail Attach the AP to a Recessed 9/16-in. T-Bar or Channel Rail de canal

For recessed channel ceilings, we use this mount as shown to clip onto the channel. You could then attach the BRU just like you did with the T-bar install shown earlier. To remove it, it's the same process. Sometimes you need to mount to a recessed T-bar and this is the adapter for that, the same theory as the channel adapter.

Montage d’un point d’accès sur une barre en T de 1,5 pouce

Pour monter un point d’accès (AP) sur un 1,5 pouce. barre en T au plafond, vous aurez besoin de l'adaptateur ADPR-ADP-WS15. Vous devez commander l’adaptateur séparément.
  1. Fixez l’adaptateur ADPR-ADP-WS15 à la barre en T.

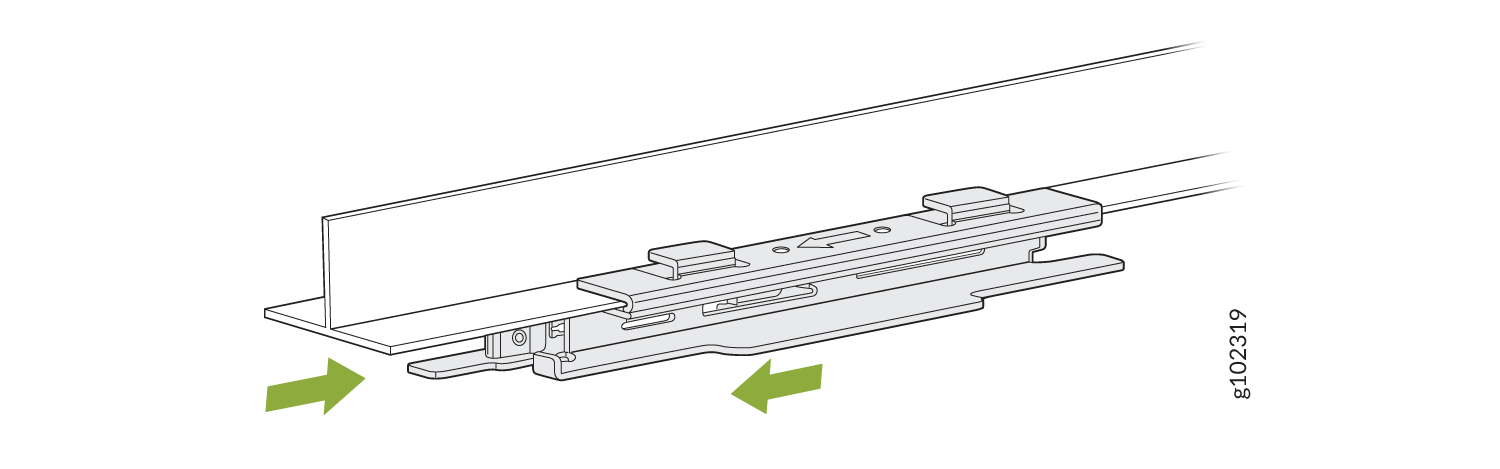

    Figure 20 : Fixez l’adaptateur ADPR-ADP-WS15 à une barre Attach the ADPR-ADP-WS15 Adapter to a 1.5-Inch T-Bar en T de 1,5 pouce
  2. Fixez le support de montage universel (APBR-U) à l’adaptateur. Faites pivoter le support jusqu’à ce que vous entendiez un clic distinct, ce qui indique que le support est verrouillé en place.
    Figure 21 : fixation du support de montage APBR-U à l’adaptateur Attach the APBR-U Mounting Bracket to the ADPR-ADP-WS15 Adapter ADPR-ADP-WS15
  3. Positionnez l’AP de manière à ce que les trous de serrure du support de montage s’engagent dans les vis à épaulement de l’AP. Faites glisser et verrouillez l’AP en place.
    Figure 22 : fixation du point d’accès à une barre Attach the AP to a 1.5-Inch T-Bar en T de 1,5 pouce

Montez un AP21, un AP45 ou un BT11 sur une tige filetée de 5/8 de pouce

Pour monter un AP21 ou un BT11 sur un 5/8 po. tige filetée, vous devrez utiliser le support APBR-T58. que vous devrez commander séparément.

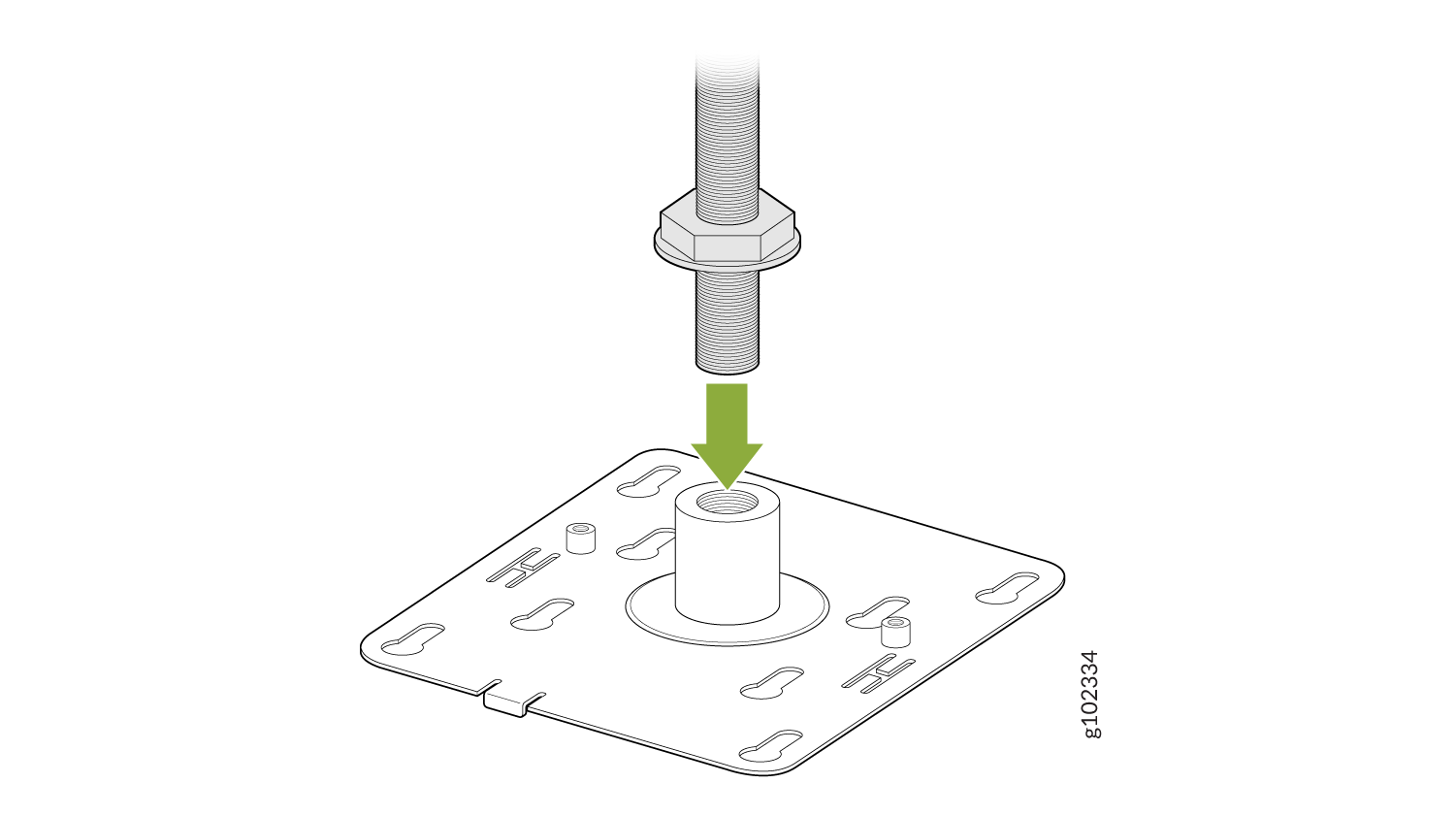

  1. Fixez le support APBR-T58 à la tige filetée à l’aide de la rondelle de blocage et de l’écrou fournis.
    Figure 23 : Fixez le support APBR-T58 à un support de 5/8 po. Tige Attach the APBR-T58 Bracket to a 5/8-in. Threaded Rod filetée
  2. Fixez l’adaptateur de support APBR-SW1 au support de montage APBR-T58 à l’aide de deux vis (fournies avec l’AP).

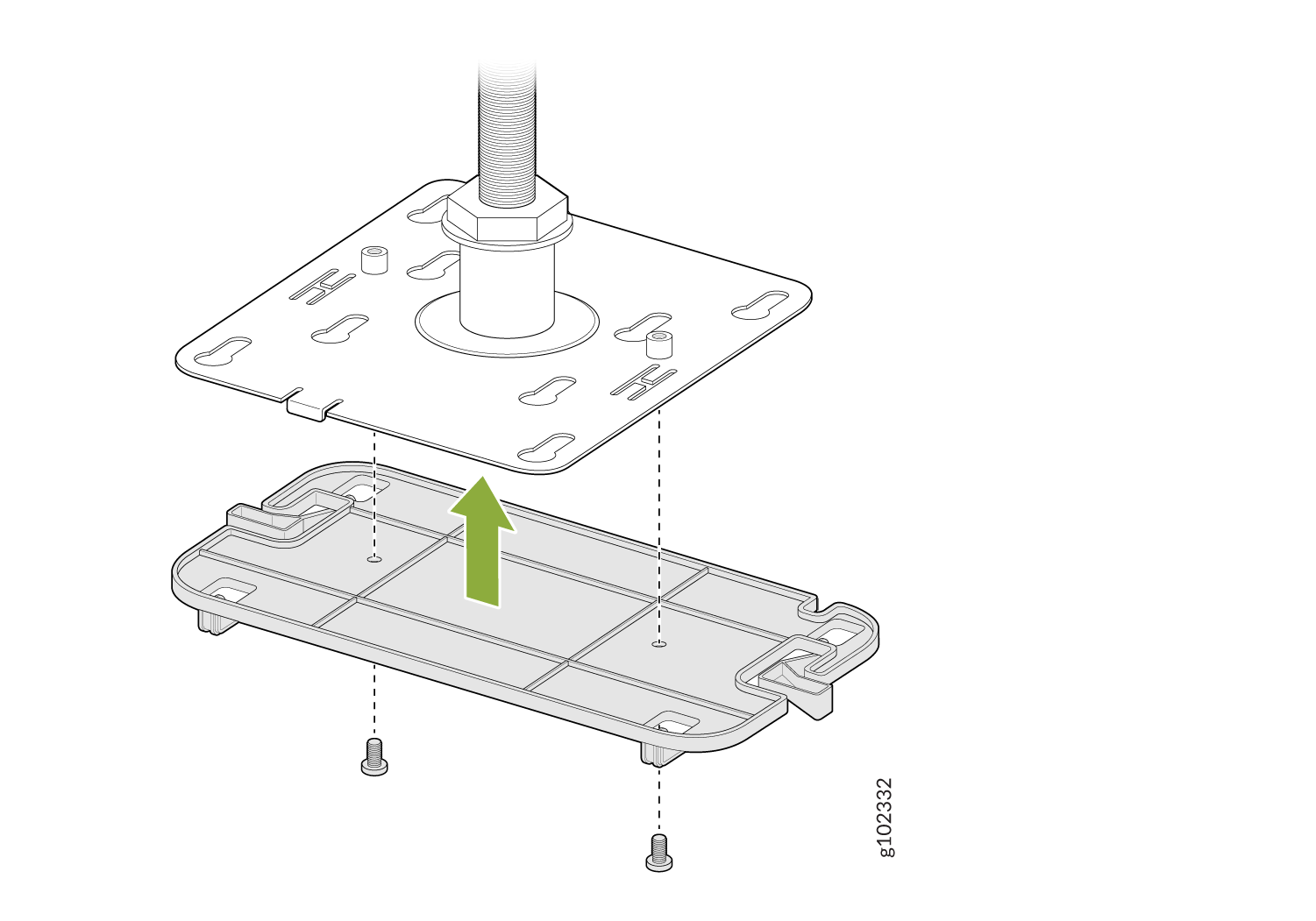

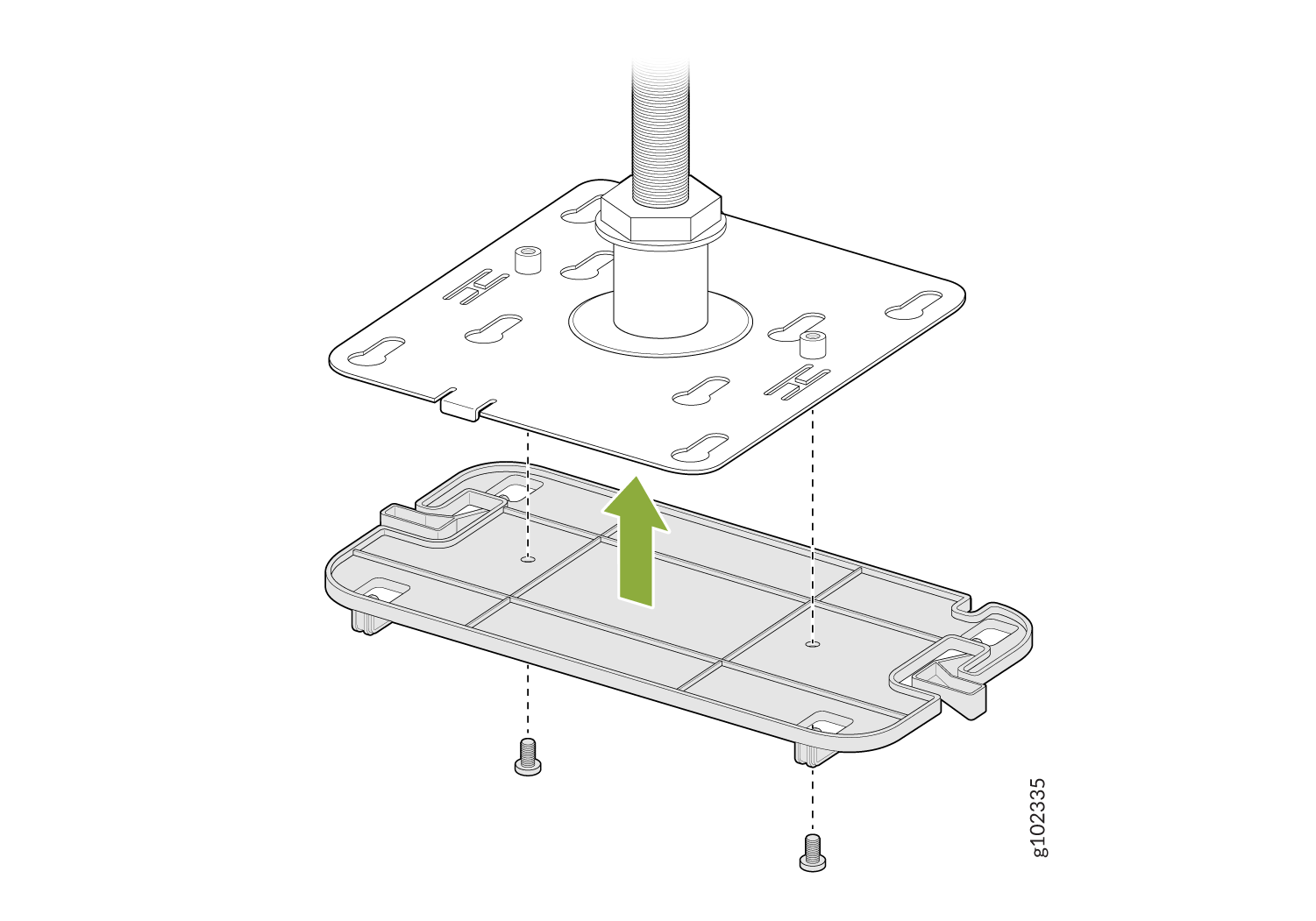

    Figure 24 : fixation de l’adaptateur de support APBR-SW1 au support Attach the APBR-SW1 Bracket Adapter to the APBR-T58 Mounting Bracket de montage APBR-T58

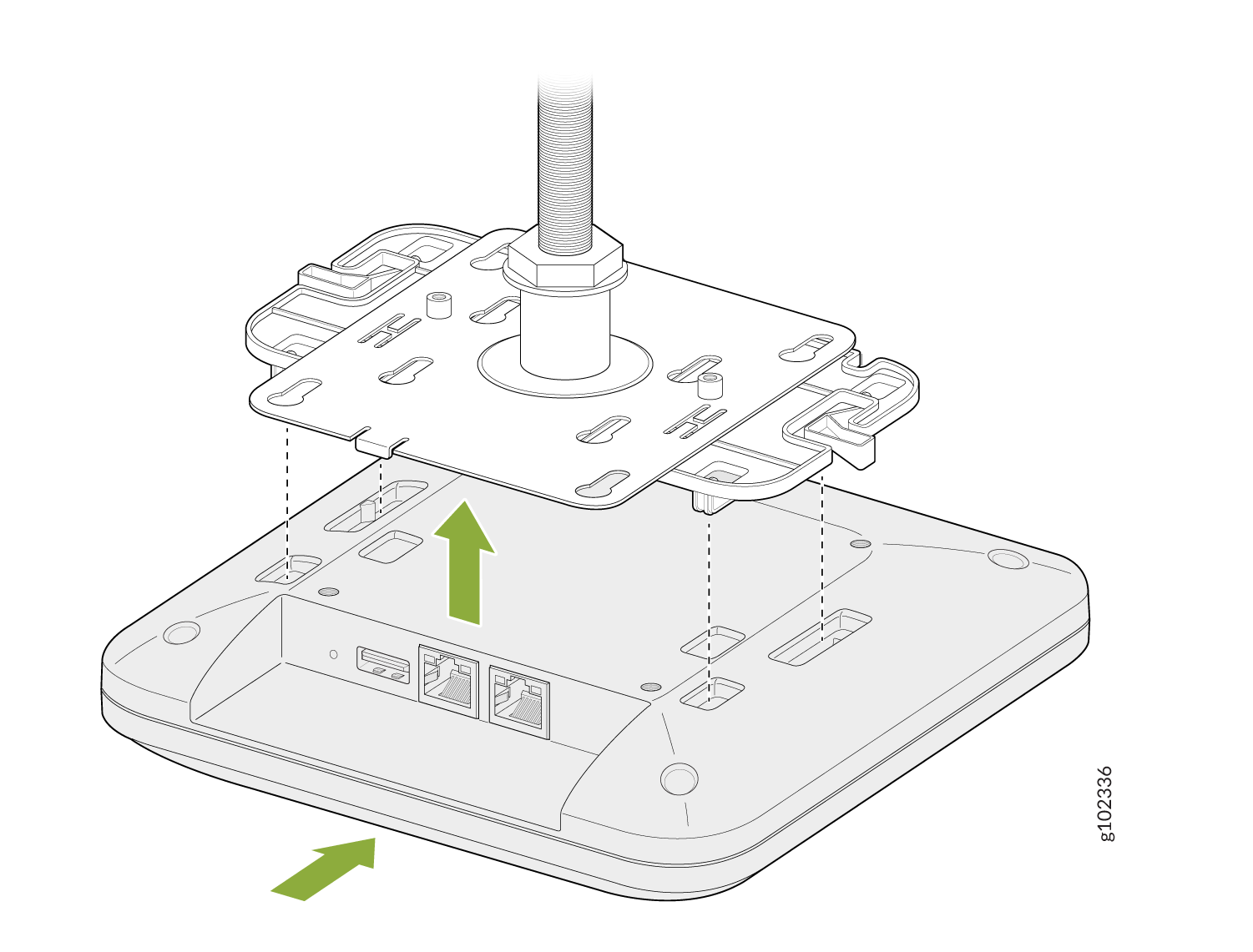

  3. Positionnez le point d’accès de manière à ce que les vis à épaulement de l’AP s’engagent dans les trous de serrure du support de montage. Faites glisser et verrouillez l’AP en place.
    Figure 25 : montage du point d’accès sur une surface de 5/8 po Tige Mount the AP on a 5/8-in. Threaded Rod filetée

Now if you need to mount a BT11 which is our Bluetooth-only unit to this threaded rod mount, there's a special adapter provided as shown. There are two special screw holes provided and those screws are shipped with the bracket. The bracket to a BT11 there are four indentations as shown which the bracket will clip into. To remove, depress the latches as shown and it will slide back out. Now you use the 2 screws to connect both brackets and attach the BT11.

Montez un AP21, un AP45 ou un BT11 sur une tige filetée de 16 mm

Pour monter un point d'accès (AP) sur une tige filetée de 16 mm, vous aurez besoin du support APBR-M16.
  1. Fixez le support APBR-M16 à la tige filetée à l’aide de la rondelle de blocage et de l’écrou fournis.
    Figure 26 : fixation du support APBR-T58 à une tige Attach the APBR-T58 Bracket to a 16-mm Threaded Rod filetée de 16 mm
  2. Fixez l’adaptateur de support APBR-SW1 au support de montage APBR-M16 à l’aide de deux vis (fournies avec l’AP).
    Figure 27 : fixation de l’adaptateur de support APBR-SW1 au support Attach the APBR-SW1 Bracket Adapter to the APBR-M16 Mounting Bracket de montage APBR-M16
  3. Positionnez le point d’accès de manière à ce que les vis à épaulement de l’AP s’engagent dans les trous de serrure du support de montage. Faites glisser et verrouillez l’AP en place.
    Figure 28 : montage de l’AP21 ou du BT11 sur une tige Mount the AP21 or BT11 on a 16-mm Threaded Rod filetée de 16 mm
