Présentation du système ACX2200
Présentation du routeur métro universel ACX2200
Le routeur métro universel ACX2200 est principalement conçu pour fournir une gestion supérieure pour un provisionnement rapide du réseau d’accès. Les routeurs ACX Series prennent en charge de riches fonctionnalités Gigabit Ethernet et 10 Gigabit Ethernet pour la liaison montante, ainsi que la prise en charge des interfaces héritées et des interfaces Gigabit Ethernet pour la connectivité radio et NodeB dans un format compact qui est renforcé contre les conditions environnementales et refroidi passivement. Un MPLS transparent et de bout en bout peut être utilisé pour répondre aux exigences héritées et émergentes afin de fournir la base d’un réseau convergé qui utilise la même infrastructure de backhaul mobile pour les services professionnels ou résidentiels.
Avantages du routeur ACX2200
Flexible design—Un moteur de service intégré rend l’ACX2200 entièrement personnalisable et pérenne pour les exigences LTE-Advanced et 5G. L’ACX2200 fournit une plate-forme de prestation de services transparente et de bout en bout qui peut se développer et s’adapter à l’évolution des attentes des abonnés et des demandes de trafic.
Improved operational efficiency with zero-touch deployment (ZTD)— Les routeurs ACX Series prennent en charge un modèle de déploiement sans intervention (ZTD) qui réduit considérablement le temps d’installation et de provisionnement de nouveaux équipements, ce qui améliore l’efficacité opérationnelle.
Installation flexibility with an environmentally hardened design— La plupart des routeurs ACX Series sont résistants aux températures extrêmes et prennent en charge le refroidissement passif pour les déploiements en extérieur dans des conditions météorologiques extrêmes.
Description du châssis
Le routeur ACX Series est un routeur à carte unique doté d’un moteur de routage intégré et d’un moteur de transfert de paquets doté d’un « pseudo » concentrateur PIC flexible (FPC 0 dans la CLI). Comme il n’y a pas de structure de commutation, le moteur de transfert de paquets unique prend en charge à la fois le transfert de paquets entrant et sortant :
Moteur de routage : fournit des services de routage de couche 3 et une gestion du réseau.
Moteur de transfert de paquets : effectue la commutation de paquets de couche 2 et de couche 3, la recherche de routes et le transfert de paquets.
Le routeur ACX Series est alimenté par Junos OS et prend en charge des fonctionnalités étendues de couche 2 et de couche 3, IP et MPLS avec l’ingénierie du trafic, la gestion du réseau riche, la gestion des pannes, la surveillance des services et les capacités d’exploitation, d’administration et de maintenance (OAM), ainsi qu’un système de kit de développement logiciel (SDK) ouvert qui permet aux fournisseurs de personnaliser et d’intégrer les opérations avec leurs propres systèmes de gestion. Pour obtenir la liste de la documentation relative à Junos OS, voir https://www.juniper.net/documentation/software/junos/.
Dans le cadre du backhaul mobile, le routeur ACX Series sur le site cellulaire et le routeur MX Series au niveau de la couche d’agrégation fournissent des fonctionnalités Ethernet, MPLS et OAM complètes avec Junos OS qui s’exécute sur les deux plates-formes.

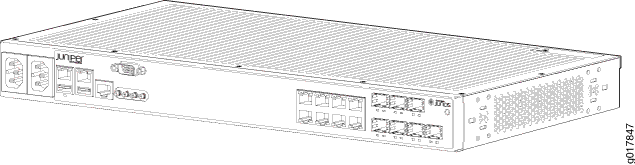

Le routeur ACX2200 est un routeur de passerelle compact qui est une unité de rack (U; c’est-à-dire 1,75 in ou 4,45 cm) de haut. Plusieurs routeurs de passerelle peuvent être empilés dans un seul rack du sol au plafond pour augmenter la densité de ports par unité d’espace.
Le châssis est une structure de tôle rigide qui abrite tous les autres composants du routeur (voir figure 1 et figure 2). Le châssis mesure 1,75 in. (4,45 cm) de haut, 9,4 in. (24 cm) de profondeur et 44,5 cm de large. Les bords extérieurs des supports de montage étendent la largeur à 48 cm (des supports de montage avant à l’arrière du châssis). Le châssis est installé en 11,81 in standard. (300 mm) de profondeur (ou plus) armoires fermées, 19 in. les racks d’équipement ou les racks à châssis ouvert de télécommunications.
Les routeurs compacts mesurent 1 U de haut. Plusieurs routeurs peuvent être empilés dans un seul rack du sol au plafond pour augmenter la densité de ports par unité de surface.
Les routeurs ACX2200 contiennent quatre ports Gigabit Ethernet RJ-45, quatre ports gigabit Ethernet combinés (soit ports Gigabit Ethernet RJ-45 ou ports Gigabit Ethernet SFP), deux ports SFP Gigabit Ethernet et deux ports SFP+ 10 Gigabit Ethernet. Utilisez un seul ensemble de ces ports combinés ( étiquetés COMBO PORTS) à la fois.
ACX2200
ACX2200
Mappage terminologique matériel et CLI des routeurs ACX2200
Le tableau 1 décrit les termes matériels utilisés dans la documentation sur le routeur ACX2200 et les termes correspondants utilisés dans l’interface de ligne de commande (CLI) Junos OS. La figure 3 montre l’emplacement des ports des interfaces.
Élément matériel (comme affiché dans la CLI) |
Description (comme affiché dans la CLI) |
Valeur (comme indiqué dans la CLI) |
Élément de la documentation |
Informations complémentaires |
|---|---|---|---|---|
Châssis |
ACX2200 |
– |
Châssis de routeur |
Spécifications physiques du châssis pour les routeurs ACX2200 |
FPC (n) |
Nom abrégé du concentrateur PIC flexible (FPC) ACX2200 |
La valeur est n toujours 0. |
Le routeur n’a pas de SPC réels. Dans ce cas, FPC fait référence au routeur lui-même |
|
PIC (n) |
Nom abrégé de la carte d’interface physique (PIC) |
n est une valeur comprise entre 0 et 3. |
Le routeur n’a pas d’équipements PIC réels ; voir les entrées des PIC 0 à PIC 3 pour l’élément équivalent sur le routeur |
|
4x 1GE (RJ-45) |
PIC 0 |
Ports de liaison montante intégrés sur le panneau avant du routeur |
||
L’un des éléments suivants :
|
PIC 1 |
Ports de liaison montante intégrés sur le panneau avant du routeur |
||
2x 1GE (SFP) |
PIC 2 |
Ports de liaison montante intégrés sur le panneau avant du routeur |
||
2x 10GE (SFP+) |
PIC 3 |
Ports de liaison montante intégrés sur le panneau avant du routeur |
||
Xcvr (n) |
Nom abrégé de l’émetteur-récepteur |
n est une valeur équivalente au nombre de ports sur lesquels l’émetteur-récepteur est installé. |
Émetteurs-récepteurs optiques |
|
Bloc d’alimentation (n) |
Bloc d’alimentation intégré |
La valeur est n toujours 0. |
Bloc d’alimentation CC |
|
Fan |
Fan
Note:
Les routeurs ACX2200 sont des modèles sans ventilateur. |
– |
Fan |
Système de refroidissement et flux d’air dans un routeur ACX2200 |
Flux de paquets sur les routeurs ACX Series
L’architecture de classe de service (CoS) des routeurs ACX Series est en principe similaire à celle des routeurs MX Series. L’architecture générale des routeurs ACX Series est illustrée en figure 4.
de données du routeur ACX Series
Selon le modèle, les routeurs ACX contiennent un moteur de routage intégré et un moteur de transfert de paquets et peuvent contenir à la fois des ports T1/E1 et Gigabit Ethernet.
Le moteur de transfert de paquets dispose d’un ou deux « pseudo » concentrateurs PIC flexibles. Comme il n’y a pas de structure de commutation, le moteur unique de transfert de paquets prend en charge à la fois le transfert de paquets entrant et sortant.
La classification fixe place tous les paquets dans la même classe de transfert, ou les classifications multi-champs (MF) ou d’agrégation de comportement (BA) habituelles peuvent être utilisées pour traiter les paquets différemment. La classification BA avec filtres de pare-feu peut être utilisée pour la classification basée sur la priorité IP, DSCP, IEEE ou d’autres bits de la trame ou de l’en-tête de paquet.
Cependant, les routeurs ACX Series peuvent également utiliser plusieurs classificateurs BA sur la même interface physique. Les interfaces physiques n’ont pas besoin d’utiliser le même type de classificateur BA. Par exemple, une interface physique unique peut utiliser des classificateurs basés sur la priorité IP ainsi que IEEE 802.1p. Si les bits CoS d’intérêt se trouvent sur la balise VLAN interne d’une interface VLAN à double balisage, le classificateur peut examiner les bits internes ou externes. (Par défaut, la classification est effectuée en fonction de la balise VLAN externe.)
Huit files d’attente par port de sortie prennent en charge la planification à l’aide du mécanisme WDRR (Weighted Deficit Round-Robin), une forme de service de file d’attente round-robin. Les niveaux de priorité pris en charge sont stricts-haut et par défaut (faible). L’architecture de routeur ACX Series prend en charge à la fois la détection aléatoire pondérée précoce (WRED) et la chute de queue pondérée (WTD).
Toutes les fonctionnalités CoS sont prises en charge à la vitesse de ligne.

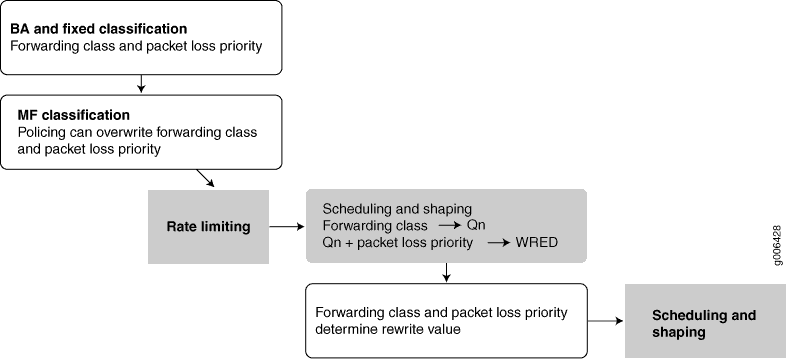

Le pipeline de paquets via un routeur ACX Series est illustré en figure 5. Notez que la limitation de débit s’effectue à l’aide d’une architecture intégrée avec toutes les autres fonctions CoS. La planification et la mise en forme sont prises en charge du côté de la sortie.
paquets du routeur ACX Series
Voir aussi
Protocoles et applications pris en charge par le routeur ACX2200
Le tableau 2 contient la première prise en charge de la version Junos OS pour les protocoles et les applications sur les routeurs ACX2200. Un tableau de bord indique que le protocole ou l’application n’est pas pris en charge.
Le niveau hiérarchique [edit logical-systems logical-system-name] n’est pas pris en charge sur les routeurs ACX Series.
Protocole ou application |
Première version de Junos OS prise en charge |
|---|---|
| Types d’interface et d’encapsulation | |
Interfaces Ethernet : 10/100/1000, 1G, 10G |
12,3 X 54 à D15 |
Interfaces ATM (y compris les interfaces IMA) |
– |
E1 Interfaces |
– |
T1 Interfaces |
– |
Interfaces d’émulation de circuit |
– |
| Couche 3 | |
Routes statiques |
12,3 X 54 à D15 |
OSPF |
12,3 X 54 à D15 |
IS-IS |
12,3 X 54 à D15 |
Protocole ICMP (Internet Control Message Protocol) |
12,3 X 54 à D15 |
Protocole ARP (Address Resolution Protocol) |
12,3 X 54 à D15 |
Protocole BFD (Bidirectional Forwarding Detection) |
12,3 X 54 à D15 |
Protocole DHCP (Dynamic Host Configuration Protocol) |
12,3 X 54 à D15 |
REROUTAGE RAPIDE IP (FRR) (OSPF, IS-IS) |
12,3 X 54 à D15 |
Unité de transmission maximale (MTU) 1518 |
12,3 X 54 à D15 |
RSVP |
12,3 X 54 à D15 |
LDP (ciblé et direct) |
12,3 X 54 à D15 |
| MPLS, VPLS, VPN | |
Chemin statique de commutation d’étiquettes (LSP) |
12,3 X 54 à D15 |
FRR |
12,3 X 54 à D15 |
Ingénierie du trafic |
12,3 X 54 à D15 |
Ingénierie du trafic Diffserv |
12,3 X 54 à D15 |
E-LINE |
12,3 X 54 à D15 |
Émulation pseudowire Edge to Edge [PWE3 (signalé)] |
12,3 X 54 à D15 |
PWs Ethernet statiques |
12,3 X 54 à D15 |
Circuits de couche 2 |
12,3 X 54 à D15 |
Surveillance CC IEE802.1ag sur les pseudowires actifs et de réserve |
12,3 X 54 à D15 |
Protection de périphérie à l’aide de fonctions statiques (Virtual Private Wire Service (VPWS) |
12,3 X 54 à D15 |
| Ethernet de couche 2 | |
OAM EFM 802.3ah |
12,3 X 54 à D15 |
Gestion des pannes de connectivité (CFM) 802.1ag |
12,3 X 54 à D15 |
Type, longueur et valeur de l’interface IEE802.1ag (TLV) |
12,3 X 54 à D15 |
| Qos | |
Filtres de pare-feu (liste de contrôle d’accès, ACL) : inet de la famille |
12,3 X 54 à D15 |
Conditions de correspondance pour le trafic MPLS (routeurs ACX Series) |
12,3 X 54 à D15 |
Filtres de pare-feu : famille ccc/any |
12,3 X 54 à D15 |
Contrôle : par interface logique |
12,3 X 54 à D15 |
Contrôle : par interface physique |
12,3 X 54 à D15 |
Maintien de l’ordre par famille |
12,3 X 54 à D15 |
TrTCM (conscient des couleurs, daltonien) |
12,3 X 54 à D15 |
SrTCM (conscient des couleurs, daltonien) |
12,3 X 54 à D15 |
Protection des hôtes |
12,3 X 54 à D15 |
8 files d’attente par port |
12,3 X 54 à D15 |
Mise en file d’attente prioritaire |
12,3 X 54 à D15 |
Contrôle des débits |
12,3 X 54 à D15 |
Planification avec deux priorités différentes |
12,3 X 54 à D15 |
File d’attente à faible latence (LLQ) |
12,3 X 54 à D15 |
WRED avec deux niveaux de DP |
12,3 X 54 à D15 |
Classification : DSCP |
12,3 X 54 à D15 |
Classification — EXP MPLS |
12,3 X 54 à D15 |
Classification — IEEE 802.1p |
12,3 X 54 à D15 |
Réécriture : DSCP |
12,3 X 54 à D15 |
Réécrire MPLS EXP |
12,3 X 54 à D15 |
Réécriture 802.1p |
12,3 X 54 à D15 |
Réécrire MPLS et DSCP en différentes valeurs |
12,3 X 54 à D15 |
| Timing | |
Horloge client –1588-v2, 1588-2008 |
12,3 X 54 à D15 |
Synce |
12,3 X 54 à D15 |
Approvisionnement de synchronisation intégré aux bâtiments (BITS) |
12,3 X 54 à D15 |
Synchronisation de l’horloge |
12,3 X 54 à D15 |
Horloge redondante (plusieurs horloges principales 1 588) |
– |
| OAM, dépannage, facilité de gestion, interception légale | |
Protocole NTP (Network Time Protocol) |
12,3 X 54 à D15 |
SNMP |
12,3 X 54 à D15 |
802.1ag CFM |
12,3 X 54 à D15 |
802.3ah EFM |
12,3 X 54 à D15 |
Gestion des pannes et des performances Y.1731 |
12,3 X 54 à D15 |
MPLS OAM |
12,3 X 54 à D15 |
RMON |
12,3 X 54 à D15 |
Traceroute de couche 2 |
12,3 X 54 à D15 |
DNS |
12,3 X 54 à D15 |
TFTP pour les téléchargements de logiciels |
12,3 X 54 à D15 |
Mise en miroir de ports [mise en miroir de port local] |
12,3 X 54 à D15 |
Bouclage d’interface |
12,3 X 54 à D15 |
Octets d’interface et statistiques de paquets (complets, comme implémentés dans Junos OS) |
12,3 X 54 à D15 |
Statistiques des files d’attente d’interface |
12,3 X 54 à D15 |
Supprimer les statistiques de paquets |
12,3 X 54 à D15 |
Distinguer chaque connexion 802.1ag par VLAN-ID |
12,3 X 54 à D15 |
Mode de surveillance passive de l’interface |
12,3 X 54 à D15 |
Miroir multipacket |
– |
| Sécurité | |
TACACS AAA |
12,3 X 54 à D15 |
Authentification RADIUS |
12,3 X 54 à D15 |
Prévention DOS du plan de contrôle |
12,3 X 54 à D15 |
| Haute disponibilité | |
MPLS FRR |
12,3 X 54 à D15 |
BFD |
12,3 X 54 à D15 |
| ATM Transport | |
ATM sur PWE3 |
12,3 X 54 à D15 |
RFC4717 Encapsulation ATM : S6.1 ATM N en mode une cellule (requis par la norme) |
12,3 X 54 à D15 |
RFC4717 : S6.3 —Encapsulation ATM AAL5 SDU (facultatif) |
12,3 X 54 à D15 |
MOT de contrôle ATM PWE3 |
12,3 X 54 à D15 |
ATM PWE3 au moyen d’étiquettes dynamiques |
12,3 X 54 à D15 |
Permutation VPI/VCI ATM |
12,3 X 54 à D15 |
Suppression des cellules atm inactives/non attribuées |
12,3 X 54 à D15 |
Prise en charge ATM du mode promiscuous N à 1 PW : 1 PW par port et 1 PW par VPI |
12,3 X 54 à D15 |
Concaténation des cellules (1 à 30 cellules par paquet) |
12,3 X 54 à D15 |
Compteurs de paquets/octets par VP et VC |
12,3 X 54 à D15 |
ATM IMA |
12,3 X 54 à D15 |
| ATM Encapsulation | |
AAL5 SDU [relais de cellule n-à-1] |
12,3 X 54 à D15 |
| File d’attente ATM | |
Catégories de services ATM (CBR, nrt-VBR, UBR) vers l’UNI |
12,3 X 54 à D15 |
MAP des catégories de services ATM vers des bits PW EXP |
12,3 X 54 à D15 |
Contrôle des entrées par VC |
12,3 X 54 à D15 |
Mise en forme des sorties VC |
12,3 X 54 à D15 |
Élimination précoce des paquets |
12,3 X 54 à D15 |
| Mibs | |
MIB SNMP standard |
12,3 X 54 à D15 |
MIB spécifiques à l’entreprise Juniper Networks |
12,3 X 54 à D15 |
| TDM Pseudowire | |
TDM sur paquet agnostique (SAToP) |
12,3 X 54 à D15 |
