VPLS-LDP VPN

Das VPLS-LDP-VPN basiert auf dem IETF Lasserre/Kompella-Entwurf und wird von Cisco und allen anderen Anbietern außer Juniper implementiert. Führen Sie die folgenden Schritte aus, um ein VPLS-LDP-VPN zu konfigurieren:

  1. Identifizieren Sie zunächst für das VPLS-LDP eine Reihe von PEs mit verfügbaren PE-facing CE-Schnittstellen, die als VPLS-Anschlussschaltungen zugewiesen werden können.
  2. Rufen Sie als Nächstes das Fenster VPN hinzufügen auf und wählen Sie VPLS-LDP VPN aus. In diesem Beispiel konfigurieren wir eine VPLS-Instanz mit dem Namen VPLS-LDP0.

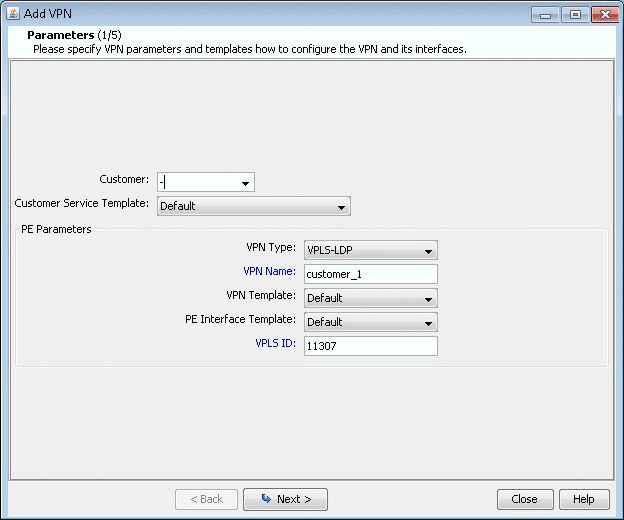

    Abbildung 1: Erstellen eines VPLS-LDP-VPN Add VPN configuration window showing step 1 of 5 with fields for Customer, Customer Service Template, VPN Type VPLS-LDP, VPN Name customer_1, VPN Template Default, PE Interface Template Default, and VPLS ID 11307. Options to proceed Next, go Back, Close, or access Help.
  3. Klicken Sie auf Weiter, um auf den Bildschirm zu gelangen, um eine VCID anzugeben und die PEs für die VPLS-Instanz auszuwählen, wie im folgenden Bildschirm gezeigt. Wenn Sie möchten, können Sie einige oder alle PEs auf der Registerkarte PE-Auswahl im nächsten Bildschirm auswählen, wie im nächsten Schritt beschrieben. Klicken Sie auf Weiter, um fortzufahren.

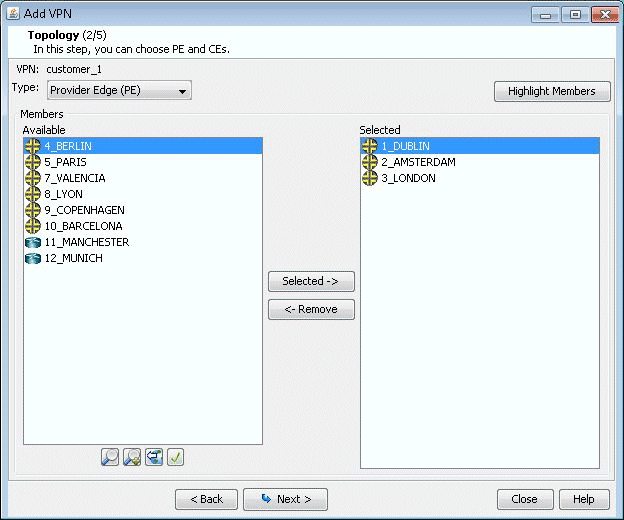

    Abbildung 2: PEs auswählen und eine VCID Add VPN wizard step 2 of 5, Topology. VPN Name: customer_1. Type: Provider Edge. Available locations: Berlin, Paris. Selected locations: Dublin, Amsterdam, London. angeben
  4. Wie im vorherigen Schritt beschrieben, können Sie auf der Registerkarte PE-Auswahl PEs auswählen, wie im folgenden Bildschirm gezeigt. Wenn Sie im vorherigen Schritt bereits alle PEs ausgewählt haben, klicken Sie auf die Registerkarte Details, um fortzufahren.

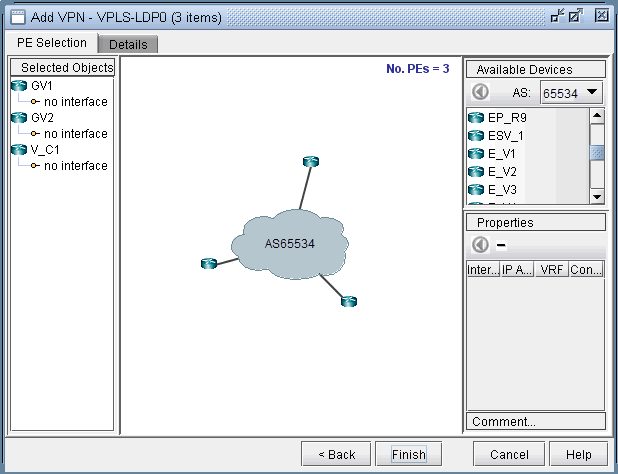

    Abbildung 3: Zusätzliche PEs können auf der Registerkarte Network configuration interface for setting up VPLS using LDP, showing AS65534 cloud connected to three routers, selected/available devices, and properties section. PE-Auswahl ausgewählt werden
  5. Als Nächstes können Sie die PE-facing CE-Anschlussschaltungen konfigurieren; dazu gehören die Angabe der Schnittstellen- und Schaltungs-ID, der Bandbreite und der Kapselung.

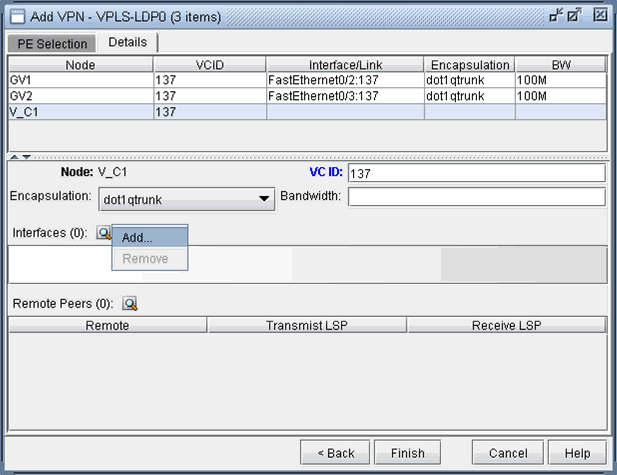

    Abbildung 4: Konfigurieren von VPLS-LDP-Details VPN configuration interface for adding a Virtual Private Network using VPLS with LDP. Lists nodes GV1, GV2, V_C1 with VCID, link, encapsulation type, and bandwidth. Options to configure interfaces and remote peers. Buttons for navigation and help available.

    Die Kapselungstypen für verschiedene Anbieter sind:

    • Cisco: dot1qaccess, dot1qtunnel, dot1qtrunk.

    • Gießerei: getaggt, nicht markiert.

    • Tellabs, Riverstone: getaggt, untagged, q-in-q.

    Die folgenden Abbildungen zeigen, wie eine Schnittstelle zugewiesen wird: Klicken Sie zunächst auf die Lupe neben Schnittstellen und wählen Sie Hinzufügen. Wählen Sie dann im Fenster Schnittstelle auswählen eine verfügbare Schnittstelle aus. Geben Sie abschließend die VCID für die Schnittstelle ein

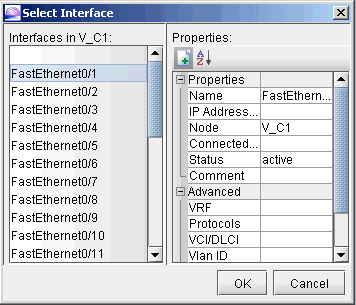

    Abbildung 5: Auswählen einer Schnittstelle Graphical user interface for selecting and configuring network interfaces in a network simulation tool, showing interface list and properties panel.

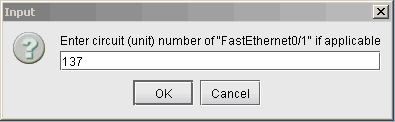

    Abbildung 6: Zuweisen der Circuit-ID zur Schnittstelle Dialog box titled Input prompting for circuit unit number FastEthernet0/1 with input 137 and OK and Cancel buttons.
  6. Als Nächstes geben Sie nacheinander jeden Remote-Peer und den Übertragungs-LSP an, der verwendet wird, um den Peer zu erreichen. Klicken Sie auf die Lupe neben Remote-Peers, um das Fenster Remote-Peer hinzufügen aufzurufen, in dem Sie den Remote-Peer und den Übertragungs-LSP aus den Dropdown-Auswahlmenüs auswählen können.
    Abbildung 7: PE-Peers Dialog box titled Add Remote Peer for network configuration with dropdowns for Remote GV2 and Transmit LSP LSP_81 plus Add and Cancel buttons. konfigurieren
  7. Die folgende Abbildung zeigt die Zuweisungsdetails, die für unsere VPLS-Instanz VPLS-LDP0 abgeschlossen wurden. Klicken Sie auf Fertig stellen, um die VPLS-Instanz zum Modell hinzuzufügen.

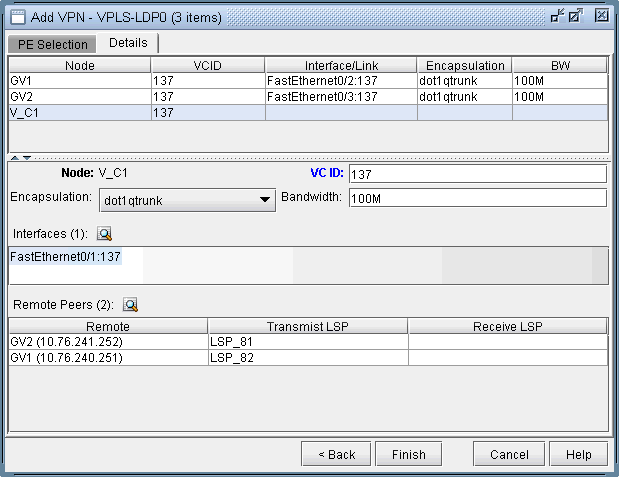

    Abbildung 8: VPLS-LDP-Instanzdetails konfiguriert VPN configuration interface for VPLS with LDP, showing nodes GV1, GV2, V_C1 with VCID 137, and details for node V_C1 with remote peers IPs 10.76.241.252, 10.76.240.251.
