BGP-Nachbar

Nachbarinformationen anzeigen

BGP-Nachbarn sind Router, die BGP-Routing-Informationen miteinander kommunizieren. Sie können eine BGP-Nachbarbeziehung über das Menü Netzwerk > Protokolle > BGP > BGP-Nachbar im Aktionsmodus "Ansicht" oder "Design" abfragen. Alternativ können Sie mit der rechten Maustaste auf einen bestimmten Knoten in der Zuordnung klicken und Ansicht>BGP-Nhbrs am Knoten (Standardzuordnung) oder Nhbrs am Knoten anzeigen (BGP-Zuordnung) auswählen.

Klicken Sie auf Network > Protocols > BGP > BGP Neighbor (Netzwerk Protokolle BGP Neighbors), um das Fenster BGP Neighbors (BGP-Nachbarn) zu öffnen.
Im Fenster BGP-Nachbarn werden alle benachbarten Beziehungen angezeigt. Im oberen Bereich dieses Fensters werden alle BGP-Lautsprecher mit ihren Nachbarn und Eigenschaften aufgelistet. In der unteren Hälfte befinden sich drei Registerkarten: "Eigenschaften", "In der Richtlinie" und "Ausgehende Richtlinie".

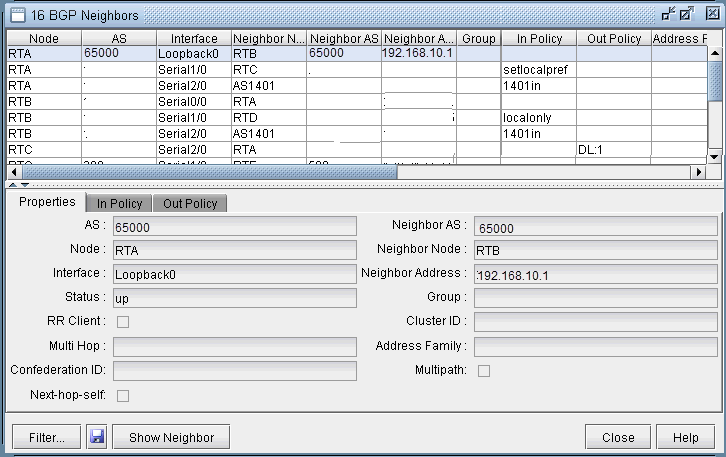

Abbildung 1: Details zu BGP-Nachbarn
Klicken Sie auf Nachbar anzeigen, um die Verknüpfung zwischen dem ausgewählten Nachbarpaar hervorzuheben.
Mit der Schaltfläche Filter können Sie anhand verschiedener Parameter wie AS-Nummern, Schnittstelle, Gewicht usw. nach Nachbarn suchen. Nachdem Sie die Suchkriterien eingegeben haben, klicken Sie auf die Schaltfläche Abrufen und es wird das BGP-Nachbarfenster angezeigt, in dem alle Nachbarn angezeigt werden, die den Suchkriterien entsprechen.

Hinweis:
Für das Feld Knoten müssen Sie einen realen Knoten und keinen AS (Pseudoknoten) auswählen. Um nach einem AS zu suchen, können Sie die Felder AS, Nachbar AS und Nachbarknoten verwenden. Beachten Sie, dass bei der Suche nach AS die exakte Übereinstimmung mit der AS-Nummer verwendet wird. Sie müssen z. B. 111 statt AS111 oder 1 oder 1* eingeben. Platzhalter werden in diesem Feld nicht unterstützt.
Klicken Sie mit der rechten Maustaste auf einen Eintrag, um die Optionen "Nachbaradresse = Gruppe" und "Peergroups ohne Mitglieder anzeigen" anzuzeigen.
- Show "Neighbor Address = Group": Diese Einträge listen die Gruppe unterhalb der Spalte Nachbaradresse auf. Sie sollen Informationen über die Standardeinstellungen einer BGP-Gruppe liefern, die z. B. unter [edit protocols bgp group ibgp_peers] für Juniper konfiguriert wurde. Diese Standardeinstellungen können für einen bestimmten Nachbarn innerhalb der Gruppe überschrieben werden.
- "Peergroups ohne Mitglieder anzeigen": Mit dieser Option werden alle BGP-Gruppen angezeigt, in denen keine Nachbarn aufgeführt sind.

Registerkarte "Eigenschaften"

Die Registerkarte "Eigenschaften" enthält die folgenden Felder:

Feld	Beschreibung
ALS	Der Knoten AS.
Nachbar AS	Der Nachbarknoten AS.
Schnittstelle	Die Schnittstelle, die zum Herstellen einer Verbindung mit dem Nachbarn verwendet wird.
Knoten	Der Name des Knotens (BGP-Lautsprecher).
Status	Status des Nachbarn. Es ist entweder oben oder unten.
Gruppe	Der Name der Vergleichsgruppe, falls zutreffend.
Multihop	Die optionale TTL-Nummer (Time to Live) aus dem IOS-Befehl: neighbor {ip-address \| peer-group-name} ebgp-multihop [ttl]
VRF	Der Name der virtuellen Routing- und Weiterleitungsinstanz.
Nachbaradresse	Die IP-Adresse des Nachbarn.
Nachbarknoten	Der Name des Nachbarn.
RR-Client	Gibt an, ob es sich bei dem Nachbarn um einen Routenreflektor-Client handelt oder nicht.
Cluster-ID	Die Cluster-ID, falls zutreffend.
Adresse Familie	Gibt an, ob eine Adressfamilie wie VPNv4 oder Inet-VPN verwendet wird.
Konföderations-ID	Gibt ggf. die BGP-Verbund-ID an, zu der der AS gehört.
Multipath	Gibt an, ob BGP-Multipath für Load Balancing-Zwecke konfiguriert wurde.
Next-Hop-Selbst	Gibt an, ob der Router als nächster Hop für den BGP-Nachbarn konfiguriert ist. "

Registerkarten für eingehende und ausgehende Richtlinien

Auf der Registerkarte In Richtlinie werden alle Richtlinien angezeigt, die auf eingehende Routen vom markierten Nachbarn zum Knoten angewendet werden. Auf der Registerkarte Out-Richtlinie werden alle Richtlinien angezeigt, die auf ausgehende Routen vom Knoten angewendet werden. (Beachten Sie, dass in der Literatur die In/Out-Richtlinie als Import-/Export-Richtlinie bezeichnet werden kann; sie sind gleichwertig.)

Hinweis:

Sie sollten mehr als einen AS in Ihrem Netzwerk haben, um Richtlinien anzeigen zu können.

Bei Cisco Routern können die Routing-Richtlinien Routenfilterung und Attributmanipulation angeben, die Routenzuordnungen, Zugriffslisten, AS_path Zugriffslisten, Community-Listen, Verteilungslisten und Filterlisten verwenden.

Für Juniper-Router werden Richtlinienanweisungen und Community-Listen verwendet. Wenn entweder die Registerkarte "In Richtlinie" oder die Registerkarte "Richtlinie ausgehen" ausgewählt ist, enthält das Richtlinienfenster die folgenden Felder:

Feld	Beschreibung
Politik	Name der Richtlinie
Begriff/Sequenz	Der Begriff Nummer wird in der Richtlinienanweisung für Juniper verwendet. Die Sequenznummer gilt für die Routenzuordnung für Cisco.
Aktion	Zulassen oder verweigern

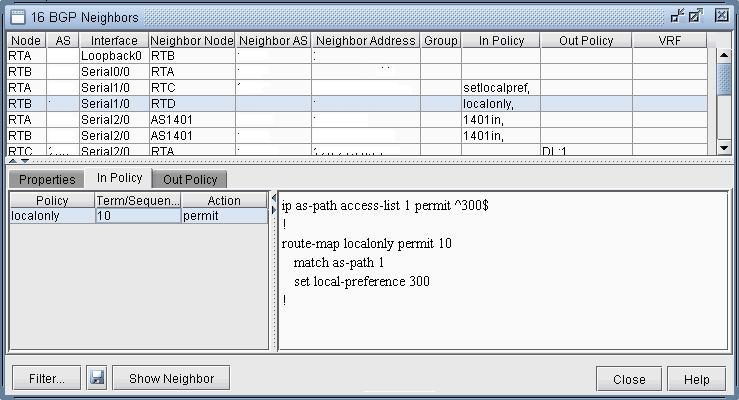

Abbildung 2: In Richtlinie In Policy

Wenn eine bestimmte Richtlinie auf der Registerkarte "Richtlinie eingehend" oder "Richtlinie ausgehen" ausgewählt ist, werden im unteren rechten Bereich die entsprechenden Anweisungen für diese Richtlinie angezeigt. In der obigen Abbildung ist beispielsweise die RTB "in policy localonly for router" dargestellt.

Hinzufügen einer BGP-Peering-Beziehung

NorthStar Planner bietet zwei Möglichkeiten, BGP-Peering-Beziehungen hinzuzufügen. Sie können entweder die Modify > Protocols > BGP > BGP Neighbor... oder die Schaltfläche Modify > Protocols > BGP > Add Multiple BGP Neighbors... Menü.

Um eine BGP-Peering-Beziehung von einem Knoten zu seinem Nachbarknoten zu definieren, navigieren Sie in der Menüleiste zu Network > Protocols > BGP > BGP Neighbor. Klicken Sie dann auf die Schaltfläche Hinzufügen, um das Fenster "BGP-Nachbarn hinzufügen" aufzurufen, wie in der folgenden Abbildung dargestellt.

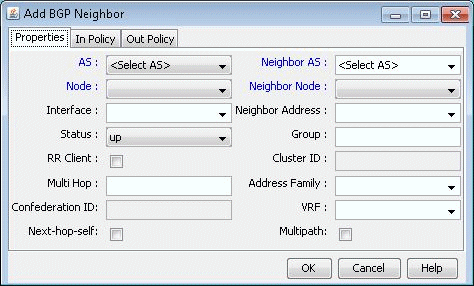

Abbildung 3: BGP-Nachbarfenster hinzufügen
Wählen Sie die AS-Nummer und den Knoten aus den Dropdown-Menüs AS und Knoten aus. Wählen Sie auf ähnliche Weise die Nummer "Nachbar AS" und den Nachbarknoten aus den Dropdown-Menüs "Nachbar AS" und "Nachbarknoten" aus. Wenn Sie auf OK klicken, wird ein BGP-Peer vom Knoten zum Nachbarknoten hergestellt. Um eine BGP-Peering-Beziehung in die entgegengesetzte Richtung herzustellen, führen Sie einfach die gleichen Schritte aus, tauschen jedoch die AS- und Node-Auswahl mit den Auswahlen Neighbor AS und Neighbor Node aus. Beachten Sie, dass Sie beim Hinzufügen einer BGP-Nachbarbeziehung von einem Routenreflektor zu seinem Client das Kontrollkästchen RR-Client aktivieren und die Cluster-ID angeben müssen.
Um mehrere BGP-Peering-Beziehungen zwischen einem Knoten und seinem Nachbarn hinzuzufügen, verwenden Sie die Modify > Protocols > BGP > Add Multiple BGP Neighbors... , um das Fenster "Mehrere BGP-Nachbarn hinzufügen" aufzurufen. Das Dropdown-Menü "Typ" enthält die Optionen "Intra AS" und "Inter AS". Die folgende Abbildung zeigt, wie das Fenster Mehrere BGP-Nachbarn hinzufügen mit ausgewähltem Typ als Intra-AS verwendet wird, um ein vollständiges Netz von IBGP-Nachbarbeziehungen innerhalb des AS zu erstellen. Beachten Sie, dass ausgeglichene Nachbarn (benachbarte Beziehungen, die in beide Richtungen hergestellt werden) erstellt werden.

Abbildung 4: Fenster "Mehrere BGP-Nachbarn hinzufügen"
