Importieren von VPN-Informationen aus Router-Konfigurationsdateien

Um die Routerkonfigurationsdateien zu importieren, wählen Sie Datei>Daten importieren und folgen Sie dem Assistenten zum Importieren von Netzwerken. Alternativ können Sie das Programm getipconf auch im Textmodus ausführen. Weitere Informationen finden Sie unter Übersicht über die Router-Datenextraktion.

Die Registerkarte "Netzwerk" enthält den Abschnitt "VPN-Optionen angeben", der in der folgenden Abbildung dargestellt ist.

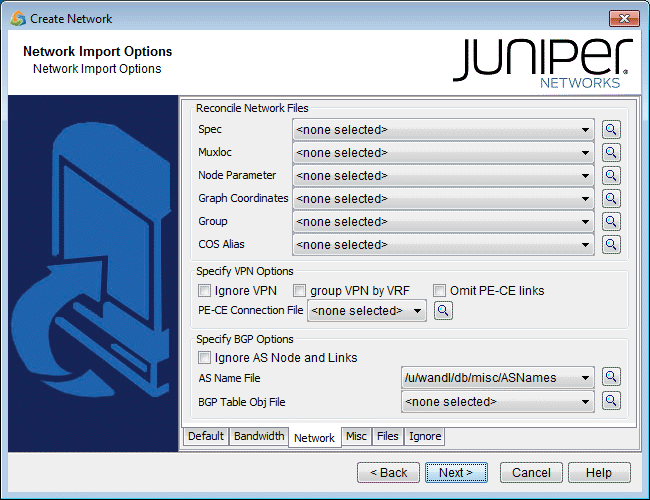

Abbildung 1: Konfigurationsimport und VPN-Optionen Configuration Import and VPN Options

Um VPN-Informationen aus den Konfigurationsdateien zu extrahieren, sollte der Benutzer das Kontrollkästchen VPN ignorieren deaktiviert lassen.
In der Regel werden VPNs durch den Abgleich von Import-/Exportroutenzielen erstellt. Wenn das Kontrollkästchen ID-VPN-Elemente nach VRF aktiviert ist, werden stattdessen VRF-Namen für den Abgleich verwendet.
Wenn das Kontrollkästchen PE-CE-Links auslassen aktiviert ist, werden Links zwischen PE-Routern und CE-Routern weggelassen.
Der Benutzer kann auch eine PE-CE-Verbindungsdatei angeben, die Informationen zum Zusammenfügen von PE-CE-Verknüpfungen enthält. Dies ist nützlich, wenn das Netzwerk private IP-Subnetze für PE-CE-Verbindungen wiederverwendet. Das Format der PE-CE-Verbindungsdatei ist:PE_name PE_VRF_intf IP_addr_of_PE_VRF_intf VRF CE_name IP_addr_of_CE_intf pe0 serial2/1 10.55.1.65/30 vrf-a ce0 10.55.1.66/30

Nachdem Sie alle Optionen auf den verschiedenen Registerkarten ausgewählt haben, klicken Sie auf Weiter> um mit dem Importieren der Router-Konfigurationsdateien zu beginnen. Das generierte Netzwerkmodell wird dann in NorthStar Planner geladen.
