Multicast IGMP-Snooping und PIM-Design und -Implementierung

Verwenden Sie diesen Entwurf, um IGMP (Internet Group Management Protocol) und PIM (Protocol Independent Multicast) in Ihrer Fabric zu konfigurieren und so die Multicastreplikation zu verbessern. IGMP-Snooping schont Bandbreite, da Multicast-Datenverkehr nur an Schnittstellen weitergeleitet wird, an denen IGMP-Listener vorhanden sind. Beispielsweise muss nicht jedes Leaf-Gerät jede Instanz von Multicast-Datenverkehr empfangen.

Eine Übersicht über Multicast finden Sie unter Multicast-Optimierungen.

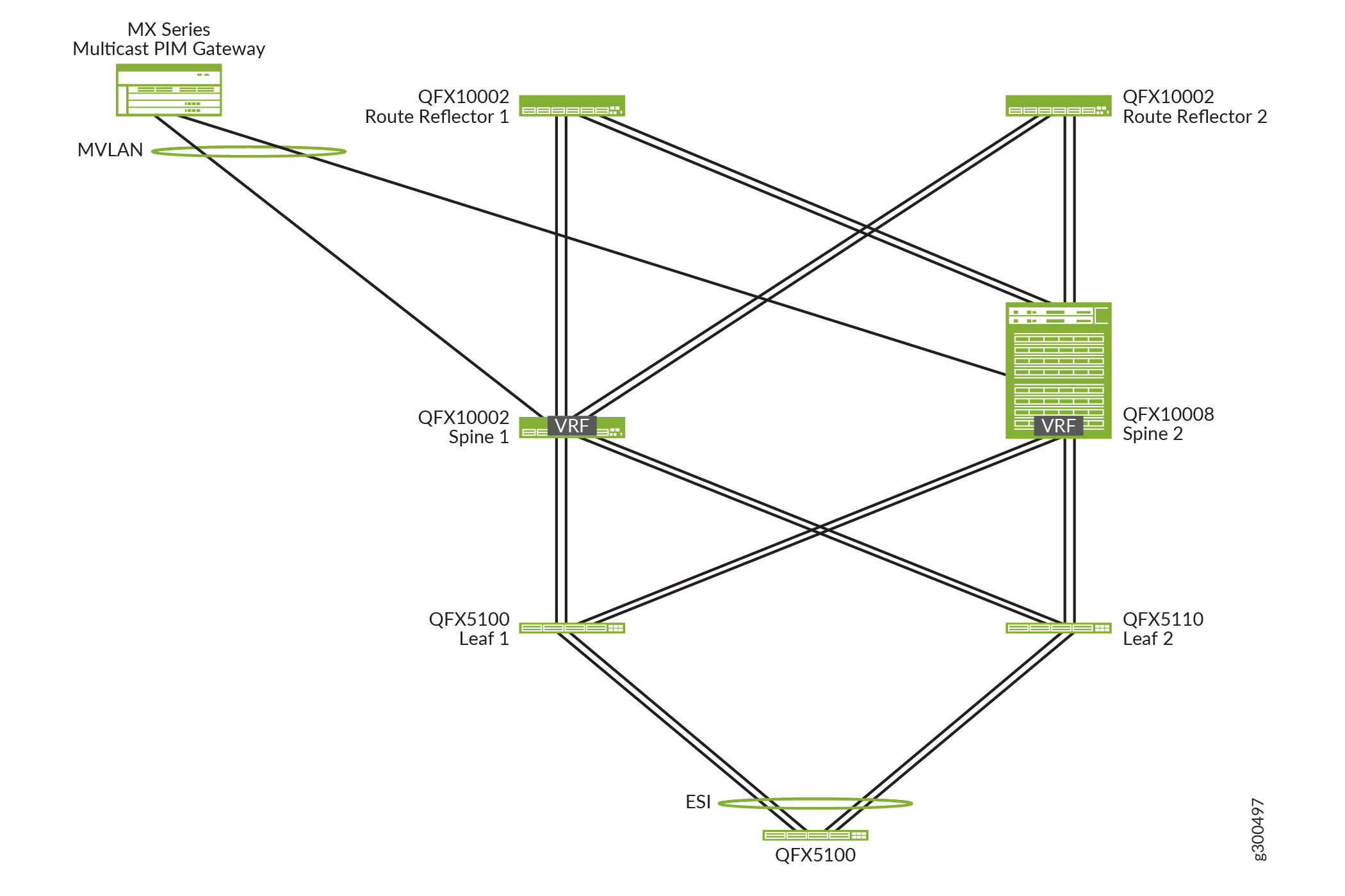

In diesem Design verwenden wir ein externes PIM-Gateway, das Multicast über das Datencenter hinaus erweitert und in DCI-Implementierungen nützlich ist.

In den nächsten Abschnitten wird gezeigt, wie Multicast konfiguriert und überprüft wird.

IGMP-Snooping konfigurieren

In diesem Design verwenden wir IGMP-Snooping, um den Multicast-Datenverkehr in einer Broadcast-Domäne auf interessierte Empfänger und Multicast-Geräte zu beschränken.

So konfigurieren Sie IGMP-Snooping:

Konfigurieren Sie IGMP-Snooping in allen VXLAN-fähigen VLANs auf den Leafs. Die aktuelle Implementierung unterstützt kein IGMP-Snooping in ausgewählten VXLAN-fähigen VLANs.

IGMP-Snooping verifizieren

Geben Sie die folgenden CLI-Befehle ein, um IGMP-Snooping zu überprüfen:

Überprüfen Sie den lokalen IGMP-Snooping-Status auf dem Leaf.

Stellen Sie sicher, dass das Leaf die EVPN Type 7-Route ankündigt, auf der IGMP ausgespäht wird.

Stellen Sie sicher, dass sowohl der Leaf als auch sein mehrfach vernetztes ESI-Peergerät die EVPN-Route Typ 6 für die Multicastgruppe ankündigen.

PIM konfigurieren

So konfigurieren Sie PIM:

Um das Multicast-Routing zwischen VNI auf der Spine zu konfigurieren, erstellen Sie eine Routing-Instanz für einen Mandanten (ein Leaf-Gerät) mit dem Namen VRF-1. Konfigurieren Sie in der Routinginstanz Folgendes:

Fügen Sie die IRB-Schnittstellen zu den Leaf-Geräten hinzu.
Aktivieren Sie PIM, und konfigurieren Sie die lokale Adresse für dieses Spine als Rendezvouspunkt (Rendezvous Point, RP).
Aktivieren Sie PIM auf den IRB-Schnittstellen.

Wirbelsäule 1:

Konfigurieren Sie Multicast-Routing auf einem anderen Spine. Konfigurieren Sie eine entsprechende VRF-Routinginstanz für denselben Mandanten wie in Schritt 6.

Fügen Sie die IRB-Schnittstellen zu den Leaf-Geräten hinzu.
Aktivieren Sie PIM, und konfigurieren Sie die RP-Adresse auf Spine 1 als statische RP.
Aktivieren Sie PIM auf den IRB-Schnittstellen.

Wirbelsäule 2:

PIM verifizieren

Geben Sie die folgenden Befehle ein, um PIM zu überprüfen:

Überprüfen Sie auf Spine 1 die PIM-Steuerungsebene auf dem RP, und stellen Sie sicher, dass:

PIM-Joins werden aus Routen vom Typ 6 erstellt, die von Leaf-Geräten generiert werden.
IGMP-Berichte stammen von Leaf-Geräten, die keine IGMP-Snooping-fähigen Geräte sind.

Überprüfen Sie auf dem Spine, das als PIM-DR konfiguriert ist, den Multicastweiterleitungsstatus vom Spine zur Mandanten-VRF. Gehen Sie dazu wie folgt vor:

Geben Sie auf allen Spines ein, und überprüfen Sie die Spalte Status, um festzustellen, welche IRB-Schnittstelle ein show pim interfaces instance DR ist.

Zeigen Sie im PIM-DR den Multicast-Weiterleitungsstatus an.

Multicast – Funktionsübersicht

Tabelle 1 enthält einen Verlauf der in diesem Abschnitt beschriebenen Features und deren Unterstützung in diesem Referenzdesign.

Tabelle 1: Zusammenfassung der Multicast-Funktionen
Hardware	IGMPv2-Snooping	EVPN Typ 6 SMET-Routen	Inter-VNI Multicast mit PIM-Gateway	PIM zum externen Rendezvouspunkt (von der Grenze)
QFX5100¹	Nicht unterstützt	Nicht unterstützt	Nicht unterstützt	Nicht unterstützt
QFX5110-32Q, QFX5110-48S	18.1R3-S3	18.4R2	Nicht unterstützt	Nicht unterstützt
QFX5120-48J	18.4R2	18.4R2	Nicht unterstützt	Nicht unterstützt
QFX5120-32C	19.1R2	19.1R2	Nicht unterstützt	Nicht unterstützt
QFX5200-32C 1, QFX5200-48Y¹	Nicht unterstützt	Nicht unterstützt	Nicht unterstützt	Nicht unterstützt
QFX10002-36Q/72Q, QFX10008, QFX10016	18.1R3-S3	18.4R2	18.1R3-S3	17.3R3-S1
QFX10002-60C²	20.2R2	20.2R2	20.2R2	20.2R2
MX204; MX240, MX480, MX960 mit MPC7E; MX10003;	Nicht unterstützt	Nicht unterstützt	Nicht unterstützt	Nicht unterstützt

¹Stellen Sie sicher, dass IGMP-Snooping auf diesen QFX-Switches nicht aktiviert ist. Wenn IGMP-Snooping versehentlich aktiviert wird, verarbeiten diese Switches möglicherweise EVPN-Routen vom Typ 6, die ihnen widergespiegelt werden.

²Der QFX10002-60C-Switch unterstützt Multicast mit einer geringeren Skalierung als die QFX10002-36Q/72Q-Switches.
