Konfiguration eines Virtual Chassis mit EX2300-, EX4650- oder QFX5120-Switches

Führen Sie die folgenden Schritte aus, um Virtual Chassis auf Juniper Switches zu konfigurieren, die keinen dedizierten VC-Port haben. Beachten Sie, dass die in diesem Verfahren verwendeten Screenshots nur als Referenz dienen.

Die Juniper Networks Switches EX2300, EX4650 und QFX5120 bilden standardmäßig keine Virtual Chassis, da diese Switches nicht über dedizierte Virtual Chassis Ports (VCPs) verfügen. Um eine Virtual Chassis mit diesen Switches zu erstellen, müssen Sie daher die Option Formular Virtual Chassis im Juniper Mist-Portal™ verwenden. Die Option Form Virtual Chassis gilt nur für die Switches EX2300, EX4650 und QFX5120. Mit diesem Workflow wird eine vorab bereitgestellte Virtual Chassis-Konfiguration erstellt. Mist unterstützt nur die vorab bereitgestellte Virtual Chassis-Konfiguration.

Das Verfahren zur Konfiguration eines Virtual Chassis mit den Switches EX3400, EX4100, EX4100-F, EX4300 oder EX4400 ist anders, da diese Switches über dedizierte Virtual Chassis-Ports (VCPs) verfügen. Weitere Informationen finden Sie unter Konfigurieren eines Virtual Chassis mit EX3400, EX4100, EX4100-F, EX4100-H, EX4300, EX4000 oder EX4400.

Anmerkung:

Stellen Sie sicher, dass Sie die Mist Portalschnittstellen verwenden, um alle Virtual Chassis Konfigurationen zu verwalten. Vermeiden Sie die Verwendung von CLIs oder zusätzlichen CLIs für die Verwaltung von Virtual Chassis-Einstellungen.

So konfigurieren Sie einen Virtual Chassis mit EX2300-, EX4650- oder QFX5120-Switches:

  1. Verbinden Sie die Switches mit der Mist Cloud. Stellen Sie sicher, dass Sie über eine Uplink-Verbindung direkt zum Switch verfügen.
  2. Stellen Sie sicher, dass alle Switches, die Sie in die Virtual Chassis aufnehmen möchten, in die Juniper Mist™ Cloud integriert und demselben Standort zugewiesen sind. Stellen Sie außerdem sicher, dass das Konfigurationsmanagement auf den Switches aktiviert ist.
    Informationen zum Onboarding eines neuen Switches (Greenfield-Bereitstellung) finden Sie unter Onboarding von Switches in Juniper Mist Cloud. Informationen zum Onboarding eines vorhandenen Switches (Brownfield-Bereitstellung) in Juniper Mist finden Sie unter Onboarding eines Brownfield-Switches.
  3. Klicken Sie links auf die Registerkarte "Switches", um zur Seite "Switches" zu navigieren.
  4. Wählen Sie die Switches aus, die Sie in das Virtual Chassis aufnehmen möchten.
    Eine EX2300-Switch-Variante kann mit allen EX2300-Switch-Varianten ein Virtual Chassis bilden. Ein Switch der EX4650-Variante kann mit allen EX4650-Switch-Varianten ein Virtual Chassis bilden. Eine QFX5120 Switch-Variante kann nur mit der gleichen QFX5120 Switch-Variante eine Virtual Chassis bilden. Daher ist die Option "Form Virtual Chassis " nur verfügbar, wenn Sie die richtigen Switch-Modelle für ein Virtual Chassis auswählen.

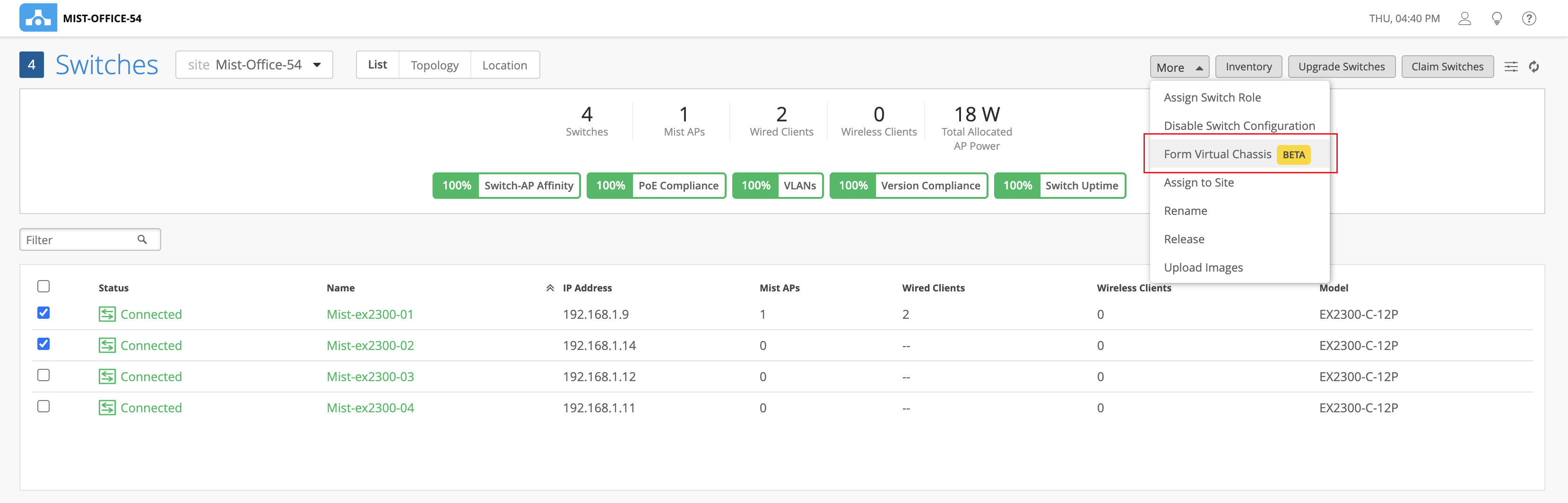

  5. Klicken Sie > Formular Virtual Chassis auf Mehr.
    Anmerkung:

    Die Option "Form Virtual Chassis " wird nur angezeigt, wenn:

    • Auf den ausgewählten Switches wird dieselbe Junos-Version ausgeführt, und die Konfigurationsmanagement-Option ist aktiviert.

    • Alle ausgewählten Switch-Modelle werden vom Virtual Chassis unterstützt.

    Sie können Virtual Chassis auch auf der Detailseite des Switches erstellen, indem Sie die Option Utilities > Form Virtual Chassis verwenden .

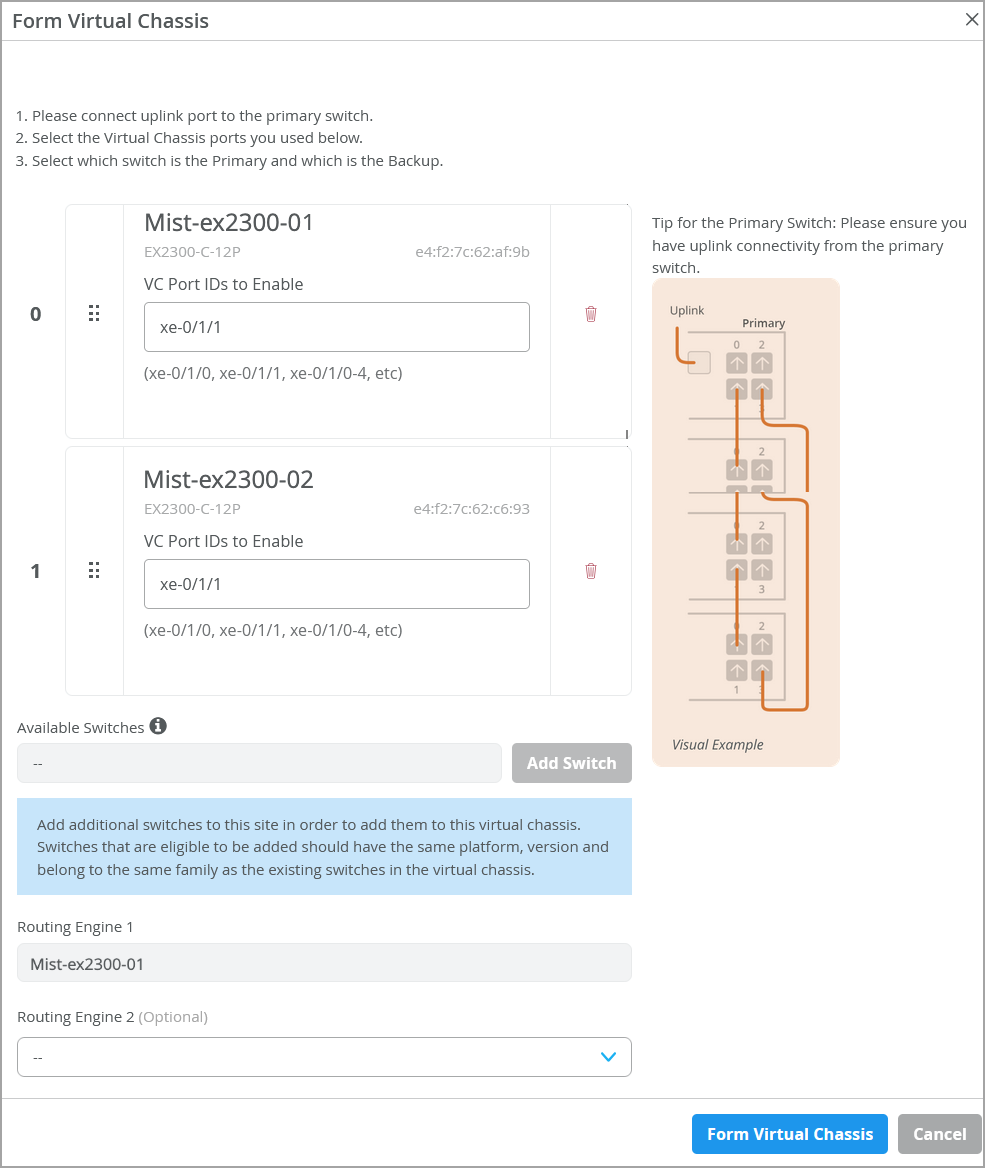

    Das Fenster "Form Virtual Chassis" wird angezeigt, wie im folgenden Beispiel gezeigt.

    Anmerkung:

    Dieses Beispiel zeigt zwei Switches, die im Virtual Chassis enthalten sind. Ein Virtual Chassis-Gerät, das mit EX2300- oder EX4650-Switches erstellt wurde, unterstützt bis zu 4 Switches. Alle Switches, mit Ausnahme derjenigen, denen Routing-Engine-Rollen zugewiesen sind, fungieren als Linecard-Mitglieder.

  6. Geben Sie im Fenster Formular Virtual Chassis Folgendes an:
    1. Port-IDs für die Switches. Hierbei handelt es sich um IDs für die Virtual Chassis-Ports (VCPs). In diesem Fenster werden alle Switches angezeigt, die Sie auf der Seite "Switches" ausgewählt haben.
    2. Der Routing-Engine 1-Switch. Der Switch, den Sie zuerst ausgewählt haben, wird standardmäßig als Routing-Engine 1-Switch angezeigt. Das können Sie ändern.
    3. Der Routing-Engine 2-Switch. Diese Konfiguration ist optional. Wenn Sie keinen Switch auswählen, der in der Rolle Routing-Engine 2 funktionieren soll, weist Mist diesem Switch die Linecardrolle zu.
    Anmerkung:
    • Juniper Mist aktualisiert automatisch ein Virtual Chassis Linecard-Mitglied, wenn es eine Junos-Version ausführt, die sich von der des primären Mitglieds unterscheidet. Das Linecard-Mitglied wird auf die gleiche Version wie das primäre Mitglied aktualisiert, wenn die folgenden Bedingungen erfüllt sind:

      • Der Switch muss ein Virtual Chassis mit mindestens drei Mitgliedern bilden, d. h. einem primären Mitglied, einem Backup- und einem Linecard-Member.

      • Die Junos-Version auf dem Linecard-Member unterscheidet sich von der auf dem primären Member.

      • Das Linecardmitglied muss sich im Status "Inaktiv" befinden.

        Beachten Sie, dass ein Linecard-Mitglied nur dann aktualisiert wird, wenn es inaktiv ist und eine deutlich andere Junos-Version ausführt. Geringfügige Unterschiede, wie z. B. unterschiedliche Spin-Zahlen, lösen kein Upgrade aus.

      • Nur die im Mist-Portal aufgeführten Junos-Versionen können aktualisiert werden.

    • Stellen Sie sicher, dass die Portkonfigurationen auf die Anzahl der Mitglieder im Virtual Chassis zugeschnitten sind. Die folgende Konfiguration sollte z. B. nur auf ein Virtual Chassis mit 5 Komponenten angewendet werden:

      Vermeiden Sie es, dieselben Porteinstellungen auf Virtual Chassis-Geräte unterschiedlicher Größe anzuwenden.

    Durch diesen Vorgang werden die Ports in Virtual Chassis-Ports (VCPs) konvertiert und das Virtual Chassis vorab bereitgestellt.
  7. Klicken Sie auf Virtual Chassis bilden, und warten Sie, bis das Virtual Chassis erstellt wurde.

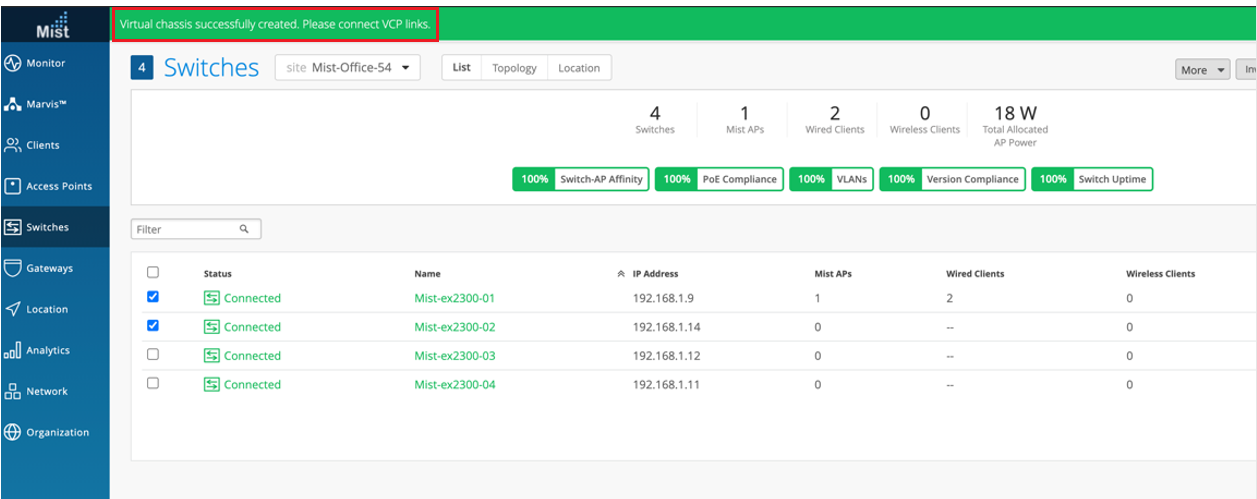

    Auf der Seite "Switches" wird eine Meldung angezeigt, die besagt, dass Sie die Switches mithilfe der VCPs miteinander verbinden müssen.
  8. Verbinden Sie die Switches mithilfe der zuvor erwähnten VCPs miteinander.

    Wenn die Virtual Chassis-Formation im Gange ist, wird auf der Seite "Switches" der Switch-Status als VC-Bildung angezeigt.

    Nachdem die Virtual Chassis-Bildung erfolgreich war, wird auf der Seite "Switches" nur ein Eintrag für das Virtual Chassis mit dem Namen des primären Switches angezeigt. In der Spalte "MIST APs" wird jedoch ein AP für jedes Virtual Chassis-Mitglied in einem durch Kommas getrennten Format angezeigt.

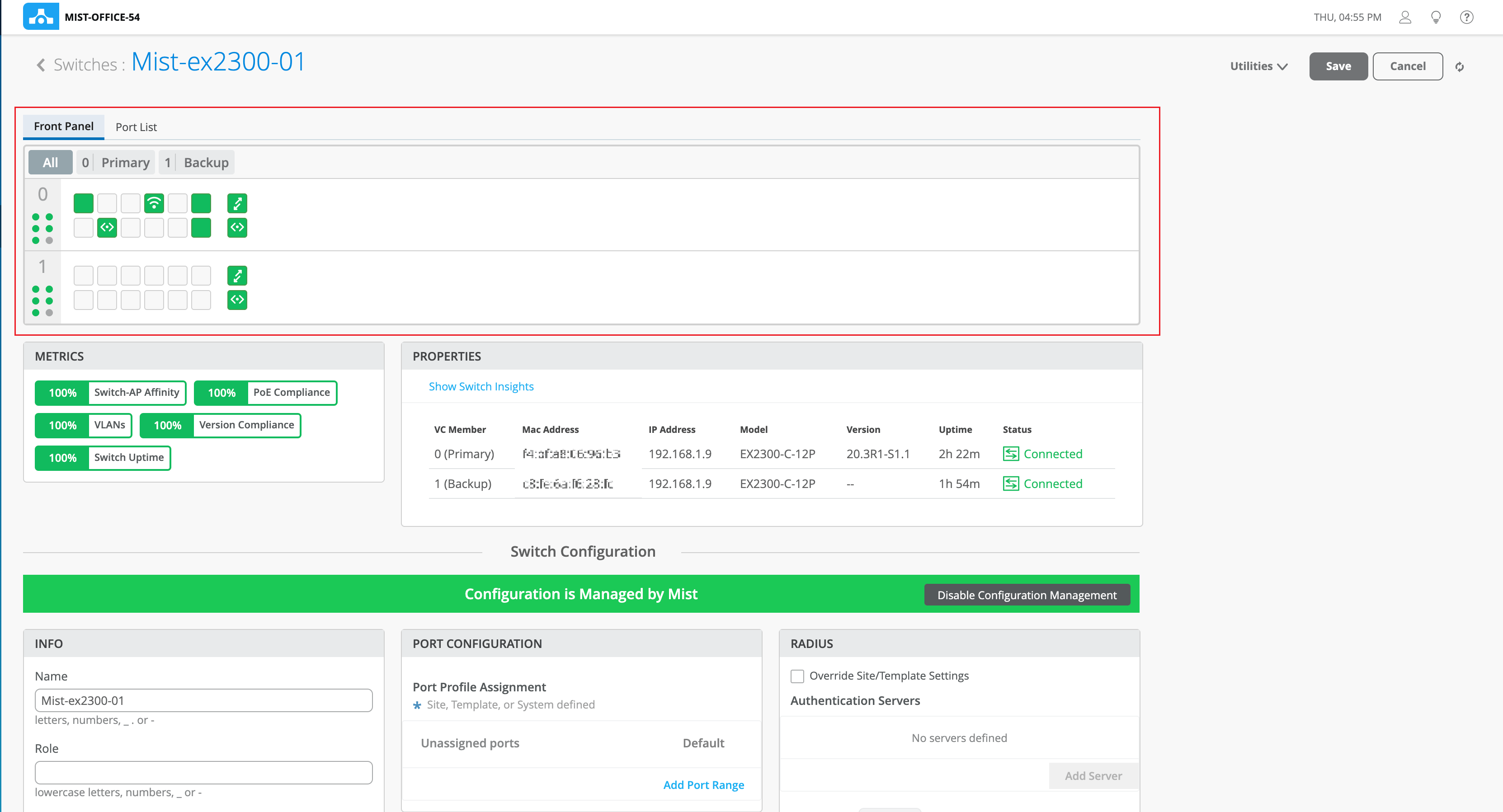

    Auf der Detailseite des Switches wird die Vorderseite aller Virtual Chassis-Mitglieder angezeigt.

Anmerkung:

Wenn Sie nach der Gründung des Virtual Chassis nur einen Uplink zum Virtual Chassis benötigen, behalten Sie den Uplink zum primären Switch bei und entfernen Sie Uplinks von anderen Switches.

Sie können die Option Virtual Chassis ändern auf der Detailseite des Switches verwenden, um Virtual Chassis Mitglieder neu zu nummerieren und zu ersetzen und Mitglieder zu einem Virtual Chassis hinzuzufügen, der mit der Mist Cloud verbunden ist. Weitere Informationen finden Sie unter Verwalten einer Virtual Chassis mithilfe von Mist (Hinzufügen, Löschen, Ersetzen und Ändern von Mitgliedern).
