AUF DIESER SEITE


Kurzbeschreibung – Kabelgebunden

Verwenden Sie das Dashboard "Executive Summary – Wired", um sich einen Überblick über Ihre kabelgebundenen Netzwerkkomponenten und die neuesten Leistungstrends zu verschaffen.

Sie können die Anzahl der angeschlossenen Switches, den Datendurchsatz und die Trends für Servicelevel-Erwartungen (SLE) anzeigen. Mit diesen Informationen können Sie eine umfassende Analyse Ihres Netzwerks durchführen, um die Nutzung Ihrer Netzwerkressourcen zu optimieren.

Eigenschaften und Vorteile

  • Bietet Einblicke in den unternehmensweiten kabelgebundenen Datenverkehr und die Nutzung von Switches und Ports. Mit diesen Erkenntnissen können Sie die Bereiche des Netzwerks identifizieren, in denen Probleme auftreten.

  • Bietet Berichte zu SLE-Kennzahlen (Service Level Expectations) auf Standort- und Organisationsebene. Mit SLE-Metrikdetails können Sie umfassende Einblicke in die Erfahrungen von Kunden gewinnen, die Ihr Netzwerk nutzen.

  • Verfolgen Sie den Zustand, die Leistung und den Status des Netzwerks.

  • Überwacht die Menge und Art des Datenverkehrs, der durch das Netzwerk geleitet wird

Vorbereitungen

Access Executive Summary – Kabelgebundenes Dashboard

So greifen Sie auf das Dashboard "Executive Summary – Wired" zu:

  1. Klicken Sie im Juniper Mist-Portal auf Analytics > Premium Analytics.
  2. Klicken Sie auf der Seite Premium Analytics auf Executive Summary – Wired.
    Abbildung 1: Access Executive Summary – Wired Access Executive Summary - Wired
    Das Dashboard "Executive Summary – Wired" wird angezeigt.
  3. Verwenden Sie die folgenden Filteroptionen, die oben im Dashboard verfügbar sind, um bestimmte Informationen anzuzeigen:

    • Klicken Sie auf Berichtszeitraum und wählen Sie einen der definierten Berichtszeiträume aus. Alternativ können Sie einen Bereich von Tagen aus dem Kalender auswählen, um den Berichtszeitraum anzupassen. Standardmäßig zeigt das Dashboard die Daten der letzten 7 Tage an.

    • Filtern Sie nach Standortgruppe und Websitename.

    • Wählen Sie in den Dashboard-Aktionen in der oberen rechten Ecke der Seite die Option Filter zurücksetzen aus, um die Filter zurückzusetzen.

Kurzfassung – Kabelgebundene Kacheln

Das Dashboard "Executive Summary – Wired" enthält verschiedene Kacheln, die grafische Darstellungen von Analysen auf granularer Ebene bereitstellen.

Oben auf dem Dashboard erhalten Sie eine Zusammenfassung Ihres kabelgebundenen Netzwerks.

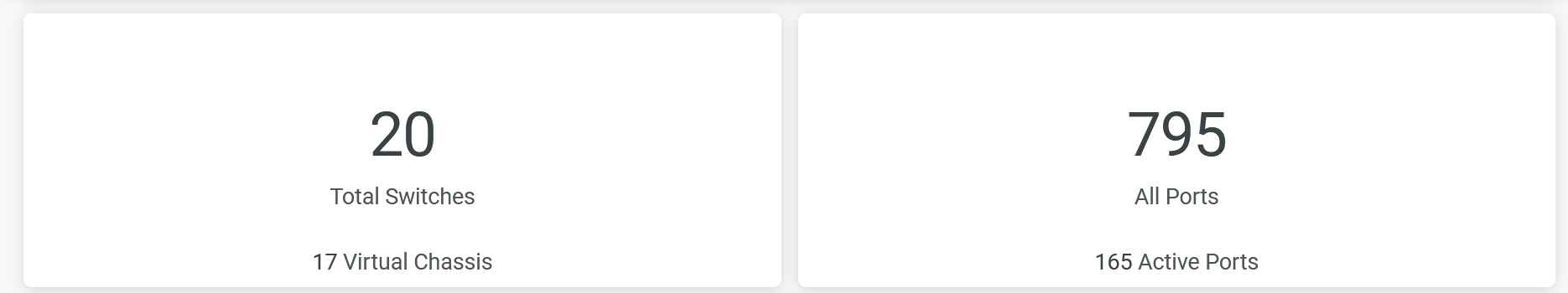

Abbildung 2: Kurzfassung – Kabelgebunden Executive Summary - Wired

Das Dashboard zeigt die Anzahl der Switches, einschließlich der virtuellen Switches am Standort, die Gesamtzahl der verfügbaren Ports und die Anzahl der aktiven Ports an.

Trend beim kabelgebundenen Netzwerkdurchsatz

Auf der Kachel wird das Client-Datenverkehrsvolumen angezeigt, das Ihr kabelgebundenes Netzwerk über einen Zeitraum von 7 Tagen empfängt und überträgt.

Abbildung 3: Trend Wired Network Throughput Trend bei kabelgebundenem Netzwerkdurchsatz

Zwei Linien im Diagramm stellen den empfangenen Datenverkehr (Rx Gbyte) und den übertragenen Datenverkehr (Tx Gbyte) dar. Platzieren Sie den Cursor auf der Zeile, um das Verkehrsaufkommen zu einem bestimmten Zeitpunkt anzuzeigen.

Um den übertragenen oder empfangenen Datenverkehr aus dem Diagramm auszublenden und nur den verbleibenden Datenverkehrstyp anzuzeigen, klicken Sie in der Legende auf die entsprechende Maßeinheit.

Zusammenfassung der Servicelevel-Erwartungen (SLEs)

Auf der Kachel SLE-Switch wird die SLE-Zusammenfassung über einen bestimmten Zeitraum im Netzwerk angezeigt.

Abbildung 4: Zusammenfassung der Servicelevel-Erwartungen Summary Service Level Expectations

Auf der Kachel "SLE-Switch-Zusammenfassung" wird die Erfolgsrate der einzelnen SLE-Metriken als Prozentsatz angezeigt:

  • Gesamtservice: Die Anzahl der Verbindungen, bei denen die angegebenen SLE-Ziele erreicht werden.

  • Health: Prozentsatz der Benutzerminuten, in denen der Integritätsstatus der Switches das SLE-Ziel erreicht.

  • STC – Prozentsatz der erfolgreichen Verbindungen.

  • Durchsatz: Der Prozentsatz der Zeit, in der die Benutzer des kabelgebundenen Netzwerks Datenverkehr ohne Unterbrechung passieren können.

Laut dem Beispiel, das auf der Kachel angezeigt wird, erfüllen 100 Prozent der Verbindungen die angegebene Integritätsstufe, und 11 Prozent der Verbindungen sind erfolgreich. Darüber hinaus zeigt das Beispiel, dass 96 Prozent der Sitzungen den angegebenen Durchsatz erfolgreich empfangen. Dementsprechend zeigt die Kachel den Gesamt-Service-Score mit 69 Prozent an.

Standort-Servicelevel-Erwartungen

Auf der Kachel werden SLE-Details für alle Standorte im kabelgebundenen Netzwerk angezeigt.

Abbildung 5: Standort-Servicelevel-Erwartungen Site Service Level Expectations

Auf der Kachel Site Service Level Expectations wird die Liste der Site angezeigt, die gemäß den SLE-Metriken eingestuft sind. Auf der Kachel wird die Erfolgsquote der einzelnen SLE-Metriken als Prozentsatz angezeigt. Sie können sehen:

  • Health: Prozentsatz der Benutzerminuten, in denen der Integritätsstatus der Switches das SLE-Ziel erreicht.

  • Gesamtservice: Anzahl der Verbindungen, bei denen die angegebenen SLE-Ziele erreicht werden.

  • STC: Prozentsatz der erfolgreichen Verbindungen.

  • Durchsatz: Der Prozentsatz der Zeit, in der die Benutzer des kabelgebundenen Netzwerks Datenverkehr ohne Unterbrechung passieren können.

Website-Statistiken

Auf der Kachel "Standortstatistiken" werden die Standorte nach der Anzahl der Switches und dem Datenverkehrsvolumen sortiert angezeigt.

Abbildung 6: Website-Statistiken Site Statistics

Der Standort zeigt die Liste der Standorte an, die nach der Anzahl der aktiven Switches geordnet sind. Sie können die folgenden Details für jeden Standort anzeigen:

  • Name der Website
  • Anzahl der Switches
  • Anzahl der Ports
  • Anzahl der aktiven Ports
  • Datenverkehrsnutzung: Gesamtvolumen des Datenverkehrs am Standort.
  • Rx Gbyte: Datenverkehrsvolumen, das ein Switch empfängt.
  • Tx Gbyte: Datenverkehrsvolumen, das ein Switch überträgt.
