Konfigurieren von IPsec-VPN mit OCSP für den Zertifikatssperrstatus
In diesem Beispiel wird gezeigt, wie Sie die Sicherheit verbessern, indem Sie zwei Peers konfigurieren, die das Online Certificate Status Protocol (OCSP) verwenden, um den Sperrstatus der Zertifikate zu überprüfen, die in Phase 1-Verhandlungen für den IPsec-VPN-Tunnel verwendet werden.
Anforderungen
Auf jedem Gerät:
Erwerben und registrieren Sie ein lokales Zertifikat. Dies kann entweder manuell oder mithilfe des Simple Certificate Enrollment Protocol (SCEP) erfolgen.
Aktivieren Sie optional die automatische Erneuerung des lokalen Zertifikats.
Konfigurieren Sie Sicherheitsrichtlinien, um Datenverkehr zum und vom Peer-Gerät zuzulassen.
Überblick
Auf beiden Peers wird das Profil einer Zertifizierungsstelle (Certificate Authority, CA) OCSP-ROOT mit den folgenden Optionen konfiguriert:
Der Name der Zertifizierungsstelle lautet OCSP-ROOT.
Die Registrierungs-URL ist http://10.1.1.1:8080/scep/OCSP-ROOT/. Dies ist die URL, über die SCEP-Anforderungen an die Zertifizierungsstelle gesendet werden.
Die URL für den OCSP-Server lautet http://10.157.88.56:8210/OCSP-ROOT/.
OCSP wird zunächst verwendet, um den Sperrstatus des Zertifikats zu überprüfen. Wenn keine Antwort vom OCSP-Server eingeht, wird der Status mithilfe der Zertifikatsperrliste (Certificate Revocation List, CRL) überprüft. Die CRL-URL lautet http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45.
Das CA-Zertifikat, das in einer OCSP-Antwort empfangen wurde, wird nicht auf Zertifikatssperrung überprüft. Zertifikate, die in einer OCSP-Antwort empfangen werden, haben in der Regel eine kürzere Lebensdauer, und eine Sperrprüfung ist nicht erforderlich.
Tabelle 1 zeigt die in diesem Beispiel verwendeten Optionen für Phase 1.
Option |
Peer A |
Peer B |
|---|---|---|
IKE-Vorschlag |
ike_prop |
ike_prop |
Authentifizierungsmethode |
RSA-Signaturen |
RSA-Signaturen |
DH-Gruppe |
group2 |
group2 |
Authentifizierungsalgorithmus |
SHA 1 |
SHA 1 |
Verschlüsselungsalgorithmus |
3DES CBC |
3DES CBC |
IKE-Richtlinie |
ike_policy |
ike_policy |
Modus |
aggressiv |
aggressiv |
Vorschlag |
ike_prop |
ike_prop |
Zertifikat |
local-certificate localcert1 |
local-certificate localcert1 |
IKE-Gateway |
jsr_gateway |
jsr_gateway |
Richtlinien |
ike_policy |
ike_policy |
Gateway-Adresse |
198.51.100.50 |
192.0.2.50 |
Remote-Identität |
localcert11.example.net |
– |
Lokale Identität |
– |
localcert11.example.net |
Externe Schnittstelle |
reth1 |
GE-0/0/2.0 |
Version |
v2 |
v2 |
Tabelle 2 zeigt die in diesem Beispiel verwendeten Phase-2-Optionen.
Option |
Peer A |
Peer B |
|---|---|---|
IPsec-Vorschlag |
ipsec_prop |
ipsec_prop |
Protokoll |
ESP |
ESP |
Authentifizierungsalgorithmus |
HMAC SHA1-96 |
HMAC SHA1-96 |
Verschlüsselungsalgorithmus |
3DES CBC |
3DES CBC |
Sekunden auf Lebenszeit |
1200 |
1200 |
Kilobyte über die gesamte Lebensdauer |
150.000 |
150.000 |
IPsec-Richtlinie |
ipsec_policy |
ipsec_policy |
PFC-Schlüssel |
group2 |
group2 |
Vorschlag |
ipsec_prop |
ipsec_prop |
VPN |
test_vpn |
test_vpn |
Bind-Schnittstelle |
st0.1 |
st0.1 |
IKE-Gateway |
jsr_gateway |
jsr_gateway |
Richtlinien |
ipsec_policy |
ipsec_policy |
Tunnel einrichten |
– |
sofort |
Topologie

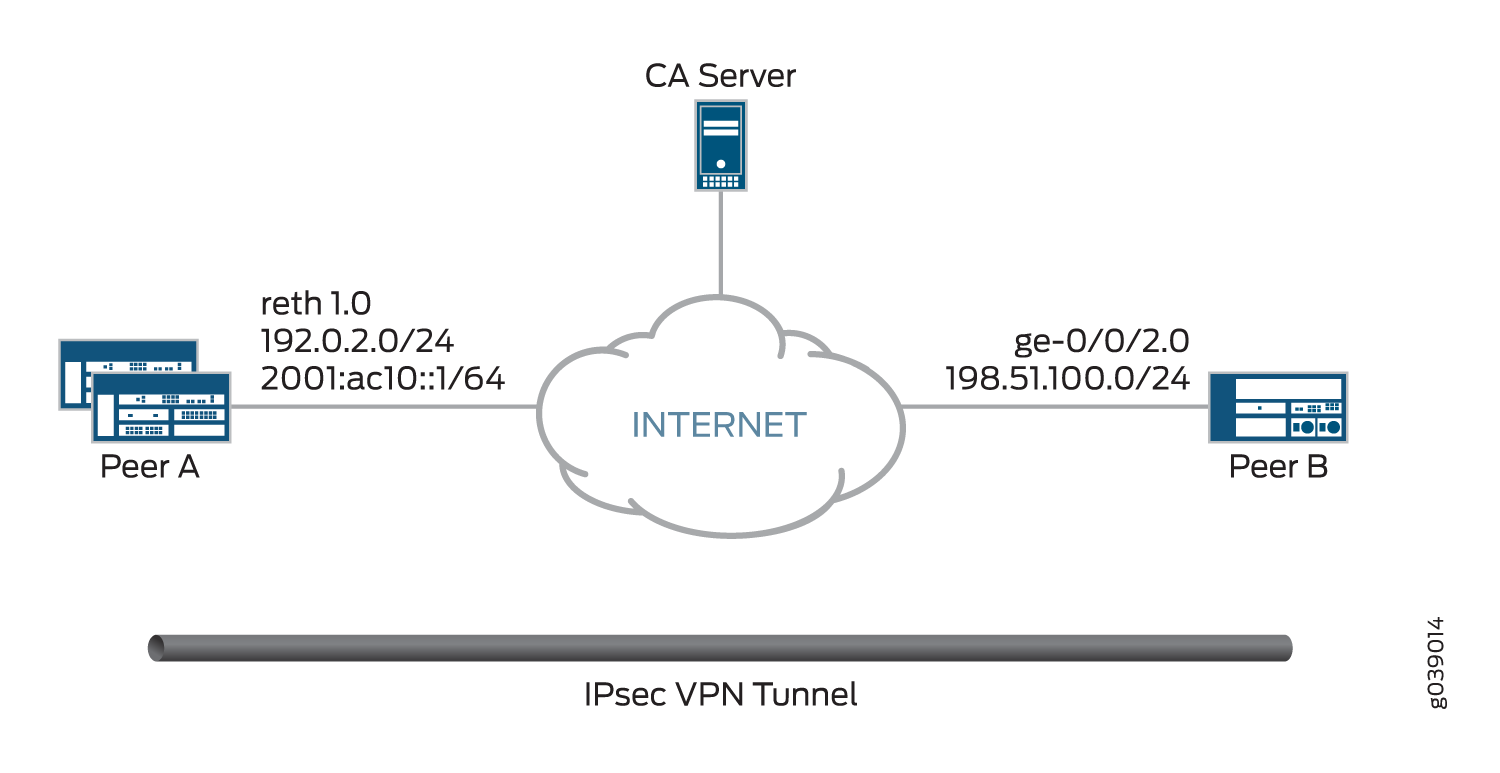

Abbildung 1 Zeigt die Peergeräte an, die in diesem Beispiel konfiguriert sind.
Konfiguration
Konfigurieren von Peer A
CLI-Schnellkonfiguration
Um VPN-Peer A schnell für die Verwendung von OCSP zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf der Hierarchieebene [edit] ein, und wechseln commit Sie dann in den Konfigurationsmodus.
set interfaces ge-0/0/3 gigether-options redundant-parent reth1 set interfaces ge-9/0/3 gigether-options redundant-parent reth1 set interfaces lo0 unit 0 family inet address 172.16.1.100/24 set interfaces lo0 redundant-pseudo-interface-options redundancy-group 1 set interfaces reth1 redundant-ether-options redundancy-group 1 set interfaces reth1 unit 0 family inet address 192.0.2.50/24 set interfaces st0 unit 1 family inet address 172.18.1.100/24 set security pki ca-profile OCSP-ROOT ca-identity OCSP-ROOT set security pki ca-profile OCSP-ROOT enrollment url http://10.1.1.1:8080/scep/OCSP-ROOT/ set security pki ca-profile OCSP-ROOT revocation-check ocsp url http://10.157.88.56:8210/OCSP-ROOT/ set security pki ca-profile OCSP-ROOT revocation-check use-ocsp set security pki ca-profile OCSP-ROOT revocation-check ocsp disable-responder-revocation-check set security pki ca-profile OCSP-ROOT revocation-check ocsp connection-failure fallback-crl set security pki ca-profile OCSP-ROOT revocation-check crl url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45 set security ike proposal ike_prop authentication-method rsa-signatures set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm sha1 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_policy mode aggressive set security ike policy ike_policy proposals ike_prop set security ike policy ike_policy certificate local-certificate localcert1 set security ike gateway jsr_gateway ike-policy ike_policy set security ike gateway jsr_gateway address 198.51.100.50 set security ike gateway jsr_gateway remote-identity hostname localcert11.example.net set security ike gateway jsr_gateway external-interface reth1 set security ike gateway jsr_gateway version v2-only set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec proposal ipsec_prop lifetime-seconds 1200 set security ipsec proposal ipsec_prop lifetime-kilobytes 150000 set security ipsec policy ipsec_policy perfect-forward-secrecy keys group2 set security ipsec policy ipsec_policy proposals ipsec_prop set security ipsec vpn test_vpn bind-interface st0.1 set security ipsec vpn test_vpn ike gateway jsr_gateway set security ipsec vpn test_vpn ike ipsec-policy ipsec_policy
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus im Junos OS CLI-Benutzerhandbuch.
So konfigurieren Sie VPN-Peer A für die Verwendung von OCSP:
Konfigurieren von Schnittstellen.
[edit interfaces] set ge-0/0/3 gigether-options redundant-parent reth1 set ge-9/0/3 gigether-options redundant-parent reth1 set lo0 unit 0 family inet address 172.16.1.100/24 set lo0 redundant-pseudo-interface-options redundancy-group 1 set reth1 redundant-ether-options redundancy-group 1 set reth1 unit 0 family inet address 192.0.2.0/24 set st0 unit 1 family inet address 172.18.1.100/24
Konfigurieren Sie das CA-Profil.
[edit security pki ca-profile OCSP-ROOT] set ca-identity OCSP-ROOT set enrollment url http://10.1.1.1:8080/scep/OCSP-ROOT/ set revocation-check ocsp url http://10.157.88.56:8210/OCSP-ROOT/ set revocation-check use-ocsp set revocation-check ocsp disable-responder-revocation-check set revocation-check ocsp connection-failure fallback-crl set revocation-check crl url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45
Konfigurieren Sie die Optionen für Phase 1.
[edit security ike proposal ike_prop] set authentication-method rsa-signatures set dh-group group2 set authentication-algorithm sha1 set encryption-algorithm 3des-cbc [edit security ike policy ike_policy] set mode aggressive set proposals ike_prop set certificate local-certificate localcert1 [edit security ike gateway jsr_gateway] set ike-policy ike_policy set address 198.51.100.50 set remote-identity hostname localcert11.example.net set external-interface reth1 set version v2-only
Konfigurieren Sie die Optionen für Phase 2.
[edit security ipsec proposal ipsec_prop] set protocol esp set authentication-algorithm hmac-sha1-96 set encryption-algorithm 3des-cbc set lifetime-seconds 1200 set lifetime-kilobytes 150000 [edit security ipsec policy ipsec_policy] set perfect-forward-secrecy keys group2 set proposals ipsec_prop [edit security ipsec vpn test_vpn] set bind-interface st0.1 set ike gateway jsr_gateway set ike ipsec-policy ipsec_policy
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die show interfacesBefehle , show security pki ca-profile OCSP-ROOT, show security ikeund show security ipsec eingeben. Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
[edit]
user@host# show interfaces
ge-0/0/3 {
gigether-options {
redundant-parent reth1;
}
}
ge-9/0/3 {
gigether-options {
redundant-parent reth1;
}
}
lo0 {
unit 0 {
family inet {
address 172.16.1.100/24;
}
}
redundant-pseudo-interface-options {
redundancy-group 1;
}
}
reth1 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
family inet {
address 192.0.2.0/24;
}
}
}
st0 {
unit 1 {
family inet {
address 172.18.1.100/24;
}
}
}
[edit]
user@host# show security pki ca-profile OCSP-ROOT
ca-identity OCSP-ROOT;
enrollment {
url http://10.1.1.1:8080/scep/OCSP-ROOT/;
}
revocation-check {
crl {
url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45;
}
ocsp {
disable-responder-revocation-check;
url http://10.157.88.56:8210/OCSP-ROOT/;
}
use-ocsp;
}
[edit]
user@host# show security ike
proposal ike_prop {
authentication-method rsa-signatures;
dh-group group2;
authentication-algorithm sha1;
encryption-algorithm 3des-cbc;
}
policy ike_policy {
mode aggressive;
proposals ike_prop;
certificate {
local-certificate localcert1;
}
}
gateway jsr_gateway {
ike-policy ike_policy;
address 10.10.2.50;
remote-identity hostname localcert11.example.net;
external-interface reth1;
version v2-only;
}
[edit]
user@host# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm 3des-cbc;
lifetime-seconds 1200;
lifetime-kilobytes 150000;
}
policy ipsec_policy {
perfect-forward-secrecy {
keys group2;
}
proposals ipsec_prop;
}
vpn test_vpn {
bind-interface st0.1;
ike {
gateway jsr_gateway;
ipsec-policy ipsec_policy;
}
}
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf commit .
Konfigurieren von Peer B
CLI-Schnellkonfiguration
Um VPN-Peer B schnell für die Verwendung von OCSP zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle, und fügen Sie sie in die CLI auf der Hierarchieebene [edit] ein, und rufen Sie dann den Konfigurationsmodus auf commit .
set interfaces ge-0/0/2 unit 0 family inet address 198.51.100.0/24 set interfaces lo0 unit 0 family inet address 172.17.1.100/24 set interfaces st0 unit 1 family inet address 172.18.1.1/24 set security pki ca-profile OCSP-ROOT ca-identity OCSP-ROOT set security pki ca-profile OCSP-ROOT enrollment url http://10.1.1.1:8080/scep/OCSP-ROOT/ set security pki ca-profile OCSP-ROOT revocation-check ocsp url http://10.157.88.56:8210/OCSP-ROOT/ set security pki ca-profile OCSP-ROOT revocation-check use-ocsp set security pki ca-profile OCSP-ROOT revocation-check ocsp disable-responder-revocation-check set security pki ca-profile OCSP-ROOT revocation-check ocsp connection-failure fallback-crl set security pki ca-profile OCSP-ROOT revocation-check crl url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45 set security ike proposal ike_prop authentication-method rsa-signatures set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm sha1 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_policy mode aggressive set security ike policy ike_policy proposals ike_prop set security ike policy ike_policy certificate local-certificate localcert11 set security ike gateway jsr_gateway ike-policy ike_policy set security ike gateway jsr_gateway address 192.0.2.50 set security ike gateway jsr_gateway local-identity hostname localcert11.example.net set security ike gateway jsr_gateway external-interface ge-0/0/2.0 set security ike gateway jsr_gateway version v2-only set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec proposal ipsec_prop lifetime-seconds 1200 set security ipsec proposal ipsec_prop lifetime-kilobytes 150000 set security ipsec policy ipsec_policy perfect-forward-secrecy keys group2 set security ipsec policy ipsec_policy proposals ipsec_prop set security ipsec vpn test_vpn bind-interface st0.1 set security ipsec vpn test_vpn ike gateway jsr_gateway set security ipsec vpn test_vpn ike ipsec-policy ipsec_policy set security ipsec vpn test_vpn establish-tunnels immediately
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus im Junos OS CLI-Benutzerhandbuch.
So konfigurieren Sie VPN-Peer B für die Verwendung von OCSP:
Konfigurieren von Schnittstellen.
[edit interfaces] set ge-0/0/2 unit 0 family inet address 198.51.100.0/24 set lo0 unit 0 family inet address 172.17.1.100/24 set st0 unit 1 family inet address 172.18.1.1/24
Konfigurieren Sie das CA-Profil.
[edit security pki ca-profile OCSP-ROOT] set ca-identity OCSP-ROOT set enrollment url http://10.1.1.1:8080/scep/OCSP-ROOT/ set revocation-check ocsp url http://10.157.88.56:8210/OCSP-ROOT/ set revocation-check use-ocsp set revocation-check ocsp disable-responder-revocation-check set revocation-check ocsp connection-failure fallback-crl set revocation-check crl url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45
Konfigurieren Sie die Optionen für Phase 1.
[edit security ike proposal ike_prop] set authentication-method rsa-signatures set dh-group group2 set authentication-algorithm sha1 set encryption-algorithm 3des-cbc [edit security ike policy ike_policy] set mode aggressive set proposals ike_prop set certificate local-certificate localcert1 [edit security ike gateway jsr_gateway] set ike-policy ike_policy set address 192.0.2.50 set local-identity hostname localcert11.example.net set external-interface ge-0/0/2.0 set version v2-only
Konfigurieren Sie die Optionen für Phase 2.
[edit security ipsec proposal ipsec_prop] set protocol esp set authentication-algorithm hmac-sha1-96 set encryption-algorithm 3des-cbc set lifetime-seconds 1200 set lifetime-kilobytes 150000 [edit security ipsec policy ipsec_policy] set perfect-forward-secrecy keys group2 set proposals ipsec_prop [edit security ipsec vpn test_vpn] set bind-interface st0.1 set ike gateway jsr_gateway set ike ipsec-policy ipsec_policy set establish-tunnels immediately
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die show interfacesBefehle , show security pki ca-profile OCSP-ROOT, show security ikeund show security ipsec eingeben. Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
[edit]
user@host# show interfaces
ge-0/0/2 {
unit 0 {
family inet {
address 198.51.100.0/24;
}
}
}
lo0 {
unit 0 {
family inet {
address 172.17.1.100/24;
}
}
}
st0 {
unit 1 {
family inet {
address 172.18.1.1/24;
}
}
}
[edit]
user@host# show security pki ca-profile OCSP-ROOT
ca-identity OCSP-ROOT;
enrollment {
url http://10.1.1.1:8080/scep/OCSP-ROOT/;
}
revocation-check {
crl {
url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45;
}
ocsp {
disable-responder-revocation-check;
url http://10.157.88.56:8210/OCSP-ROOT/;
}
use-ocsp;
}
[edit]
user@host# show security ike
proposal ike_prop {
authentication-method rsa-signatures;
dh-group group2;
authentication-algorithm sha1;
encryption-algorithm 3des-cbc;
}
policy ike_policy {
mode aggressive;
proposals ike_prop;
certificate {
local-certificate localcert11;
}
}
gateway jsr_gateway {
ike-policy ike_policy;
address 192.0.2.50;
local-identity hostname localcert11.example.net;
external-interface ge-0/0/2.0;
version v2-only;
}
[edit]
user@host# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm 3des-cbc;
lifetime-seconds 1200;
lifetime-kilobytes 150000;
}
policy ipsec_policy {
perfect-forward-secrecy {
keys group2;
}
proposals ipsec_prop;
}
vpn test_vpn {
bind-interface st0.1;
ike {
gateway jsr_gateway;
ipsec-policy ipsec_policy;
}
establish-tunnels immediately;
}
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf commit .
Verifizierung
Vergewissern Sie sich, dass die Konfiguration ordnungsgemäß funktioniert.
- Verifizieren von CA-Zertifikaten
- Verifizieren lokaler Zertifikate
- Überprüfen des IKE-Phase-1-Status
- Überprüfen des IPsec-Phase-2-Status
Verifizieren von CA-Zertifikaten
Zweck
Überprüfen Sie die Gültigkeit eines CA-Zertifikats auf jedem Peer-Gerät.
Action!
Geben Sie im Betriebsmodus den show security pki ca-certificate ca-profile OCSP-ROOT Befehl oder show security pki ca-certificate ca-profile OCSP-ROOT detail ein.
user@host> show security pki ca-certificate ca-profile OCSP-ROOT
Certificate identifier: OCSP-ROOT
Issued to: OCSP-ROOT, Issued by: C = US, O = example, CN = OCSP-ROOT
Validity:
Not before: 11-15-2013 22:26 UTC
Not after: 11-14-2016 22:26 UTC
Public key algorithm: rsaEncryption(2048 bits)
user@host> show security pki ca-certificate ca-profile OCSP-ROOT detail
Certificate identifier: OCSP-ROOT
Certificate version: 3
Serial number: 0000a17f
Issuer:
Organization: example, Country: US, Common name: OCSP-ROOT
Subject:
Organization: example, Country: US, Common name: OCSP-ROOT
Subject string:
C=US, O=example, CN=OCSP-ROOT
Validity:
Not before: 11-15-2013 22:26 UTC
Not after: 11-14-2016 22:26 UTC
Public key algorithm: rsaEncryption(2048 bits)
30:82:01:0a:02:82:01:01:00:c6:38:e9:03:69:5e:45:d8:a3:ea:3d
2e:e3:b8:3f:f0:5b:39:f0:b7:35:64:ed:60:a0:ba:89:28:63:29:e7
27:82:47:c4:f6:41:53:c8:97:d7:1e:3c:ca:f0:a0:b9:09:0e:3d:f8
76:5b:10:6f:b5:f8:ef:c5:e8:48:b9:fe:46:a3:c6:ba:b5:05:de:2d
91:ce:20:12:8f:55:3c:a6:a4:99:bb:91:cf:05:5c:89:d3:a7:dc:a4
d1:46:f2:dc:36:f3:f0:b5:fd:1d:18:f2:e6:33:d3:38:bb:44:8a:19
ad:e0:b1:1a:15:c3:56:07:f9:2d:f6:19:f7:cd:80:cf:61:de:58:b8
a3:f5:e0:d1:a3:3a:19:99:80:b0:63:03:1f:25:05:cc:b2:0c:cd:18
ef:37:37:46:91:20:04:bc:a3:4a:44:a9:85:3b:50:33:76:45:d9:ba
26:3a:3b:0d:ff:82:40:36:64:4e:ea:6a:d8:9b:06:ff:3f:e2:c4:a6
76:ee:8b:58:56:a6:09:d3:4e:08:b0:64:60:75:f3:e2:06:91:64:73
d2:78:e9:7a:cb:8c:57:0e:d1:9a:6d:3a:4a:9e:5b:d9:e4:a2:ef:31
5d:2b:2b:53:ab:a1:ad:45:49:fd:a5:e0:8b:4e:0b:71:52:ca:6b:fa
8b:0e:2c:7c:7b:02:03:01:00:01
Signature algorithm: sha1WithRSAEncryption
Distribution CRL:
http://10.1.1.1:8080/crl-as-der/currentcrl-45.crl?id=45
Authority Information Access OCSP:
http://10.1.1.1:8090/OCSP-ROOT/
Use for key: CRL signing, Certificate signing, Key encipherment, Digital signature
Fingerprint:
ed:ce:ec:13:1a:d2:ab:0a:76:e5:26:6d:2c:29:5d:49:90:57:f9:41 (sha1)
af:87:07:69:f0:3e:f7:c6:b8:2c:f8:df:0b:ae:b0:28 (md5)
In diesem Beispiel werden IP-Adressen in den URLs in der CA-Profilkonfiguration verwendet. Wenn IP-Adressen nicht mit von einer Zertifizierungsstelle ausgestellten Zertifikaten oder CA-Zertifikaten verwendet werden, muss DNS in der Gerätekonfiguration konfiguriert werden. DNS muss in der Lage sein, den Host in der CRL der Verteilung und in der CA-URL in der CA-Profilkonfiguration aufzulösen. Darüber hinaus müssen Sie über Netzwerkerreichbarkeit für denselben Host verfügen, um Sperrprüfungen zu erhalten.
Bedeutung
Die Ausgabe zeigt die Details und die Gültigkeit des Zertifizierungsstellenzertifikats auf jedem Peer wie folgt:
C– Land.O– Organisation.CN– Gebräuchlicher Name.Not before—Anfangsdatum der Gültigkeit.Not after—Enddatum der Gültigkeit.
Verifizieren lokaler Zertifikate
Zweck
Überprüfen Sie die Gültigkeit eines lokalen Zertifikats auf jedem Peer-Gerät.
Action!
Geben Sie im Betriebsmodus den show security pki local-certificate certificate-id localcert1 detail Befehl ein.
user@host> show security pki local-certificate certificate-id localcert1 detail
Certificate identifier: localcert1
Certificate version: 3
Serial number: 013e3f1d
Issuer:
Organization: example, Country: US, Common name: OCSP-ROOT
Subject:
Organization: example, Organizational unit: example, State: california1, Locality: sunnyvale1, Common name: localcert1, Domain component: domain_component1
Subject string:
DC=domain_component1, CN=localcert1, OU=example, O=example, L=sunnyvale1, ST=california1, C=us1
Alternate subject: "localcert1@example.net", localcert1.example.net, 10.10.1.50
Validity:
Not before: 01-28-2014 22:23 UTC
Not after: 03-29-2014 22:53 UTC
Public key algorithm: rsaEncryption(1024 bits)
30:81:89:02:81:81:00:a6:df:c1:57:59:f8:4d:0f:c4:a8:96:25:97
03:c4:a0:fb:df:d5:f3:d5:56:b6:5a:26:65:b8:1a:ec:be:f6:c6:5f
b3:d7:d3:59:39:48:52:4a:e3:1b:e4:e0:6d:24:c3:c1:50:8c:55:3b
c0:c1:29:a0:45:29:8e:ec:3e:52:2f:84:b3:e8:89:9a:0f:8b:7d:e8
90:4b:c1:28:48:95:b3:aa:11:ab:b4:8c:a8:80:ce:90:07:2a:13:a2
2f:84:44:92:3b:be:7d:39:5b:2f:9a:4c:7a:2f:2d:31:8b:12:6d:52
34:7d:6b:e4:69:7e:f3:86:55:e2:89:31:98:c9:15:02:03:01:00:01
Signature algorithm: sha1WithRSAEncryption
Distribution CRL:
http://10.1.1.1:8080/crl-as-der/currentcrl-45.crl?id=45
Authority Information Access OCSP:
http://10.1.1.1/:8090/OCSP-ROOT/
Fingerprint:
00:c6:56:64:ad:e3:ce:8e:26:6b:df:17:1e:de:fc:14:a4:bb:8c:e4 (sha1)
7f:43:c6:ed:e4:b3:7a:4f:9a:8c:0b:61:95:01:c9:52 (md5)
Auto-re-enrollment:
Status: Disabled
Next trigger time: Timer not started
Bedeutung
Die Ausgabe zeigt die Details und die Gültigkeit eines lokalen Zertifikats auf jedem Peer wie folgt:
DC– Domain-Komponente.CN– Gebräuchlicher Name.OU– Organisationseinheit.O– Organisation.L—OrtschaftST– Staat.C– Land.Not before—Anfangsdatum der Gültigkeit.Not after—Enddatum der Gültigkeit.
Überprüfen des IKE-Phase-1-Status
Zweck
Überprüfen Sie den Status der IKE-Phase 1 auf jedem Peer-Gerät.
Action!
Geben Sie im Betriebsmodus den show security ike security-associations Befehl ein.
user@host> show security ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 6534660 UP 3e62e05abd6a703f c552b238e8a26668 IKEv2 198.51.100.50
Geben Sie im Betriebsmodus den show security ike security-associations detail Befehl ein.
user@host> show security ike security-associations detail
IKE peer 198.51.100.50, Index 6534660, Gateway Name: jsr_gateway
Role: Responder, State: UP
Initiator cookie: 3e62e05abd6a703f, Responder cookie: c552b238e8a26668
Exchange type: IKEv2, Authentication method: RSA-signatures
Local: 192.0.2.50:500, Remote: 198.51.100.50:500
Lifetime: Expires in 26906 seconds
Peer ike-id: localcert11.example.net
Xauth assigned IP: 0.0.0.0
Algorithms:
Authentication : hmac-sha1-96
Encryption : 3des-cbc
Pseudo random function: hmac-sha1
Diffie-Hellman group : DH-group-2
Traffic statistics:
Input bytes : 2152
Output bytes : 2097
Input packets: 4
Output packets: 4
Flags: IKE SA is created
IPSec security associations: 4 created, 0 deleted
Phase 2 negotiations in progress: 0
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 192.0.2.50:500, Remote: 198.51.100.50:500
Local identity: 192.0.2.50
Remote identity: localcert11.example.net
Flags: IKE SA is created
Bedeutung
Das flags Feld in der Ausgabe zeigt, dass die IKE-Sicherheitszuordnung erstellt wurde.
Überprüfen des IPsec-Phase-2-Status
Zweck
Überprüfen Sie den IPsec-Phase 2-Status auf jedem Peer-Gerät.
Action!
Geben Sie im Betriebsmodus den show security ipsec security-associations Befehl ein.
user@host> show security ipsec security-associations Total active tunnels: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <131073 ESP:3des/sha1 9d1066e2 252/ 150000 - root 500 198.51.100.50 >131073 ESP:3des/sha1 82079c2c 252/ 150000 - root 500 198.51.100.50
Geben Sie im Betriebsmodus den show security ipsec security-associations detail Befehl ein.
user@host> show security ipsec security-associations detail
ID: 131073 Virtual-system: root, VPN Name: test_vpn
Local Gateway: 192.0.2.50, Remote Gateway: 198.51.100.50
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv2
DF-bit: clear
Bind-interface: st0.1
Port: 500, Nego#: 2, Fail#: 0, Def-Del#: 0 Flag: 0x600a29
Last Tunnel Down Reason: Delete payload received
Direction: inbound, SPI: 9d1066e2, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 249 seconds
Lifesize Remaining: 150000 kilobytes
Soft lifetime: Expires in 10 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Direction: outbound, SPI: 82079c2c, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 249 seconds
Lifesize Remaining: 150000 kilobytes
Soft lifetime: Expires in 10 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64Bedeutung
Die Ausgabe zeigt die Details der ipsec-Sicherheitszuordnungen.
