RADIUS-initiierter Datenverkehrsspiegelungsprozess bei der Abonnentenanmeldung

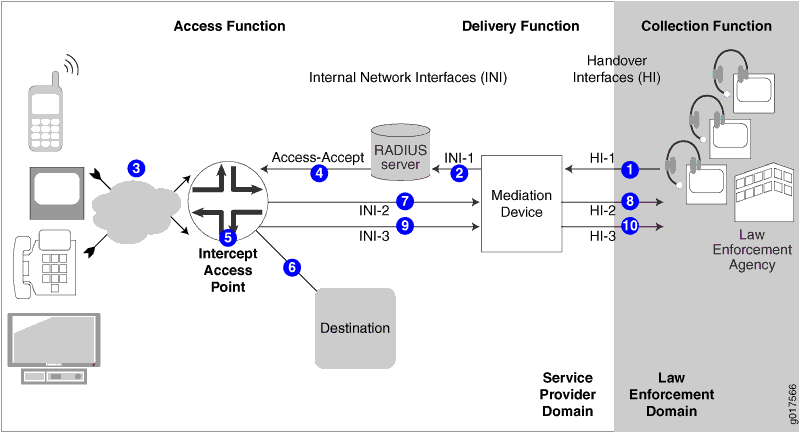

Abbildung 1 zeigt den Prozess für einen von RADIUS initiierten Abonnentenspiegelungsvorgang, der initiiert wird, wenn sich der gespiegelte Abonnent anmeldet.
|
1
—
Die LEA sendet Bereitstellungsinformationen für einen Teilnehmer, dessen Datenverkehr über die HI-1-Schnittstelle gespiegelt werden soll, an das Vermittlungsgerät. |
6
—
Das IAP sendet den ursprünglichen Abonnentendatenverkehr an das beabsichtigte Ziel. |
|
arabische Ziffer
—
Das Vermittlungsgerät sendet die Bereitstellungsinformationen über die INI-1-Schnittstelle an den RADIUS-Server. |
7
—
Wenn teilnehmerbezogene Ereignisse auftreten, sendet der IAP die Ereignisse in SNMP-Traps über die INI-2-Schnittstelle an das Vermittlungsgerät. |
|
3
—
Der Abonnent meldet sich an und fordert die Authentifizierung durch den RADIUS-Server an. |
8
—
Das Vermittlungsgerät stellt die Ereignisse über die HI-2-Schnittstelle der LEA zur Verfügung. |
|
4
—
Der RADIUS-Server authentifiziert den Teilnehmer und sendet eine Access-Accept-Nachricht mit spiegelungsbezogenen RADIUS-Attributen in VSAs von Juniper Networks an den IAP (den Router). |
9
—
Das IAP kapselt den gespiegelten Inhalt in einen Paket-Header und sendet ihn über die INI-3-Schnittstelle an das Vermittlungsgerät. Der IAP verwendet die Ziel-IP-Adresse des Vermittlungsgeräts, die es in der vom RADIUS-Server gesendeten Access-Accept-Nachricht empfangen hat. |
|
5
—
Das IAP erstellt eine Abonnentensicherheitsrichtlinie basierend auf den Spiegelungs-VSAs und beginnt mit der Spiegelung des Datenverkehrs des Abonnenten. |
10
—
Das Vermittlungsgerät sendet gespiegelte Inhalte über die HI-3-Schnittstelle an die LEA. |
