Verstehen, wie abonnentenbewusste Richtlinien und Gebührensteuerungsregeln dynamisch von einem PCRF bereitgestellt werden

Politische Entscheidungen

Der PCRF ist von zentraler Bedeutung für Entscheidungen über Richtlinien und Gebührenkontrolle und kann jederzeit eine PCC-Regel auf dem PCEF installieren, aktivieren, ändern oder deaktivieren. Die PCRF kann ihre Entscheidungen über die Politik und die Gebührenkontrolle auf der Grundlage verschiedener Quellen treffen, darunter:

• Abonnementinformationen für die Benutzergeräte, die aus dem Abonnementprofil-Repository (SPR) empfangen werden

• Bedienerkonfiguration im PCRF

• Informationen aus dem Zugangsnetz über die Zugangstechnologie

• Informationen aus dem PCEF, z. B. der Name der Anwendung, die der Abonnent verwendet

Die Gx-Schnittstelle wird verwendet, um Informationen zur Bereitstellung von PCC-Regeln vom PCRF an das PCEF zu senden und um Benachrichtigungen über Ereignisse auf Datenverkehrsebene vom PCEF an das PCRF bereitzustellen.

Unterstützte Vorgänge

Junos Subscriber Aware und Junos Policy Control unterstützen die folgenden Vorgänge mit dem PCRF:

• Regeln installieren oder ändern: Die PCRF sendet den Charging-Rule-Install AVP, um eine PCC-Regel zu installieren, die noch nicht installiert ist, oder eine vorhandene Regel auf dem PCEF zu ändern.

• Regeln entfernen: Der PCRF sendet den Charging-Rule-Remove AVP, um eine bereits installierte PCC-Regel zu entfernen.

• Regeln aktivieren: Der PCRF sendet das Rule-Activation-Time AVP, um den Zeitpunkt anzugeben, zu dem die Regel aktiviert werden soll, und es ist im Charging-Rule-Install AVP enthalten. Dieser Vorgang führt zu einer einzelnen Aktivierung der Regel, nicht zu einem wiederkehrenden Aktivierungszeitplan.

• Regeln deaktivieren: Die PCRF sendet das Rule-Deactivation-Time AVP, um den Zeitpunkt anzugeben, zu dem die Regel deaktiviert werden soll, und sie ist im Charging-Rule-Install AVP enthalten. Dieser Vorgang führt zu einer einzelnen Deaktivierung der Regel, nicht zu einem wiederkehrenden Deaktivierungszeitplan.

• PCEF-Sitzungsrevalidierung: Der PCRF sendet den AVP zusammen mit dem AVP mit dem WertREVALIDATION_TIMEOUT, der den Revalidation-Time Zeitpunkt angibt, zu dem Event-Trigger der PCEF die erneute Validierung der PCEF-Sitzung vom PCRF anfordern muss. Wenn der angegebene Zeitpunkt erreicht ist, sendet der PCEF einen Ereignisauslöser mit dem WertREVALIDATION_TIMEOUT, um die erneute Überprüfung der PCEF-Sitzung anzufordern.

• Start oder Stopp der Anwendung melden: Der PCEF sendet einen Ereignisauslöser, wenn er den Start oder das Stoppen einer Anwendung erkennt.

Die Container für die PCC-Regeln heißen Charging-Rule-Definition. Innerhalb eines Charging-Rule-Install oder können Charging-Rule-Removemehrere Charging-Rule-Definition Container gesendet werden, von denen jeder pro Abonnent angewendet wird.

Wenn auf dem Router eine Zeitzone konfiguriert ist, gelten die Aktivierungs- und Deaktivierungseinstellungen für die konfigurierte Zeitzone und werden für den Übergang zur und von der Sommerzeit angepasst.

Methoden für die Bereitstellung von PCC-Regeln

Die PCRF verwendet eines der folgenden Verfahren, um die PCC-Regeln zu spezifizieren, die das PCEF anwendet:

• Pull-Modus während der TDF-Abonnentenerstellung – Wird angewendet, wenn das Gateway der MX-Serie eine Anforderung für einen neuen TDF-Abonnenten empfängt. Das PCEF sendet eine CCR-I-Nachricht (Credit Control Request Initial) mit Informationen über den Abonnenten an den PCRF. Der PCRF lädt die PCC-Regeln in einer anfänglichen Kreditkontrollantwortnachricht (CCA-I) auf das PCEF herunter, die auch alle Aktivierungs- und Deaktivierungszeiten enthalten kann, die für die Regeln gelten, sowie den Zeitpunkt, zu dem der PCEF die PCC-Regeln erneut vom PCRF anfordern muss. Abbildung 1 zeigt den Nachrichtenfluss für eine Pull-Prozedur während der TDF-Abonnentenerstellung.

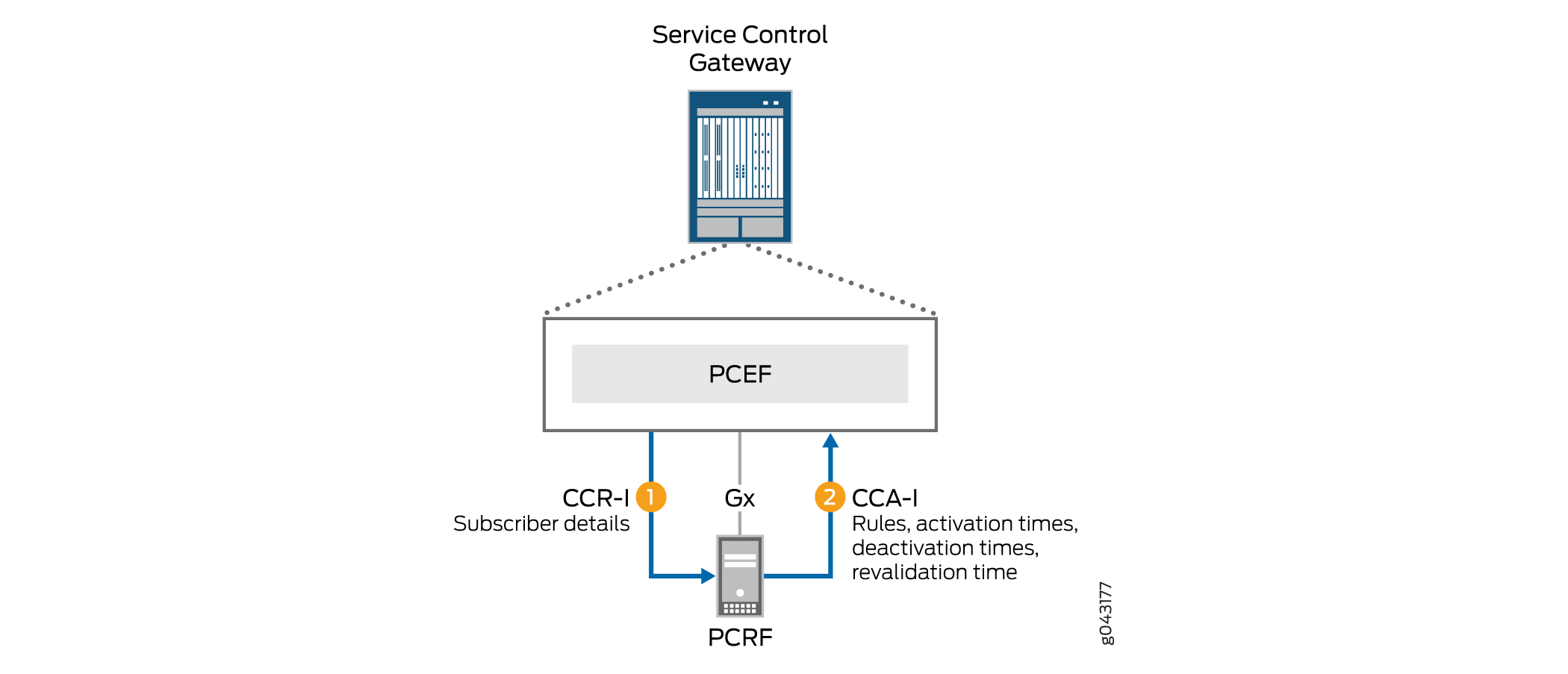

  Abbildung 1: Nachrichtenfluss für den Pull-Modus während der TDF-Teilnehmererstellung

• Pull-Modus nach PCEF-Ereignisauslöser: Wird angewendet, wenn der PCEF einen Ereignisauslöser an den PCRF sendet. Dies kann der Fall sein, wenn der Router der MX-Serie einen neuen Anwendungsstart oder -stopp erkennt oder wenn der Zeitpunkt für die erneute Validierung abgelaufen ist. Das PCEF sendet eine CCR-U-Nachricht (Credit Control Request Update) zusammen mit dem entsprechenden Ereignisauslöser an den PCRF. Der PCRF lädt möglicherweise neue Regeln in einer CCA-U-Nachricht (Credit Control Answer Update) in den PCEF herunter, die auch alle Aktivierungs- und Deaktivierungszeiten enthalten kann, die für die Regeln gelten, sowie den Zeitpunkt, zu dem der PCEF die PCC-Regeln erneut vom PCRF anfordern muss. Abbildung 2 zeigt den Nachrichtenfluss für einen Pull-Vorgang nach einem PCEF-Ereignisauslöser.

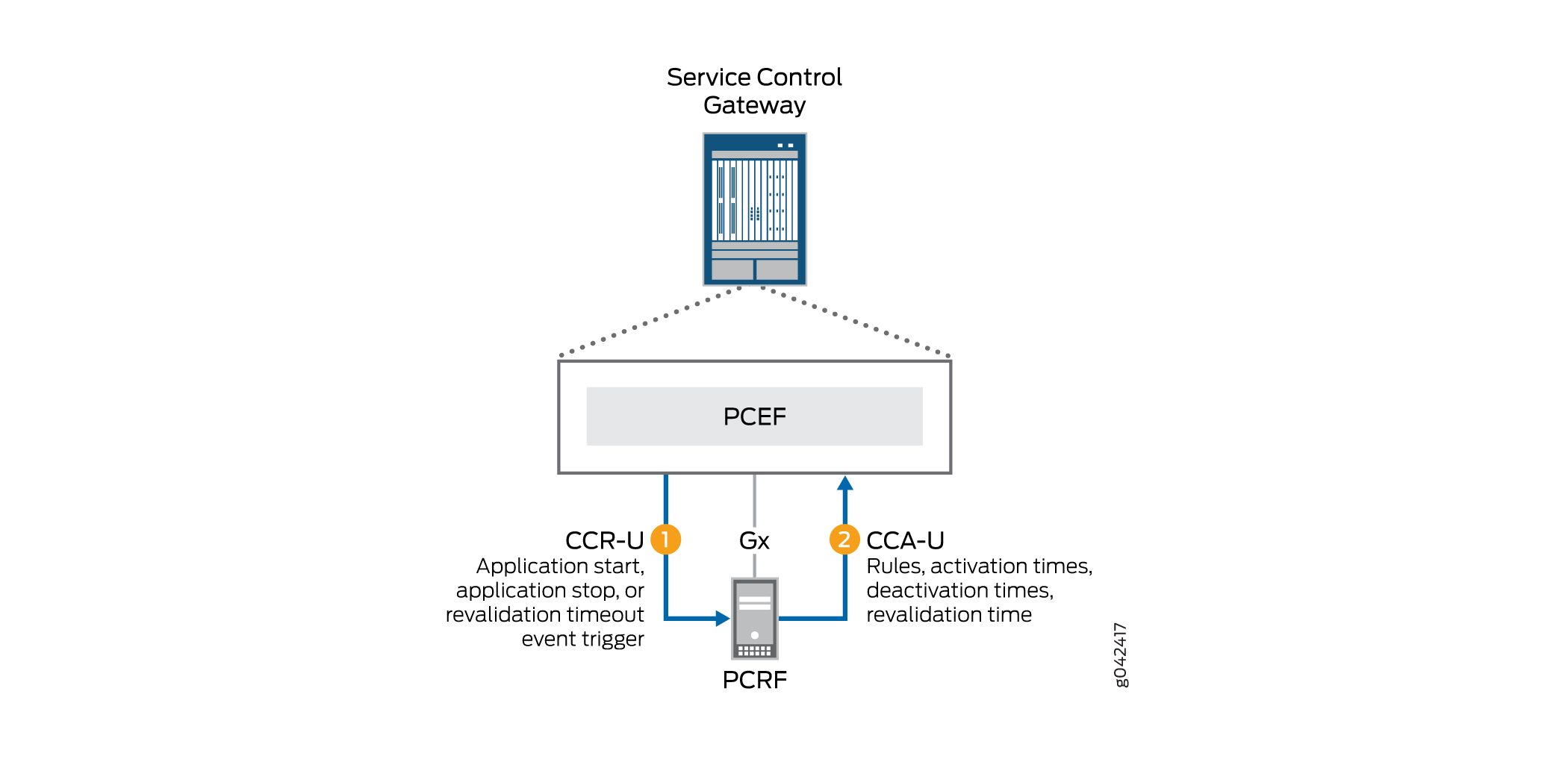

  Abbildung 2: Nachrichtenfluss für den Pull-Modus nach dem Auslösen eines PCEF-Ereignisses

• Push-Modus: Wird angewendet, wenn der PCRF PCC-Regeln bereitstellt, ohne eine Anfrage vom PCEF zu erhalten. Der PCRF sendet die PCC-Regeln in einer RAR-Anforderung (Re-Authorization Request) an das PCEF basierend auf Informationen, die über die Rx-Schnittstelle oder als Reaktion auf einen Auslöser innerhalb des PCRF an den PCRF gesendet werden. Die RAR kann auch alle Aktivierungs- und Deaktivierungszeiten enthalten, die für die Regeln gelten, sowie den Zeitpunkt, zu dem das PCEF die PCC-Regeln erneut beim PCRF anfordern muss. Der PCRF schließt diese PCC-Regeln in eine RAR-Nachricht ein, da die PCC-Regeln nicht vom PCEF angefordert wurden und keine Kreditkontrollanforderungs- (CCR) oder Kreditkontrollantwortnachrichten (Credit Control Answer, CCA) vom RAR ausgelöst werden. Das PCEF antwortet mit einer RAA-Meldung (Re-Authorization Answer). Abbildung 3 zeigt den Nachrichtenfluss für einen Push-Vorgang.

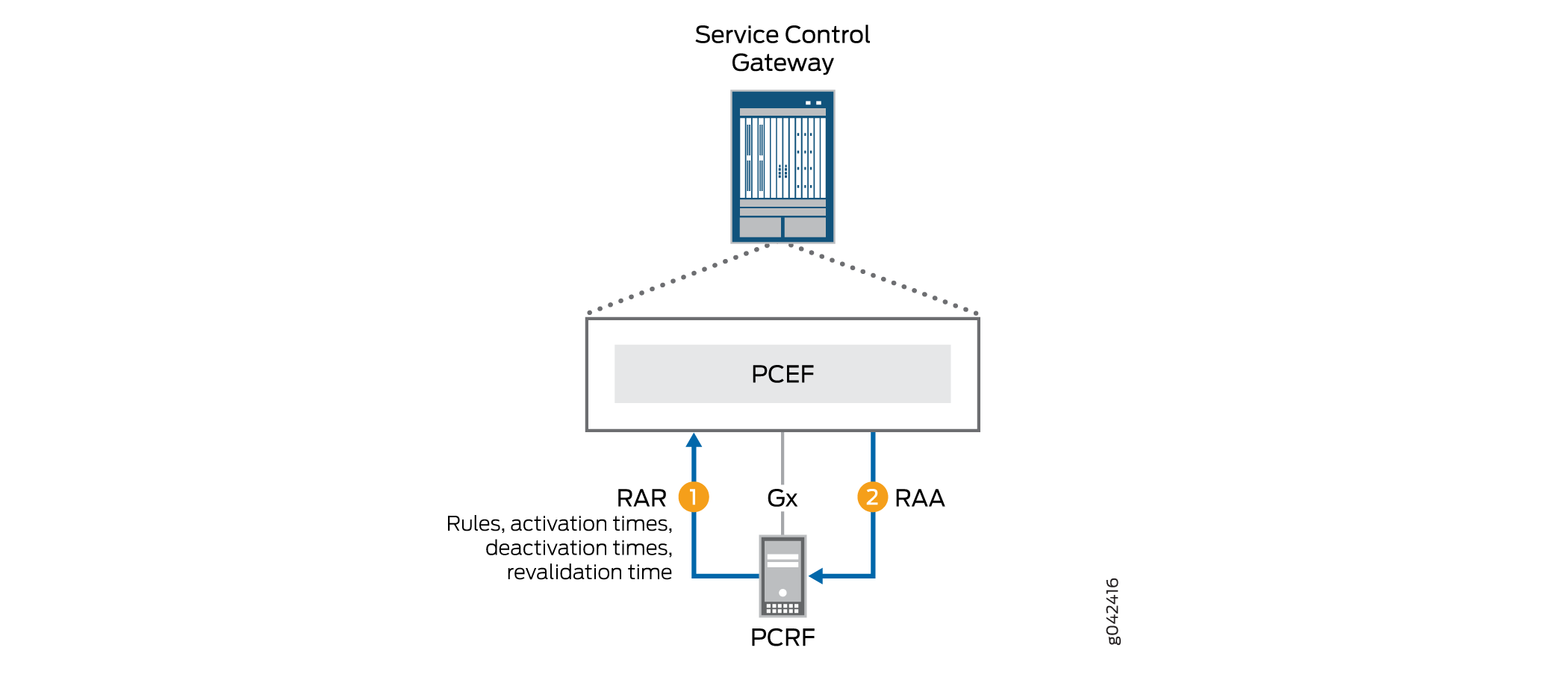

  Abbildung 3: Nachrichtenfluss für den Push-Modus
