Beispiel: Konfigurieren einer Backup-Auswahlrichtlinie für das OSPF oder OSPF3-Protokoll

In diesem Beispiel wird gezeigt, wie die Backup-Auswahlrichtlinie für das OSPF- oder OSPF3-Protokoll konfiguriert wird, wodurch Sie eine Schleifenfreie Alternative (LFA) im Netzwerk auswählen können.

Wenn Sie Richtlinien für die Backup-Auswahl aktivieren, Junos OS die Auswahl von LFA basierend auf den Richtlinienregeln und Attributen der Verbindungen und Knoten im Netzwerk ermöglicht. Diese Attribute sind Admin-Gruppe, SRLG, Bandbreite, Schutztyp, Metrik und Knoten.

Anforderungen

In diesem Beispiel werden die folgenden Hardware- und Softwarekomponenten verwendet:

  • Acht Router, die eine Kombination aus M Series Multiservice Edge Routern, 5G Universelle Routing-Plattformen der MX-Serie, Paketübertragungs-Router der PTX-Serie und Core-Routern der T-Serie-Serie sein können

  • Junos OS Version 15.1 oder höher, die auf allen Geräten ausgeführt wird

Bevor Sie beginnen:

  1. Konfigurieren Sie die Geräteschnittstellen.

  2. Konfiguration OSPF.

Überblick

In Junos OS LFA-Auswahlalgorithmus (Loop-Free Alternative) bzw. -Kriterien durch eine LFA-Richtlinie überschrieben werden. Diese Richtlinien werden für jedes Ziel (IPv4 und IPv6) sowie eine primäre Next-Hop-Schnittstelle konfiguriert. Diese Backup-Richtlinien erzwingen die LFA-Auswahl basierend auf Admin-Gruppe, SRLG, Bandbreite, Schutztyp, Metrik und Node-Attributen des Backup-Pfads. Während der Backup-Shortest Path First (SPF)-Berechnung wird jedes Attribut (Knoten und Link) des Backup-Pfads, das pro Backup-Next-Hop gespeichert ist, durch IGP. Für die intern von IGP erstellten Routen wird der Attributsatz jedes Backup-Pfads anhand der für jedes Ziel (IPv4 und IPv6) konfigurierten Richtlinie und einer primären Next-Hop-Schnittstelle ausgewertet. Der erste bzw. beste Backup-Pfad wird ausgewählt und als Backup-Next-Hop in der Routingtabelle installiert. Um die Backup-Auswahlrichtlinie zu konfigurieren, fügen Sie die backup-selection Konfigurationserklärung auf der [edit routing-options] Hierarchieebene bei. Der show backup-selection Befehl zeigt die konfigurierten Richtlinien für eine bestimmte Schnittstelle und ein ziel an. Die Anzeige kann nach einem bestimmten Ziel, Präfix, einer Schnittstelle oder einem logischen System gefiltert werden.

Topologie

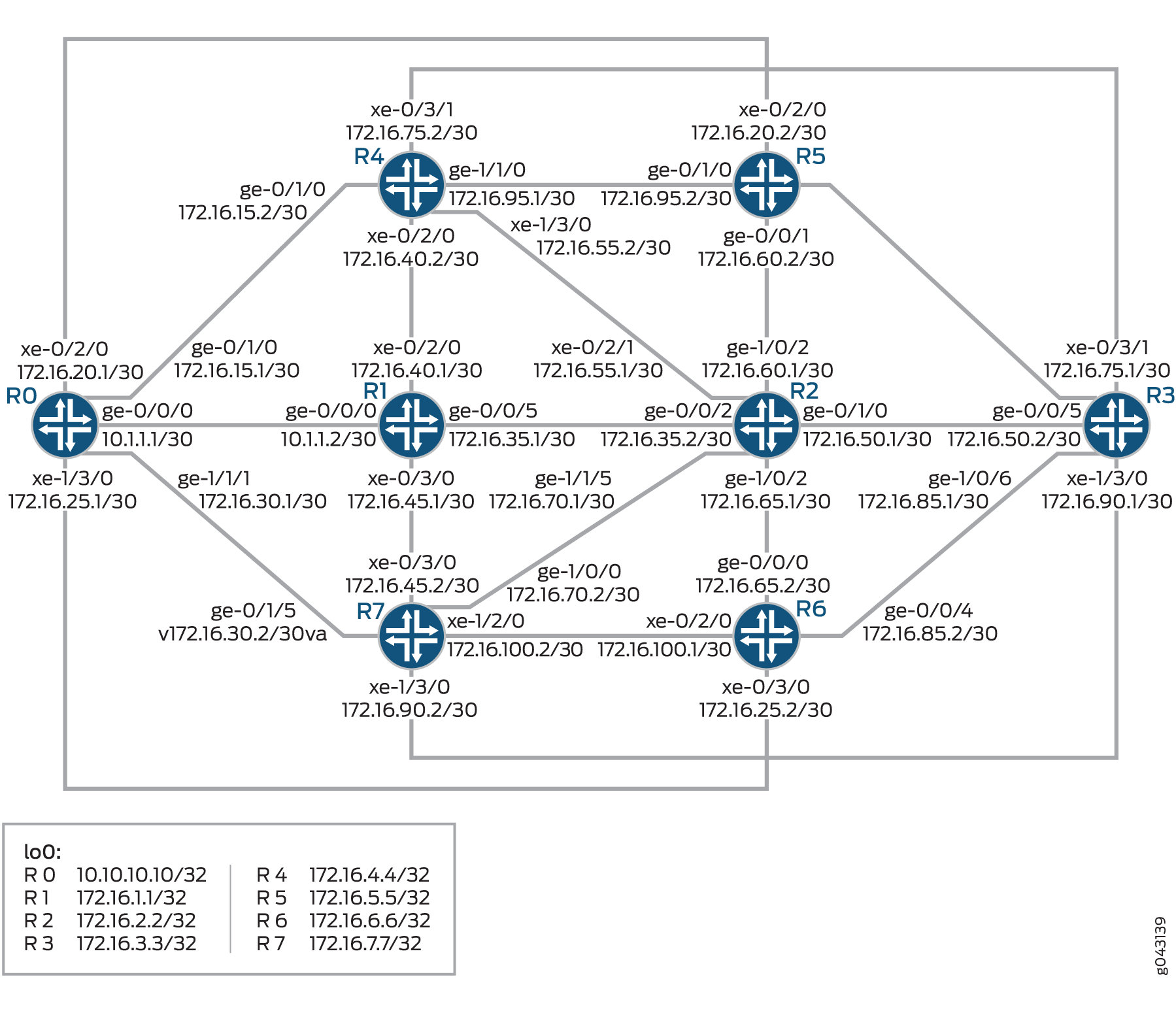

In dieser in der Topologie dargestellten Richtlinie für die Abbildung 1 Sicherungsauswahl wird auf Gerät R3 konfiguriert.

Abbildung 1: Beispiel-Backup-Auswahlrichtlinie für OSPF oder OPSF3Beispiel-Backup-Auswahlrichtlinie für OSPF oder OPSF3

Konfiguration

CLI-Konfiguration

Um dieses Beispiel schnell konfigurieren zu können, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenbrüche, ändern Sie alle Details, die zur Übereinstimmung mit Ihrer Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle, kopieren Sie die Befehle in die CLI der Hierarchieebene, und geben Sie sie dann im Konfigurationsmodus [edit]commit ein.

R0

R1

R2

R3

R4

R5

R6

R7

Gerät konfigurieren R3

Schritt-für-Schritt-Verfahren

Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Informationen zur Navigation auf der CLI finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus im CLI Benutzerhandbuch.

So konfigurieren Sie Gerät R3:

  1. Konfigurieren Sie die Schnittstellen.

  2. Konfigurieren Sie srlg-Werte.

  3. Konfigurieren Sie die ID des Routers.

  4. Wenden Sie die Routingrichtlinie auf alle aus der Routingtabelle in die Weiterleitungstabelle exportierten Equal-Cost-Multipaths an.

  5. Konfigurieren Sie die Attribute der Backup-Auswahlrichtlinie.

  6. Aktivieren Sie RSVP auf allen Schnittstellen.

  7. Konfigurieren Sie administrative Gruppen.

  8. Aktivieren MPLS auf allen Schnittstellen und Konfigurieren der administrativen Gruppe für eine Schnittstelle.

  9. Ermöglichen Sie den Verbindungsschutz und konfigurieren Sie die Kennwerte an allen Schnittstellen für einen OSPF Bereich.

  10. Ermöglichen Sie den Verbindungsschutz und konfigurieren Sie die Kennwerte an allen Schnittstellen für einen OSPF3-Bereich.

  11. Konfigurieren Sie die Routing-Richtlinie.

Ergebnisse

Bestätigen Sie Ihre Konfiguration im Konfigurationsmodus, indem Sie die show interfacesshow protocols , und Befehle show policy-optionsshow routing-options eingeben. Wenn in der Ausgabe nicht die beabsichtigte Konfiguration angezeigt wird, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.

Wenn Sie die Konfiguration des Geräts bereits durchgeführt haben, geben Sie commit sie im Konfigurationsmodus ein.

Überprüfung

Stellen Sie sicher, dass die Konfiguration ordnungsgemäß funktioniert.

Überprüfung der Routen

Zweck

Stellen Sie sicher, dass die erwarteten Routen gelernt wurden.

Aktion

Führen Sie im Betriebsmodus den show route Befehl für die Routingtabelle aus.

Bedeutung

Die Ausgabe zeigt alle Geräte-R3-Routen.

Überprüfung des OSPF Route

Zweck

Überprüfen der Routingtabelle OSPF.

Aktion

Führen Sie im Betriebsmodus den show ospf route detail Befehl für Gerät R3 aus.

Bedeutung

Die Ausgabe zeigt die Routingtabelle der OSPF Router an.

Überprüfung der OSPF3-Route

Zweck

Überprüfen Sie die Routing-Tabelle von OSPF3.

Aktion

Führen Sie im Betriebsmodus den show ospf3 route detail Befehl für Gerät R3 aus.

Bedeutung

Die Ausgabe zeigt die Routing-Tabelle der OSPF3-Router an.

Überprüfen der Backup-Auswahlrichtlinie für Gerät R3

Zweck

Überprüfen der Backup-Auswahlrichtlinie für Gerät R3

Aktion

Führen Sie im Betriebsmodus den show backup-selection Befehl für Gerät R3 aus.

Bedeutung

Die Ausgabe zeigt die konfigurierten Richtlinien pro Präfix pro primäre Next-Hop-Schnittstelle an.
