VDSL2-Schnittstellen auf NFX150-Geräten

VDSL-Schnittstellenübersicht

Die VDSL-Technologie (Digital Subscriber Line) mit sehr hoher Bitrate ist Teil der DSL-Familie von Modemtechnologien, die xeine schnellere Datenübertragung über ein einzelnes flaches, unverdrilltes oder verdrilltes Paar Kupferdrähte ermöglichen. Die VDSL-Leitungen verbinden die Netzwerke von Service Providern und Kundenstandorte, um Anwendungen mit hoher Bandbreite (Triple-Play-Dienste) wie High-Speed-Internetzugang, Telefondienste wie VoIP, High-Definition-TV (HDTV) und interaktive Spieledienste über eine einzige Verbindung bereitzustellen.

VDSL2 ist eine Weiterentwicklung von G.993.1 (VDSL) und ermöglicht die Übertragung von asymmetrischen (Halbduplex) und symmetrischen (Vollduplex) aggregierten Datenraten von bis zu 100 Mbit/s auf kurzen Kupferschleifen mit einer Bandbreite von bis zu 17 MHz. Die VDSL2-Technologie basiert auf dem ITU-T G.993.2 (VDSL2)-Standard, dem Standard der International Telecommunication Union, der eine Datenübertragungsmethode für VDSL2-Transceiver beschreibt.

Der VDSL2 verwendet diskrete Mehrtonmodulation (DMT). DMT ist ein Verfahren zur Trennung eines digitalen Teilnehmerleitungssignals, so dass der nutzbare Frequenzbereich in 256 Frequenzbänder (oder Kanäle) von jeweils 4,3125 kHz aufgeteilt wird. Das DMT verwendet den Fast Fourier Transform (FFT)-Algorithmus für die Demodulation oder die Modulation für eine erhöhte Geschwindigkeit.

Die VDSL2-Schnittstelle unterstützt den Paketübertragungsmodus (PTM). Der PTM-Modus transportiert Pakete (IP, PPP, Ethernet, MPLS usw.) über DSL-Verbindungen als Alternative zur Verwendung des Asynchronous Transfer Mode (ATM). PTM basiert auf dem Standard Ethernet in the First Mile (EFM) IEEE802.3ah.

VDSL2 bietet Abwärtskompatibilität mit ADSL2 und ADSL2+, da diese Technologie sowohl auf den VDSL1-DMT- als auch auf den ADSL2/ADSL2+-Empfehlungen basiert.

VDSL2 Vectoring im Überblick

Vectoring ist ein Übertragungsverfahren, bei dem Leitungssignale koordiniert werden, um Übersprechpegel zu reduzieren und die Leistung zu verbessern. Es basiert auf dem Konzept der Geräuschunterdrückung, wie Noise-Cancelling-Kopfhörer. Der ITU-T G.993.5-Standard "Self-FEXT Cancellation (Vectoring) for Use with VDSL2 Transceivers", auch bekannt als G.vector, beschreibt Vectoring für VDSL2.

Der Geltungsbereich der Empfehlung ITU-T G.993.5 beschränkt sich speziell auf die Self-FEXT-Auslöschung (Far-End-Crosstalk) in Downstream- und Upstream-Richtung. Die FEXT, die von einer Gruppe von Nah-End-Transceivern erzeugt wird und mit den Fern-End-Transceivern derselben Gruppe interferiert, wird aufgehoben. Diese Auslöschung findet zwischen VDSL2-Transceivern statt, die nicht unbedingt das gleiche Profil haben.

VDSL2-Netzwerkbereitstellungstopologie

In Standard-Telefonkabeln aus Kupferdrähten verbrauchen Sprachsignale nur einen Bruchteil der verfügbaren Bandbreite. Wie jede andere DSL-Technologie nutzt auch die VDSL2-Technologie die verbleibende Kapazität, um Daten und Multimedia auf der Leitung zu übertragen, ohne die Fähigkeit der Leitung zu unterbrechen, Sprachsignale zu übertragen.

Dieses Beispiel zeigt die typische VDSL2-Netzwerktopologie, die mit einem NFX-Gerät bereitgestellt wird.

Eine VDSL2-Verbindung zwischen Netzwerkgeräten wird wie folgt eingerichtet:

  1. Verbinden Sie ein Endbenutzergerät wie ein LAN, einen Hub oder einen PC über eine Ethernetschnittstelle mit dem CPE (Customer Premises Equipment) (z. B. ein NFX-Gerät).

  2. Schließen Sie das CPE an einen DSLAM an.

  3. Die VDSL2-Schnittstelle verwendet entweder Gigabit-Ethernet oder Glasfaser als zweite Meile für die Verbindung mit dem Broadband Remote Access Server (B-RAS), wie in Abbildung 1 dargestellt.

  4. Die ADSL-Schnittstelle verwendet entweder Gigabit-Ethernet (im Falle von IP DSLAM) als "zweite Meile" für die Verbindung mit dem B-RAS oder OC3/DS3 ATM als zweite Meile für die Verbindung des B-RAS, wie in Abbildung 2 dargestellt.

    Anmerkung:

    Die VDSL2-Technologie ist abwärtskompatibel zu ADSL2 und ADSL2+. VDSL2 bietet eine ADSL2- und ADSL2+-Schnittstelle in einer ATM-DSLAM-Topologie und stellt eine VDSL2-Schnittstelle in einer IP- oder VDSL-DSLAM-Topologie bereit.

    Der DSLAM akzeptiert Verbindungen von vielen Kunden und aggregiert sie zu einer einzigen Internetverbindung mit hoher Kapazität.

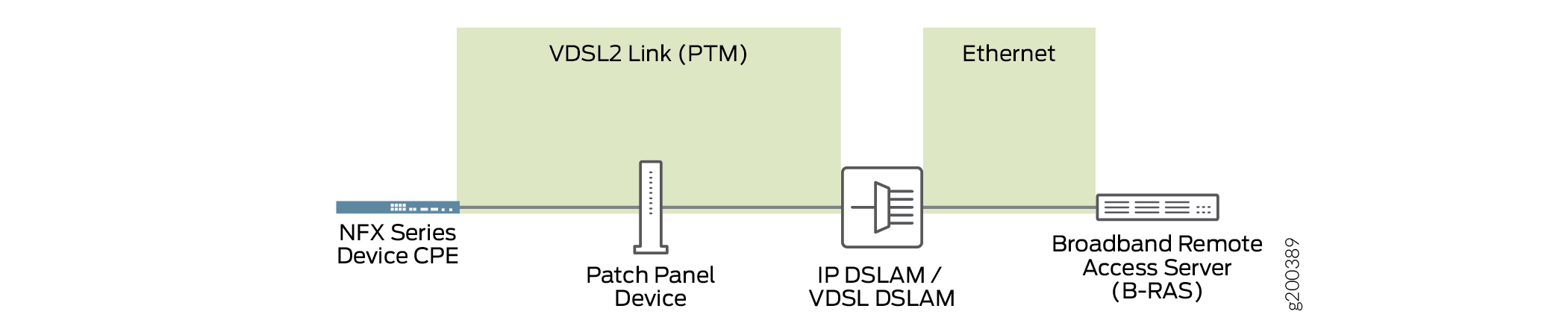

Abbildung 1 zeigt eine typische VDSL2-Netzwerktopologie.

Abbildung 1: Diagramm einer typischen VDSL2-End-to-End-Konnektivität und -Topologie Typical VDSL2 End-to-End Connectivity and Topology Diagram

Abbildung 2 zeigt eine abwärtskompatible ADSL-Topologie mit ATM DSLAM.

Abbildung 2: Abwärtskompatible ADSL-Topologie (ATM DSLAM) Backward-Compatible ADSL Topology (ATM DSLAM)

Unterstützung von VDSL2-Schnittstellen auf Geräten der NFX-Serie

Die VDSL2-Schnittstelle wird von den in Tabelle 1 aufgeführten Geräten der NFX-Serie unterstützt. (Die Plattformunterstützung hängt von der Junos OS-Version in Ihrer Installation ab.)

Tabelle 1: Merkmale VDSL2 Anhang A und Anhang B

Funktionen

KOCHTÖPFE

Geräte

JNP-SFP-VDSL2

Unterstützte Nebenbetriebsarten

Anhänge A und Anhänge B*

Unterstützte Bandpläne

Anhang A 998

Anhang B 997 und 998

Unterstützte Standards

ITU-T G.993.2 und ITU-T G.993.5 (VDSL2)

Verwendet in

Netzwerkimplementierungen in Nordamerika

ADSL-Abwärtskompatibilität

G 992.3 (ADSL2)

G 992.5 (ADSL2+)
Anmerkung:

Es wird jeweils nur ein JNP-SFP-VDSL2-Gerät unterstützt.

VDSL2-Schnittstellenkompatibilität mit ADSL-Schnittstellen

VDSL2-Schnittstellen auf Geräten der NFX-Serie sind abwärtskompatibel mit den meisten ADSL2- und ADSL2+-Schnittstellenstandards. Die VDSL2-Schnittstelle verwendet Ethernet im First-Mile-Modus (EFM) oder Paketübertragungsmodus (PTM) und verwendet die benannten Schnittstellen heth-0-4 und heth-0-5.

Anmerkung:

  • Die VDSL2-Schnittstelle ist abwärtskompatibel zu ADSL2 und ADSL2+.

  • Der Wechsel von VDSL2 auf ADSL2 und ADSL2+ bzw. von ADSL2 und ADSL2+ auf VDSL2 erfolgt in rund 60 Sekunden.

Unterstützte VDSL2-Schnittstellen

Ein Profil ist eine Tabelle, die eine Liste der vorkonfigurierten VDSL2-Einstellungen enthält. Tabelle 2 listet die verschiedenen Profile, die auf den VDSL2-Schnittstellen unterstützt werden, und ihre Eigenschaften auf.

Tabelle 2: Unterstützte Profile auf den VDSL2-Schnittstellen

Profile

Datenübertragungsrate

8a

50

8b

50

8c

50

8d

50

12a

68

12b

68

17a

100

Auto

Ausgehandelt (basierend auf der Betriebsart)

Unterstützte VDSL2-Schnittstellen

Die folgenden Funktionen werden auf den VDSL2-Schnittstellen unterstützt:

  • ADSL2 und ADSL2+ Abwärtskompatibilität mit Unterstützung für Anhang A, Anhang M

  • PTM- oder EFM-Unterstützung (802.3ah)

  • OAM-Unterstützung (Operation, Administration and Maintenance) für die Modi ADSL2 und ADSL2+

  • Multilink Point-to-Point Protocol (MLPPP) (wird nur unterstützt, wenn das VDSL2 Mini-PIM im ADSL2-Modus betrieben wird)

  • MTU-Größe von maximal 1514 Byte im VDSL2-Modus und 1496 Byte im ADSL-Modus.

  • Unterstützung für maximal 10 permanente virtuelle Verbindungen (PVCs) (nur im ADSL2- und ADSL2+-Modus)

Konfigurieren der VDSL-SFP-Schnittstelle mithilfe von VLANs auf der NFX150-Netzwerkserviceplattform

Anmerkung:

Stellen Sie sicher, dass die Verbindung zum Host während des Konfigurationsprozesses nicht unterbrochen wird.

So konfigurieren Sie VDSL-SFP-Schnittstellen auf NFX150-Geräten:

  1. Stellen Sie eine Verbindung mit dem Host her.
  2. Konfigurieren Sie den WAN-seitigen Frontpanel-Port mit VLAN-Tagging.
  3. Konfigurieren Sie ein VLAN für den WAN-seitigen Frontpanel-Port.
  4. Konfigurieren Sie den WAN-seitigen Frontpanel-Port mit einer IP-Adresse.
  5. Konfigurieren Sie die physische (heth) Schnittstelle mit VDSL-SFP-Optionen, VDSL-Profil und Netzbetreibereinstellungen auf der VDSL-SFP-Schnittstelle.
    Anmerkung:

    • Der Standardwert für vdsl-options profile ist auto. Der Wert auto unterstützt alle Profile von 8a bis 17a.

    • Der Standardwert für vdsl-options carrier ist auto. Der Wert auto umfasst a43 und b43.
  6. Ordnen Sie die physischen (heth) Schnittstellen den virtuellen (ge) Schnittstellen zu.
  7. Bestätigen Sie die Konfiguration.

Um die Konfiguration zu überprüfen, geben Sie den Befehl show interfaces heth-0-4 ein.

Konfiguration der VDSL-SFP-Schnittstelle ohne Verwendung von VLANs auf der Netzwerkserviceplattform NFX150

Anmerkung:

Stellen Sie sicher, dass die Verbindung zum Host während des Konfigurationsprozesses nicht unterbrochen wird.

So konfigurieren Sie VDSL-SFP-Schnittstellen auf NFX150-Geräten:

  1. Stellen Sie eine Verbindung mit dem Host her.
  2. Konfigurieren Sie den WAN-seitigen Frontpanel-Port mit einer IP-Adresse.
  3. Konfigurieren Sie die physische (heth) Schnittstelle mit VDSL-SFP-Optionen, VDSL-Profil und Netzbetreibereinstellungen auf der VDSL-SFP-Schnittstelle.
    Anmerkung:

    • Der Standardwert für vdsl-options profile ist auto. Der Wert auto unterstützt alle Profile von 8a bis 17a.

    • Der Standardwert für vdsl-options carrier ist auto. Der Wert auto umfasst a43 und b43.
  4. Ordnen Sie die physischen (heth) Schnittstellen den virtuellen (ge) Schnittstellen zu.
  5. Bestätigen Sie die Konfiguration.

Um die Konfiguration zu überprüfen, geben Sie den Befehl show interfaces heth-0-4 ein.
