Beispiel: Konfigurieren des Ethernet-Ringschutz-Switching auf Switches der QFX- und EX-Serie zur Unterstützung von ELS

Sie können Ethernet Ring Protection Switching (ERPS) auf verbundenen Switches der EX-Serie oder QFX-Serie konfigurieren, um zu verhindern, dass fatale Schleifen ein Netzwerk unterbrechen. ERPS ist mit dem Spanning Tree Protocol vergleichbar, aber ERPS ist effizienter, da es für Ring-Topologien angepasst ist. Sie müssen mindestens drei Switches verbinden und konfigurieren, um einen Ring zu bilden.

In diesem Beispiel wird gezeigt, wie das Ethernet-Ringschutz-Switching auf vier Switches mit ELS-Unterstützung konfiguriert wird, die über eine dedizierte Verbindung in einer Ringtopologie miteinander verbunden sind. Sie können verschiedene Arten von Switches in einen ERPS-Ring integrieren, darunter Switches mit und ohne ELS-Support. Wenn auf einem Ihrer Switches der EX-Serie Software ausgeführt wird, die ELS nicht unterstützt, verwenden Sie die folgenden Konfigurationsbeschreibungen: Beispiel: Konfigurieren von Ethernet-Ringschutz-Switches auf Switches der EX-Serie. ElS-Details finden Sie unter Verwenden der Enhanced Layer 2 Software CLI .

Anforderungen

In diesem Beispiel werden die folgenden Hardware- und Softwarekomponenten verwendet:

  • Vier verbundene Switches der EX-Serie oder Switches der QFX-Serie, die die Enhanced Layer 2 Software (ELS) unterstützen und als Knoten in der Ringtopologie funktionieren. Sie können jeden der folgenden Switches der QFX-Serie verwenden: QFX5100, QFX5200 und QFX10000. Diese Konfiguration gilt auch für Switches der EX-Serie, die den Enhanced Layer 2 Software (ELS)-Konfigurationsstil unterstützen, der auf EX4300-, EX4600-, EX2300- und EX3400-Switches ausgeführt wird.

  • Junos OS Release-13.2X50-D10 für Switches der EX-Serie oder höher.

  • Junos OS Release 14.1X53-D10 oder höher für QFX5100 Switches. Junos OS Release 15.1X53-D30 oder höher für QFX5200- QFX10000 Switches.

Bevor Sie damit beginnen, sollten Sie sicher sein:

  • Konfigurierte zwei Trunkschnittstellen auf jedem der vier Switches. In diesem Beispiel finden Sie eine Liste Tabelle 1 der Schnittstellennamen.

  • Konfigurierte ein VLAN (mit Namen und ID) auf allen vier Switches und den zugehörigen zwei Netzwerkschnittstellen von jedem der vier erp-control-vlan-1 100 Switches mit dem VLAN. Informationen finden Sie unter Konfigurieren von VLANs für die QFX-Serie oder Konfigurieren von VLANs für Switches der EX-Serie mit ELS-Unterstützung (CLI Verfahren). In diesem Beispiel finden Sie eine Liste Tabelle 1 der Schnittstellennamen.

  • Auf allen vier Switches zwei weitere VLANs (eines mit Name und VLAN-ID und ein zweites VLAN mit Namen und erp-data-1101 VLAN-ID) konfiguriert und jeweils die Ost- und West-Schnittstellen der einzelnen erp-data-2102 Switches zugeordnet.

Überblick und Topologie

ERPS nutzt eine dedizierte physische Verbindung, einschließlich eines Steuerungs-VLANs für Trunk-Ports, zwischen allen Switches, um die aktiven Verbindungen zu schützen. ERPS-VLANs befinden sich alle auf diesem Link und werden standardmäßig ebenfalls blockiert. Wenn der Datenverkehr zwischen den Switches ohne Probleme fließt, übernehmen die aktiven Links den ganzen Datenverkehr. Nur wenn bei einer der Datenverbindungen ein Fehler auftritt, würde der ERPS Control Channel den Datenverkehr übernehmen und weiterleiten.

Anmerkung:

Trunk-Ports an Switches verwenden ein VLAN, um individuelle Steuerungskanäle für ERPS zu erstellen. Wenn mehrere ERPS-Instanzen für einen Ring konfiguriert sind, gibt es auf dem ERPS-Link mehrere Ring Protection Links (RPLs) und RPL-Besitzer, und für jede Instanz wird ein unterschiedlicher Kanal blockiert. Nicht-trunk-Ports verwenden die physische Verbindung, da der Kontrollkanal und die Protokolldatengeräte (PDUs) nicht tagsiert sind, ohne VLAN-Informationen im Paket.

In diesem Beispiel wird ein Schutzring (als Node-Ring bezeichnet) erp1 auf vier Switches erstellt, die durch Trunk-Ports an einen Ring angeschlossen Abbildung 1 sind. Da die Verbindungen Trunk-Ports sind, wird VLAN 100 für ERP1-Datenverkehr verwendet. Die Ostschnittstelle der einzelnen Switches ist mit der West-Schnittstelle eines benachbarten Switches verbunden. Cobia ist der RPL-Inhaber, mit ge-0/0/0-Schnittstelle als RPL-Endschnittstelle konfiguriert. Die Schnittstelle ge-0/0/0 von Jas5-esc wird als RPL-Nachbarschnittstelle konfiguriert. Im Leerlauf blockiert das RPL-Ende das VlaN der Steuerungs-VLANs und den Datenkanal-VLAN für diese bestimmte ERP-Instanz. Der blockierte Port auf Cobia ist mit einem Star in Abbildung 1 markiert.

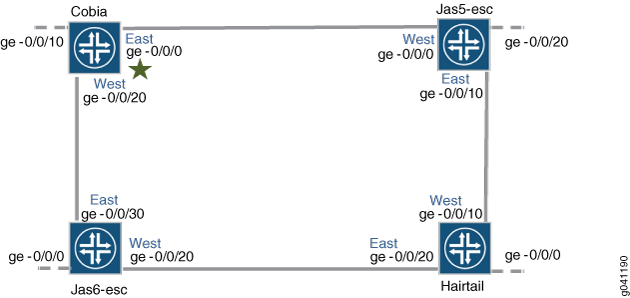

Abbildung 1: Ethernet-Ring-Schutz-Switching-BeispielEthernet-Ring-Schutz-Switching-Beispiel

In diesem Beispiel konfigurieren wir die vier Switches mit den sowohl in als auch Abbildung 1Tabelle 1 .

Tabelle 1: Komponenten, die für dieses Beispiel konfiguriert werden

Schnittstellen

Cobia

Jas5-esc

Jas6-esc

Hairtail

Osten

ge-0/0/0

ge-0/0/10

ge-0/0/30

ge-0/0/20

Westen

ge-0/0/20

ge-0/0/0

ge-0/0/20

ge-0/0/10

Dritte

ge-0/0/10

ge-0/0/20

ge-0/0/0

ge-0/0/0

Konfiguration

Konfigurieren von ERPS auf Cobia, dem RPL-Inhaberknoten

CLI-Konfiguration

Um Cobia schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenbrüche, ändern Sie alle details, die zur Übereinstimmung mit Ihrer Netzwerkkonfiguration erforderlich sind, und kopieren Sie die Befehle, und fügen Sie die Befehle in die CLI der Hierarchieebene [edit] ein.

ERPS kann nicht auf einer Schnittstelle konfiguriert werden, wenn ein Spanning Tree-Protokoll konfiguriert ist. (RSTP ist standardmäßig konfiguriert.) In diesem Beispiel ist RSTP an jedem Ring-Port deaktiviert, bevor ERPS konfiguriert wird. Die Spanning-Tree-Protokolle sind auf unterschiedliche Weise deaktiviert, je nachdem, Junos OS Version des Protokolls ausgeführt werden. Die ersten beiden Aussagen in diesem Beispiel unterscheiden sich daher: Die Junos-Version 15.1 oder höher verwendet einen Befehl, um RSTP- und Junos-Versionen zu deaktivieren, bevor 15.1 einen anderen Befehl verwendet.

Schritt-für-Schritt-Verfahren

Für die Konfiguration von ERPS auf Cobia:

  1. Deaktivieren Sie alle derzeit konfigurierten Spanning Tree-Protokolle auf den ERPS-Schnittstellen. RSTP, VSTP und MSTP sind alle als Spanning Tree-Protokolle erhältlich. RSTP ist in der Standardkonfiguration aktiviert, sodass in diesem Beispiel die Aktivierung von RSTP angezeigt wird. Die Spanning-Tree-Protokolle sind auf unterschiedliche Weise deaktiviert, je nachdem, Junos OS Version des Protokolls ausgeführt werden.

    Wenn Sie Junos Version 15.1 oder höher ausführen, deaktivieren Sie alle Spanning Tree-Protokolle mit diesen Befehlen. So deaktivieren Sie RSTP:

    Wenn Sie eine Junos-Version vor 15.1 ausführen, deaktivieren Sie alle Spanning-Tree-Protokolle mit diesen Befehlen. So deaktivieren Sie RSTP:

  2. Node-Ring namens ERP1 erstellen:

  3. Designate Cobia als RPL-Inhaberknoten:

  4. Konfigurieren Sie die VLANs 101 und 102 als Datenkanäle:

  5. Konfigurieren Sie die Steuerung vlan 100 für diese ERPS-Instanz an der Trunkschnittstelle:

  6. Konfigurieren Sie die Ostschnittstelle des Node Ring ERP1 mit Control Channel ge-0/0/0.0 und geben Sie an, dass dieser spezielle Ringschutzlink hier endet:

  7. Konfigurieren Sie die Westschnittstelle des Node Ring ERP1 mit Control Channel ge-0/0/20.0:

  8. Jede Ring-Instanz an einem Trunk-Port verfügt über ein Control VLAN, in dem ERP-Pakete übertragen werden. Das Steuerungs-VLAN steuert auch Daten-VLANs, wenn beliebige konfiguriert sind. Weisen Sie an beiden Schnittstellen 100 als Steuerungs-VLAN zu:

ERPS-Konfiguration auf Jas5-esc

CLI-Konfiguration

Um Jas5-esc schnell konfigurieren zu können, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Leitungsbrüche, ändern Sie alle details, die zur Übereinstimmung mit Ihrer Netzwerkkonfiguration erforderlich sind, und kopieren Sie die Befehle, und fügen Sie die Befehle dann in die CLI-Hierarchieebene [edit] ein.

ERPS kann nicht auf einer Schnittstelle konfiguriert werden, wenn Spanning Tree-Protokolle konfiguriert werden. (RSTP ist standardmäßig konfiguriert.) In diesem Beispiel ist RSTP an jedem Ring-Port deaktiviert, bevor ERPS konfiguriert wird. Das Spanning Tree ist zwei verschiedene Wege deaktiviert, je nachdem, welche Version des Junos OS ausgeführt wird. Die ersten beiden Aussagen unterscheiden sich daher: Die Junos-Version 15.1 oder höher verwendet einen Befehl, um RSTP- und Junos-Versionen zu deaktivieren, bevor 15.1 einen anderen Befehl verwendet.

Schritt-für-Schritt-Verfahren

So konfigurieren Sie ERPS auf Jas5-esc:

  1. Deaktivieren Sie alle derzeit konfigurierten Spanning Tree-Protokolle auf den ERPS-Schnittstellen. RSTP, VSTP und MSTP sind alle als Spanning Tree-Protokolle erhältlich. RSTP ist in der Standardkonfiguration aktiviert, sodass in diesem Beispiel die Aktivierung von RSTP angezeigt wird. Die Spanning-Tree-Protokolle sind auf unterschiedliche Weise deaktiviert, je nachdem, Junos OS Version des Protokolls ausgeführt werden.

    Wenn Sie Junos Version 15.1 oder höher ausführen, deaktivieren Sie alle Spanning Tree-Protokolle mit diesen Befehlen. So deaktivieren Sie RSTP:

    Wenn Sie eine Junos-Version vor 15.1 ausführen, deaktivieren Sie alle Versionen des Spanning-Tree-Protokolls mit diesen Befehlen. So deaktivieren Sie RSTP:

  2. Node-Ring namens ERP1 erstellen:

  3. Konfigurieren Sie zwei Datenkanäle namens erp-data-1 und ERP-data-2, um eine Gruppe von VLAN-IDs zu definieren, die zu einer Ring-Instanz gehören.

  4. Konfigurieren Sie ein Steuerungs-VLAN mit ID 100 für den Node Ring ERP1:

  5. Konfigurieren Sie die Ostschnittstelle des Node Ring ERP1 mit dem Kontrollkanal ge-0/0/10.0:

  6. Konfigurieren Sie die West-Schnittstelle des Node Ring ERP1 mit dem Kontrollkanal ge-0/0/0.0 vlan 100:

  7. Jede Ring-Instanz an einem Trunk-Port verfügt über ein Control VLAN, in dem ERP-Pakete übertragen werden. Das Steuerungs-VLAN steuert auch Daten-VLANs, wenn beliebige konfiguriert sind. Vlan Nr. 100 als Steuerungs-VLAN zuweisen:

Konfigurieren von ERPS auf Hairtail

CLI-Konfiguration

Um Hairtail schnell konfigurieren zu können, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenbrüche, ändern Sie alle details, die zur Übereinstimmung mit Ihrer Netzwerkkonfiguration erforderlich sind, und kopieren Sie die Befehle, und fügen Sie die Befehle in die CLI der Hierarchieebene [edit] ein.

ERPS kann nicht auf einer Schnittstelle konfiguriert werden, wenn Spanning Tree-Protokolle konfiguriert werden. (RSTP ist standardmäßig konfiguriert.) In diesem Beispiel ist RSTP an jedem Ring-Port deaktiviert, bevor ERPS konfiguriert wird. Das Spanning Tree ist zwei verschiedene Wege deaktiviert, je nachdem, welche Version des Junos OS ausgeführt wird. Die ersten beiden Aussagen unterscheiden sich daher: Die Junos-Version 15.1 oder höher verwendet einen Befehl, um RSTP- und Junos-Versionen zu deaktivieren, bevor 15.1 einen anderen Befehl verwendet.

Schritt-für-Schritt-Verfahren

So konfigurieren Sie ERPS auf Hairtail:

  1. Deaktivieren Sie alle derzeit konfigurierten Spanning Tree-Protokolle auf den ERPS-Schnittstellen. RSTP, VSTP und MSTP sind alle als Spanning Tree-Protokolle erhältlich. RSTP ist in der Standardkonfiguration aktiviert, sodass in diesem Beispiel die Aktivierung von RSTP angezeigt wird. Die Spanning-Tree-Protokolle sind auf unterschiedliche Weise deaktiviert, je nachdem, Junos OS Version des Protokolls ausgeführt werden.

    Wenn Sie Junos Version 15.1 oder höher ausführen, deaktivieren Sie alle Spanning Tree-Protokolle mit diesen Befehlen. So deaktivieren Sie RSTP:

    Wenn Sie eine Junos-Version vor 15.1 ausführen, deaktivieren Sie alle Spanning-Tree-Protokolle mit diesen Befehlen. So deaktivieren Sie RSTP:

  2. Node-Ring namens ERP1 erstellen:

  3. Konfigurieren Sie das Control VLAN 100 für den Node Ring ERP1:

  4. Konfigurieren Sie zwei Datenkanäle mit der Nummer 101 und 102, um eine Gruppe von VLAN-IDs zu definieren, die zu einer Ringinstanz gehören:

  5. Konfigurieren Sie die Ostschnittstelle des Node Ring ERP1 mit dem Control Channel ge-0/0/20.0:

  6. Konfigurieren Sie die Westschnittstelle des Node Ring ERP1 mit dem Kontrollkanal ge-0/0/10.0:

  7. Jede Ring-Instanz an einem Trunk-Port verfügt über ein Control VLAN, in dem ERP-Pakete übertragen werden. Das Steuerungs-VLAN steuert auch Daten-VLANs, wenn beliebige konfiguriert sind. 100 als Steuerungs-VLAN zuweisen:

ERPS-Konfiguration auf Jas6-esc

CLI-Konfiguration

Um Jas6-esc schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Leitungsbrüche, ändern Sie alle details, die zur Übereinstimmung mit Ihrer Netzwerkkonfiguration erforderlich sind, und kopieren Sie die Befehle, und fügen Sie die Befehle dann in die CLI-Hierarchieebene [edit] ein.

ERPS kann nicht auf einer Schnittstelle konfiguriert werden, wenn Spanning Tree-Protokolle konfiguriert werden. (RSTP ist standardmäßig konfiguriert.) In diesem Beispiel ist RSTP an jedem Ring-Port deaktiviert, bevor ERPS konfiguriert wird. Das Spanning Tree ist zwei verschiedene Wege deaktiviert, je nachdem, welche Version des Junos OS ausgeführt wird. Die ersten beiden Aussagen unterscheiden sich daher: Die Junos-Version 15.1 oder höher verwendet einen Befehl, um RSTP- und Junos-Versionen zu deaktivieren, bevor 15.1 einen anderen Befehl verwendet.

Schritt-für-Schritt-Verfahren

So konfigurieren Sie ERPS auf Jas6-esc:

  1. Deaktivieren Sie alle derzeit konfigurierten Spanning Tree-Protokolle auf den ERPS-Schnittstellen. RSTP, VSTP und MSTP sind alle als Spanning Tree-Protokolle erhältlich. RSTP ist in der Standardkonfiguration aktiviert, sodass in diesem Beispiel die Aktivierung von RSTP angezeigt wird. Die Spanning-Tree-Protokolle sind auf unterschiedliche Weise deaktiviert, je nachdem, Junos OS Version des Protokolls ausgeführt werden.

    Wenn Sie Junos Version 15.1 oder höher ausführen, deaktivieren Sie alle Spanning Tree-Protokolle mit diesen Befehlen. So deaktivieren Sie RSTP:

    Wenn Sie eine Junos-Version vor 15.1 ausführen, deaktivieren Sie alle Spanning-Tree-Protokolle mit diesen Befehlen. So deaktivieren Sie RSTP:

  2. Node-Ring namens ERP1 erstellen:

  3. Konfigurieren Sie das Control VLAN 100 für den Node Ring ERP1:

  4. Konfigurieren Sie zwei Datenkanäle mit der Nummer 101 und 102, um VLAN-IDs zu definieren, die zu einer Ringinstanz gehören.

  5. Konfigurieren Sie die Ostschnittstelle des Node Ring ERP1 mit dem Control Channel ge-0/0/30.0:

  6. Konfigurieren Sie die Westschnittstelle des Node Ring ERP1 mit dem Kontrollkanal ge-0/0/20.0:

  7. Jede Ring-Instanz an einem Trunk-Port verfügt über ein Control VLAN, in dem ERP-Pakete übertragen werden. Das Steuerungs-VLAN steuert auch Daten-VLANs, wenn beliebige konfiguriert sind. VLAN-Nummer 100 als Steuerungs-VLAN zuweisen:
