Transparente Tag-Operationen und IEEE 802.1p-Vererbung verstehen
Bei der Konfiguration auf IQ2-Schnittstellen, 10-Gigabit-Ethernet-LAN/WAN-PIC, IQ2-E-Schnittstellen und Schnittstellen der MX-Serie werden während eines Swap-Vorgangs die inneren IEEE 802.1p-Bits des VLANs in die IEEE-Bits des zu tauschenden Tags kopiert.swap-by-poppush Wenn swap-by-poppush auf der Schnittstelle nicht konfiguriert ist, bleiben die VLAN IEEE 802.1p-Bits des ausgetauschten Tags unverändert.
Wenn das eingehende Paket konfiguriert ist, aber kein inneres VLAN-Tag (transparentes Tag) hat, werden die IEEE 802.1p-Bits auf Null gesetzt.swap-by-poppush
Tabelle 1 beschreibt die Beziehung zwischen dem VLAN-Zuordnungsvorgang und der Vererbung von IEEE 802.1p vom transparenten Tag. Es wird davon ausgegangen, dass das transparente Tag im eingehenden Paket vorhanden ist. Wenn das transparente Tag nicht vorhanden ist, wird der IEEE 802.1p-Wert auf 0 gesetzt.
Umschreibungsvorgang |
Nicht getaggte logische Schnittstelle |
Transparentes Tag IEEE 802.1p-Vererbung |
Logische Schnittstelle mit einem Tag |
Transparentes Tag IEEE 802.1p-Vererbung |
Änderung der Anzahl der Tags |
|---|---|---|---|---|---|
| Push-Push | Ja |
ÄUSSER, INNEN |
n/z |
Kein Betrieb |
+2 |
| Swap-Push | n/z |
Kein Betrieb |
Ja |
ÄUSSER, INNEN |
+1 |
| Push | Ja |
ÄUßEREN |
Ja |
*nichts |
+1 |
| Swap | n/z |
n/z |
Ja |
ÄUßEREN |
0 |
HINWEIS:
*Bei einem Vorgang an einer logischen Schnittstelle mit einem Tag erbt keines der Tags (inneres oder äußeres) die IEEE 802.1p-Bits vom transparenten Tag.push |
|||||
Der folgende Abschnitt zeigt vier verschiedene Beispiele für die Vererbung der transparenten IEEE 802.1p-Werte in die äußeren und inneren VLAN-Tags.

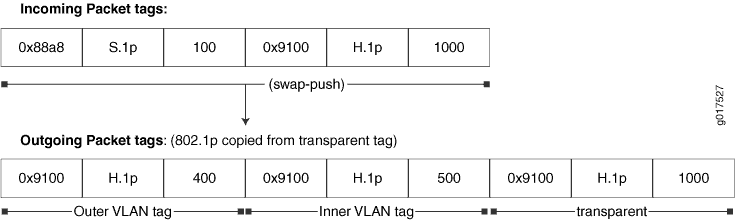

Abbildung 1 Zeigt ein eingehendes Paket mit einem transparenten Tag an. Bei einem Swap-Push-Vorgang wird das äußere VLAN-Tag ausgetauscht und ein anderes VLAN-Tag übertragen. Die IEEE 802.1p-Werte werden vom transparenten Tag geerbt.

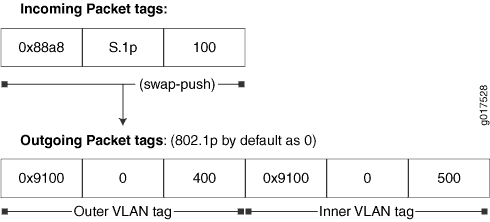

Abbildung 2 Zeigt ein eingehendes Paket ohne transparentes Tag an. Bei einem Swap-Push-Vorgang wird das äußere VLAN-Tag ausgetauscht und ein anderes VLAN-Tag übertragen. Der IEEE 802.1p-Wert wird auf Null gesetzt, da kein transparentes Tag vorhanden ist.

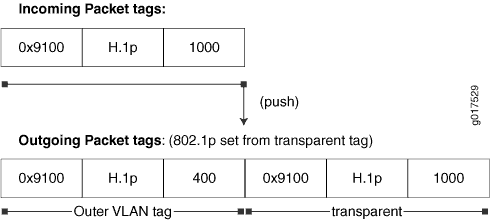

Abbildung 3 Zeigt ein eingehendes Paket mit einem transparenten Tag an. Bei einem Push-Vorgang wird ein anderes VLAN-Tag übertragen. Der IEEE 802.1p-Wert wird vom transparenten Tag geerbt.

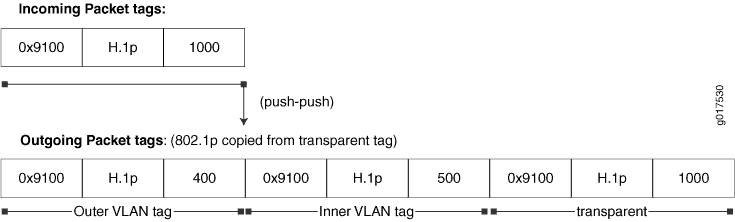

Abbildung 4 Zeigt ein eingehendes Paket mit einem transparenten Tag an. Bei einem Push-Push-Vorgang werden die äußeren bzw. inneren VLAN-Tags übertragen. Die IEEE 802.1p-Werte werden vom transparenten Tag geerbt.
