Dämpfungsschnittstellen

Dämpfungsübersicht für kürzere Übergänge an physikalischen Schnittstellen

Abbildung 1 zeigt zwei Router mit zwei Transportgeräten dazwischen. Wenn eine redundante Verbindung zwischen den beiden Transportgeräten ausfällt, Junos OS wird ein Link-Switching durchgeführt. Das Umschalten der Verbindung dauert einige Millisekunden. Wie in Abbildung 2gezeigt, kann es während des Umschaltens bei beiden Geräteschnittstellen zu mehreren Klappen mit einer Auf- und Abwärtsdauer von mehreren Millisekunden kommen. Diese mehrfachen Klappen können, wenn sie den Routing-Protokollen der übergeordneten Ebene angekündigt werden, zu unerwünschten Routenaktualisierungen führen. Aus diesem Grund sollten Sie diese Schnittstellenklappen dämpfen.

HINWEIS:

Die Dämpfung ist nur bei Routing-Protokollen geeignet.

Für kürzere physische Schnittstellenübergänge konfigurieren Sie die Schnittstellendämpfung mit der hold-time Anweisung auf der Schnittstelle. Der Hold-Timer ermöglicht die Interface-Dämpfung, indem er Interface-Übergänge erst ankündigt, wenn die Hold-Timer-Dauer abgelaufen ist. Wenn ein Haltetimer konfiguriert ist und die Schnittstelle von oben nach unten wechselt, wird der Haltezeit-Timer ausgelöst. Jeder Schnittstellenübergang, der während der Haltezeit auftritt, wird ignoriert. Wenn der Timer abläuft und der Schnittstellenstatus immer noch nicht verfügbarist, beginnt der Router, die Schnittstelle als ausgefallen anzukündigen. Wenn ein Überbrückungstimer konfiguriert ist und eine Schnittstelle von unten nach oben wechselt, wird der Hochzeit-Timer ausgelöst. Jeder Schnittstellenübergang, der während der Haltezeit auftritt, wird ignoriert. Wenn der Timer abläuft und der Schnittstellenstatus immer noch aktivist, beginnt der Router, die Schnittstelle als aktiv anzukündigen.

Dämpfungsübersicht für längere Übergänge an physikalischen Schnittstellen

Wenn die Verbindung zwischen einer Router-Schnittstelle und den Transportgeräten nicht stabil ist, kann dies zu periodischem Flattern führen, wie in Abbildung 3gezeigt. Klappen treten in der Größenordnung von Sekunden oder mehr auf, mit einer Auf- und Ab-Klappendauer in der Größenordnung von einer Sekunde oder mehr. In diesem Fall führt die Verwendung der Hold-Timer-Funktion möglicherweise nicht zu optimalen Ergebnissen, da sie die relativ längeren und wiederholten Schnittstellen-Flaps nicht unterdrücken kann. Wenn Sie die Haltedauer auf Sekunden erhöhen, kann das System weiterhin Routenaktualisierungen über die flatternde Schnittstelle senden. Durch das Erhöhen der Dauer werden daher periodisch flatternde Schnittstellen auf dem System nicht unterdrückt.

Konfigurieren Sie bei längerfristigen Schnittstellen-Flaps die Schnittstellendämpfung mit der damping Anweisung auf der Schnittstelle. Diese Dämpfungsmethode verwendet einen exponentiellen Backoff-Algorithmus, um die Meldung von Ereignisereignissen an die übergeordneten Protokolle zu unterdrücken. Jedes Mal, wenn eine Schnittstelle ausfällt, Junos OS wird dem Zähler für Schnittstellenstrafen eine Strafe hinzugefügt. Wenn die kumulierte Strafe zu einem bestimmten Zeitpunkt die Unterdrückungsstufe überschreitet, Junos OS versetzt die Schnittstelle in den Unterdrückungszustand. In diesem Fall Junos OS werden keine weiteren Up-and-Down-Ereignisse der Schnittstellenverbindung an die Protokolle der übergeordneten Ebene gemeldet.

Die Strafe, die bei jeder Schnittstellenklappe hinzugefügt wird, beträgt 1000. Der Interface-Penalty-Zähler folgt zu jeder Zeit einem exponentiellen Zerfallsprozess. Abbildung 4 und Abbildung 5 zeigen Sie den Zerfallsprozess, wie er für die Wiederherstellung gilt, wenn die Verbindung auf der physischen Ebene nach unten oder oben ist. Sobald die kumulierte Strafe die untere Grenze der Wiederverwendungsebene erreicht, wird die Schnittstelle als nicht unterdrückt markiert, und weitere Änderungen im Zustand der Schnittstellenverbindung werden erneut an die Protokolle der oberen Ebene gemeldet. Sie verwenden die max-suppress Option, um die maximale Zeit für die Begrenzung der Anhäufung der Strafe über den Wert der maximalen Strafe hinaus zu konfigurieren. Die Höhe der Höchststrafe wird von der Software berechnet. Die maximale Strafe entspricht der Zeit, die max-suppress benötigen würde, um zu verfallen und die Wiederverwendungsstufe zu erreichen. Die Strafe nimmt nach dem Überschreiten der Wiederverwendungsstufe weiter ab.

Abbildung 4 und Abbildung 5 zeigen die kumulierte Strafe und den Verfall über die Zeit als Kurve an. Immer wenn die Strafe unter dem Wiederverwendungsniveau liegt und die Verbindung auf physischer Ebene ihren Status ändert, werden Statusänderungen dem System angekündigt und verursachen SNMP-Statusänderungen.

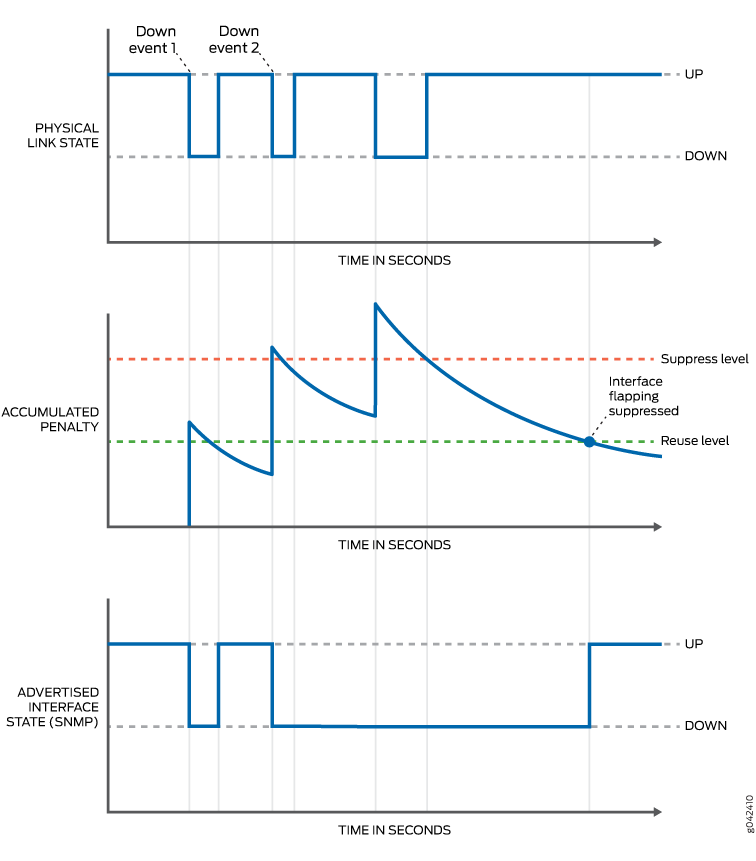

Abbildung 4 Zeigt an, dass die Strafe unter den Wiederverwendungswert fällt, wenn die physische Verbindung unterbrochen ist. Das System wird erst dann über eine Zustandsänderung informiert, wenn die Verbindung der physischen Ebene auf "up" umgeschaltet wurde.

Abbildung 5 Zeigt an, dass die Strafe unter die Wiederverwendungsstufe fällt, wenn die physische Verbindung aktiv ist. Das System wird sofort über eine Zustandsänderung informiert.
