Übersicht über die Bereitstellung von Junos Space Fabric
Sie können Junos Space Virtual Appliances installieren und bereitstellen, um eine Fabric zu bilden. Jede Appliance in der Fabric wird als Knoten bezeichnet. Alle Knoten in der Fabric arbeiten als Cluster von Junos Space-Instanzen zusammen, die in einer Aktiv-Aktiv-Konfiguration ausgeführt werden (d. h., alle Knoten sind im Cluster aktiv).

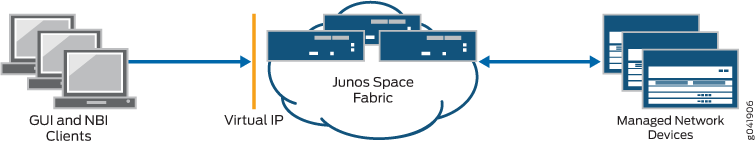

Abbildung 1 zeigt, wie eine Junos Space-Fabric einen Software-Load-Balancer einsetzt, um HTTP-Sitzungen auf die Knoten zu verteilen, um sicherzustellen, dass die von der Benutzeroberfläche der Junos Space Network Management Platform und den NBI-Clients präsentierte Last gleichmäßig innerhalb der Fabric verteilt wird.
verwenden
Eine Junos Space-Appliance-Fabric bietet Skalierbarkeit und gewährleistet eine hohe Verfügbarkeit Ihrer Managementplattform. Die Fabric bietet eine N+1-Redundanzlösung, bei der der Ausfall eines einzelnen Knotens in der Fabric die Funktion der Fabric nicht beeinträchtigt. Wenn ein Knoten in der Fabric ausfällt, werden die Sitzungen der Clients, die über die Benutzeroberfläche auf Junos Space zugreifen, automatisch vom ausgefallenen Knoten wegmigriert. Ebenso werden verwaltete Geräte, die mit dem ausgefallenen Knoten verbunden waren, automatisch wieder mit einem anderen funktionierenden Knoten in der Fabric verbunden.
Bereitstellen einer virtuellen Junos Space Appliance
Die Junos Space Virtual Appliance wird im OVA-Format (Open Virtual Appliance) gespeichert und als *.ova-Datei gepackt, bei der es sich um einen einzelnen Ordner handelt, der alle Dateien der Junos Space Virtual Appliance enthält. OVA ist kein bootfähiges Format, und Sie müssen jede Junos Space Virtual Appliance auf einem gehosteten ESX- oder ESXi-Server bereitstellen, bevor Sie die Junos Space Virtual Appliance ausführen können.
Sie können eine Junos Space Virtual Appliance auf einem VMware ESX-Server Version 4.0 oder höher oder VMware ESXi-Serverversion 4.0 oder höher bereitstellen. Nachdem die Junos Space Virtual Appliance bereitgestellt wurde, können Sie den VMware vSphere-Client, der mit dem VMware ESX-Server (oder VMware ESXi-Server) verbunden ist, verwenden, um die Junos Space Virtual Appliance zu konfigurieren. Sie können Junos Space Virtual Appliance 14.1R2.0 und höher unter qemu-kvm, Version 0.12.1.2-2/448.el6, bereitstellen. Sie müssen die Junos Space Virtual Appliance auf einem KVM-Server mithilfe des Virtual Machine Manager (VMM)-Clients bereitstellen und konfigurieren.
Die CPU, der Arbeitsspeicher und der Festplattenspeicher, die vom VMware ESX-Server oder KVM-Server bereitgestellt werden, müssen die dokumentierten CPU-, RAM- und Festplattenspeicheranforderungen für die Bereitstellung einer Junos Space Virtual Appliance erfüllen oder übertreffen. Darüber hinaus empfehlen wir, dass Sie für eine Fabric mit mehreren Knoten die erste und die zweite virtuelle Appliance auf separaten Servern bereitstellen, um die Failoverunterstützung sicherzustellen.
Ab VMware ESX Server 6.5 und höher werden standardmäßig 32 GB RAM, 4-Kern-CPU und 500 GB Festplattenspeicher erstellt, um ein OVA-Image auszuführen oder zu installieren.
Die verteilten Dateien der Junos Space Virtual Appliance werden mit 135 GB Festplattenspeicher erstellt. Wenn Sie einen Cluster mit mehreren Knoten erstellen, stellen Sie sicher, dass der erste und der zweite Knoten, die Sie bereitstellen, die gleiche Menge an Speicherplatz enthalten. Wenn die Festplattenressourcen über 80 % der Kapazität hinaus genutzt werden, fügen Sie den Festplattenpartitionen ausreichend Speicherplatz (mehr als 10 GB) hinzu.
Wenn Sie sich bei der Konsole des VMware vSphere-Clients oder VMM-Clients anmelden, müssen Sie die erforderlichen Parameter angeben, die zum Bereitstellen einer virtuellen Appliance verwendet werden. Ausführliche Anweisungen zur Konfiguration der virtuellen Appliance während der Erstbereitstellung finden Sie im Bereitstellungs- und Konfigurationshandbuch für Junos Space Virtual Appliance .
Grundlegende Anforderungen für eine Fabric-Bereitstellung
Wenn Sie mehrere Appliances bereitstellen, um eine Junos Space-Fabric zu erstellen, verwendet jede Appliance in der Fabric die eth0-Schnittstelle für die gesamte Kommunikation zwischen Knoten innerhalb der Fabric. Auf jeder Appliance können Sie eine separate Schnittstelle (eth3) für die gesamte Kommunikation zwischen der Appliance und verwalteten Geräten verwenden, wie in Abbildung 3 dargestellt.
Für die Bereitstellung einer Junos Space-Fabric ist Folgendes erforderlich:
Sie müssen in der Lage sein, die IP-Adresse des Standardgateways zu pingen, da die Fabric sonst nicht korrekt gebildet wird.
Die IP-Adressen, die der eth0-Schnittstelle auf den ersten beiden Appliances in der Fabric zugewiesen sind, müssen sich im selben Subnetz befinden.
Die virtuelle IP-Adresse, die auf der ersten Appliance in der Fabric konfiguriert ist, muss sich im selben Subnetz befinden wie die eth0-Schnittstelle auf den ersten beiden Appliances.
Multicast-Pakete müssen zwischen allen Knoten routingfähig sein, da die JBoss-Clustermitgliedererkennung Multicast-Routing verwendet.
Wenn Sie eine Fabric aus virtuellen Appliances bereitstellen, empfehlen wir, dass die erste und zweite Appliance, die der Fabric hinzugefügt werden, auf einem separaten VMware ESX- oder ESXI-Server gehostet werden, um die Failover-Unterstützung sicherzustellen.
Alle Appliances in der Fabric müssen dieselbe externe NTP-Quelle verwenden, um eine konsistente Zeiteinstellung für alle Appliances in der Fabric zu gewährleisten. Sie müssen die NTP-Quelle auf jeder Appliance angeben, bevor Sie die Appliance zur Fabric hinzufügen.
Auf allen Knoten in der Fabric wird dieselbe Version der Software ausgeführt.
Konfigurieren der Netzwerkkonnektivität für eine Junos Space Fabric
Eine Junos Space Virtual-Appliance verfügt über vier RJ45 10/100/1000-Ethernet-Schnittstellen mit den Namen eth0, eth1, eth2 und eth3. Wenn Sie die Appliance bereitstellen, müssen Sie sicherstellen, dass sie über eine IP-Konnektivität mit den folgenden verfügt:
Geräte in Ihrem verwalteten Netzwerk
Desktops, Laptops und Workstations, von denen aus Junos Space-Benutzer auf die Junos Space-Benutzeroberfläche zugreifen, sowie externe Systeme, auf denen NBI-Clients gehostet werden
Andere Appliances, die zusammen mit dieser Appliance eine Junos Space-Fabric bilden
Mit Junos Space können Sie zwei der vier Ethernet-Schnittstellen verwenden: eth0 und eth3. Die beiden anderen Ethernet-Schnittstellen sind für die zukünftige Verwendung reserviert. Sie können eine der beiden folgenden Optionen zum Konfigurieren von Schnittstellen für IP-Konnektivität auswählen:

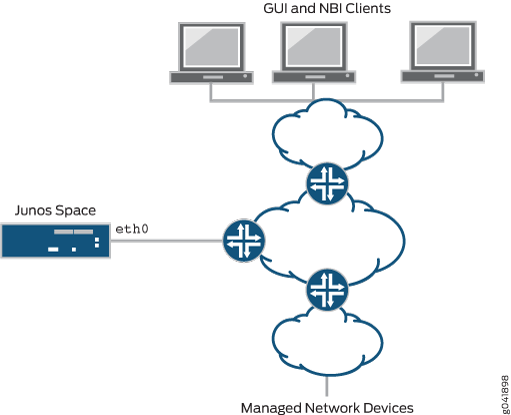

Verwenden Sie die eth0-Schnittstelle für die gesamte Netzwerkkonnektivität der Appliance, wie in Abbildung 2 dargestellt.
Abbildung 2: Verwendung einer einzigen Ethernet-Schnittstelle für alle IP-Verbindungen

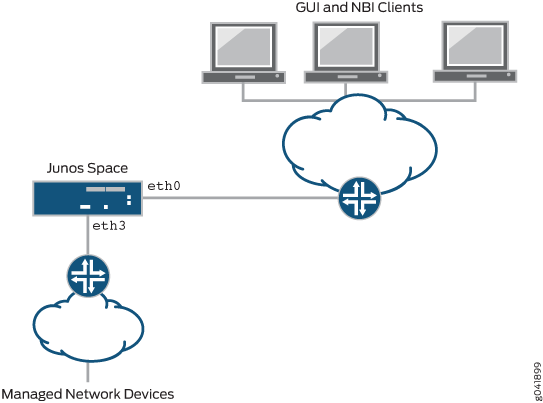

Verwenden Sie die eth0-Schnittstelle für die Netzwerkkonnektivität mit Junos Space-Benutzeroberflächen-Clients und anderen Appliances in derselben Fabric, und verwenden Sie die eth3-Schnittstelle für die Netzwerkkonnektivität mit verwalteten Geräten, wie in Abbildung 3 dargestellt.
Abbildung 3: Verwenden von zwei Schnittstellen für die IP-Konnektivität
Hinzufügen von Knoten zu einer Junos Space-Fabric
Ihnen muss die Benutzerrolle "Systemadministrator" zugewiesen sein, um einer Junos Space-Fabric Knoten hinzufügen zu können. Sie fügen Knoten zu einer Junos Space-Fabric über die Seite "Fabric-Knoten hinzufügen" hinzu (Netzwerkverwaltungsplattform > Verwaltung > Fabric > Fabric-Knoten hinzufügen). Um einen Knoten zu einer Fabric hinzuzufügen, geben Sie die IP-Adresse an, die der eth0-Schnittstelle des neuen Knotens zugewiesen ist, einen Namen für den neuen Knoten und (optional) ein geplantes Datum und eine Uhrzeit für das Hinzufügen des Knotens zur Fabric. Die Junos Space-Software verarbeitet automatisch alle erforderlichen Konfigurationsänderungen, um den Knoten zur Fabric hinzuzufügen. Nachdem der neue Knoten der Fabric hinzugefügt wurde, können Sie den Status des Knotens auf der Seite "Fabric " überwachen (Netzwerkverwaltungsplattform > Verwaltung > Fabric).
Vollständige Informationen zum Hinzufügen von Knoten zu einer Fabric finden Sie im Thema Hinzufügen eines Knotens zu einer vorhandenen Junos Space-Fabric (im Benutzerhandbuch für Arbeitsbereiche der Junos Space Network Management-Plattform).
