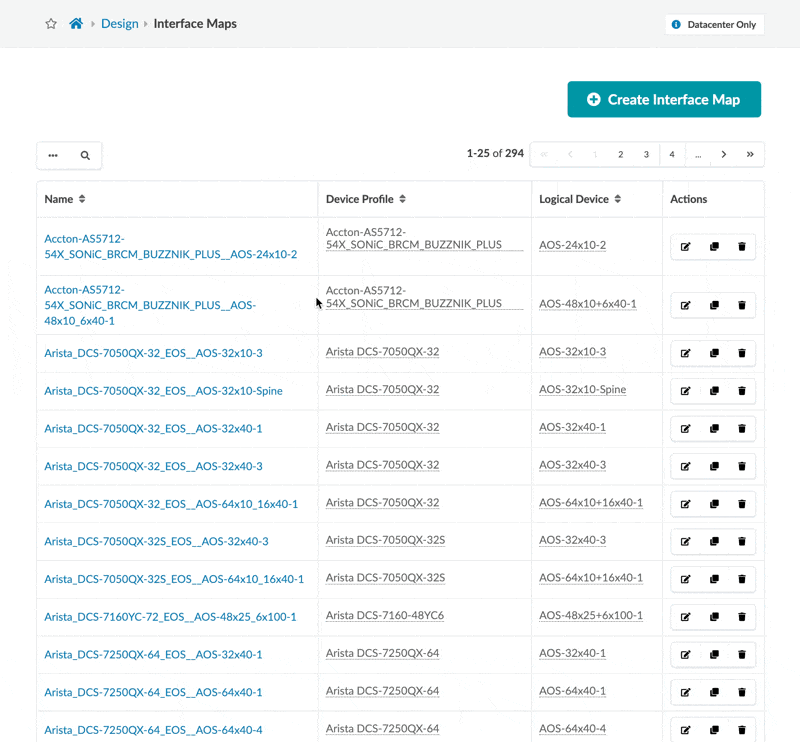

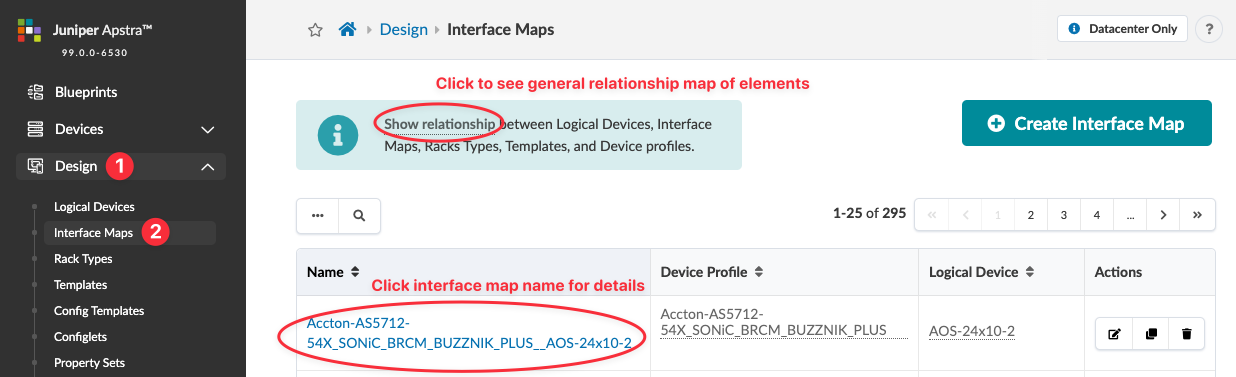

Schnittstellen-Maps

Schnittstellenzuordnungen sind Zuordnungen, die die Funktionen in logischen Geräten mit den in Geräteprofilen angegebenen Herstellerdetails überbrücken.

Die Abstraktion von Gerätemodellen ermöglicht es Ihnen, Ihr Netzwerk auf der Grundlage von Funktionen zu entwerfen, bevor Sie sich für einen bestimmten Anbieter entscheiden müssen. Schnittstellenzuordnungen bringen beides zusammen, indem Schnittstellen in logischen Geräten Schnittstellen in Geräteprofilen zugeordnet werden. Wenn Sie Ihren Blueprint erstellen, weisen Sie diese Schnittstellenzuordnungen verwalteten Geräten in Ihrem Blueprint zu.

Zu den Merkmalen und Funktionen von Schnittstellenzuordnungen gehören:

• Präzise Auswahl von Geräteports, Transformationen und Schnittstellen.
• Wählen Sie zusammenhängende oder nicht zusammenhängende Schnittstellen aus.
• Stellen Sie QSFP+-Breakout-Ports bereit, um Ports umzuwandeln, z. B. 40-GbE-Ports in 10-GbE-, 100-GbE-Ports in 25-GbE usw.
• Port-Breakouts und verfügbare Geschwindigkeiten wirken sich auf mögliche Werte der Zuordnungsfelder aus.
• Mit dem logischen Gerät können Sie Port- und Panel-Zuordnungen entsprechend planen. Sie können z. B. eine Netzwerkrichtlinie zuweisen, die sicherstellt, dass Spine-Uplink-Ports auf einem Leaf-Switch immer die am weitesten rechts liegenden Ports auf einem Panel sind.
• Wenn ein kleineres logisches Gerät einem größeren physischen Gerät zugeordnet ist, werden die nicht zugeordneten Ports im Geräteprofil in der Schnittstellenzuordnung als nicht verwendet markiert.
