AUF DIESER SEITE


Schnittstellen-IP-Adresse bearbeiten

ZUSAMMENFASSUNG Möglicherweise müssen Sie die IP-Adresse der Schnittstelle ändern, nachdem sie zugewiesen wurde. Sie können sie in der zugehörigen Routing-Zone ändern.

Neu in Apstra Version 4.2.1 ist der Zugriff auf Routing-Zonen über die Schnittstellentabelle. Wenn Sie Version 4.2.0 verwenden, können Sie direkt zur zugehörigen Routingzone wechseln, um die IP-Adresse der Schnittstelle anzuzeigen und zu ändern.

Aus der Hauptschnittstellentabelle (4.2.1)

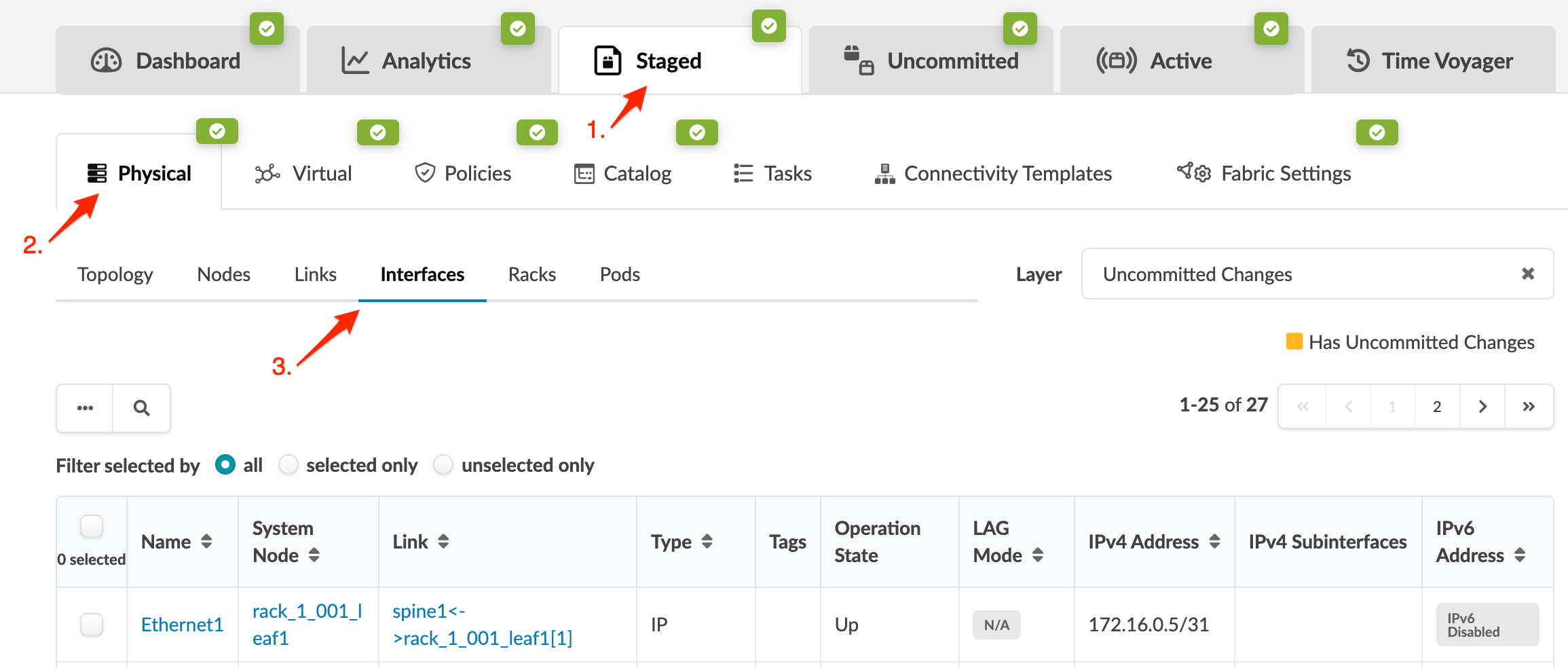

  1. Navigieren Sie im Blueprint zu Staged > Physical > Interfaces.

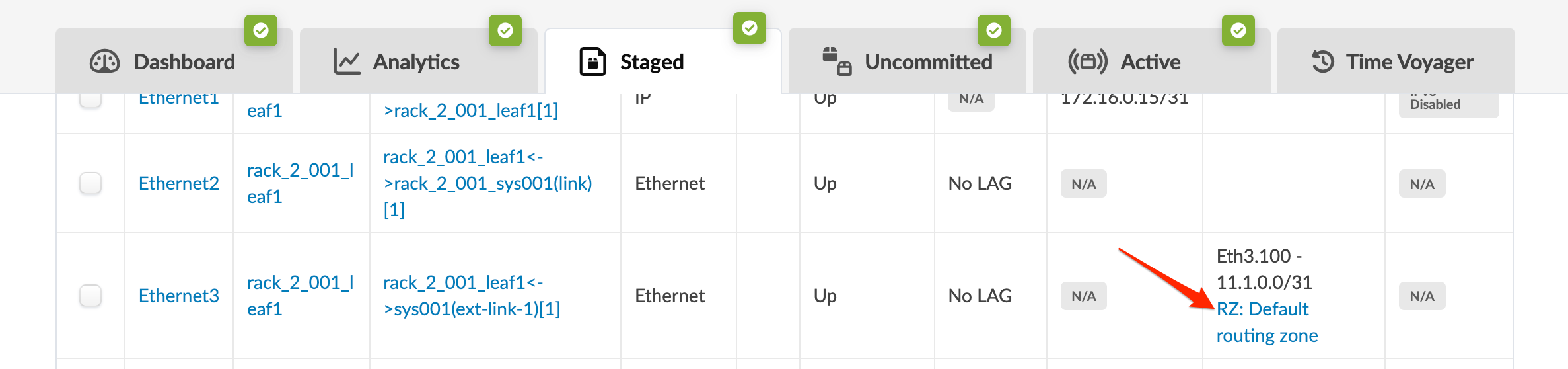

  2. Suchen Sie das entsprechende Leaf-Gerät in der Spalte "Systemknoten" und klicken Sie dann in der Spalte "IPv4-Subschnittstellen" auf die entsprechende Routing-Zone.
  3. Scrollen Sie in den angezeigten Routingzonendetails zum Abschnitt Schnittstellen, klicken Sie auf das Kontrollkästchen für die Routingzone und dann auf die Schaltfläche IP-Adressen bearbeiten, die über der Tabelle angezeigt wird.

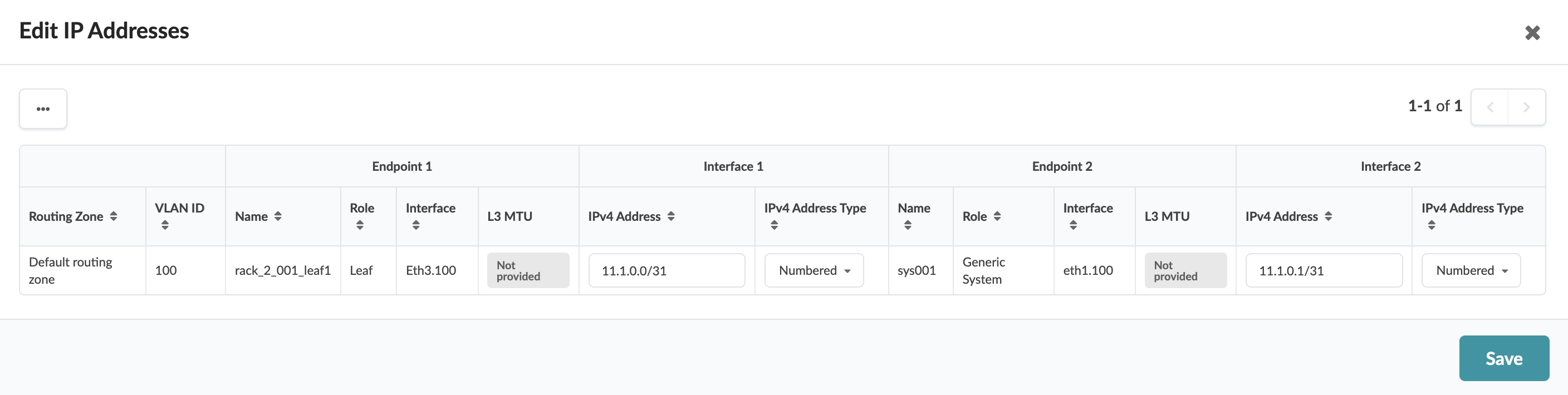

  4. Ändern Sie im daraufhin angezeigten Dialogfeld ggf. die IP-Adressen (und den IP-Adresstyp) und klicken Sie dann auf Speichern, um Ihre Änderungen zu speichern und zum vorherigen Bildschirm zurückzukehren.

Um die Änderung für den aktiven Blueprint bereitzustellen, führen Sie auf der Registerkarte "Nicht festgeschrieben " einen Commit aus.

Aus der Tabelle "Auswahlschnittstellen" (4.2.1)

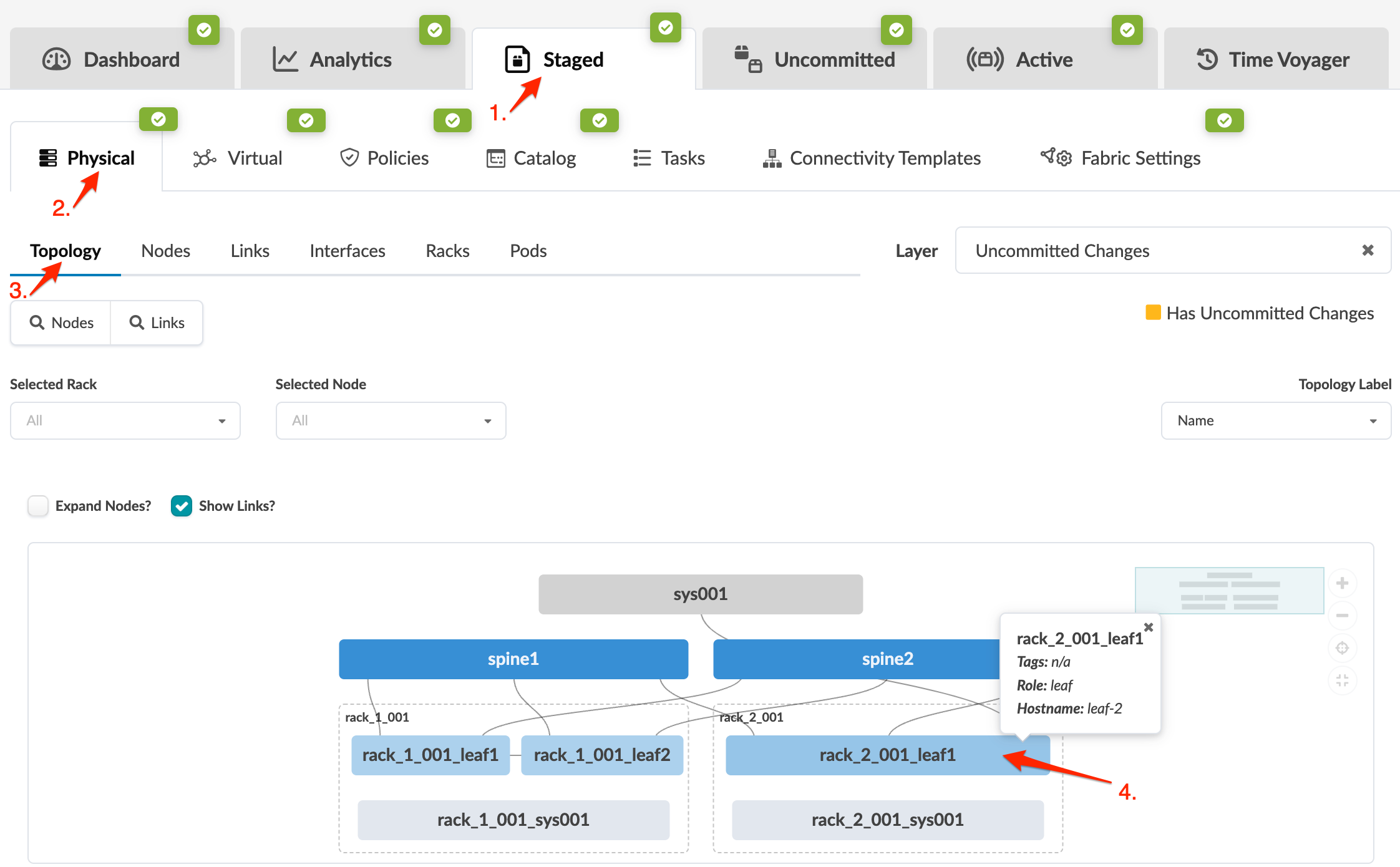

  1. Navigieren Sie im Blueprint zu Staged > Physical > Topology, und wählen Sie das Leaf mit der entsprechenden Schnittstelle aus.
  2. Klicken Sie oberhalb der Topologie für den ausgewählten Knoten, der angezeigt wird, auf Schnittstellen (neben Nachbarn und Verknüpfungen), um zur Tabelle Schnittstellen nur für diesen Knoten zu wechseln.

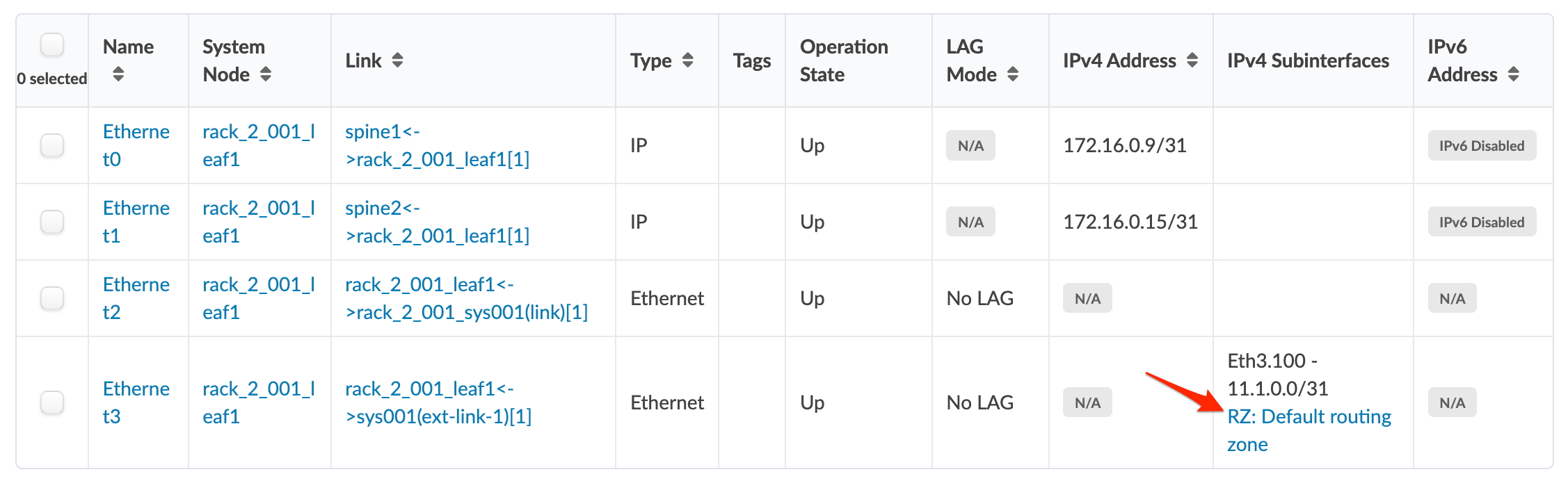

  3. Klicken Sie in der Spalte IPv4-Subschnittstellen auf die entsprechende Routing-Zone (neu in Apstra 4.2.1).
  4. Scrollen Sie in den angezeigten Routingzonendetails zum Abschnitt Schnittstellen, klicken Sie auf das Kontrollkästchen für die Routingzone und dann auf die Schaltfläche IP-Adressen bearbeiten, die über der Tabelle angezeigt wird.
  5. Ändern Sie im daraufhin angezeigten Dialogfeld ggf. die IP-Adressen (und den IP-Adresstyp) und klicken Sie dann auf Speichern, um Ihre Änderungen zu speichern und zum vorherigen Bildschirm zurückzukehren.

Um die Änderung für den aktiven Blueprint bereitzustellen, führen Sie auf der Registerkarte "Nicht festgeschrieben " einen Commit aus.

Direkt aus der Routing-Zone (4.2.0/4.2.1)

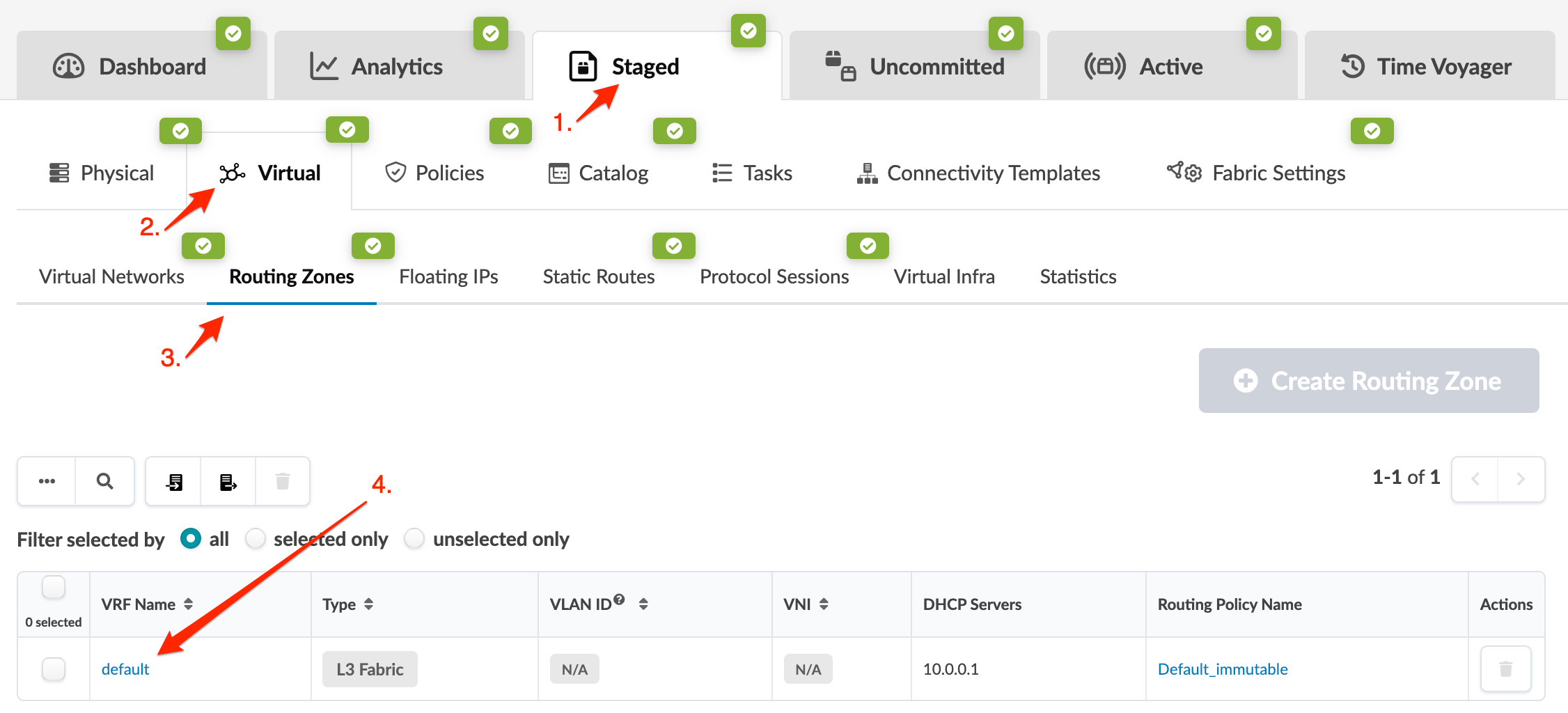

  1. Navigieren Sie im Blueprint zu Staged > Virtual > Routing Zones und klicken Sie dann in der Tabelle auf den Namen der VRF.
  2. Scrollen Sie in den angezeigten Routingzonendetails zum Abschnitt Schnittstellen, klicken Sie auf das Kontrollkästchen für die Routingzone und dann auf die Schaltfläche IP-Adressen bearbeiten, die über der Tabelle angezeigt wird.
  3. Ändern Sie ggf. die IP-Adressen (und den IP-Adresstyp) und klicken Sie dann auf Speichern, um Ihre Änderungen zu speichern und zum vorherigen Bildschirm zurückzukehren.

Um die Änderung für den aktiven Blueprint bereitzustellen, führen Sie auf der Registerkarte "Nicht festgeschrieben " einen Commit aus.
