SRX4300 Gehäuse

Das Gehäuse der SRX4300 Firewall besteht aus einer starren Blechkonstruktion, in der alle anderen Hardwarekomponenten untergebracht sind.

Physikalische Spezifikationen des Gehäuses für SRX4300

Die SRX4300-Firewall hat einen 1HE-Formfaktor und kann in einem Standard-19-Zoll-Rack installiert werden. Tabelle 1 fasst die physikalischen Spezifikationen von SRX4300 zusammen.

Tabelle 1: Physikalische Spezifikationen von SRX4300
Modell Höhe , Breite , Tiefe , Gewicht
SRX4300 1,74 Zoll (4,42 cm) 17.28 Zoll (43,89 cm) 18.20 Zoll (46,23 cm) 18,30 lb (8,3 kg)
Anmerkung:

Wir liefern das SRX4300 mit nur einem Netzteil (PSU) aus. Das Gewicht eines SRX4300 Geräts mit 2 Netzteilen beträgt 9,3 kg.

Elektrische Chassis-Spezifikationen für SRX4300

In Tabelle 2 werden die elektrischen Spezifikationen des Chassis für SRX4300 beschrieben.
Tabelle 2: Elektrische Spezifikationen des Fahrgestells für SRX4300

Artikel

Spezifikation

AC-Eingangsspannung

Betriebsbereich: 100-127 VAC / 200-240 VAC

Frequenz der AC-Eingangsleitung

50/60 Hz

Nennstrom des Wechselstroms

10,52 A bei 100–127 V Wechselspannung

5,26 A bei 200–240 V Wechselspannung

DC-Eingangsspannung

-40 V Gleichspannung bis -72 V Gleichspannung

Nennstrom des DC-Eingangs

maximal 24 A

Vorderseite eines SRX4300

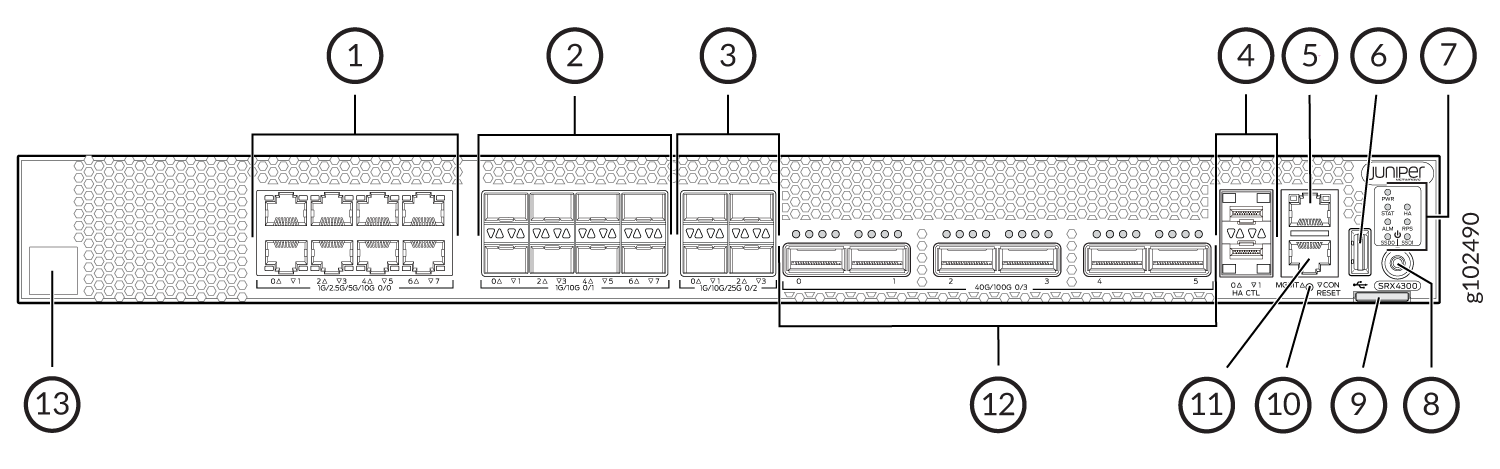

Abbildung 1 zeigt die Frontplatte eines SRX4300.

Abbildung 1: Frontpanel-Komponenten von SRX4300 Front Panel Components of SRX4300

In Tabelle 3 sind die Frontpanel-Komponenten der Firewall aufgeführt und beschrieben.

Tabelle 3: Komponenten auf der Vorderseite des SRX4300

Beschriftung

Komponente (Etikett auf dem Gehäuse)

Beschreibung
1

Ethernet-Ports

Acht 1/2,5/5/10-Gigabit-Ethernet-MACsec-Ports für den Netzwerkdatenverkehr.
2

SFP+-Ports

Acht 1/10-Gigabit-Ethernet-SFP+-MACsec-Ports für den Netzwerkverkehr.
3

SFP28-Ports

Vier 1/10/25-Gigabit-Ethernet-SFP28-MACsec-Ports für den Netzwerkdatenverkehr.
4

Gehäuse-Cluster-Ports (HA)

Zwei 1-Gigabit-Ethernet-SFP-Gehäuse-Cluster steuern CTL-Ports mit MACsec-Unterstützung
5

Management-Port (MGMT)

1-Gigabit-Ethernet-RJ-45-Port
6

USB-Anschluss

Ein USB 3.0 Typ-A-Anschluss, der ein USB-Speichergerät akzeptiert.
7 Gehäuse-LEDs

Zeigen Sie den Komponenten- und Systemstatus sowie Informationen zur Fehlerbehebung auf einen Blick an.
8

Ein-/Ausschalter

Ein-/Ausschalter
9 Zuglasche Enthält den CLEI-Code und die Seriennummer des Geräts.
10

ZURÜCKSETZEN

Reset-Taste. Um das System zurückzusetzen, halten Sie die RESET-Taste ca. 250 ms lang gedrückt.
11

Konsolen-Port (CON)

Sie können einen Laptop für die CLI-Verwaltung an die SRX4300 anschließen. Der Port verwendet eine serielle RJ-45-Verbindung und unterstützt den RS-232-Standard (EIA-232).
12

QSFP28-Ports

Sechs 4 x 10/4 x 25/2 x 50/40/100-Gigabit-Ethernet-QSFP28-MACsec-Ports für den Netzwerkdatenverkehr.
13

Anspruchscode

Sie können den QR-Code verwenden, um Ihr Gerät zu beanspruchen und in Juniper Security Director einzubinden.
Anmerkung: Die Gehäuse-Cluster-Ports (HA) unterstützen nur 1-GbE-SFP-Glasfaser. Verwenden Sie keine Kupferoptik mit den HA-Ports,

Im Hardware-Kompatibilitäts-Tool finden Sie eine Liste aller unterstützten Optiken für die SRX4300.

Rückseite eines SRX4300

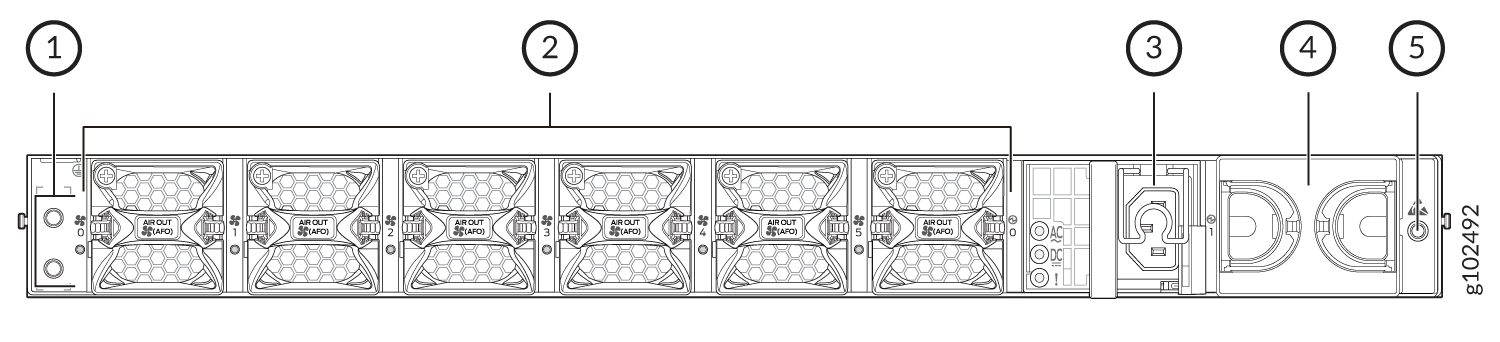

Abbildung 2 zeigt die Rückseite der AC-Variante des SRX4300.

Abbildung 2: Rückwandkomponenten der AC-Variante von SRX4300 Diagram of a server's front panel with labeled sections: control panel with indicators, drive bays with airflow labels, module section, power supply area, and power button.

Tabelle 4 listet und beschreibt die Rückwandkomponenten der AC-Variante des SRX4300.

Tabelle 4: Komponenten auf der Rückseite der AC-Variante der SRX4300-Firewall
Beschriftung

Bestandteil

Beschreibung
1 Erdungspunkt Erdungspunkt
2

Lüftermodule

Sechs AFO-Lüftermodule (Airflow Out) (5+1-Redundanz).

Fünf Lüftermodule sind für einen ordnungsgemäßen Luftstrom über die internen Komponenten des Gehäuses erforderlich. Das sechste Lüftermodul sorgt für Redundanz.
3

Netzteil

Ein 850-W-AC-Netzteil wird mit dem SRX4300 geliefert.
4 Leerer Netzteilsteckplatz Leerer Steckplatz für die Installation eines zusätzlichen Netzteils (1+1 Redundanz).
5 ESD ESD-Buchse
Anmerkung:

Wir liefern die SRX4300 mit nur einem Netzteil aus. Das zweite Netzteil können Sie bei Bedarf separat bestellen.

Es ist nicht gestattet, Gleichstrom- und Wechselstromnetzteile im selben Gehäuse zu mischen.

Abbildung 3 zeigt die Rückseite der DC-Variante des SRX4300.

Abbildung 3: Rückwandkomponenten der DC-Variante von SRX4300 Rear view technical diagram of server chassis with labeled sections: 1. Power Supply Units, 2. Cooling Fans with AIR OUT airflow, 3. I/O Ports for connections, 4. Drive Bays, 5. Power Button or Indicator.

Tabelle 5 listet und beschreibt die Rückwandkomponenten der DC-Variante des SRX4300.

Tabelle 5: Komponenten auf der Rückseite der DC-Variante der SRX4300-Firewall
Beschriftung

Bestandteil

Beschreibung
1 Erdungspunkt Erdungspunkt
2

Lüftermodule

Sechs AFO-Lüftermodule (Airflow Out) (5+1-Redundanz).

Fünf Lüftermodule sind für einen ordnungsgemäßen Luftstrom über die internen Komponenten des Gehäuses erforderlich. Das sechste Lüftermodul sorgt für Redundanz.
3

Netzteil

Ein 850-W-DC-Netzteil wird mit dem SRX4300 geliefert.
4 Leerer Netzteilsteckplatz Leerer Steckplatz für die Installation eines zusätzlichen Netzteils (1+1 Redundanz).
5 ESD ESD-Buchse
Anmerkung:

Wir liefern die SRX4300 mit nur einem Netzteil aus. Das zweite Netzteil können Sie bei Bedarf separat bestellen.

Es ist nicht gestattet, Gleichstrom- und Wechselstromnetzteile im selben Gehäuse zu mischen.

Gehäuse-Status-LEDs

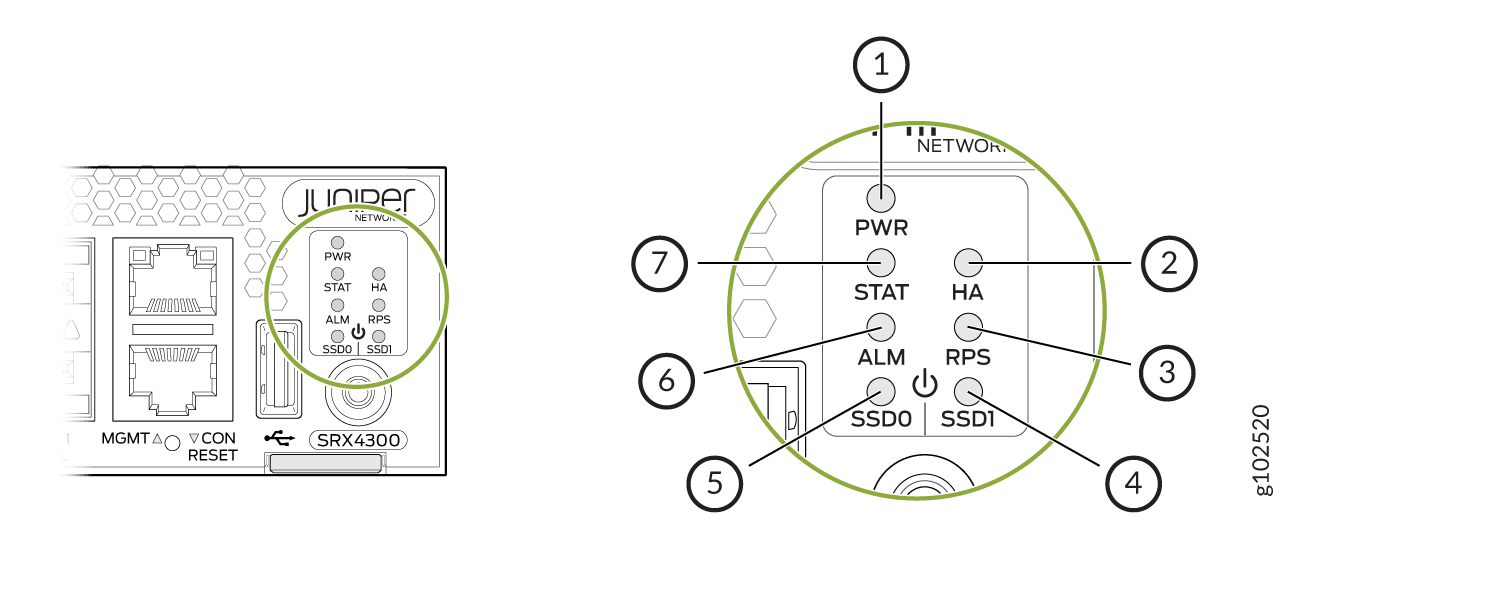

Abbildung 4 zeigt die LEDs auf der Vorderseite.

Abbildung 4: Status-LEDs Front panel of Juniper Networks SRX4300 highlighting LED indicators: PWR power, STAT status, HA high availability, RPS redundant power supply, SSD0 first SSD, SSD1 second SSD, ALM alarm. SRX4300 der Vorderseite
Tabelle 6: SRX4300-LEDs an der Vorderseite
Beschreibung der Callout-LED
1 PWR

  • Leuchtet grün – Das Gerät ist eingeschaltet.

  • Grün blinkend: Das Gerät ist eingeschaltet. Das Gerät befindet sich in der Startphase vor der Initialisierung des Betriebssystems.

  • Rot: Die Stromversorgung ist ausgefallen und muss ausgetauscht werden.

  • Aus: Das Gerät ist ausgeschaltet.
2 HA

  • Durchgehend grün: Alle HA-Links sind verfügbar.

  • Durchgehend gelb: Einige HA-Links sind nicht verfügbar.

  • Rot: Das Gerät funktioniert aufgrund eines Monitorfehlers nicht.

  • Aus: HA ist deaktiviert.
3 RPS

  • Durchgehend grün: Die redundante Stromversorgung (RPS) funktioniert normal.

  • Durchgehend rot: Der RPS funktioniert nicht normal.

  • Aus: Der RPS ist auf dem Gerät nicht vorhanden.
4 und 5 SSD0 und SSD1

  • Grün blinkend: Das Gerät überträgt Daten zum oder vom SSD-Speichergerät.

  • Durchgehend rot: Weist auf den Ausfall eines SSD-Speichergeräts hin.

  • Aus: Das SSD-Speichergerät ist nicht auf dem Gerät vorhanden.
6 ALM

  • Durchgehend rot – kritischer Alarm

  • Durchgehend gelb – Nicht kritischer Alarm

  • Aus – Keine Alarme
7 STATISTIK

  • Durchgehend grün: Das Gerät funktioniert normal.

  • Durchgehend rot – Weist auf den Ausfall einer Hardwarekomponente hin.

  • Aus: Das Gerät wird nicht mit Strom versorgt.

Management-Port-LEDs

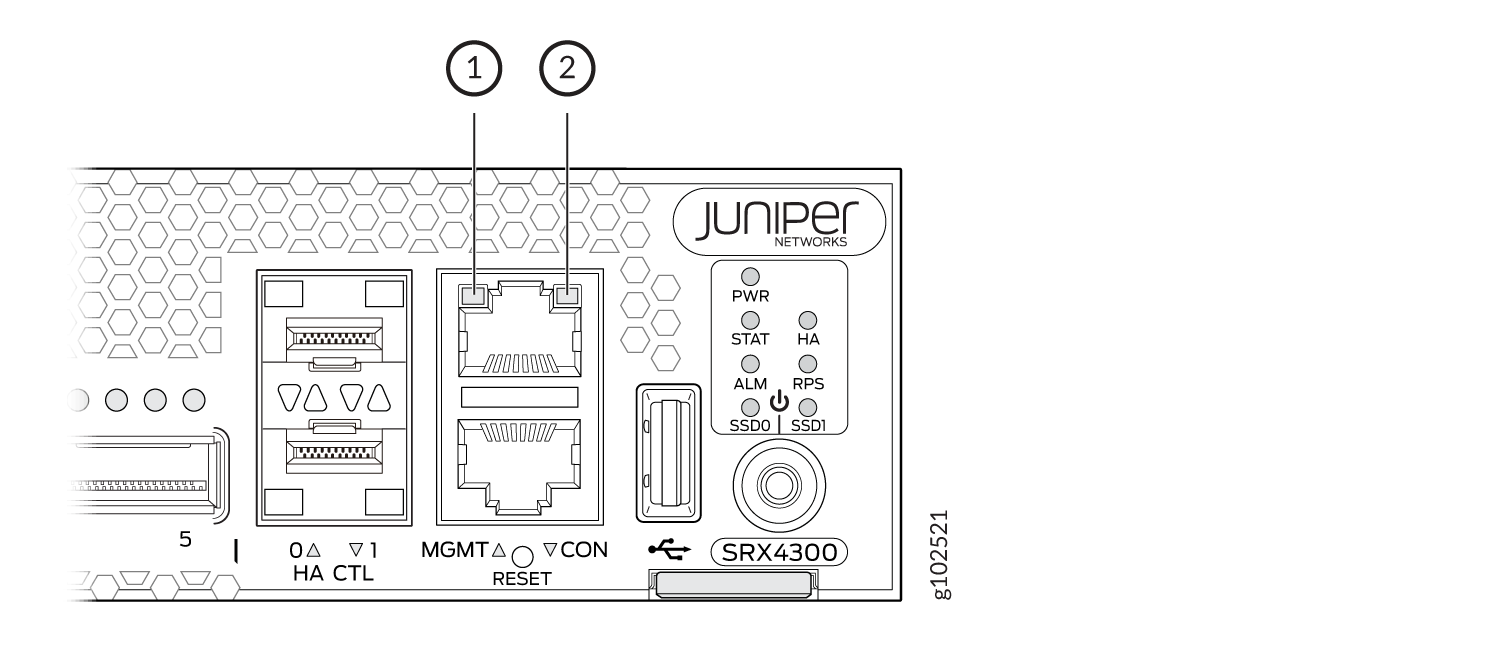

Abbildung 5 zeigt die LEDs für die Management-Ports.

Abbildung 5: SRX4300 Management-Port-LEDs Front panel of Juniper Networks SRX4300 Services Gateway with labeled HA CTL, MGMT, CON ports, status LEDs, USB port, and reset button.
Tabelle 7: Management-Port-LEDs
Beschreibung der Callout-LED
1 Link (LED links)

  • Durchgehend grün: Eine Verbindung wurde hergestellt.

  • Aus: Es wurde keine Verbindung hergestellt.
2 Aktivität (LED rechts)

  • Grün blinkend: Der Link ist aktiv.

  • Aus: Es gibt keine Verknüpfungsaktivität.

Netzwerk-Port-LEDs

Die Ports BASE-T, SFP+ und SFP28 verfügen über zwei LEDs zur Anzeige der Verbindungsaktivität und des Verbindungsstatus. Abbildung 6 zeigt die Position der LEDs an den BASE-T-Anschlüssen und Tabelle 8 beschreibt das LED-Verhalten.

Abbildung 6: LEDs an den Netzwerkports Diagram of two RJ45 Ethernet ports labeled 1 and 2 with symbols 0▲▼1 and g102522, indicating port functions.
Tabelle 8: LEDs an den RJ-45-, SFP-, SFP+- und SFP28-Netzwerkports
Callout 1 Callout 2 Beschreibung (für RJ-45-, SFP-, SFP+- und SFP28-Ports)

Status-LED (linke LED)

Verbindungs- und Aktivitäts-LED (rechte LED)
Aus Aus Standard (Einschalten mit oder ohne Transceiver)
Durchgehend grün Durchgehend grün Die 25-Gbit/s-Verbindung ist verfügbar, aber es befindet sich kein Datenverkehr auf dem Port.
Grün blinkend Die 25-Gbit/s-Verbindung ist funktionsfähig und es läuft Datenverkehr auf dem Port.
Grün blinkend Durchgehend grün Die 10-Gbit/s-Verbindung ist verfügbar, aber es läuft kein Datenverkehr auf dem Port.
Grün blinkend Die 10-Gbit/s-Verbindung ist verfügbar, und es gibt Datenverkehr auf dem Port.
Aus Durchgehend grün Die 1-Gbit/s-Verbindung ist verfügbar, aber es befindet sich kein Datenverkehr auf dem Port.
Grün blinkend Die 1-Gbit/s-Verbindung ist aktiviert, und es läuft Datenverkehr auf dem Port.
Aus Aus Dies weist auf eine der folgenden Situationen hin:

  • Die Verbindung ist unterbrochen oder es ist ein Fehler aufgetreten.

  • Der Port wurde vom Administrator deaktiviert.

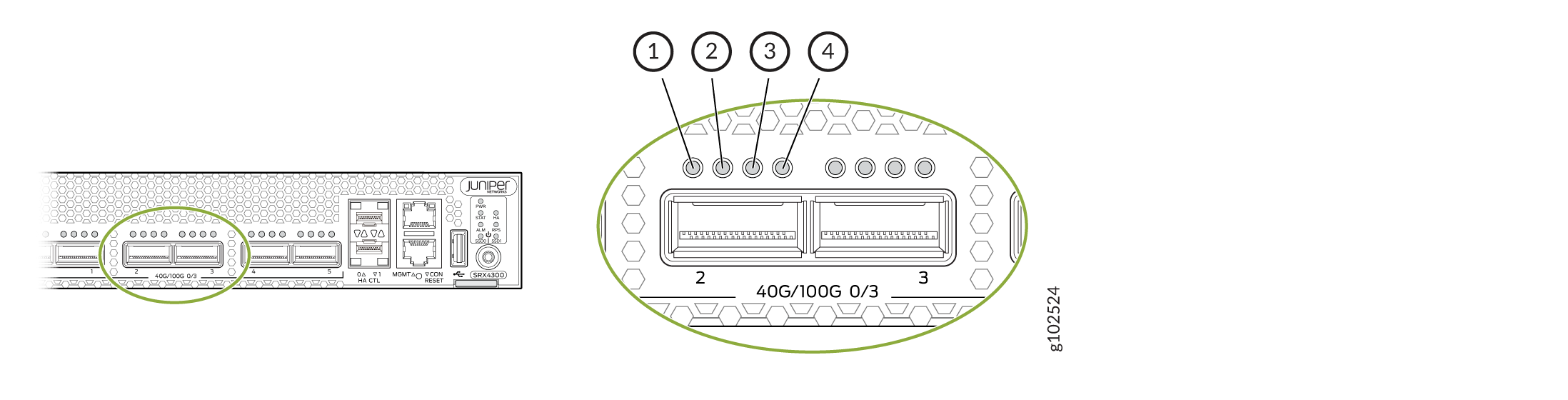

Die QSFP28-Ports verfügen über vier LEDs zur Anzeige der Verbindungsaktivität und des Verbindungsstatus. Abbildung 7 zeigt die Position der LEDs an den QSFP28-Ports und Tabelle 9 beschreibt das LED-Verhalten.

Abbildung 7: LEDs an den QSFP28-Ports Juniper Networks SRX4300 rear panel highlighting 40G/100G QSFP+ ports labeled 0/3 with LED indicators for status.
Tabelle 9: LEDs an den QSFP28-Netzwerkports
Beschreibung des LED-Zustands
1 (nicht kanalisiert) Durchgehend grün Die Verbindung mit 100 Gbit/s oder 40 Gbit/s ist verfügbar, aber es läuft kein Datenverkehr auf dem Port.
Grün blinkend Die 100-Gbit/s- oder 40-Gbit/s-Verbindung ist verfügbar und es gibt Datenverkehr auf dem Port.
1-4 (kanalisiert) Durchgehend grün Die 4x25-Gbit/s- oder 4x10-Gbit/s-Verbindung ist verfügbar, aber es befindet sich kein Datenverkehr auf dem Port.
Grün blinkend Die 4x25-Gbit/s- oder 4x10-Gbit/s-Verbindung ist verfügbar und es läuft Datenverkehr auf dem Port.
1-4 Aus Dies weist auf eine der folgenden Situationen hin:

  • Die Verbindung ist unterbrochen oder es ist ein Fehler aufgetreten.

  • Der Port wurde vom Administrator deaktiviert.

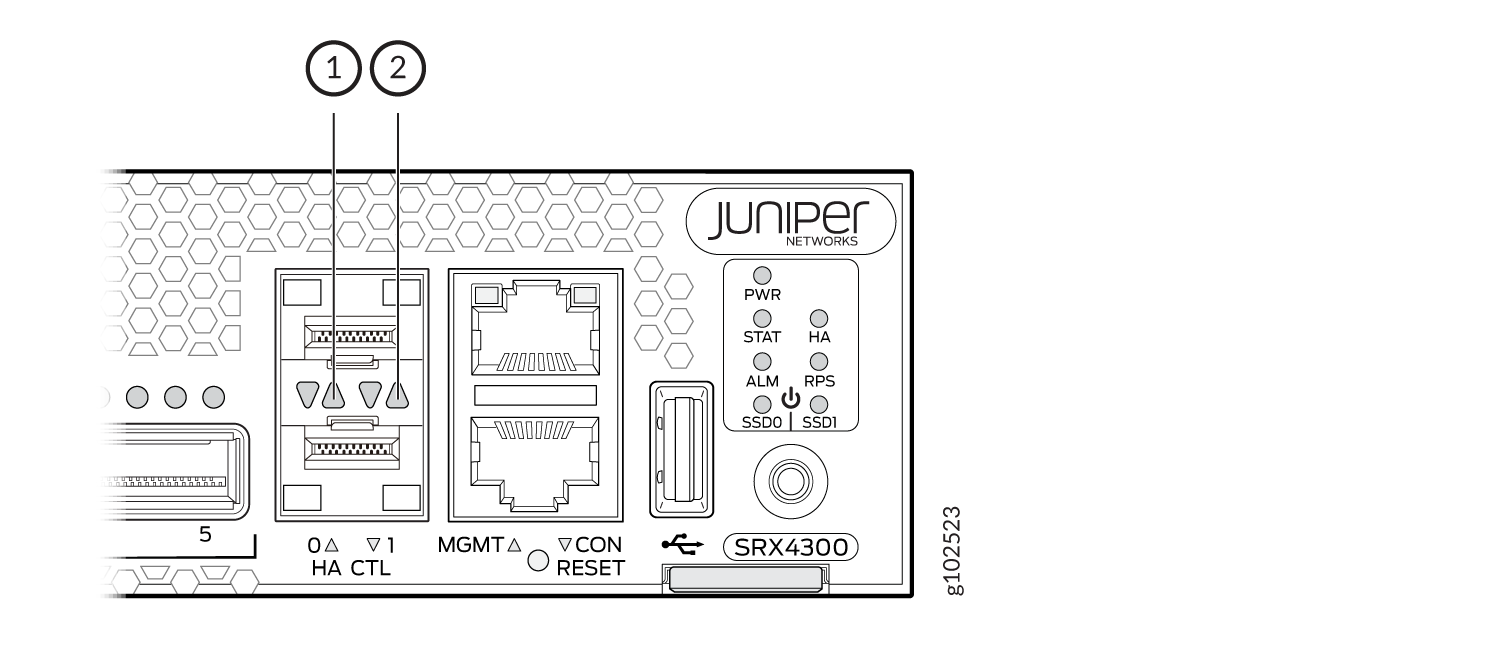

Abbildung 8 zeigt die Position der LEDs an den HA-Ports und Tabelle 10 beschreibt die LEDs.

Abbildung 8: LEDs an den HA-Ports Front panel of Juniper Networks SRX4300 with HA CTL, MGMT, CON ports, RESET button, status LEDs, USB port, and branding.
Tabelle 10: HA-Port-LEDs
Beschreibung der Callout-LED
1 Link (LED links)

  • Grün blinkend: Eine Verbindung wird hergestellt.

  • Aus: Es wurde keine Verbindung hergestellt.
2 Aktivität (LED rechts)

  • Grün blinkend: Der Link ist aktiv.

  • Aus: Es gibt keine Verknüpfungsaktivität.
