Installieren des SRX1600 in einem Rack

Montieren Sie den SRX1600 in einem Rack, indem Sie die für Ihren Standort empfohlenen Verfahren befolgen.

Sie können die SRX1600 auf einem Rack mit vier Pfosten oder in einem Schrank montieren. Verwenden Sie das werkzeuglose Rackmontage-Kit, das mit dem Gerät geliefert wird.

Erfüllen Sie die folgenden Voraussetzungen, bevor Sie das Gerät bereitstellen:

Anmerkung:

Stellen Sie sicher, dass Sie die Rückseite des Gehäuses während des gesamten Montagevorgangs der Appliance am Rack abstützen.
VORSICHT:

Ein qualifizierter Techniker muss vor der Montage des Geräts sicherstellen, dass das Rack oder der Schrank stabil genug ist, um das Gewicht des Geräts zu tragen. Lassen Sie den Techniker auch überprüfen, ob das Rack oder der Schrank am Installationsort über eine ausreichende Halterung verfügt.
VORSICHT:

Wenn Sie mehr als ein Gerät in einem Rack oder in einem Schrank installieren, installieren Sie das erste Gerät unten im Rack.

Montieren Sie Ihr Gerät mit dem Rackmontagesatz JNP-4P-TL-1RU-RMK an einem Rack mit 4 Pfosten mit quadratischer Bohrung

Stellen Sie sicher, dass Sie die folgenden Werkzeuge und Teile zur Verfügung haben:

  • Ein ESD-Erdungsband (nicht im Lieferumfang enthalten).

  • Ein Paar seitliche Montagehalterungen, die am Gehäuse befestigt werden und im Lieferumfang des Rackmontagesatzes enthalten sind.

  • Ein Paar vordere und hintere Montageschienen, die an den Rackpfosten befestigt werden – im Lieferumfang des Rackmontagesatzes enthalten.

So montieren Sie das Gerät in einem Rack mit vier Pfosten:

  1. Lesen Sie die allgemeinen Sicherheitsrichtlinien und -warnungen.
  2. Wickeln Sie ein Ende des Erdungsbandes des Kabels für elektrostatische Entladung (ESD) um Ihr bloßes Handgelenk und befestigen Sie es an einem ESD-Punkt am Standort.
  3. Um die seitlichen Montagehalterungen am Gehäuse zu befestigen, richten Sie die Schlüssellöcher an den Montagehalterungen über den Schulterschrauben am Gehäuse aus. Schieben Sie die Halterungen zur Rückseite des Gehäuses.
    Abbildung 1: Anbringen der seitlichen Montagehalterungen Attach the Side Mounting Brackets
  4. Montieren Sie die Montageschienen, indem Sie die hinteren Schwimmschienen in die vorderen Schienen schieben.
    Abbildung 2: Montage der Montageschienen Assemble the Mounting Rails
  5. Montieren Sie die Montageschienen am Rack:
    1. Richten Sie die Führungsblöcke der hinteren Montageschienen an den hinteren Pfostenlöchern aus. Ziehen Sie die hinteren Montageschienen zur Vorderseite des Racks, um die Schienen zu arretieren. Sie hören ein deutliches Klickgeräusch, wenn die Verriegelung in die entsprechenden Racklöcher einrastet.
      Abbildung 3: Installieren der hinteren Install the Rear Mounting Rails Montageschienen
    2. Richten Sie die Führungsblöcke der vorderen Montageschienen an den vorderen Pfostenlöchern aus. Schieben Sie die vorderen Montageschienen zur Rückseite des Racks, um die Schienen zu arretieren. Sie hören ein deutliches Klickgeräusch, wenn die Verriegelung in die entsprechenden Racklöcher einrastet.
      Abbildung 4: Installieren der vorderen Montageschienen Install the Front Mounting Rails
    3. Stellen Sie optisch sicher, dass die vorderen und hinteren Verriegelungen auf den Montageschienen eingerastet sind. Die Montageschienen sollten sicher auf dem Gepäckträger montiert sein.
  6. Heben Sie das Gerät an und positionieren Sie es im Rack, wobei Sie die seitlichen Montagehalterungen an den Montageschienen ausrichten. Schieben Sie das Gerät in die Kanäle der Rack-Montageschienen.
    Abbildung 5: Schieben des Geräts in das Rack Slide the Device into the Rack
  7. Ziehen Sie die beiden Rändelschrauben fest, um das Gerät zu sichern.
    Abbildung 6: Anziehen der Rändelschrauben Tighten the Thumbscrews

Montieren Sie Ihr Gerät mit dem Rackmontagesatz JNP-4P-TL-1RU-RMK an einem Rack mit 4 Pfosten mit Gewindebohrung

Stellen Sie sicher, dass Sie die folgenden Werkzeuge und Teile zur Verfügung haben:

  • Ein ESD-Erdungsband (nicht im Lieferumfang enthalten).

  • Ein Kreuzschlitzschraubendreher (+) Nummer 2 – nicht im Lieferumfang enthalten.

  • Acht Schrauben zur Befestigung der Montageschienen an den Rackpfosten – nicht im Lieferumfang enthalten.

  • Ein Paar seitliche Montagehalterungen, die am Gehäuse befestigt werden und im Lieferumfang des Rackmontagesatzes enthalten sind.

  • Ein Paar Montageschienen vorne und hinten, die an den Rackpfosten befestigt werden und im Lieferumfang des Rackmontagesatzes enthalten sind.

So montieren Sie das Gerät an einem Rack mit vier Pfosten und Gewindebohrungen:

  1. Lesen Sie die allgemeinen Sicherheitsrichtlinien und -warnungen.
  2. Wickeln Sie ein Ende des Erdungsbandes des Kabels für elektrostatische Entladung (ESD) um Ihr bloßes Handgelenk und befestigen Sie es an einem ESD-Punkt am Standort.
  3. Um die seitlichen Montagehalterungen am Gehäuse zu befestigen, richten Sie die Schlüssellöcher an den Montagehalterungen über den Schulterschrauben am Gehäuse aus. Schieben Sie die Halterungen zur Rückseite des Gehäuses.
    Abbildung 7: Anbringen der seitlichen Montagehalterungen Attach the Side Mounting Brackets
  4. Montieren Sie die Montageschienen:
    1. Entfernen Sie die Führungsblöcke von den vorderen Montageschienen, indem Sie die Schrauben und Unterlegscheiben lösen.
      Abbildung 8: Entfernen der Führungsblöcke von der vorderen Tragschiene Removing the Guide Blocks from the Front Mounting Rail

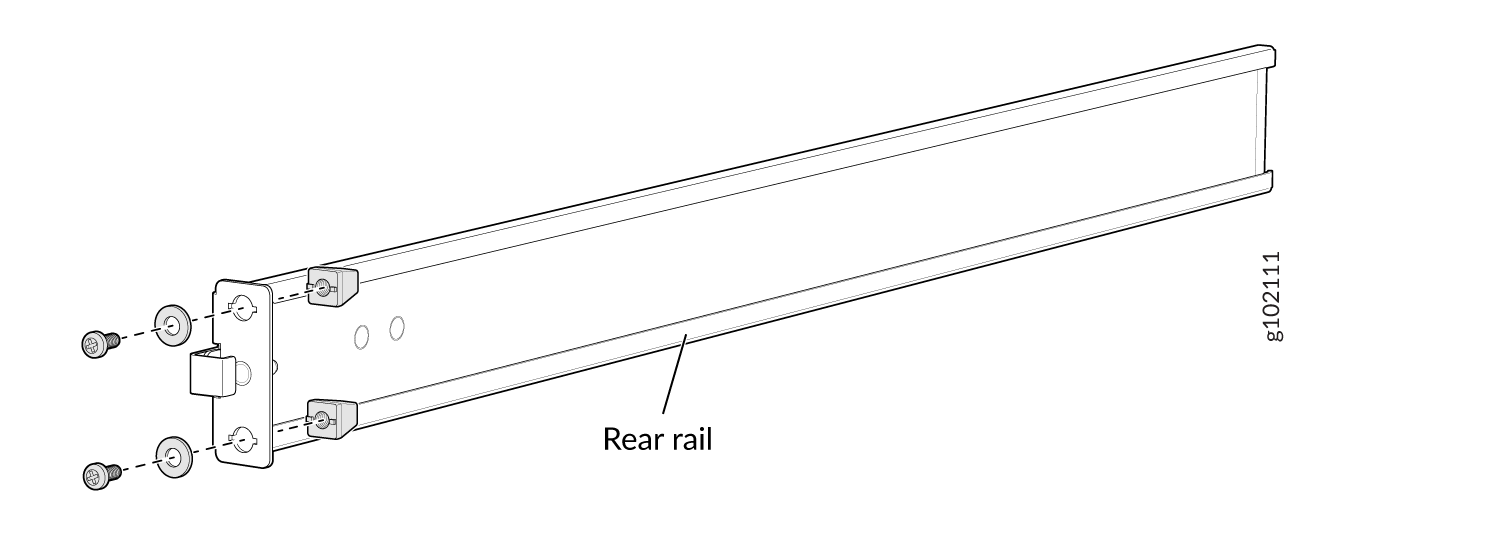

    2. Entfernen Sie die Führungsblöcke von der hinteren Montageschiene, indem Sie die Schrauben und Unterlegscheiben lösen.
      Abbildung 9: Entfernen der Führungsblöcke von der hinteren Montageschiene Removing the Guide Blocks from the Rear Mounting Rail

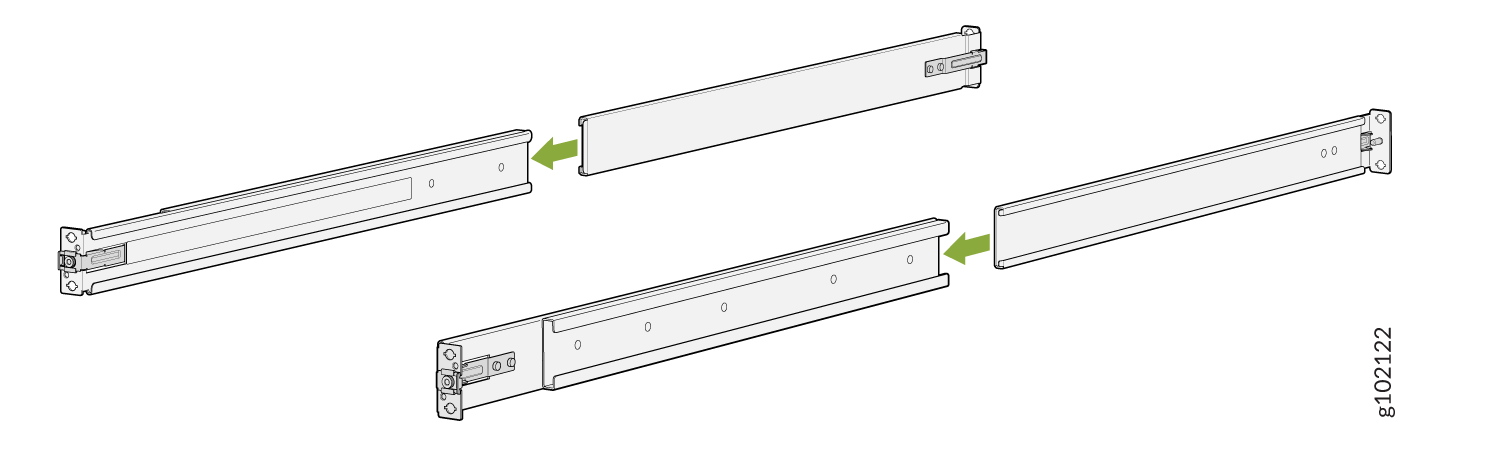

    3. Schieben Sie die hinteren Schwimmschienen in die vorderen Schienen.
      Abbildung 10: Montage der Montageschienen Assemble the Mounting Rails
  5. Montieren Sie die Montageschienen am Rack:

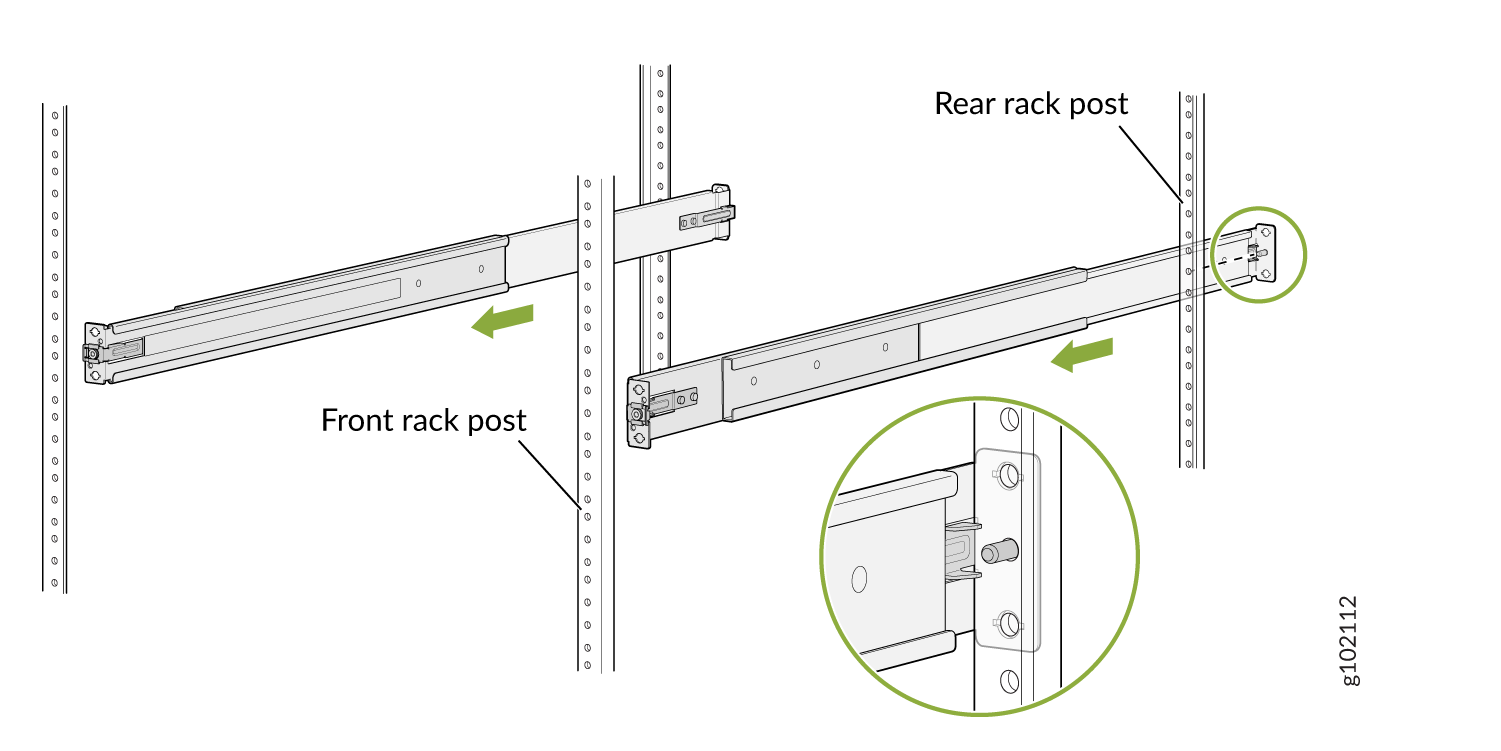

    1. Stecken Sie den Führungsstift der hinteren Montageschienen in die Löcher der hinteren Pfosten. Ziehen Sie die hinteren Montageschienen zur Vorderseite des Racks, um die Schienen zu arretieren. Sie hören ein deutliches Klickgeräusch, wenn die Verriegelung einrastet.
      Abbildung 11: Installieren der hinteren Montageschienen Install the Rear Mounting Rails
    2. Stecken Sie den Führungsstift der vorderen Montageschienen in die Löcher der vorderen Pfosten. Schieben Sie die vorderen Montageschienen zur Rückseite des Racks, um die Schienen zu arretieren. Sie hören ein deutliches Klickgeräusch, wenn die Verriegelung einrastet. Befestigen Sie die vorderen Montageschienen an der vorderen Gepäckträgersäule mit Schrauben, die für Ihre Rack-Gewindegröße geeignet sind (nicht im Lieferumfang enthalten).
      Abbildung 12: Installieren und Befestigen der vorderen Montageschienen Install and Secure the Front Mounting Rails

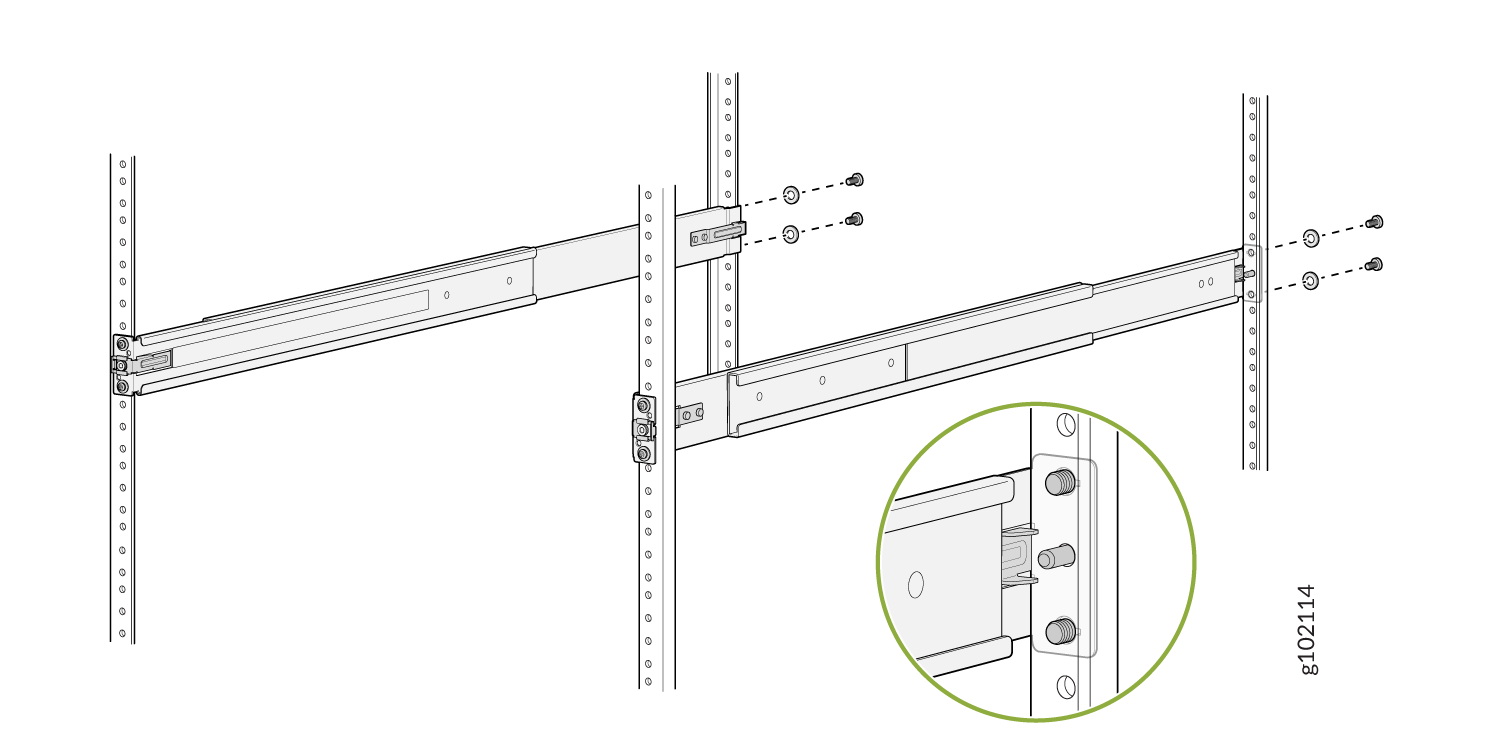

    3. Befestigen Sie die hinteren Montageschienen an der hinteren Gepäckträgersäule mit Schrauben, die für Ihre Rack-Gewindegröße geeignet sind (nicht im Lieferumfang enthalten).
      Abbildung 13: Befestigen der hinteren Halterungen Secure the Rear Mounting Brackets

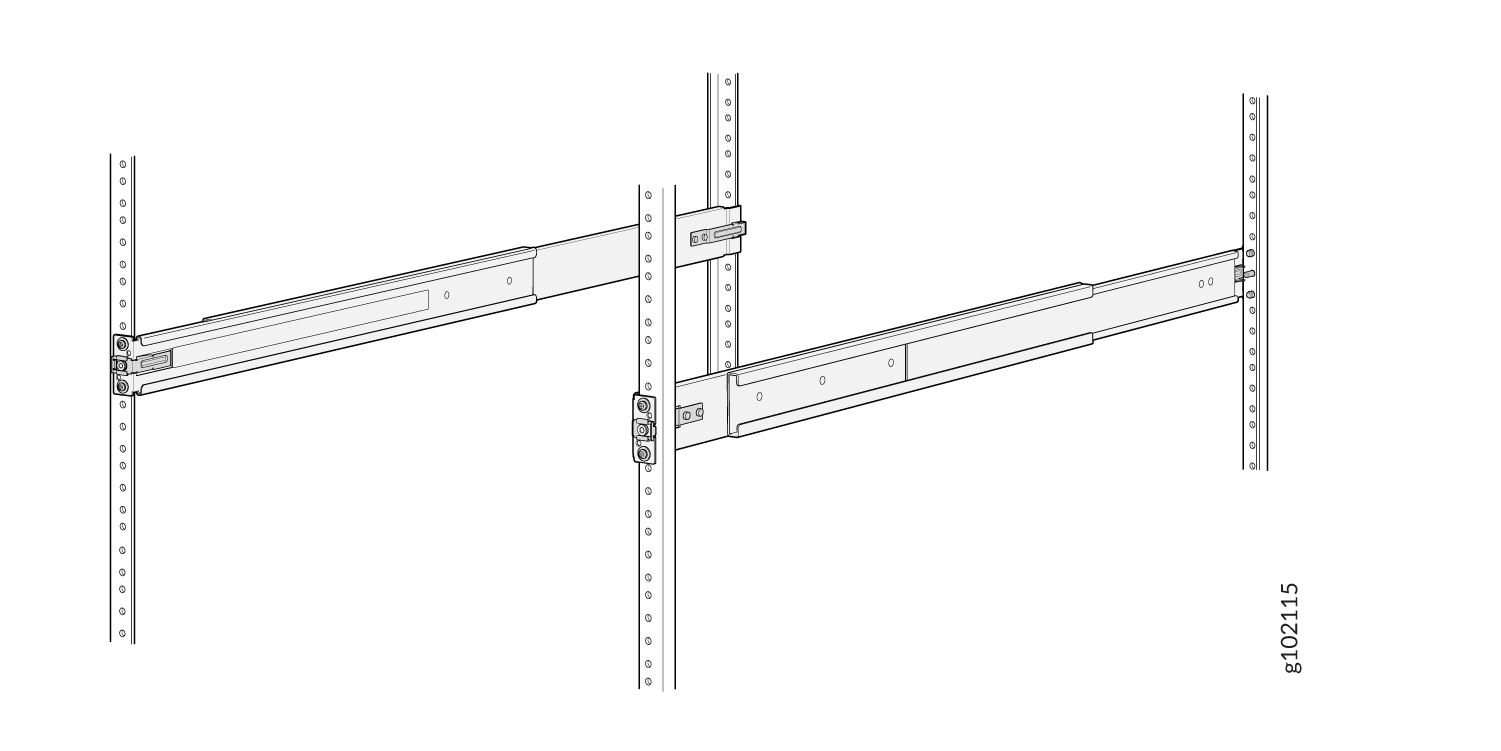

    4. Stellen Sie optisch sicher, dass die vorderen und hinteren Verriegelungen auf den Montageschienen eingerastet sind. Die Montageschienen sollten sicher auf dem Gepäckträger montiert sein.
      Abbildung 14: Installierte und gesicherte Mounting Rails Installed and Secured Tragschienen

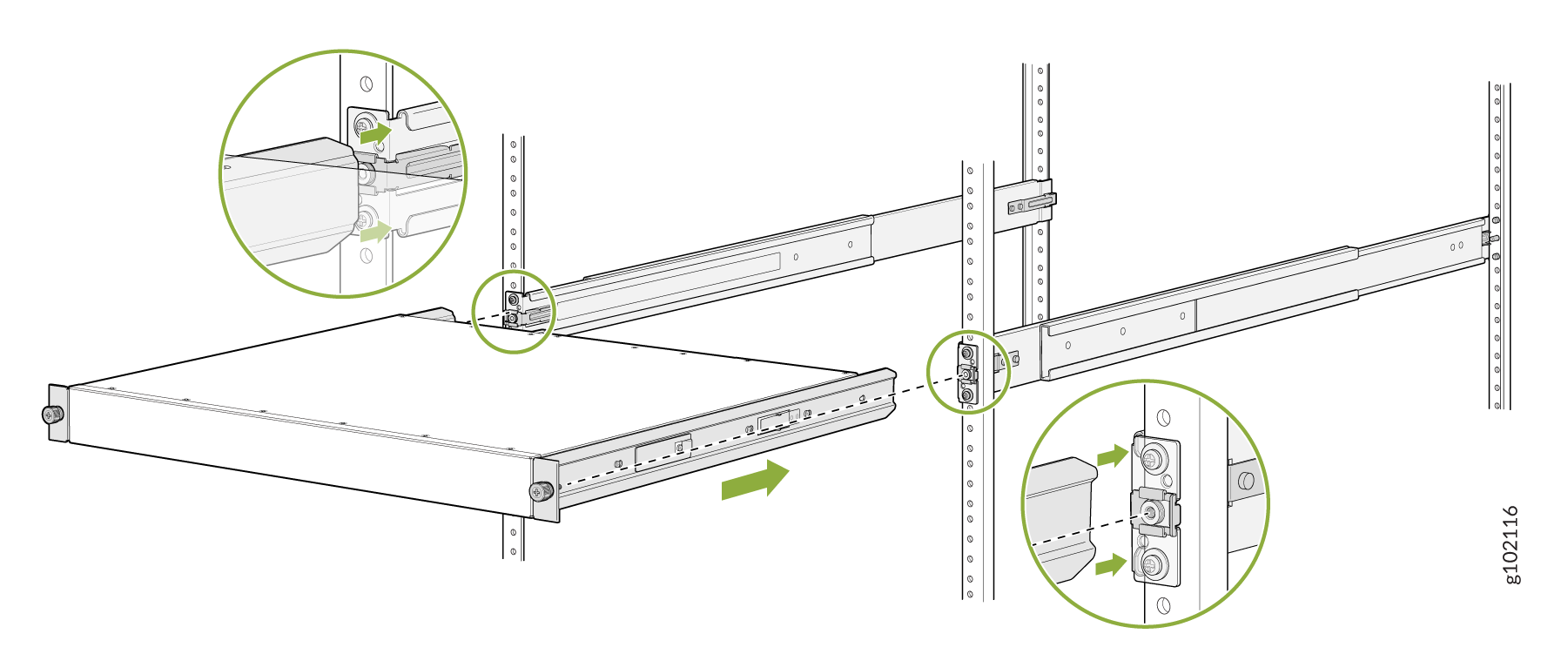

  6. Heben Sie das Gerät an und positionieren Sie es im Rack, dabei richten Sie die seitlichen Montagehalterungen an den Montageschienen aus. Schieben Sie das Gerät in die Kanäle der Rack-Montageschienen.
    Abbildung 15: Schieben des Geräts in das Rack Slide the Device into the Rack

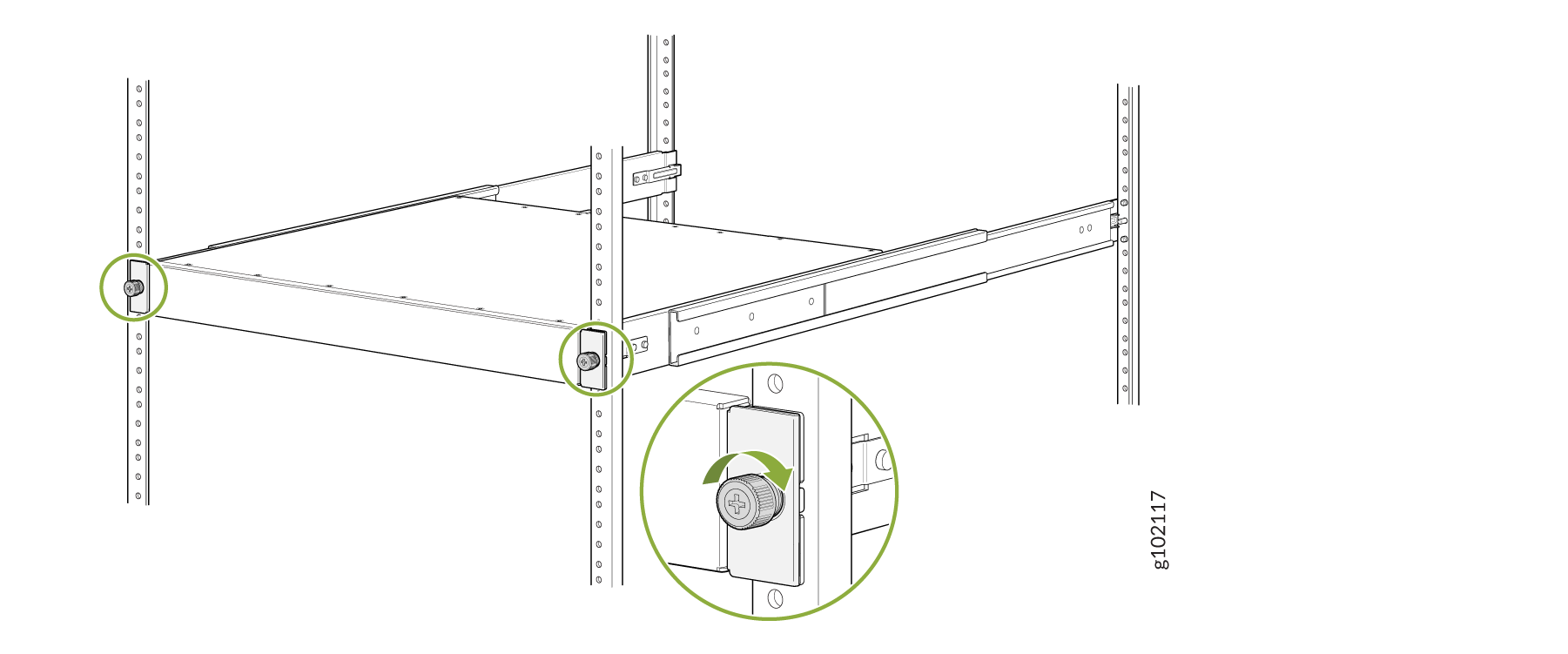

  7. Ziehen Sie die beiden Rändelschrauben fest, um das Gerät zu sichern.
    Abbildung 16: Anziehen der Rändelschrauben Tighten the Thumbscrews
