AUF DIESER SEITE


Management-Panel QFX5130

QFX5130-32CD/QFX5130E-32CD Übersicht über das Management-Panel

Das Management-Panel des QFX5130-32CD/QFX5130E-32CD ist in zwei Bereiche unterteilt, wobei sich das Port-Panel zwischen diesen Abschnitten befindet.

Abbildung 1: Managementbereich QFX5130-32CD Management Panel QFX5130-32CD

  1. Status-LEDs für Gehäuse

  2. 32 Hochgeschwindigkeits-Ports - QSFP-DD-Käfige

  3. RJ-45-Management-Port (100 Mbit/s/1000 Mbit/s/10000 Mbit/s)

  4. RJ-45-Konsolenport

  5. USB-Anschluss (USB 2.0/3.0-Standard)

  6. Reset-Taste (nur auf Anweisung des JTAC verwenden)

  7. Seriennummer des Gehäuses ausziehbar

  8. 10-Gigabit Ethernet (GbE)-Ports – SFP+-Käfige

  9. Ausgangsanschlüsse (10 MHz und 1 PPS)

  10. Erdungspunkt für elektrostatische Entladung (ESD)

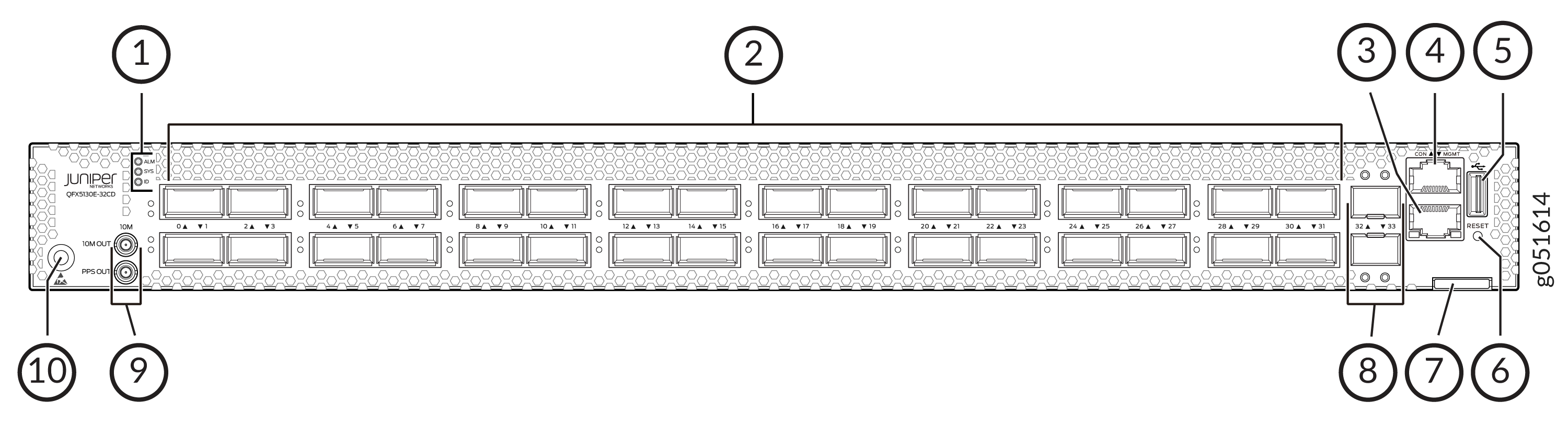

Abbildung 2: QFX5130E-32CD Management-Panel Front panel diagram of Juniper Networks QFX5130-32CD switch with labeled components: Alarm LEDs, 32 x 400GbE QSFP-DD Ports, Console Port, Management Port, USB Port, Reset Button, Grounding Point, Fan Tray Handle, 10M OUT Port, and PPS OUT Port.

  1. Status-LEDs für Gehäuse

  2. 32 Hochgeschwindigkeits-Ports - QSFP-DD-Käfige

  3. RJ-45-Management-Port (100 Mbit/s/1000 Mbit/s/10000 Mbit/s)

  4. RJ-45-Konsolenport

  5. USB-Anschluss (USB 2.0/3.0-Standard)

  6. Reset-Taste (nur auf Anweisung des JTAC verwenden)

  7. Seriennummer des Gehäuses ausziehbar

  8. 10-Gigabit Ethernet (GbE)-Ports – SFP+-Käfige

  9. Ausgangsanschlüsse (10 MHz und 1 PPS)

  10. Erdungspunkt für elektrostatische Entladung (ESD)

QFX5130-32CD/QFX5130E-32CD Status-LEDs für Gehäuse

LEDs befinden sich an diesen Management-Ports:

In Tabelle 1 werden die Gehäusestatus-LEDs auf einem QFX5130-32CD/QFX5130E-32CD, die Farben und Zustände sowie der von ihnen angezeigte Status beschrieben. Sie können die Farben der drei LEDs über die CLI aus der Ferne anzeigen, indem Sie den Betriebsmodusbefehl show chassis lcdeingeben.
Abbildung 3: Status-LEDs für das Gehäuse des QFX5130-32CD Juniper Networks QFX5130-32CD front panel with ALM, SYS, and ID indicators, 10M OUT and PPS OUT ports, hexagonal pattern, and logo.
1
—

Status-LEDs für Gehäuse

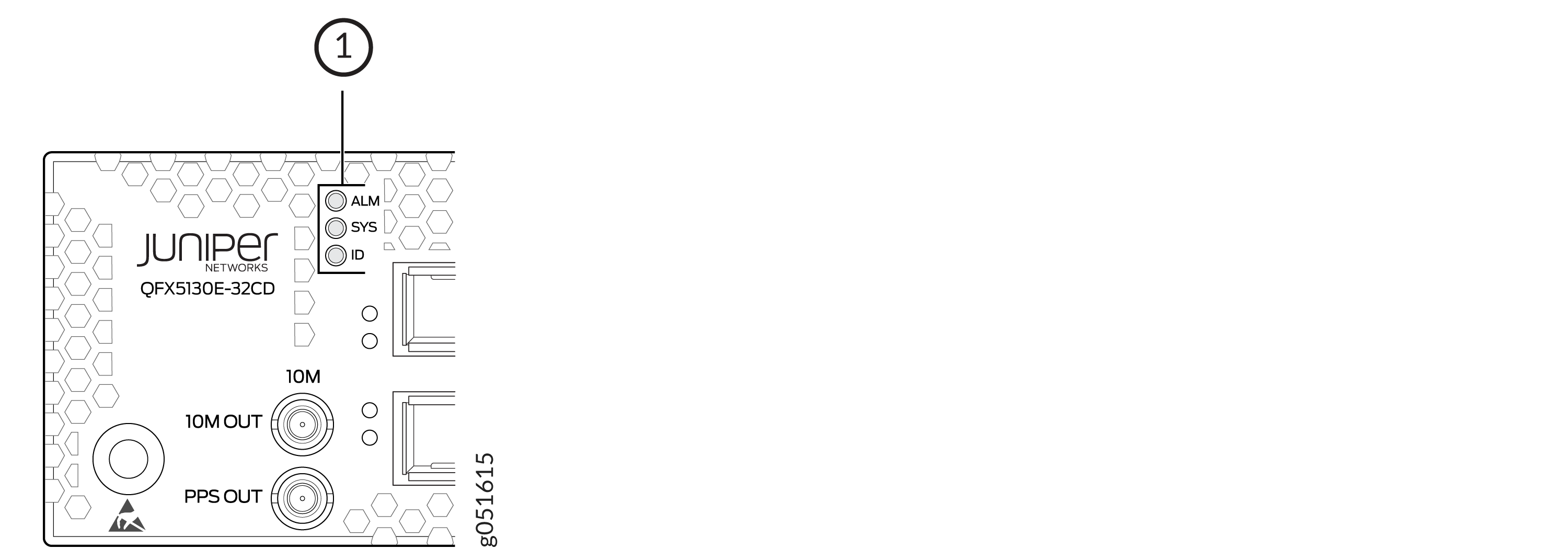

Abbildung 4: Status-LEDs Front panel of Juniper Networks QFX5130E-32CD switch with LED indicators ALM SYS ID, ports 10M OUT PPS OUT, hexagonal design, and Juniper branding. für QFX5130E-32CD-Gehäuse
1
—

Status-LEDs für Gehäuse
Tabelle 1: Gehäusestatus-LEDs bei QFX5130-32CD/QFX5130E-32CD-Geräten

Bezeichnung

Farbe

Bundesstaat

Beschreibung

ALM-Alarm

Unbeleuchtet

Aus

Es gibt keinen Alarm.

Rot

Stetig voran

Es ist ein schwerwiegender Hardwarefehler aufgetreten, z. B. ein Temperaturalarm, ein Stromausfall oder ein Medienfehler. Sie müssen Abhilfemaßnahmen ergreifen, die auf der Art des Alarms basieren.

Bernstein

Stetig voran

Es ist ein kleinerer Alarm auf Systemebene aufgetreten, z. B. ein Softwarefehler oder eine fehlende Rettungskonfiguration. Sie müssten je nach Art des Alarms Abhilfemaßnahmen ergreifen.

SYS-System

Unbeleuchtet

Aus

Das Gerät wird ausgeschaltet oder neu gestartet.

Grün

Stetig voran

Junos OS Evolved ist auf dem Gerät geladen oder das Gerät wurde angehalten.

ID – Identifizierung

Unbeleuchtet

Aus

Die Beacon-Funktion ist auf dem Switch nicht aktiviert. Aktivieren Sie dieses Feature mithilfe des request chassis beacon fpc 0 on operativen Befehls CLI.

Blau

Blinkt

Die Beacon-Funktion ist auf dem Switch aktiviert. Deaktivieren Sie diese Funktion mithilfe des request chassis beacon fpc 0 off Befehls CLI.
Tipp:

Um den Status des Beacons zu ermitteln, verwenden Sie den show chassis beacon operativen CLI-Befehl.

user@host> show chassis beacon fpc 0
    FPC 0                OFF
Hinweis:

Wenn Sie das Gerät neu starten oder das Gerät angehalten wird, wird der vorherige Status der Gehäusestatus-LED für Alarme (rot/gelb/unbeleuchtet) beim Neustart/Neustart beibehalten.

Der Management-Port eines QFX5130-32CD/QFX5130E-32CD verfügt über zwei LEDs – eine zeigt den Verbindungsstatus und die andere die Verbindungsaktivität an. Siehe Abbildung 5. Der Management-Port ist für 10/100/1000BASE-T-Verbindungen als MGMT bezeichnet.

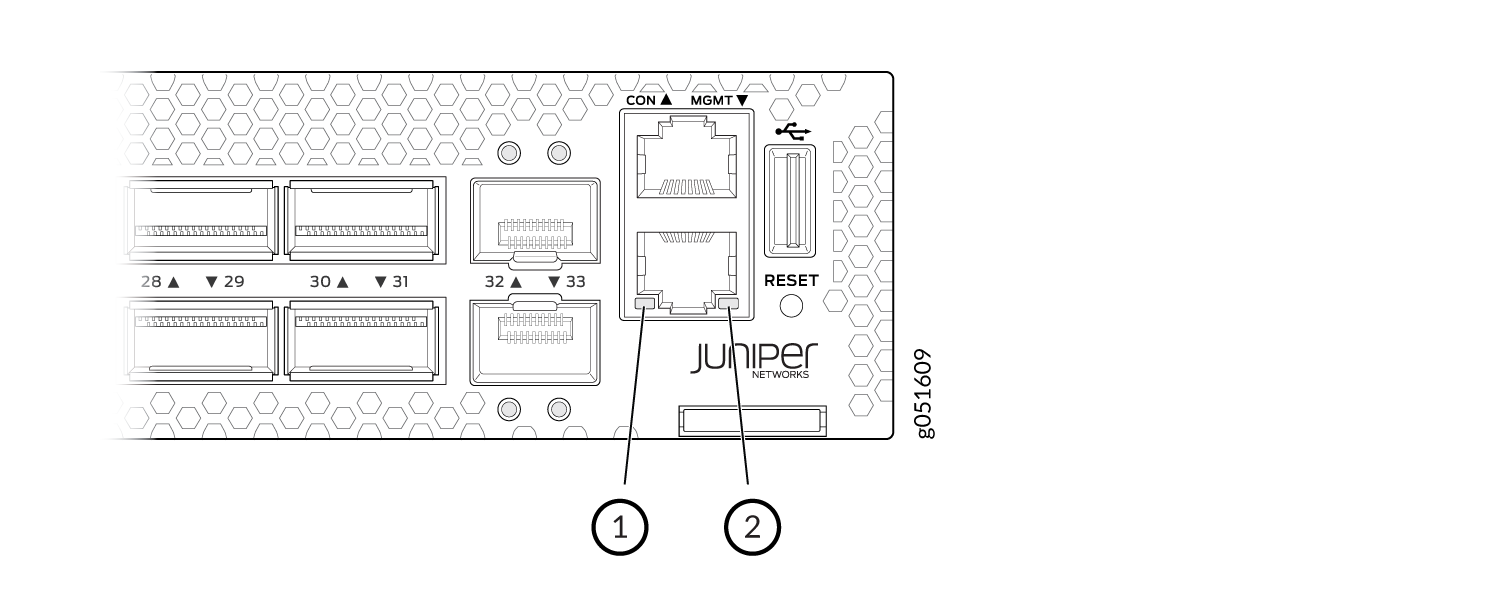

Abbildung 5: Management-Port-LEDs an einem QFX5130-32CD/QFX5130E-32CD-Switch Juniper Networks device interface with ports 28 to 33, console and management RJ-45 ports, USB port, reset button, and logo.
1
—

Status-LED
2
—

Aktivitäts-LED

In Tabelle 2 werden die Management-Port-LEDs beschrieben.

Tabelle 2: Management-Port-LEDs an einem QFX5130-32CD/QFX5130E-32CD-Switch

LED-Blende

Farbe

Bundesstaat

Beschreibung

Link/Aktivität

Unbeleuchtet

Aus

Es wird keine Verbindung hergestellt. Es liegt ein Fehler vor oder die Verbindung funktioniert nicht.

Grün

Stetig voran

Es wird eine Verknüpfung hergestellt, aber es findet keine Verknüpfungsaktivität statt.

Blinken oder Flackern

Es wird eine Verbindung hergestellt, und es gibt eine Verknüpfungsaktivität.

Status

Unbeleuchtet

Aus

Entweder beträgt die Portgeschwindigkeit 10 Mbit/s oder die Verbindung ist unterbrochen.

Bernstein

Stetig voran

Die Portgeschwindigkeit beträgt 1 Gbit/s.

Bernstein

Blinken

Die Portgeschwindigkeit beträgt 100 Mbit/s.

QFX5130-48C Managementpanel – Übersicht

Das Management-Panel des QFX5130-48C/QFX5130-48CM befindet sich auf der Rückseite des Switches.

Abbildung 6: Management-Panel QFX5130-48C Management Panel QFX5130-48C
1
—

ESD-Punkt
7
—

RJ-45 Management-Port
2
—

Takt-Eingangs- und -Ausgangsanschlüsse [10 Megahertz (MHz) und 1 Impulse pro Sekunde (PPS)]
8
—

RJ-45-Konsolenport
3
—

SFP+-Anschluss
9
—

USB-Steckplatz
4
—

Lüfter
10
—

Status-LEDs für Gehäuse
5
—

Stromversorgung

11
—

Reset-Taste
6
—

SFP+-Anschluss
Hinweis:

Um ungehindert auf den Pinhole-Reset zugreifen zu können, müssen Sie ein USB-Laufwerk mit einer maximalen Breite von 16,5 mm verwenden. Als Referenz SanDisk Cruzer Force, HP v207 USB-Laufwerke.

QFX5130-48C Gehäusestatus-LEDs

QFX5130-48C/QFX5130-48CM verfügt über drei LEDs, die den Systemstatus anzeigen. Sie finden diese LEDs links neben den SFP-Ports (Small Form-Factor Pluggable).

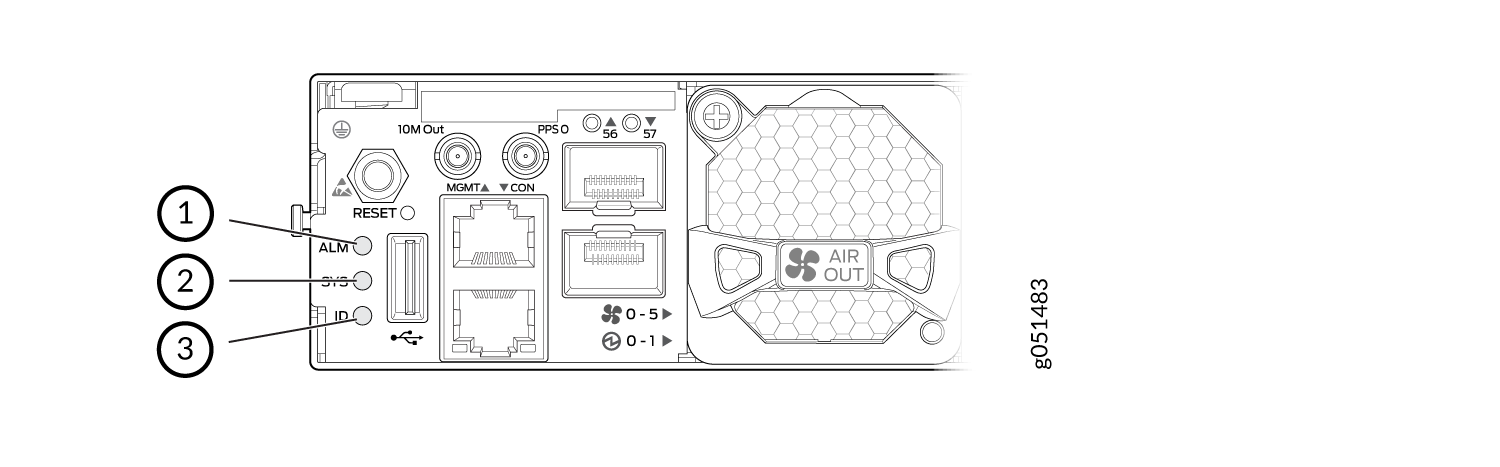

Abbildung 7: Status-LEDs für das Gehäuse QFX5130-48C Rear panel of a network device with ports including ALM, SYS, ID, RESET, MGMT, Ethernet, USB, and Air Out for cooling.
1
—

Alarm oder Fehler am Gehäuse
3
—

ID – Identifizierung

2
—

Systemstatus

In Tabelle 3 werden die verschiedenen Zustände der Netzwerkport-LEDs für die SFP+-Ports beschrieben.

Tabelle 3: Gehäusestatus-LEDs an einem QFX5130-48C-Gerät
Name Farbe Bundesstaat Beschreibung
ALM-Alarm Unbeleuchtet Aus Der Switch ist angehalten oder es gibt keinen Alarm.
Rot Stetig voran Es ist ein schwerwiegender Hardwarefehler aufgetreten, z. B. ein Temperaturalarm, ein Stromausfall oder ein Medienfehler. Sie müssten je nach Art des Alarms Abhilfemaßnahmen ergreifen.
Gelb Stetig voran Es ist ein kleinerer Alarm auf Systemebene aufgetreten, z. B. ein Softwarefehler oder eine fehlende Rettungskonfiguration. Sie müssten je nach Art des Alarms Abhilfemaßnahmen ergreifen.
Gelb (Rot und Gelb) Blinkt Es ist ein größerer und kleinerer Alarm auf Systemebene aufgetreten, der sofortiges Handeln erfordert.
SYS-System Unbeleuchtet Aus Das Gerät ist ausgeschaltet oder angehalten.
Grün Blinkt Die Junos OS Evolved-Software wird auf das Gerät geladen. Diese LED wird auch aktiviert, wenn das System heruntergefahren wird.
Grün Stetig voran Die Junos OS Evolved-Software wird auf das Gerät geladen, und das System ist betriebsbereit.
ID – Identifizierung Unbeleuchtet Aus Die Beacon-Funktion ist auf dem Switch nicht aktiviert. Aktivieren Sie dieses Feature mithilfe des request chassis beacon fpc 0 on operativen Befehls CLI.
Blau Blinkt Die Beacon-Funktion ist auf dem Switch aktiviert. Deaktivieren Sie diese Funktion mithilfe des request chassis beacon fpc 0 off Befehls CLI.
Tipp:

Um den Status des Beacons zu ermitteln, verwenden Sie den show chassis beacon operativen CLI-Befehl.

user@host> show chassis beacon fpc 0
    FPC 0                OFF

Sie können die Farben der drei LEDs über die CLI aus der Ferne anzeigen, indem Sie den Betriebsmodusbefehl show chassis ledeingeben.

Hinweis:

Dies ist eine Beispielausgabe.

QFX5130-48C Netzwerk-LEDs

Um den Verbindungsstatus, die Aktivität auf der Verbindung oder einen Fehlerzustand anzuzeigen, verfügt jeder QSFP56-DD- und SFP56-DD-Netzwerkport über eine einzelne zweifarbige LED.

In einem nicht kanalisierten Port wird der Portverbindungsstatus für die entsprechende obere und untere Zeile über der oberen Portzeile angezeigt.

Abbildung 8: Link-/Aktivitäts- und Status-LEDs am QFX5130-48C Link/Activity and Status LEDs on QFX5130-48C
1
—
LEDs, die den Status und die Kanalisierung für jeden SFP56-DD-Port anzeigen.
2
—
LEDs, die den Status und die Kanalisierung für jeden QSFP56-DD-Port anzeigen.

Jeder Port verfügt über eine individuelle Status-LED. Die LEDs sind in einer Reihe über der obersten Reihe der Netzwerkports positioniert. Eine Netzwerkport-Status-LED hat vier Status, einschließlich des Status, wenn das Gerät ausgeschaltet ist.

  1. Aus

  2. Grün

  3. Bernstein

  4. Rot

Tabelle 4: Verbindungsaktivität und LED-Status am QFX5130-48C
Transceiver eingefügt Normales Breakout-Kabel Konfigurationsstatus Explizit deaktiviert Portstatus Portposition auf Lane-Display
Jegliche Grün Kein Breakout Nein Oben Blinkt grün Nicht zutreffend
Nein Rot Kein Breakout Nein Ausfall wegen Hardwareausfall des Transceivers Blinkt rot Nicht zutreffend
Nein Aus Kein Breakout Nein Down wegen Signalverlust (LOS) ODER Down wegen Signalverlust (LOS) Erkennung Blinkt grün Nicht zutreffend
Jegliche Bernstein Kein Breakout Nein Aufgrund eines Fehlers außer LOS und Transceiver-Hardwareausfall ausgefallen Blinkt bernsteinfarben Nicht zutreffend
Jegliche Bernstein Kein Breakout Nein Port in der CLI deaktiviert Blinkt bernsteinfarben Nicht zutreffend
Nein Aus Jegliche Nein Alles außer deaktiviertem Port, aber kein Transciever ist vorhanden Blinkt grün Nicht zutreffend
Jegliche Grün Ausbruch Nein Alle Breakout-Ports sind verfügbar Blinkt grün Blinkt grün
Nein Rot Ausbruch Nein Hardwarefehler aufgrund eines Transceiver-Initialisierungsfehlers auf Portebene Blinkt rot Blinkt rot
Nein Aus Ausbruch Nein Alle Breakout-Ports sind mit einem LOS verbunden. Blinkt grün Blinkt grün
Jegliche Bernstein Ausbruch Jegliche Alle anderen Bundesstaaten als die in dieser Tabelle beschriebenen Staaten. Blinkt bernsteinfarben Blinkt bernsteinfarben

Der Management-Port eines QFX5130-48C verfügt über zwei LEDs: Eine zeigt den Verbindungsstatus und die andere die Verbindungsaktivität an. Der Management-Port ist für 10/100/1000BASE-T-Verbindungen als MGMT bezeichnet. Siehe Abbildung 9.

Abbildung 9: Management-Port-LEDs an einem QFX5130-48C-Switch Rear panel diagram of a network device showing ports: 10M Out, PPS, MGMT, CON, RESET, USB; indicators: ALM, SYS, ID; and Air Out vent.
1
—

Status-LED
2
—

Aktivitäts-LED

In Tabelle 5werden die Management-Port-LEDs eines QFX5130-48C-Switches beschrieben.

Tabelle 5: Management-Port-LEDs an einem QFX5130-48C-Switch

LED-Blende

Farbe

Bundesstaat

Beschreibung

Link/Aktivität

Unbeleuchtet

Aus

Es wird keine Verbindung hergestellt. Es liegt ein Fehler vor oder die Verbindung funktioniert nicht.

Grün

Stetig voran

Es wird eine Verknüpfung hergestellt, aber es findet keine Verknüpfungsaktivität statt.

Blinken oder Flackern

Es wird eine Verbindung hergestellt, und es gibt eine Verknüpfungsaktivität.

Status

Unbeleuchtet

Aus

Entweder beträgt die Portgeschwindigkeit 10 Mbit/s oder die Verbindung ist unterbrochen.

Bernstein

Stetig voran

Die Portgeschwindigkeit beträgt 1 Gbit/s.

Bernstein

Blinken

Die Portgeschwindigkeit beträgt 100 Mbit/s.
