QFX5110 Stromversorgung

Bis auf den QFX5110-32Q-CHAS werden die QFX5110 Switches ab Werk mit zwei vorinstallierten 650-W-Netzteilen ausgeliefert. In Abbildung 1 sehen Sie ein Beispiel für ein QFX5110 AC-Netzteil. Bei den Netzteilen handelt es sich um vollständig redundante, lastverteilende und im laufenden Betrieb entfernbare und im laufenden Betrieb einsetzbare FRUs, wenn das zweite Netzteil installiert ist und ausgeführt wird. Sie können Ersatznetzteile in den beiden Steckplätzen neben den Lüftermodulen installieren, ohne den Schalter auszuschalten oder die Schaltfunktion zu unterbrechen.

Die AC-Stromversorgung in QFX5110 Switches ist in verschiedenen Luftstromkonfigurationen erhältlich. Stellen Sie sicher, dass Sie das richtige Netzteil für die Produkt-SKU Ihres Gehäuses verwenden (siehe Tabelle 1).

VORSICHT:

Mischen Sie Netzteile mit unterschiedlichen Luftströmen nicht. Das System löst einen Alarm aus, wenn ein Netzteil mit einem anderen Luftstrom oder einer anderen Wattzahl in das Gehäuse eingesetzt wird.

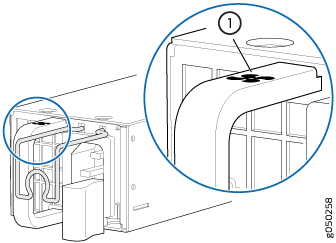

Das Netzteil bietet je nach erworbener Produkt-SKU einen FRU-zu-Port- oder Port-zu-FRU-Luftstrom. Bei älteren Switches oder Switches mit LCD wird dieser Luftstrom als Back-to-Front und Front-to-Back bezeichnet. Die Netzteile haben entweder Beschriftungen an den Griffen, die die Richtung des Luftstroms angeben, oder sie haben farbcodierte Griffe mit einem Lüftersymbol. In Abbildung 2 finden Sie ein Beispiel für die Stromversorgung. Entweder hat ein Netzteil die Bezeichnung AFI oder einen blauen Griff, der den FRU-zu-Port-Luftstrom anzeigt. Ein Netzteil mit der Bezeichnung AFO oder einem goldfarbenen Griff kennzeichnet den Port-zu-FRU-Luftstrom.

VORSICHT:

Vergewissern Sie sich, dass die Richtung des Luftstroms am Griff des Netzteils mit der Richtung des Luftstroms im Gehäuse übereinstimmt. Stellen Sie sicher, dass jedes Netzteil, das Sie in das Gehäuse einbauen, die gleiche Luftstromrichtung hat. Wenn Sie Netzteile mit zwei unterschiedlichen Luftstromrichtungen installieren, löst Junos OS einen Alarm aus. Wenn Sie das Luftstrommuster eines Gehäuses konvertieren müssen, müssen Sie alle Lüfter und Netzteile auf einmal austauschen, um die neue Richtung zu verwenden.

Tabelle 1 zeigt die verschiedenen Netzteile und ihre Luftstromrichtung.

Tabelle 1: Strömungsrichtung in QFX5110 AC-Netzteilen

Artikelnummer	Richtung des Luftstroms	Farbe des Netzteilgriffs
JPSU-650W-AC-AFI	FRU-zu-Port	Juniper Azure Blue
JPSU-650W-AC-AFO	Port-zu-FRU	Juniper Gold

Um elektrische Verletzungen zu vermeiden, befolgen Sie sorgfältig die Anweisungen unter Anschließen von Wechselstrom an ein QFX5110.

In Tabelle 2 werden die AC-Leistungsspezifikationen für QFX5110 Switches beschrieben. Die typischen und maximalen Werte für den Stromverbrauch werden mithilfe von SFP+-Direct-Attach-Kupferkabeln (DAC) mit kleinem Formfaktor an allen Netzwerkports und allen 100GBASE-SR4-Transceivern an den Uplink-Ports berechnet. Der Verkehr wird bei einer Umgebungstemperatur von 25 °C geführt.

Tabelle 2: Spezifikationen zur Wechselstromversorgung für QFX5110 Modelle

Artikel	QFX5110-48S – Spezifikationen	QFX5110-32Q – Spezifikation
AC-Eingangsspannung	Betriebsbereich: 90 VAC bis 264 VAC	Betriebsbereich: 90 VAC bis 264 VAC
AC-Eingangsfrequenz	50–60 Hz	50–60 Hz
AC-Eingangsnennstrom	3,6 A bei 90 VAC	3,6 A bei 90 VAC
Stromverbrauch im Leerlauf	150 W	250 W
Typischer Stromverbrauch	190 W (Eingangsstrom von 0,973 A bei 220 VAC)	148 W
Maximale Leistungsaufnahme	226 W	200 W

Abnehmbare Netzkabel werden mit dem Gehäuse geliefert, wenn Sie sie Ihrer Bestellung beilegen. Die Kupplung ist vom Typ C13, wie in der Norm 60320 der Internationalen Elektrotechnischen Kommission (IEC) beschrieben. Das Steckerende des Netzkabels passt in die Steckdose der Stromquelle, die für Ihren geografischen Standort Standard ist.

Anmerkung:

In Nordamerika dürfen AC-Netzkabel eine Länge von ca. 4,5 Metern (14,75 Fuß) nicht überschreiten, um den Abschnitten 400-8 (NFPA 75, 5-2.2) und 210-52 des National Electrical Code (NEC) sowie Abschnitt 4-010(3) des Canadian Electrical Code (CEC) zu entsprechen. Die Kabel, die für die Switches der QFX-Serie bestellt werden können, entsprechen den Anforderungen.

In Tabelle 3 sind die Spezifikationen für das Netzkabel aufgeführt, die für jedes Land oder jede Region bereitgestellt werden.

Tabelle 3: Spezifikationen für das AC-Netzkabel

Land/Region	Elektrische Spezifikationen	Stecker-Standards	Juniper Modellnummer	Ersatz-Modellnummer von Juniper	Grafik
Australien	250 VAC, 10 A, 50 Hz	IEC 60884-1	CG_CBL-C13-06-AU	CBL-EX-PWR-C13-AU
China	250 VAC, 10 A, 50 Hz	GB 2099.1–2008	CG_CBL-C13-06-CH	CBL-EX-PWR-C13-CH
Europa (außer Italien, Schweiz und Vereinigtes Königreich)	250 VAC, 10 A, 50 Hz	IEC 60884-1	CG_CBL-C13-06-EU	CBL-EX-PWR-C13-EU
Italien	250 VAC, 10 A, 50 Hz	CEI.23-16/VII	CG_CBL-C13-06-IT	CBL-EX-PWR-C13-IT
Japan	125 VAC, 12 A, 50 Hz oder 60 Hz	JIS C8303	CG_CBL-C13-06-JP	CBL-EX-PWR-C13-JP
Nordamerika	125 VAC, 13 A, 60 Hz	NEMA 5-ISP	CG_CBL-C13-06-US	CBL-EX-PWR-C13-US
Südkorea	250 VAC, 10 A, 60 Hz	KSC 8305	CG_CBL-C13-06-KR	CBL-EX-PWR-C13-KR
Schweiz	250 VAC, 10 A, 50 Hz	SEV 1011–2009	CG_CBL-C13-06-SZ	CBL-EX-PWR-C13-SZ
Vereinigtes Königreich	250 VAC, 10 A, 50 Hz	BS 1363	CG_CBL-C13-06--UK	CBL-EX-PWR-C13-UK

Abbildung 3 zeigt die Position der LEDs am Netzteil.

Tabelle 4 beschreibt die LEDs an den AC-Netzteilen.

Tabelle 4: LEDs für die AC-Stromversorgung an einem QFX5110-Switch

LED	Farbe	Zustand	Beschreibung
Klimaanlage OK	Nicht gezündet	Aus	Das Netzteil ist vom Stromnetz getrennt oder es wird kein Strom in das Netzteil geliefert.
	Grün	Immer weiter	Strom kommt in die Stromversorgung.
DC OK	Nicht gezündet	Aus	Das Netzteil ist vom Stromnetz getrennt oder das Netzteil sendet den Strom nicht richtig.
	Grün	Immer weiter	Das Netzteil sendet korrekt Strom.
Fehler	Bernstein	Immer weiter	In der Stromversorgung wurde ein Fehler festgestellt. Tauschen Sie das Netzteil so schnell wie möglich aus. Um einen ordnungsgemäßen Luftstrom durch das Gehäuse aufrechtzuerhalten, lassen Sie das Netzteil im Gehäuse installiert, bis Sie bereit sind, es auszutauschen.

Anmerkung:

Wenn die AC OK LED und die DC OK LED nicht leuchten, ist entweder das Netzkabel nicht richtig installiert oder die Sicherung des Netzteils ist ausgefallen. Wenn die AC OK-LED leuchtet und die DC OK-LED nicht leuchtet, ist das AC-Netzteil ordnungsgemäß installiert, aber das Netzteil hat einen internen Fehler.

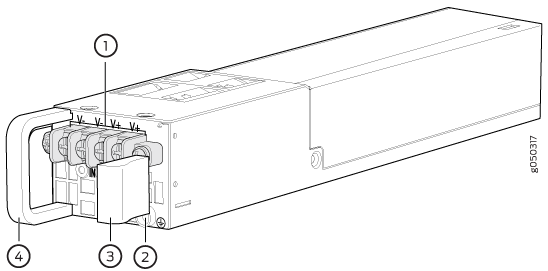

Mit Ausnahme des QFX5110-32Q-CHAS werden die QFX5110-Switches ab Werk mit zwei Netzteilen ausgeliefert (siehe Abbildung 4). Jedes Netzteil ist eine im laufenden Betrieb entfernbare und im laufenden Betrieb einsetzbare Field Replaceable Unit (FRU), wenn das zweite Netzteil installiert ist und läuft. Sie können Ersatznetzteile in den beiden Steckplätzen neben den Lüftermodulen installieren, ohne den Schalter auszuschalten oder die Schaltfunktion zu unterbrechen.

Das Gleichstromnetzteil in QFX5110 hat 650 W mit zwei Einspeisungen für Ausfallsicherheit.

Anmerkung:

Das Gleichstromnetzteil im Switch verfügt über vier Anschlüsse mit den Bezeichnungen V-, V-, V+ und V+ (siehe Abbildung 5) zum Anschließen von Gleichstromquellenkabeln, die mit positiv (+) und negativ (–) gekennzeichnet sind.

VORSICHT:

Vergewissern Sie sich, dass die Richtung des Luftstroms am Griff des Netzteils mit der Richtung des Luftstroms im Gehäuse übereinstimmt. Stellen Sie sicher, dass jedes Netzteil, das Sie in das Gehäuse einbauen, die gleiche Luftstromrichtung hat. Wenn Sie Netzteile mit zwei unterschiedlichen Luftstromrichtungen installieren, löst Junos OS einen Alarm aus. Wenn Sie das Luftstrommuster eines Gehäuses konvertieren müssen, müssen Sie alle Lüfter und Netzteile auf einmal austauschen, um die neue Richtung zu verwenden.

Tabelle 5 zeigt die verschiedenen Netzteile und ihre Luftstromrichtung.

Tabelle 5: Luftströmungsrichtung in QFX5110 DC-Netzteilen

Artikelnummer	Richtung des Luftstroms	Farbe des Netzteilgriffs
JPSU-650W-DC-AFI	FRU-zu-Port	Juniper Azure Blue
JPSU-650W-DC-AFO	Port-zu-FRU	Juniper Gold

Befolgen Sie sorgfältig die Anweisungen unter Wartung des QFX5220 Stromversorgungssystems, um elektrische Verletzungen zu vermeiden.

In Tabelle 6 werden die QFX5110 Spezifikationen für die Gleichstromleistung beschrieben. Die typischen und maximalen Stromverbrauchswerte werden mit Hilfe von Dummy-Transceivern an allen Ports berechnet. Der Verkehr wird bei einer Umgebungstemperatur von 25 °C geführt.

Tabelle 6: DC-Leistungsspezifikationen für QFX5110

Artikel	Leistungsbeschreibung
DC-Eingangsspannung	Nennbetriebsspannung: –39 VDC bis –60 VDC Betriebsspannungsbereich: –40 VDC bis –72 VDC
DC-Eingangsnennstrom	–8,2 A bei 39 VDC
Stromverbrauch im Leerlauf
QFX5110-48S QFX5110-32Q	150 W 250 W
Typischer Stromverbrauch
QFX5110-48S QFX5110-32Q	190 W 280 W
Maximale Leistungsaufnahme
QFX5110-48S QFX5110-32Q	248 W 335 W

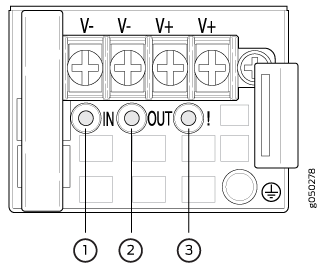

Abbildung 6 zeigt die Position der LEDs am DC-Netzteil.

VORSICHT:

Die V+-Klemmen sind intern zusammen angeordnet, ebenso wie die V--Klemmen. Die Klemme mit derselben Polarität kann von derselben Quelle aus miteinander verdrahtet werden, um einen zusätzlichen Strompfad in einem Gehäuse mit höherer Leistung bereitzustellen. Schließen Sie die Anschlüsse nicht an verschiedene Quellen an.

Tabelle 7 beschreibt die LEDs an den DC-Netzteilen.

Tabelle 7: DC-Stromversorgungs-LEDs an einem QFX5110-Switch

Name	Farbe	Zustand	Beschreibung
Eingabe	Nicht gezündet	Aus	Das Netzteil ist vom Stromnetz getrennt oder es wird kein Strom in das Netzteil geliefert.
	Grün	Immer weiter	Strom kommt in die Stromversorgung.
Ausgabe	Nicht gezündet	Aus	Das Netzteil ist vom Stromnetz getrennt oder das Netzteil sendet den Strom nicht richtig.
	Grün	Immer weiter	Das Netzteil sendet korrekt Strom.
Fehler	Bernstein	Immer weiter	In der Stromversorgung wurde ein Fehler festgestellt. Tauschen Sie das Netzteil so schnell wie möglich aus. Um einen ordnungsgemäßen Luftstrom durch das Gehäuse aufrechtzuerhalten, lassen Sie das Netzteil im Gehäuse installiert, bis Sie bereit sind, es auszutauschen.
