Stromversorgung des PTX10008

Die JNP10K-PWR-AC-Netzteile haben eine Leistung von 2700 W und unterstützen 200 bis 240 VAC. Die Ausgangsleistung beträgt 2700 W.

Jedes JNP10K-PWR-AC-Netzteil verfügt über zwei unabhängige 16-A-AC-Eingänge an der Frontplatte. Obwohl jeder Einlass genügend Eingangsleistung für die volle Leistung bereitstellt, sollten Sie immer an einen dedizierten Wechselstromeinspeisung anschließen, um Redundanz zu gewährleisten. Es ist jeweils nur eine Stromversorgung in Betrieb.

Jedes JNP10K-PWR-AC-Netzteil verfügt über einen Netzschalter mit internationalen Markierungen für Ein (|) und Aus (O), einen Lüfter und vier LEDs auf der Frontplatte, die den Status des Netzteils anzeigen. Es verfügt auch über eine Reihe von DIP-Schaltern (Dual Inline Package), die die Source-Feeds INP1 und INP2 aktivieren. Siehe Abbildung 1.

Abbildung 1: JNP10K-PWR-AC-Netzteil

Jedes JNP10K-PWR-AC-Netzteil wird mit zwei Netzkabelhaltern geliefert, die die Netzkabel an Ort und Stelle halten. Siehe Abbildung 2. Jede Netzkabelhalterung verfügt über einen Clip und eine Einstellmutter. Die Enden des Clips werden in die Halterungslöcher auf jeder Seite des AC-Geräteeinlasses an der Frontplatte eingehängt. Die Einstellmutter hält das Netzkabel in der richtigen Position.

Abbildung 2: Netzkabelhalter für ein JNP10K-PWR-AC-Netzteil

Jedes Netzteil wird mit der Stromschiene im Router verbunden. Die Stromschiene verteilt die von den Netzteilen erzeugte Ausgangsleistung auf verschiedene Router-Komponenten. Jedes Netzteil versorgt alle Komponenten des Routers mit Strom.

Jedes Netzteil verfügt über einen eigenen Lüfter und wird durch ein eigenes internes Kühlsystem gekühlt. Heiße Luft tritt an der Rückseite des Fahrgestells aus.

Das JNP10K-PWR-AC-Netzteil verfügt über vier LEDs auf der Frontplatte: INP1, INP2, PWR OK und FAULT. Diese LEDs zeigen Informationen über den Status der Stromversorgung an. Siehe Abbildung 3.

Abbildung 3: LEDs am JNP10K-PWR-AC-Netzteil

1 — FEHLER LED-Blende	3 — INP2 LED-Blende
2 — PWR OK LED-Blende	4 — INP1 LED-Blende

In Tabelle 1 werden die LEDs des JNP10K-PWR-AC-Netzteils beschrieben.

Das JNP10K-PWR-AC2-Netzteil ist ein Modell mit hoher Kapazität, das zur Unterstützung von Wechselstrom-, Hochspannungs-Wechselstrom- (HVAC) oder Hochspannungs-Gleichstrom- (HGÜ) Systemen im 20-A- oder 30-A-Modus ausgelegt ist. siehe Abbildung 4. Das Netzteil speist den Wechselstromeingang und bietet eine Gleichstromleistung von 5000 W bei einer Einzelspeisung und 5500 W bei einer Doppelspeisung. Der Betriebseingangsspannungsbereich beträgt 180 bis 305 VAC für AC-Systeme und 190 bis 410 VDC für DC-Systeme.

Die Anzahl der Stromversorgungen und ob die Netzteile Strom mit hoher Ausgangsleistung (30 A) oder niedriger Ausgangsleistung (20 A) liefern, wird über eine Reihe von DIP-Schaltern (Dual Inline Package) auf der Frontplatte des Netzteils konfiguriert. Wenn ein Netzteil im Gehäuse auf wenig Leistung eingestellt ist, wird das Leistungsbudget für das Gehäuse auf wenig Leistung reduziert, unabhängig von den DIP-Schaltereinstellungen oder den Ausgabeergebnissen in der CLI. Diese Konstruktion schützt vor versehentlichem Einstellen der Stromversorgung auf 30 A in einer Einrichtung, die nur 20 A bereitstellen kann, und vor dem Auslösen des Leistungsschalters. Wir empfehlen, die DIP-Schaltereinstellungen in Ihrem System nicht zu mischen. In Tabelle 2 finden Sie Informationen zu den Eingangs- und Ausgangsspannungen bei Verwendung der DIP-Schalter.

Abbildung 4: JNP10K-PWR-AC2-Netzteil

Die Netzteile verfügen über interne Lüfter, die zur Gehäusekühlung beitragen. Daher müssen alle Netzteile in einem laufenden Gehäuse vorhanden sein, um den ausreichenden Luftstrom zu gewährleisten. Obwohl alle Netzteile im Gehäuse vorhanden sein müssen, müssen sie nicht unbedingt an die Stromversorgung angeschlossen sein. Wenn ein Netzteil in einem Steckplatz installiert, aber nicht mit einer Stromquelle verbunden ist, bezieht es Strom aus dem Gehäuse, um die internen Lüfter in den Netzteilen mit Strom zu versorgen.

Das JNP10K-PWR-AC2-Netzteil verfügt über vier LEDs auf der Frontplatte: !, OK, 2 und 1. Diese LEDs zeigen Informationen über den Status der Stromversorgung an. Siehe Abbildung 5.

Abbildung 5: LEDs an einem JNP10K-PWR-AC2-Netzteil

1 — ! LED-Blende	3 — 2 LEDs
2 — OKAY LED-Blende	4 — 1 LED

Tabelle 3 beschreibt die LEDs eines JNP10K-PWR-AC2-Netzteils.

Das JNP10K-PWR-AC3-Netzteil ist ein Modell mit hoher Kapazität, das zur Unterstützung von Wechselstromsystemen im 15-A- und 20-A-Modus ausgelegt ist. siehe Abbildung 6.

Abbildung 6: JNP10K-PWR-AC3-Netzteil

Eingang: Das Netzteil nimmt vier einphasige Wechselstromeingänge (180-264 VAC) (A0, A1, B0 und B1) mit entweder 20 A oder 15 A auf und bietet einen Gleichstromausgang von 12,3 V. Die Eingangsbuchse am AC-Netzteil entspricht IEC 320-C22. Der Gegenstecker am Netzkabel ist IEC 320-C21.

Ausgang: Das Netzteil bietet einen Gleichstromausgang von 12,3 V bei:

• 7800 W (20-A-Eingang) mit drei oder vier aktiven Einspeisungen oder

• 6000 W (20-A-Eingang) mit zwei aktiven Einspeisungen (eine Quelle auf A0 oder A1 und eine zweite Quelle auf B0 oder B1) oder

• 3000 W (20-A-Eingang) mit einer einzigen aktiven Einspeisung oder

• 7800 W (15-A-Eingang) mit vier aktiven Einspeisungen oder

• 6900 W (15-A-Eingang) mit drei aktiven Einspeisungen oder

• 4600 W (15-A-Eingang) mit zwei aktiven Einspeisungen oder

• 2300 W (15-A-Eingang) mit einer einzigen aktiven Einspeisung.

• Der Betriebseingangsspannungsbereich beträgt 180 bis 264 VAC für Wechselstromsysteme. Der Gleichstromausgang beträgt 12,3 VDC.

• Die Anzahl der Stromversorgungen und ob die Netzteile Strom mit hoher Leistung (20 A) oder niedriger Ausgangsleistung (15 A) liefern, werden über eine Reihe von DIP-Schaltern (Dual Inline Package) auf der Frontplatte des Netzteils konfiguriert. Wenn ein Netzteil im Gehäuse auf wenig Leistung eingestellt ist, wird das Leistungsbudget für das Gehäuse auf wenig Leistung reduziert, unabhängig von den DIP-Schaltereinstellungen oder den Ausgabeergebnissen in der CLI. Diese Konstruktion schützt vor versehentlichem Einstellen der Stromversorgung auf 20 A in einer Einrichtung, die nur 15 A bereitstellen kann, und vor dem Auslösen des Leistungsschalters. Wir empfehlen, die DIP-Schaltereinstellungen in Ihrem System nicht zu mischen. In Tabelle 4 finden Sie Informationen zu den Eingangs- und Ausgangsspannungen bei Verwendung der DIP-Schalter.

• Das JNP10K-PWR-AC3-Netzteil verfügt über einen ENABLE-Schalter auf der Vorderseite, mit dem der 12,3-VDC-Hauptausgang und der Standby-Ausgang von +5,0 V_BIAS aktiviert oder deaktiviert werden können. Wenn sich der Switch in der Position DISABLE befindet, wird der Front-End-PFC deaktiviert, um den Stromverbrauch zu minimieren. Dieser Switch hat die höchste Priorität gegenüber allen anderen Abschaltmethoden.

• Der Wirkungsgrad liegt bei 93 % unter Volllast. Der Leistungsfaktor beträgt 0,98. Der maximale Einschaltstrom beträgt 50 A für die aktive Einspeisung.

Das JNP10K-PWR-AC3-Netzteil verfügt über interne Lüfter, die zur Gehäusekühlung beitragen. Drei Netzteile oder zwei Netzteile müssen zusammen mit einem ABPM in einem laufenden Gehäuse vorhanden sein, um den richtigen Luftstrom zu gewährleisten. Obwohl die Mindeststromversorgungen im Gehäuse vorhanden sein müssen, müssen sie nicht unbedingt alle an die Stromquelle angeschlossen sein. Wenn ein Netzteil in einem Steckplatz installiert, aber nicht mit einer Stromquelle verbunden ist, bezieht es Strom aus dem Gehäuse, um die internen Lüfter in den Netzteilen mit Strom zu versorgen.

Die JNP10K-PWR-AC3-Netzteile verfügen über fünf DIP-Schalter mit zwei Positionen (INP-A0, INP-A1, INP-B0, INP-B1 und DIP4), die über die Frontplatte zugänglich sind. DIP4 ist der fünfte DIP-Schalter, mit dem angezeigt wird, ob eine 20A- oder 15A-Eingangsquelle angeschlossen ist. In Abbildung 7 und Tabelle 4 finden Sie Informationen zur Anordnung der DIP-Schalter und zur Ausgangsleistung, wenn die DIP-Schalter in verschiedenen Kombinationen eingestellt sind.

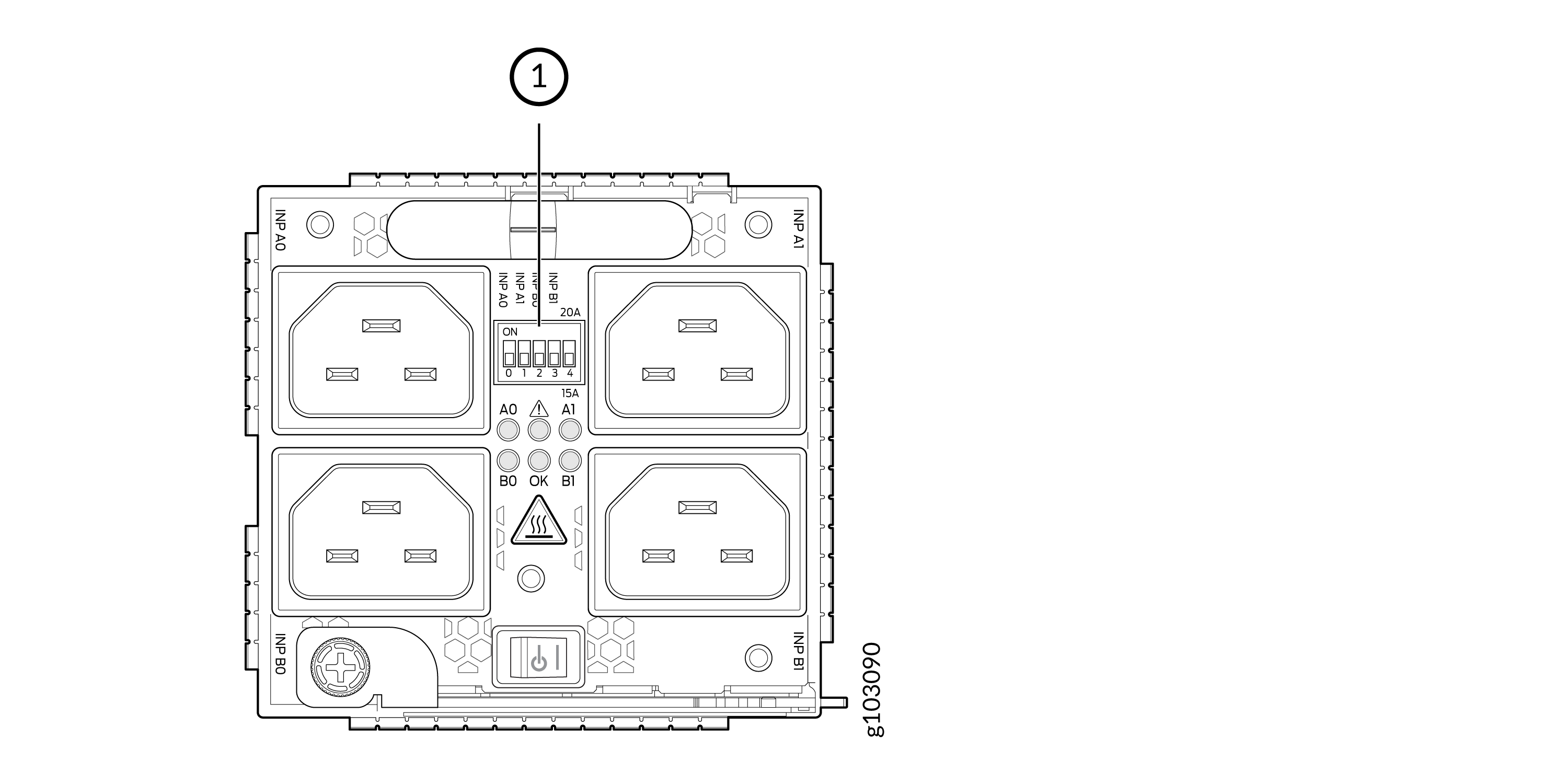

Abbildung 7: DIP-Switches am Netzteil NP10K-PWR-AC3

1 – DIP-Schalter

Das JNP10K-PWR-AC3-Netzteil verfügt über sechs LEDs auf der Frontplatte: !, OK, A0, A1, B0 und B1. Die nummerierten LEDs entsprechen den vier Eingängen (INP-A0, INP-A1, INP-B0 und INP-B1). Zusätzlich gibt es zwei weitere LEDs OK (Power OK) und !(Fehler). Diese LEDs zeigen Informationen über den Status der Stromversorgung an. Siehe Abbildung 8.

Abbildung 8: LEDs an einem JNP10K-PWR-AC3-Netzteil

1 – LEDs am JNP10K-PWR-AC3-Netzteil anzeigen:

• ! Fehler

• OKAY Leistung OK

• A0 INP A0 – Quelleneingang 1

• A1 INP A1 – Quelleneingang 2

• B0 INP B0 – Quelleneingang 3

• B1 INP B1 – Quelleneingang 4

In Tabelle 6 werden die LEDs eines JNP10K-PWR-AC3-Netzteils, die Farbe der LED, der Zustand und ihre Bedeutung beschrieben.

Das DC-Netzteil, JNP10K-PWR-DC, ist ein 2500-W-Netzteil mit zwei Eingängen. Die Ausgangsleistung beträgt 2500 W.

Jedes JNP10K-PWR-DC-Netzteil verfügt über zwei unabhängige Paare von DC-Eingangslaschen (Eingang 1, RTN, –48 V/–60 V und Eingang 2, RTN, –48 V/–60 V) auf der Frontplatte des Netzteils. Jeder Einlass benötigt eine dedizierte Gleichstromeinspeisung. Obwohl jeder Einlass genügend Eingangsleistung für die volle Leistung bereitstellt, schließen Sie das Netzteil immer an einen dedizierten Gleichstromeinspeisung an, um Redundanz zu gewährleisten. Es ist jeweils nur eine Stromversorgung in Betrieb.

Gleichstrommodelle verwenden eine elektronische A-B-Eingangsauswahl. Sollte eine Stromquelle ausfallen, leitet die elektronische A-B-Eingangsauswahl die Stromversorgung zur alternativen Quelle. Das Netzteil gleicht intern die Leistung zwischen Quelleneingang A und Quelleneingang B aus. Die Standardeinstellung ist, 50 % für jede Eingabe auszugleichen.

Jedes JNP10K-PWR-DC-Netzteil verfügt über einen Netzschalter mit internationalen Markierungen für Ein (|) und Aus (O), einen integrierten Lüfter und vier LEDs auf der Frontplatte, die den Status des Netzteils anzeigen. Siehe Abbildung 9.

Abbildung 9: JNP10K-PWR-DC-Netzteil

Jedes Netzteil wird mit der kombinierten Stromschiene in einem PTX10008-Router verbunden. Die Stromschiene verteilt die von den Netzteilen erzeugte Ausgangsleistung auf verschiedene Router-Komponenten. Jedes Gleichstromnetzteil versorgt alle Komponenten des Routers mit Strom.

Ein JNP10K-PWR-DC-Netzteil kann mit nur einem angeschlossenen Gleichstromeingang betrieben werden.

Jedes JNP10K-PWR-DC-Netzteil verfügt über einen eigenen Lüfter und wird durch ein eigenes internes Kühlsystem gekühlt. Der Luftstrom erfolgt von der Vorderseite des Netzteils nach hinten. Heiße Luft tritt an der Rückseite des Fahrgestells aus.

Das JNP10K-PWR-DC-Netzteil verfügt über vier LEDs auf der Frontplatte: INP1, INP2, PWR OK und FAULT. Diese LEDs zeigen Informationen über den Status der Stromversorgung an. Siehe Abbildung 10.

Abbildung 10: LEDs an einem JNP10K-PWR-DC-Netzteil

1 — INP1 LED-Blende	3 — PWR OK LED-Blende
2 — INP2 LED-Blende	4 — FEHLER LED-Blende

In Tabelle 8 werden die LEDs des JNP10K-PWR-DC-Netzteils beschrieben.

Das JNP10K-PWR-DC2-Netzteil bietet zwei Netzteile in einem einzigen Gehäuse, das entweder 60 A oder 80 A mit vier redundanten Eingangsstromeinspeisungen akzeptiert. Siehe Abbildung 11.

Abbildung 11: JNP10K-PWR-DC2-Netzteil

Die beiden internen Netzteile (PS 0 und PS 1) verfügen jeweils über redundante Eingangseinspeisungen: A0 und/oder B0 versorgen PS 0 mit Strom und A1 und/oder B1 versorgen PS 1 mit Strom.Der Eingangseingang A0 oder B0 mit der höchsten Eingangsspannung versorgt PS 0 mit Strom. In ähnlicher Weise versorgt die Eingangseinspeisung A1 oder B1 mit der höchsten Eingangsspannung PS 1 mit Strom. A0, B0, A1 und B1 teilen sich die Leistung, wenn die Eingangsspannung gleich ist. Sie konfigurieren den Eingang mit einem Satz von drei DIP-Schaltern auf der Netzteilfrontplatte, die die kombinierte Ausgangsleistung für beide internen Netzteile festlegt. Der Ausgang hängt von den Einstellungen dieser DIP-Schalter ab. Siehe Tabelle 9. Der Ausgang der PS 0 und PS 1 teilt sich die Ausgangsleistung.

Eine kombinierte Leistung von 5500 W mit PS 0 und PS 1 aktiv ist bei 56 V Gleichspannung oder mehr verfügbar. Wenn die Eingangsspannung weniger als 56 V Gleichstrom beträgt, nimmt die Ausgangsleistung linear ab, sodass der Eingangsstrom etwas unter dem Standardwert von 60 A bleibt. Das Netzteil unterstützt jedoch 5500 W bei niedrigerer Eingangsspannung, wenn Sie 80 A bereitstellen und den Netzteilschalter auf 80 A einstellen.

Eine kombinierte Leistung von 2750 W mit nur PS 0 oder PS 1 aktiv ist bei 56 V Gleichspannung oder mehr verfügbar. Wenn die Eingangsspannung weniger als 56 V Gleichstrom beträgt, nimmt die Ausgangsleistung linear ab, sodass der Eingangsstrom etwas unter dem Standardwert von 60 A bleibt. Das Netzteil unterstützt jedoch 2750 W bei niedrigerer Eingangsspannung, wenn Sie 80 A bereitstellen und den Netzteilschalter auf 80 A einstellen.

Das JNP10K-PWR-DC2-Netzteil erfordert einen dedizierten Leistungsschalter für jede Eingangs-DC-Einspeisung. Sie müssen einen Leistungsschalter verwenden, der für 80 A Gleichstrom mit mittlerer Verzögerung ausgelegt ist.

Die Netzteile verfügen über interne Lüfter, die zur Gehäusekühlung beitragen. Daher müssen alle Netzteile in einem laufenden Gehäuse vorhanden sein, um den ausreichenden Luftstrom zu gewährleisten. Obwohl alle Netzteile im Gehäuse vorhanden sein müssen, müssen sie nicht unbedingt an die Stromversorgung angeschlossen sein. Wenn ein Netzteil in einem Steckplatz installiert, aber nicht mit einer Stromquelle verbunden ist, bezieht es Strom aus dem Gehäuse, um die internen Lüfter in den Netzteilen mit Strom zu versorgen.

Ein JNP10K-PWR-DC2-Netzteil verfügt über vier LEDs auf der Frontplatte: !, OK, 2 und 1. Diese LEDs zeigen Informationen über den Status der Stromversorgung an. Siehe Abbildung 12.

Abbildung 12: LEDs an einem JNP10K-PWR-DC2-Netzteil

1 — ! LED-Blende	3 — 2 LEDs
2 — OKAY LED-Blende	4 — 1 LED

Sie können die Version der im Netzteil installierten Firmware über die Befehlsausgabe show system firmware ermitteln. Tabelle 10 beschreibt die LEDs an einem JNP10K-PWR-DC2-Netzteil, wenn die im Netzteil installierte Firmware 300.300.208.208.304 oder höher ist. In Tabelle 11 werden die LEDs eines JNP10K-PWR-DC2-Netzteils beschrieben, wenn die im Netzteil installierte Firmware kleiner als 300.300.208.208.304 ist.

Das JNP10K-PWR-DC3-Netzteil ist ein Modell mit hoher Kapazität, das für die Unterstützung von vier Netzteilen in einem einzigen Gehäuse ausgelegt ist, das entweder 60 A oder 80 A von vier Eingangsstromeinspeisungen akzeptiert.

Abbildung 13: JNP10K-PWR-DC3-Netzteil

Das JNP10K-PWR-DC3-Netzteil verfügt über einen EIN/Standby-Schalter an der Vorderseite, mit dem der 12,3-VDC-Hauptausgang und der Standby-Ausgang von +5,0 V_BIAS aktiviert oder deaktiviert werden können.

Die Anzahl der Stromversorgungen und ob die Netzteile eine hohe Eingangsleistung von 80 A oder eine niedrige Eingangsleistung von 60 A liefern, werden über die DIP-Schalter (Dual Inline Package) auf der Vorderseite des Netzteils konfiguriert. Die JNP10K-PWR-DC3-Netzteile verfügen über fünf DIP-Schalter mit zwei Positionen. DIP0- bis DIP3-Schalter (INP-A0, INP-A1, INP-B0, INP-B1) zeigen an, ob der Eingang mit der Quelle verbunden ist. DIP4 (fünfter DIP-Schalter) zeigt an, ob eine 80-A- oder 60-A-Eingangsquelle angeschlossen ist. Siehe Abbildung 14 für die Anordnung der DIP-Schalter und Tabelle 12 für Informationen zur Ausgangsleistung, wenn die DIP-Schalter in verschiedenen Kombinationen eingestellt sind.

Abbildung 14: DIP-Switches am JNP10K-PWR-DC3-Netzteil

1 — DIP-Switches

Juniper Networks bietet das JNP10K-PWR-BLN3 an, ein Active Blank Power Module (ABPM). Dies hilft bei der Luftzirkulation und Kühlung im Gehäuse, wenn kein Netzteil (PSU) vorhanden ist.

Das JNP10K-PWR-DC3-Netzteil verfügt über interne Lüfter, die zur Gehäusekühlung beitragen. Drei Netzteile oder zwei Netzteile müssen zusammen mit einem ABPM in einem laufenden Gehäuse vorhanden sein, um den richtigen Luftstrom zu gewährleisten. Im Gehäuse müssen mindestens Netzteile vorhanden sein, aber nicht alle müssen an die Stromquelle angeschlossen sein. Wenn ein Netzteil in einem Steckplatz installiert, aber nicht mit einer Stromquelle verbunden ist, bezieht es Strom aus dem Gehäuse, um die internen Lüfter in den Netzteilen mit Strom zu versorgen.

Das JNP10K-PWR-DC3-Netzteil verfügt über sechs LEDs auf der Frontplatte. Die LEDs A0, A1, B0 und B1 entsprechen den vier Eingangsquellen (INP-A0, INP-A1, INP-B0, INP-B1). Es gibt zwei zusätzliche LEDs: OK (Power OK) und ! (Hinweis auf einen Fehler). Diese LEDs zeigen Informationen über den Status der Stromversorgung an. Siehe Abbildung 15.

Abbildung 15: LEDs an einem JNP10K-PWR-DC3-Netzteil

1 — LEDs am JNP10K-PWR-DC3: OK – Leistung OK !–Fehler A0–Quelleneingang INP-A0 A1–Quelleneingang INP-A1 B0 – Quelleneingang INP-B0 B1 – Quelleneingang INP-B1

Das JNP10K-PWR-AC3H-Netzteil ist ein Modell mit hoher Kapazität, das zur Unterstützung von HLK- oder HGÜ-Systemen im 15-A- und 20-A-Modus ausgelegt ist. siehe Abbildung 16. Das Netzteil erkennt automatisch, ob die Eingangsleistung AC oder DC ist.

Abbildung 16: JNP10K-PWR-AC3H-Netzteil

Eingabe—Das Netzteil nimmt vier einphasige HLK- (180-305 VAC) oder HGÜ-Eingänge (190-410 VDC) (A0, A1, B0 und B1) mit entweder 20 A oder 15 A auf und bietet einen Gleichstromausgang von 12,3 V. Die Eingangsbuchsen des JNP10K-PWR-AC3H-Netzteils sind Anderson APP-400 (Safe-D-Grid)-Buchsen. Die Gegenstecker am Netzkabel sind Anderson APP-400 (Safe-D-Grid)-Stecker.

Ausgabe—Das Netzteil bietet einen Gleichstromausgang von 12,3 V bei:

• 7800 W (20-A-Eingang) mit drei oder vier aktiven Einspeisungen oder

• 6000 W (20-A-Eingang) mit zwei aktiven Einspeisungen (eine Quelle auf A0 oder A1 und eine zweite Quelle auf B0 oder B1) oder

• 3000 W (20-A-Eingang) mit einer einzigen aktiven Einspeisung oder

• 7800 W (15-A-Eingang) mit vier aktiven Einspeisungen oder

• 6900 W (15-A-Eingang) mit drei aktiven Einspeisungen oder

• 4600 W (15-A-Eingang) mit zwei aktiven Einspeisungen oder

• 2300 W (15-A-Eingang) mit einer einzigen aktiven Einspeisung.

• Der Betriebseingangsspannungsbereich beträgt 180-305 VAC für AC-Systeme. Der Gleichstromausgang beträgt 12,3 VDC.

• Die Anzahl der Stromversorgungen und ob die Netzteile Strom mit hoher Leistung (20 A) oder niedriger Ausgangsleistung (15 A) liefern, werden über eine Reihe von DIP-Schaltern (Dual Inline Package) auf der Frontplatte des Netzteils konfiguriert. Wenn ein Netzteil im Gehäuse auf wenig Leistung eingestellt ist, wird das Leistungsbudget für das Gehäuse auf wenig Leistung reduziert, unabhängig von den DIP-Schaltereinstellungen oder den Ausgabeergebnissen in der CLI. Diese Konstruktion schützt vor versehentlichem Einstellen der Stromversorgung auf 20 A in einer Einrichtung, die nur 15 A bereitstellen kann, und vor dem Auslösen des Leistungsschalters. Wir empfehlen, die DIP-Schaltereinstellungen in Ihrem System nicht zu mischen. In Tabelle 4 finden Sie Informationen zu den Eingangs- und Ausgangsspannungen bei Verwendung der DIP-Schalter.

• Das JNP10K-PWR-AC3H-Netzteil verfügt über einen ENABLE-Schalter auf der Vorderseite, mit dem der 12,3-VDC-Hauptausgang und der Standby-Ausgang von +5,0 V_BIAS aktiviert oder deaktiviert werden können. Wenn sich der Switch in der Position DISABLE befindet, wird der Front-End-PFC deaktiviert, um den Stromverbrauch zu minimieren. Dieser Switch hat die höchste Priorität gegenüber allen anderen Abschaltmethoden.

• Die Leistungsfaktorkorrektur (PFC) beträgt PF bei Volllast mindestens 0,98 kW. Der maximale Einschaltstrom beträgt 50 A für die aktive Einspeisung.

Das JNP10K-PWR-AC3H-Netzteil verfügt über interne Lüfter, die zur Gehäusekühlung beitragen. Drei Netzteile oder zwei Netzteile müssen zusammen mit einem ABPM in einem laufenden Gehäuse vorhanden sein, um den richtigen Luftstrom zu gewährleisten. Obwohl die Mindeststromversorgungen im Gehäuse vorhanden sein müssen, müssen sie nicht unbedingt alle an die Stromquelle angeschlossen sein. Wenn ein Netzteil in einem Steckplatz installiert, aber nicht mit einer Stromquelle verbunden ist, bezieht es Strom aus dem Gehäuse, um die internen Lüfter in den Netzteilen mit Strom zu versorgen.

Die JNP10K-PWR-AC3H-Netzteile verfügen über fünf DIP-Schalter mit zwei Positionen (INP-A0, INP-A1, INP-B0, INP-B1 und DIP4), die über die Frontplatte zugänglich sind. DIP4 ist der fünfte DIP-Schalter, mit dem angezeigt wird, ob eine 20A- oder 15A-Eingangsquelle angeschlossen ist. In Abbildung 17 und Tabelle 15 finden Sie Informationen zur Anordnung der DIP-Schalter und zur Ausgangsleistung, wenn die DIP-Schalter in verschiedenen Kombinationen eingestellt sind.

Abbildung 17: DIP-Switches am NP10K-PWR-AC3H-Netzteil

1 – DIP-Schalter

Das JNP10K-PWR-AC3H-Netzteil verfügt über sechs LEDs auf der Frontplatte: !, OK, A0, A1, B0 und B1. Die nummerierten LEDs entsprechen den vier Eingängen (INP-A0, INP-A1, INP-B0 und INP-B1). Zusätzlich gibt es zwei weitere LEDs OK (Power OK) und !(Fehler). Diese LEDs zeigen Informationen über den Status der Stromversorgung an. Siehe Abbildung 18.

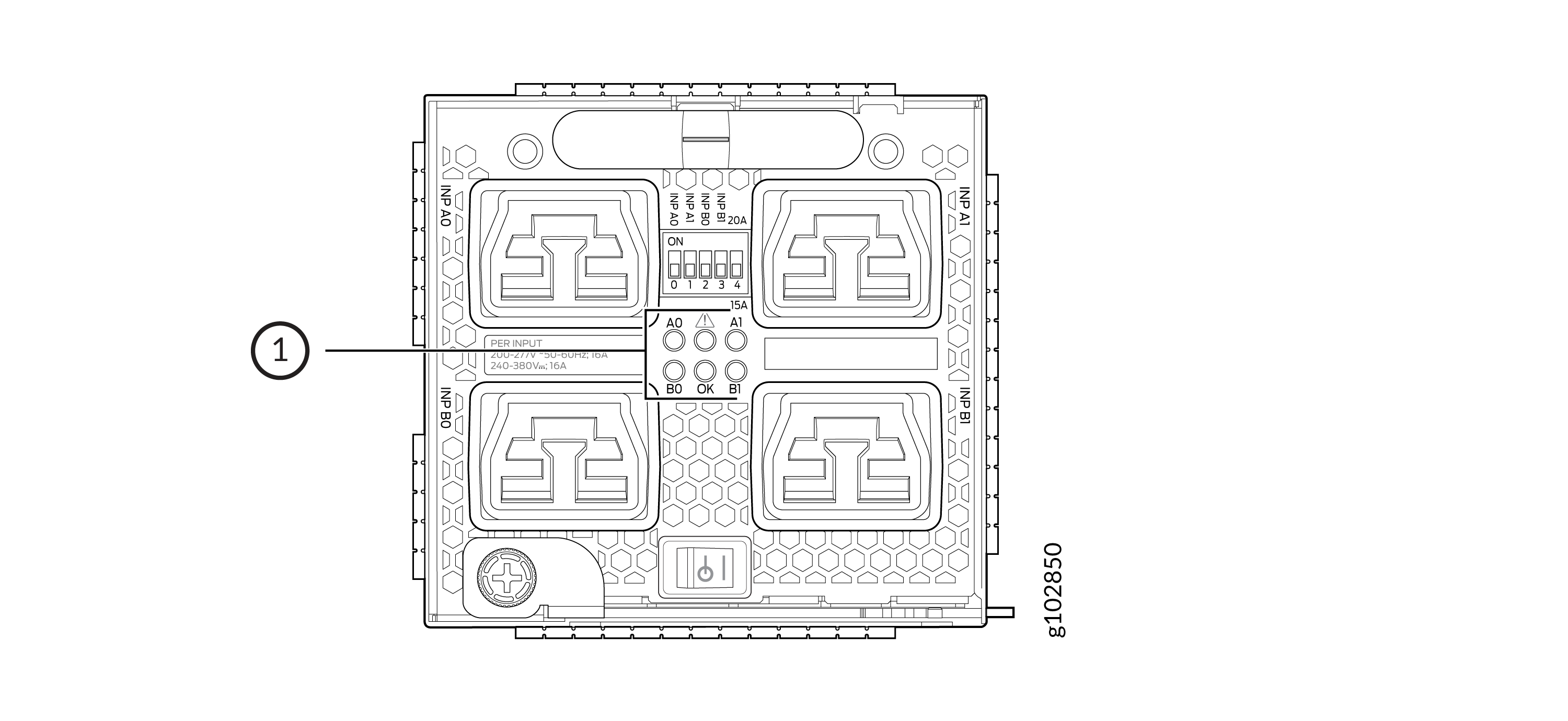

Abbildung 18: LEDs an einem JNP10K-PWR-AC3H-Netzteil

1 – LEDs am JNP10K-PWR-AC3H-Netzteil anzeigen:

• ! Fehler

• OKAY Leistung OK

• A0 INP A0 – Quelleneingang 1

• A1 INP A1 – Quelleneingang 2

• B0 INP B0 – Quelleneingang 3

• B1 INP B1 – Quelleneingang 4

In Tabelle 17 werden die LEDs eines JNP10K-PWR-AC3H-Netzteils, die Farbe der LED, der Zustand und ihre Bedeutung beschrieben.
