100-Gigabit-DWDM-OTN-PIC (PTX-Serie)

Software-Freigabe

• PTX3000: Junos OS Version 13.3R1 und höher

• PTX5000: Junos OS Version 13.2R1 und höher

Informationen dazu, welche FPCs diesen PIC unterstützen, finden Sie unter PIC/FPC-Kompatibilität der PTX-Serie.

Hardware-Funktionen

• Konzipiert für Metro-, Regional- oder Langstreckenanwendungen

• Modellnummer: P1-PTX-2-100G-WDM

• Name in der CLI: 2x100G DWDM OTN

• Zwei 100-Gigabit-DWDM-OTN-Ports

• Leistungsbedarf: 6,48 A @ –48  V (311 W)

• Transparenter Transport von zwei 100-Gigabit-Ethernet-Signalen mit OTU4V-Framing

• OTN-Leistungsüberwachung und Alarmmanagement nach ITU-Standard

• DP-QPSK-Modulation (Dual Polarisation-Quadrature Phase-Shift Keying) und Soft-Decision-Vorwärtsfehlerkorrektur (SD-FEC) für Langstrecken- und Metro-Anwendungen

• 96 Kanäle im C-Band-ITU-Grid mit 50-GHz-Abstand

• Vollduplex-Modus

• Maximale Übertragungseinheiten (MTUs) bis zu 9500 Byte

• Latenz: 32 μs (TX + RX)

Hinweis:

Das 100-Gigabit-DWDM-OTN-PIC mit 2 Ports ist nicht direkt mit dem 100-Gigabit-DWDM-OTN-MIC mit 1 Port oder dem 100-Gigabit-DWDM-OTN-PIC mit 5 Ports kompatibel, sie können jedoch über dasselbe DWDM-Leitungssystem betrieben werden.

Hinweis:

Der 2-Port 100-Gigabit DWDM OTN PIC wurde entwickelt, um die NEBS-Vorschriften auf dem PTX5000-Router zu erfüllen, wenn er in typischen Konfigurationen verwendet wird. Die typische Konfiguration für einen PTX5000 Router umfasst bis zu acht FPCs, wobei ein 100-Gigabit-DWDM-OTN-PIC mit 2 Ports und ein 100-Gigabit-Ethernet-PIC mit CFP, ein 40-Gigabit-Ethernet-PIC mit CFP oder ein 10-Gigabit-Ethernet-PIC mit SFP+ im selben FPC installiert sind.

Der 2-Port 100-Gigabit DWDM OTN PIC wurde entwickelt, um die NEBS-Vorschriften auf dem PTX3000-Router zu erfüllen, wenn er in typischen Konfigurationen bei 40 °C (104 °  F) auf Meereshöhe verwendet wird. Die typische Konfiguration für einen PTX3000 Router umfasst bis zu acht FPCs, wobei ein 100-Gigabit-DWDM-OTN-PIC mit 2 Ports neben jedem FPC nur in der obersten Reihe angezeigt wird. Der 100-Gigabit-Ethernet-PIC mit CFP, der 40-Gigabit-Ethernet-PIC mit CFP oder der 10-Gigabit-Ethernet-PIC mit SFP+ werden neben jedem FPC unterstützt.

Um die EMV-Vorschriften zu erfüllen, müssen Sie auch die Vordertüren am PTX5000 und PTX3000 Gehäuse installieren, siehe Installieren der Frontklappe auf einem PTX5000 in einem Rack mit vier Pfosten , Installieren der Vordertür auf einem PTX5000 in einem Rack mit offenem Rahmen oder Installieren der Vordertüren auf einem PTX3000.

Software-Funktionen

Tabelle 1 zeigt die erste unterstützte Version für jedes Softwarefeature.

Tabelle 1: Unterstützte Softwarefunktionen

Software-Funktion	PTX3000 erste unterstützte Version von Junos OS	PTX5000 erste unterstützte Version von Junos OS
Konform mit ITU G.709 und G.798	13.3R1	13.2R1
Stellt eine Transportschnittstelle und ein Zustandsmodell bereit (GR-1093)	13.3R1	13.2R1
Leistungsüberwachung wie Alarme, Warnungen bei Schwellenüberschreiten, OTU/ODU-Fehlersekunden und Pre-FEC-Statistiken	13.3R1	13.2R1
SNMP-Management des PIC in Anlehnung an RFC 3591, Managed Objects for the Optical Interface Type Set-Funktionalität Juniper Networks Black-Link MIB IFOTN MIB Optik MIB FRU MIB	13.3R1	13.2R1
IEEE 802.1ag OAM	13.3R1	13.2R1
IEEE 802.3ah OAM	13.3R1	13.2R1
IFINFO/IFMON	13.3R1	13.2R1
IEEE 802.3ad Link-Aggregation	13.3R1	13.2R1
Die Pre-FEC-BER-Überwachung bietet eine interruptgesteuerte, BER-basierte Erkennung für eine schnelle MPLS-Umleitung	13.3R1	13.2R1
Flexible Kapselung von Ethernet-Services	13.3R1	13.2R1
Flexibles VLAN-Tagging	13.3R1	13.2R1
Quelladresse MAC-Abrechnung pro logischer Schnittstelle	13.3R1	13.2R1
Quelladresse: MAC-Filter pro Port	13.3R1	13.2R1
MAC-Filter der Quelladresse pro logischer Schnittstelle	13.3R1	13.2R1
MAC-Filter der Zieladresse pro Port	13.3R1	13.2R1
Bis zu 8000 logische Schnittstellen, die von allen Ports auf einer einzigen PFE gemeinsam genutzt werden	13.3R1	13.2R1

Kabel und Steckverbinder

Die Spezifikationen der optischen Schnittstelle, Kabel- und Steckerinformationen sowie die unterstützten Wellenlängen für den integrierten Transceiver sind in Spezifikationen für optische 100-Gigabit-DWDM-OTN-PIC-Transceiver-Schnittstellen beschrieben.

Leds

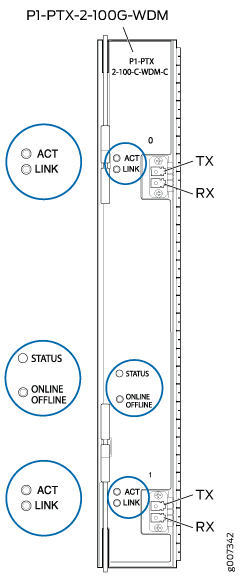

Die STATUS-LED befindet sich über der ONLINE OFFLINE-Taste. Die LINK- und ACT-LEDs befinden sich neben jedem Port. Tabelle 2 beschreibt die Funktionen dieser LEDs.

Tabelle 2: 100-Gigabit-DWDM-OTN-PIC-LEDs

Etikett	Farbe	Staat	Beschreibung
STATUS	Grün	Immer weiter	PIC ist online ohne Alarme oder Ausfälle.
	Gelb	Immer weiter	PIC wird initialisiert.
	Rot	Immer weiter	PIC ist online, weist jedoch Fehler oder Alarme auf.
	–	Aus	PIC ist offline oder nicht aktiviert.
LINK für jeden Port:	Grün	Immer weiter	Der Port ist online, es gibt keine Alarme oder Ausfälle, und die Verbindung ist verfügbar.
	Gelb		Port hat einen Alarm oder Fehler erkannt.
	Rot	Immer weiter	Port hat einen Medienalarm oder einen Medienfehler erkannt.
	–	Aus	Port ist deaktiviert oder nicht aktiviert.
ACT für jeden Port	Grün	Blinken	Aktivität erkannt. Port sendet oder empfängt Pakete.
	–	Aus	Es wurde keine Paketaktivität auf dem Port erkannt.

Alarme, Fehler und Ereignisse

Chassis und PIC:

• PIC (FRU) eingefügt oder entfernt

• PIC (FRU) Admin InService/OutOfService, Oper Unequipped/Init/Normal/Mismatch/Fault/Upgrade

• Nicht übereinstimmende Ausrüstung

• Temperaturalarm

• Lüfter-Alarm

Port (Schnittstelle):

• Schnittstelle Admin InService/OutOfService/ServiceMA/OutOfServiceMA, Oper Init/Normal/Fault/Degraded

OTN (optisches Transportnetzwerk):

• LOS (Signalverlust)

• LOF (Verlust des Rahmens)

• LOM (Verlust von Multiframe)

• SSF (Serversignalfehler)

• TSF (Trail-Signal fehlgeschlagen)

OTU (Optical Channel Transport Unit):

• OTU-FEC-DEG (Vorwärtsfehlerkorrektur herabgestuft)

• OTU-FEC-EXE (übermäßige Fehler, FEC_FAIL vom Transponder)

• OTU-AIS (Alarmanzeigesignal oder Einersignal)

• OTU-BDI (Rückwärts-Fehleridentifikation)

• OTU-IAE (eingehender Ausrichtungsfehler)

• OTU-BIAE (rückwärts eingehender Ausrichtungsfehler)

• OTU-TTIM (Destination Access Point Identifier [DAPI], Source Access Point Identifier [SAPI] oder beides stimmt nicht zwischen erwartet und empfangen)

• OTU-DEG (OTU degradiert)

ODU (Optical Channel Data Unit):

• CSF (Client-Signalfehler)

• ODU-DM-TIMEOUT (DM-Timeout)

• ODU-LCK (ODU-Lock-Trigger für PM [Pfadüberwachung] und TCM Level 1 bis 6)

• ODU-AIS (Alarmanzeigesignal oder All-One-Signal)

• ODU-OCI (Fehler bei offener Verbindung)

• ODU-BDI (rückwärts gerichtete Fehleranzeige)

• ODU-DEG (ODU degradiert)

• ODU-IAE (eingehender Ausrichtungsfehler)

• ODU-DAPI-TTIM (DAPI- oder DAPI/SAPI-Nichtübereinstimmung zwischen erwartetem Empfang)

• ODU-SAPI-TTIM (SAPI- oder DAPI/SAPI-Nichtübereinstimmung zwischen erwartetem und empfangenem Wert)

• ODU-BEI (Rückwärtsfehleranzeige)

• ODU-BEI-ERR (Fehler bei der Rückwärtsfehleranzeige)

• ODU-BIP8-ERR (Bit-Interleaved-Parity-8-Fehler)

• ODU-SSF (Serversignal fehlgeschlagen)

• ODU-TSF (Trail-Signal fehlgeschlagen)

• ODU-SD (Signalverschlechterung)

OPU (Nutzlast des optischen Kanals):

• OPU-PTM (Nutzlasttyp nicht übereinstimmend)

Optik:

• TX-Ausgangsleistung

Kartenbezogener Status:

• Alarm: Hohe Temperatur des Transceivers

• Warnung zu hoher Transceiver-Temperatur

• Alarm bei niedriger Temperatur des Transceivers

• Warnung zu niedriger Temperatur des Transceivers

• Alarm bei hoher Transceiver-Spannung

• Warnung vor hoher Transceiver-Spannung

• Alarm bei niedriger Transceiver-Spannung

• Warnung vor niedriger Transceiver-Spannung

• Transceiver-Temperaturwächter A/D-Wert

• Überwachung der Transceiver-Stromversorgung A/D-Wert (Spannung)

Status der Netzwerk-Lane-Übertragung:

• TX-Laser-Stromvorspannung, hoher Alarm

• Warnung bei hoher Stromvorspannung des TX-Lasers

• TX-Laser-Stromvorspannung Low-Alarm

• Warnung bei niedriger Stromvorspannung des TX-Lasers

• Alarm bei hoher Temperatur des TX-Lasers

• Warnung vor hoher Temperatur des TX-Lasers

• Alarm bei niedriger Temperatur des TX-Lasers

• Warnung bei niedriger Temperatur des TX-Lasers

• TX-Ausgang, optische Leistung, hoher Alarm

• TX-Ausgang optische Leistung hohe Warnung

• Alarm bei geringer optischer Leistung am TX-Ausgang

• Warnung: Optische Leistung am TX-Ausgang

• TX Laser TEC-Fehler

• TX-Laserwellenlänge entsperrter Fehler

• TX-Modulator-Vorspannung hoher Alarm

• TX-Modulator-Vorspannung hohe Warnung

• TX-Modulator-Vorspannung niedriger Alarm

• TX-Modulator-Vorspannung niedrige Warnung

• TX-Signalverlust

• Sendestrom Laser-Ausgangsleistung

• Minimale TX-Laserausgangsleistung über das PM-Intervall

• Durchschnittliche TX-Laserausgangsleistung über das PM-Intervall

• Maximale Sendeleistung des Lasers über das PM-Intervall

Empfangsstatus der Netzwerk-Lane:

• RX-Laser-Bias-Strom, hoher Alarm

• RX-Laser-Bias-Strom hohe Warnung

• RX-Laser-Bias-Strom-Alarm bei niedrigem Wert

• Warnung bei niedrigem RX-Laser-Bias-Strom

• RX-Eingang, optische Leistung, hoher Alarm,

• Hohe Warnung für die optische Leistung des RX-Eingangs

• Alarm bei niedriger optischer Leistung des RX-Eingangs

• Warnung bei niedriger optischer Leistung des RX-Eingangs

• RX-Laserausgang hoher Alarm

• RX-Laserausgang hohe Warnung

• RX-Laserausgang schwacher Alarm

• Warnung bei niedrigem RX-Laserausgang

• Alarm bei hoher RX-Lasertemperatur

• Warnung vor hoher RX-Lasertemperatur

• Alarm bei niedriger RX-Lasertemperatur

• Warnung zu niedrigem RX-Lasertemperatur

• RX LOS

• RX-Laserwellenlänge entsperrt Fehler

• RX-Laser-TEC-Fehler

• Chromatische Dispersion des RX-Stroms

• Durchschnittliche Farbstreuung der RX über das PM-Intervall

• RX minimale chromatische Dispersion über das PM-Intervall

• Maximale chromatische Dispersion des RX über das PM-Intervall

• RX-Strom Q

• RX-Durchschnitt Q über PM-Intervall

• RX-Minimum Q über PM-Intervall

• Maximale RX-Q über PM-Intervall

• RX-Stromträgerfrequenz-Offset

• RX durchschnittlicher Trägerfrequenz-Offset über PM-Intervall

• RX minimaler Trägerfrequenz-Offset über PM-Intervall

• Maximaler Trägerfrequenzversatz der RX über das PM-Intervall

• RX-Strom-SNR (Signal-Rausch-Verhältnis)

• Durchschnittliches RX-Signal-Rausch-Verhältnis

• Minimales Signal-Rausch-Verhältnis (RX)

• Maximales Signal-Rausch-Verhältnis (RX)

• RX-Modem-Synchronisierungs-Erkennungsfehler trat über das PM-Intervall auf

• Fehler bei der RX-Modemsperre trat im PM-Intervall auf

• Der RX-Verlust der Ausrichtung trat über das PM-Intervall auf

• RX aus der Ausrichtung trat über das PM-Intervall auf

• Der Fehler der RX-Schräglagenverriegelung trat über das PM-Intervall auf

• RX LOS trat über das PM-Intervall auf

• Ausgangsleistung des RX-Stromlasers

• Minimale Ausgangsleistung des RX-Lasers über das PM-Intervall

• Durchschnittliche Ausgangsleistung des Lasers über das PM-Intervall

• Maximale Ausgangsleistung des Lasers über das PM-Intervall
