Halten eines MX960 FPC
Viele Komponenten der FPC sind anfällig. Wenn die FPCs nicht wie in diesem Dokument angegeben verarbeitet werden, kann dies zu irreparablem Schaden führen.
Eine mit installierten PICs konfigurierte FPC wiegt bis zu 8,2 kg. Bereiten Sie sich darauf vor, das volle Gewicht der FPC zu akzeptieren, während Sie sie heben.
Um Schäden bei der Handhabung oder Der Transport von FPCs zu verhindern:
Wenn Sie den FPC dabei haben, sollten Sie ihn nicht an den Stoß nehmen. FPC-Komponenten sind anfällig.
Sie können die FPC nur an orten, die in diesem Dokument angegeben sind, erfassen. Insbesondere können Sie sich die Stecker-Edge nicht aus den Grund vor fassen, insbesondere am Stromstecker an der Ecke, an der Der Stecker und die unteren Edges aufeinandertreffen (siehe Abbildung 1).
Abbildung 1: Verständnis der Connector-Edge
nicht
Führen Sie die FPC nicht mit nur einer Hand durch (siehe Abbildung 2).

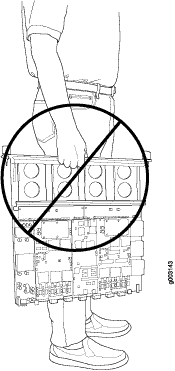

Abbildung 2: FPC nicht mit nur einer Hand tragen
Halten Sie keinen Rand einer FPC direkt gegen eine harte Oberfläche aus (siehe Abbildung 3). Wenn Sie die FPC vorübergehend am Rand ausruhen müssen, während Sie ihre Ausrichtung zwischen vertikal und horizontal ändern, verwenden Sie Ihre Hand als Polster zwischen der Ränder und der Oberfläche.
Abbildung 3: Halten Sie die FPC nicht am Edge aus
Bei der Installation in das Gehäuse oder einen Geräteschrank hält ein FPC vertikal. FPC (siehe Abbildung 4)vertikal halten:
- Orientieren Sie sich bei der FPC, sodass Sie von den ersten Seiten sehen werden.
- Legen Sie auf der FPC ungefähr ein Viertel des Weges vom obersten Rand aus eine Hand um. Zur Vermeidung einer Verformung des Elektromagnetischen Störeingriffs (EMI)-Schilds sollten Sie keinen harten Druck auf sie drücken.
- Die andere Hand am unteren Rand der FPC platzieren. Wenn die FPC etwa auf dem mittleren Weg zwischen der Facee und dem Stecker sinken muss, sollten Sie die andere Hand gegen die Wärme sinken lassen.
