AUF DIESER SEITE


Installieren des MX304

Für die Installation des MX304-Routers in einem Rack erforderliche Werkzeuge

Für die Installation des Routers benötigen Sie folgende Werkzeuge und Teile:

  • Kreuzschlitzschraubendreher (+) Nummer 2

  • ESD-Erdungsband am Handgelenk

Siehe auch

Installieren des MX304-Routers in einem Rack mit vier Pfosten

So installieren Sie den Router in einem Rack mit vier Pfosten oder in einem Schrank:

Anmerkung:

Der Montagesatz mit vier Pfosten (JNP304-4PST-RMK) ist im Lieferumfang des MX304 enthalten. Bei Verlust des Vierpfosten-Kits können Sie Ersatz bestellen.

VORSICHT:

Wenn Sie mehr als einen Router in einem Rack installieren, installieren Sie diese von unten nach oben.

VORSICHT:

Lassen Sie sich vor der Frontmontage des Routers in einem Rack von einem qualifizierten Techniker überprüfen, ob das Rack stabil genug ist, um das Gewicht des Routers zu tragen, und ob es am Installationsort ausreichend abgestützt ist.
VORSICHT:

Um das Gehäuse anzuheben und in einem Rack zu montieren, sind zwei Personen erforderlich (eine Person, die den Router an Ort und Stelle hält, und eine zweite Person, die die Schrauben installiert). Ein voll ausgestatteter AC-, DC- und HVAC/DC-Router wiegt bis zu 32 kg.
  1. Positionieren Sie den Router vor dem Rack mit vier Pfosten oder dem Schrank.
  2. Befestigen Sie ein Erdungsband zum Schutz vor elektrostatischer Entladung (ESD) an Ihrem bloßen Handgelenk und an einem ESD-Punkt vor Ort.
  3. (Optional) Montieren Sie die Kabelführungshalterungen auf jeder Seite der Vorderseite des Gehäuses, und befestigen Sie jede Halterung mit Schrauben unten und oben an der Halterung, wie unten gezeigt:

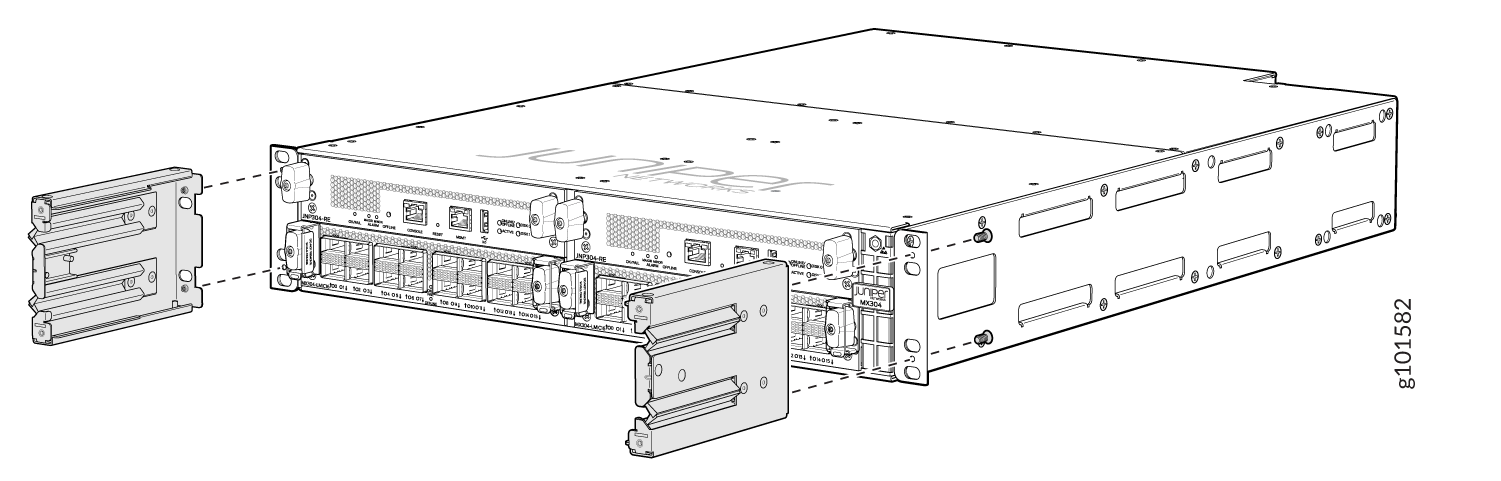

    Abbildung 1: Installieren des Kabel-Managers Install the Cable Manager

  4. Heben Sie die Unterseite des Gehäuses vorsichtig an, sodass die Rackhalterungen (mit optionalen Kabelführungshalterungen) die Rackschienen berühren.

  5. Befestigen Sie das Gehäuse an der Vorderseite des Racks, wie unten gezeigt: Abbildung 2.

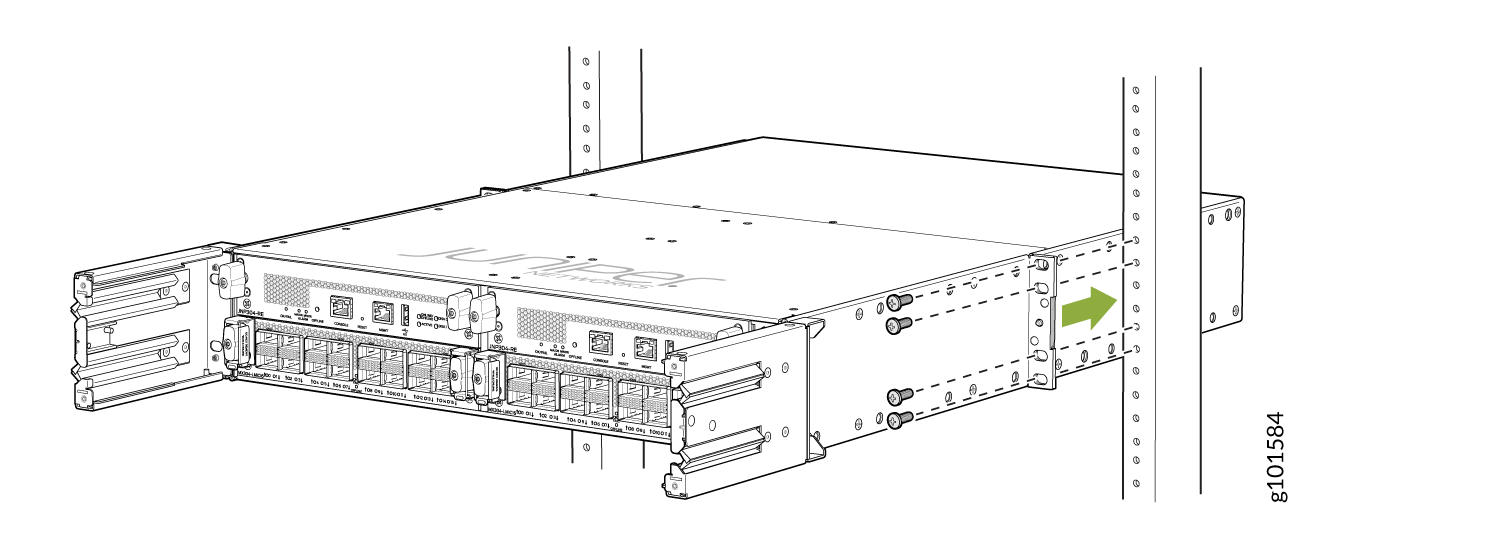

    Abbildung 2: Befestigen des Gehäuses an den vorderen Pfosten Attach the Chassis to the Rack Front Posts des Racks
  6. Schieben Sie die hinteren Halterungen auf beiden Seiten des Gehäuses auf die Rückseite des Gehäuses, bis sie die Rackschienen berühren. Beginnen Sie an der Unterseite des Racks, führen Sie die Befestigungsschrauben durch die Montagehalterungen und Befestigungslöcher am Rack und ziehen Sie sie fest. Siehe Abbildung 3.

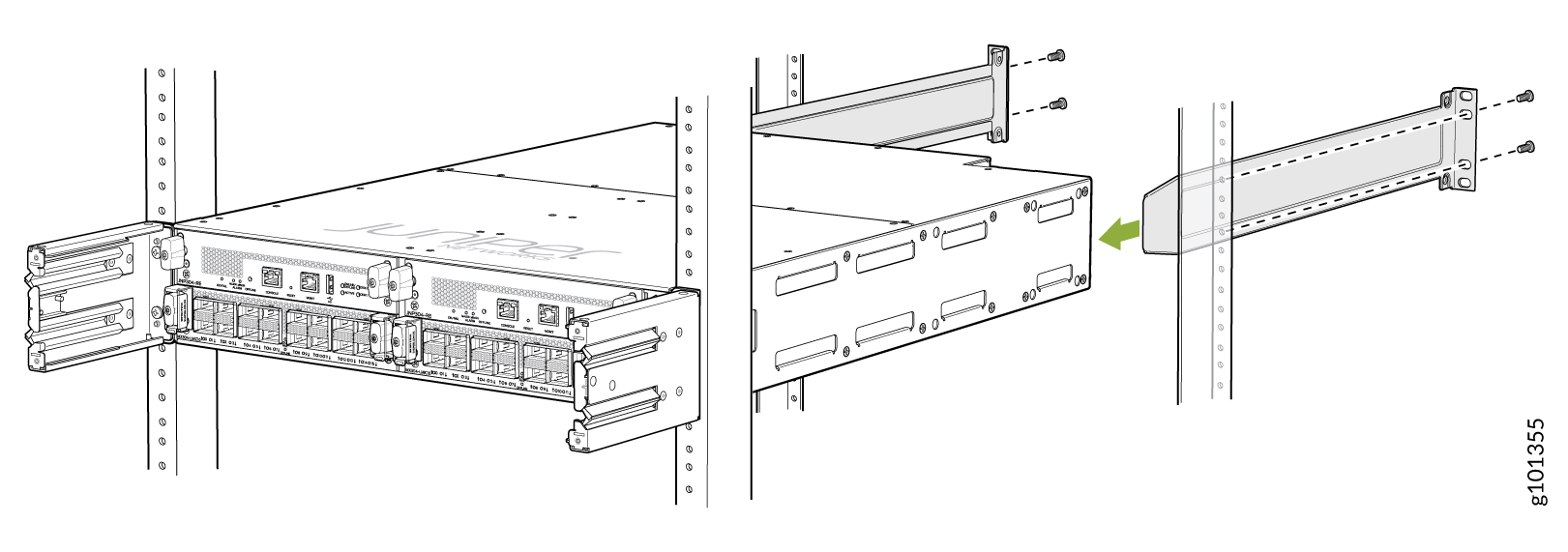

    Abbildung 3: Anbringen der hinteren Halterungen Attach the Rear Brackets
  7. Vergewissern Sie sich, dass die Befestigungsschrauben auf beiden Seiten des Racks ausgerichtet sind und der Router waagerecht ist.

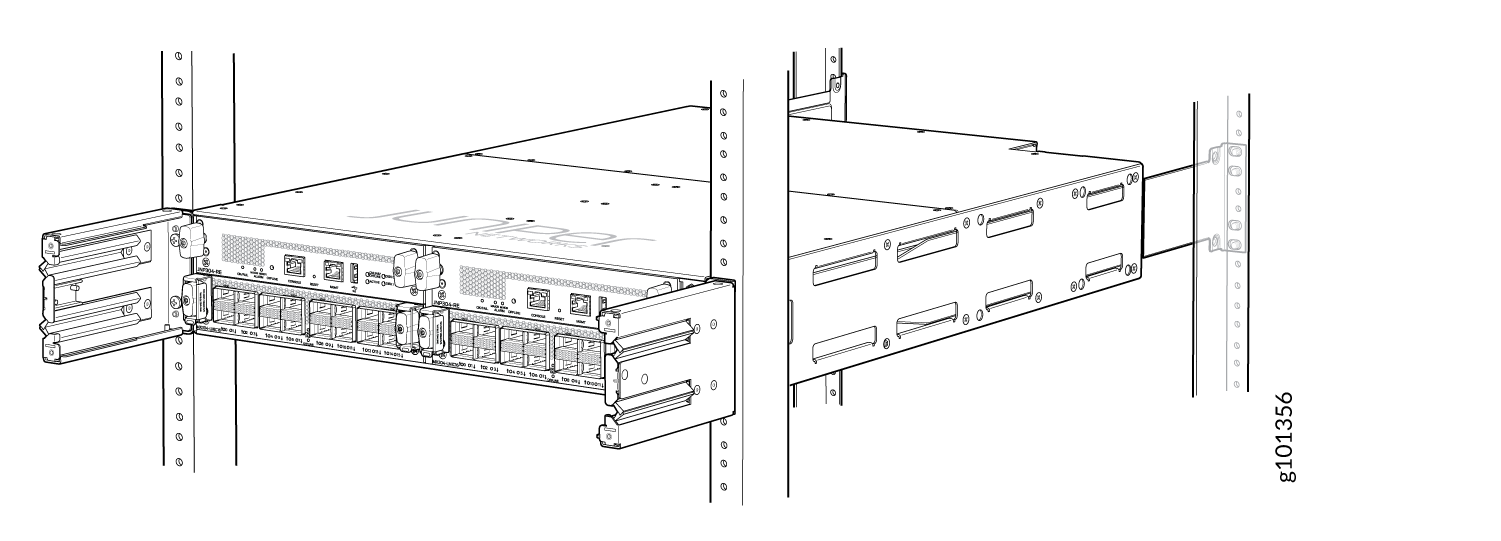

    Abbildung 4: Befestigen des Gehäuses im Rack Secure the Chassis in the Rack
  8. (Optional) Befestigen Sie die vordere Abdeckung mit dem Luftfilter am Gehäuse. Ziehen Sie die vier Schrauben fest und drehen Sie sie im Uhrzeigersinn. Siehe Abbildung 5.

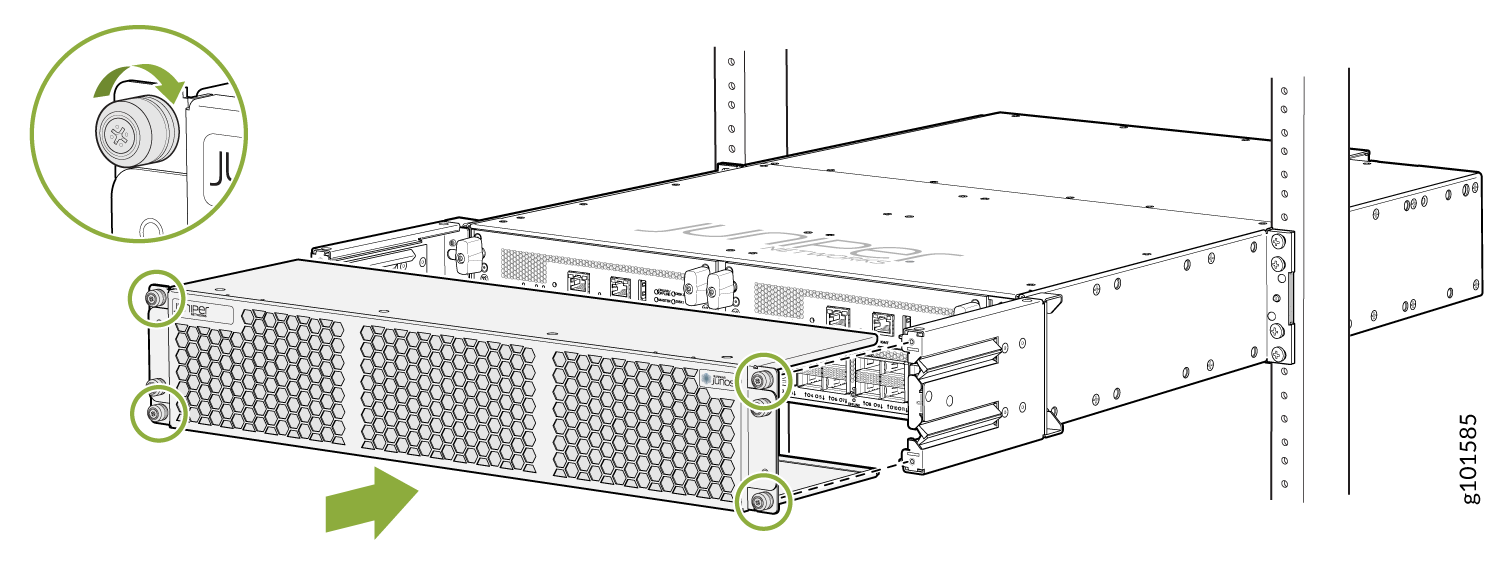

    Abbildung 5: Installieren der Abdeckung mit dem Luftfilter Installing the Cover with the Air Filter

Installieren des MX304-Routers in einem Rack mit zwei Pfosten

So installieren Sie den Router in einem Rack mit zwei Pfosten oder in einem Schrank:

Anmerkung:

Der Montagesatz mit zwei Pfosten ist nicht im Lieferumfang des Gehäuses enthalten. Sie können das Zwei-Pfosten-Kit (JNP304-2PST-RMK) bestellen.
VORSICHT:

Wenn Sie mehr als einen Router in einem Rack installieren, installieren Sie zuerst den untersten.

VORSICHT:

Lassen Sie sich vor der Frontmontage des Routers in einem Rack von einem qualifizierten Techniker überprüfen, ob das Rack stabil genug ist, um das Gewicht des Routers zu tragen, und ob es am Installationsort ausreichend abgestützt ist.
VORSICHT:

Um das Gehäuse anzuheben und in einem Rack zu montieren, sind zwei Personen erforderlich (eine Person, die den Router an Ort und Stelle führt, und eine zweite Person, die die Schrauben installiert). Ein voll ausgestatteter AC-, DC- und HVAC/DC-Router wiegt bis zu 32 kg.
  1. Positionieren Sie den Router vor dem Rack mit zwei Pfosten oder dem Schrank.
  2. Befestigen Sie ein Erdungsband zum Schutz vor elektrostatischer Entladung (ESD) an Ihrem bloßen Handgelenk und an einem ESD-Punkt vor Ort.
  3. Entfernen Sie die am Gehäuse vorinstallierte Halterung. Siehe Abbildung 6.
    Abbildung 6: Entfernen der vorinstallierten Halterung Juniper Networks device being mounted into a rack with front panel ports, indicators, and rack-mounting brackets shown.
  4. Richten Sie die Löcher in der Halterung mit den Schraubenlöchern an der Seite des Gehäuses aus. Befestigen Sie die Montagehalterung mit den Befestigungsschrauben am Gerät. Ziehen Sie die Schrauben fest. Siehe Abbildung 7.

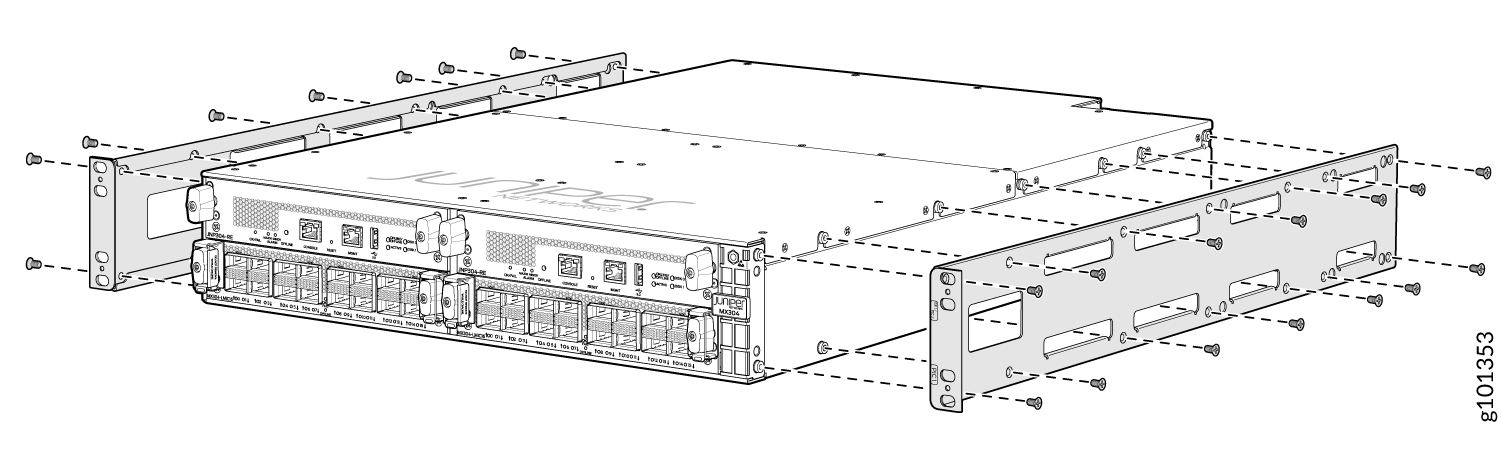

    Abbildung 7: Anbringen der 2-Pfosten-Halterungen Juniper Networks device mounted in rack showing front panel with ports and connectors and dashed lines for screw placement.
  5. Wiederholen Sie die Schritte auf der gegenüberliegenden Seite des Geräts.
  6. Montieren Sie die Kabelführungshalterungen auf jeder Seite des Gehäuses, und befestigen Sie jede Halterung mit Schrauben an der Unter- und Oberseite der Halterung.
    Abbildung 8: Anbringen des Kabel-Managers Juniper Networks device front panel with network ports and rack-mounting brackets highlighted for installation.
  7. Bitten Sie eine Person, beide Seiten des Geräts zu fassen, es anzuheben und es so im Rack zu positionieren, dass die mittlere Halterung mit den Löchern des Racks ausgerichtet ist.
  8. Lassen Sie eine zweite Person die Halterung mit vier Befestigungsschrauben (und Käfigmuttern und Unterlegscheiben, wenn Ihr Rack dies erfordert) am Gepäckträger befestigen. Ziehen Sie die Schrauben fest. Siehe Abbildung 9.

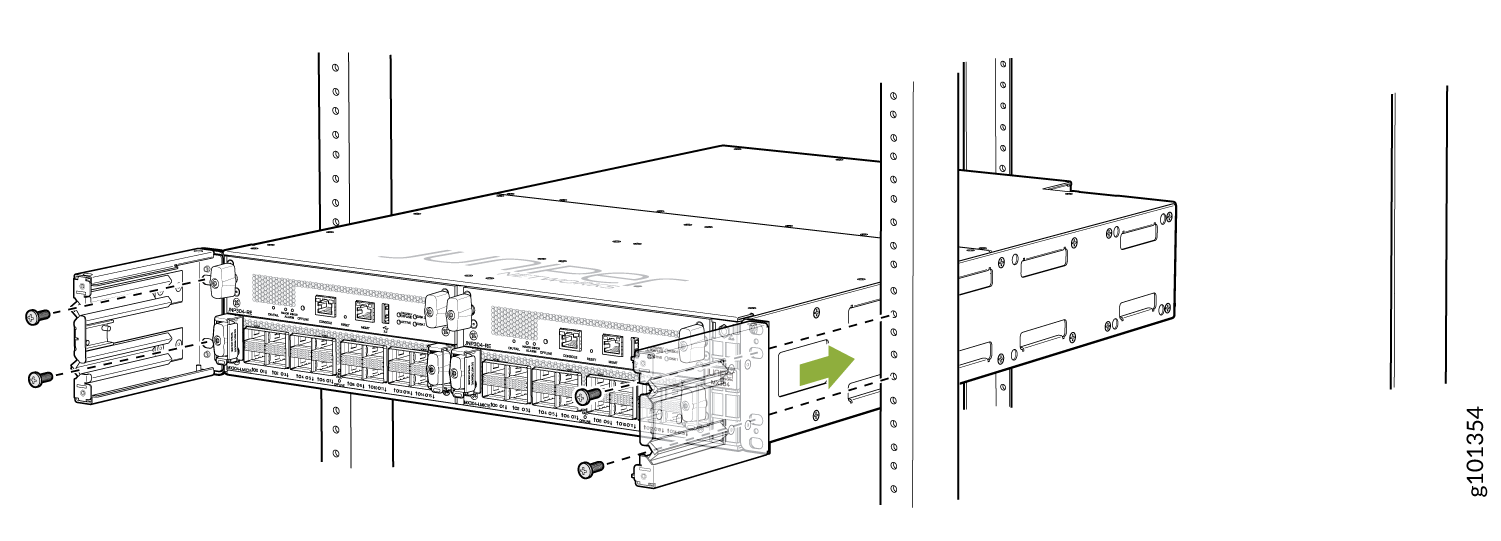

    Abbildung 9: Installieren des Gehäuses im Rack Juniper Networks rack-mounted device with ports and interfaces secured in server rack; green arrow for sliding direction. mit zwei Pfosten
  9. (Optional) Befestigen Sie die Frontabdeckung mit dem Luftfilter am Gehäuse. Ziehen Sie die vier Schrauben fest und drehen Sie sie im Uhrzeigersinn.
    Abbildung 10: Befestigen der Frontabdeckung mit dem Luftfilter Juniper Networks device front panel removal with honeycomb design and green arrows showing screw direction for installation.
