MX240 Luftleitblech-Kits
Optionale Luftleitblech-Kits sind erhältlich, mit denen Sie die MX240-Router in einer Belüftungsumgebung mit ausgewiesenen Warm- und Kaltgängen installieren können. Diese Kits wandeln den MX240-Router von einer seitlichen Belüftung in eine Front-to-Back-Belüftung um, indem die Belüftung mit kalter Luft von vorne und warmer Abluft von hinten nach außen geleitet wird. Die Luftleitbleche enthalten keine zusätzlichen Lüfter, so dass sie keine zusätzliche elektrische Energie benötigen.
Das Luftleitblech-Kit muss zusammen mit dem Gerät installiert werden. Es kann nicht installiert werden, wenn das Gerät bereits im Rack installiert ist.
Die Luftleitbleche bestehen aus vier Hauptkomponenten: zwei Ansaug-/Auslasskästen und zwei seitlichen Plenums.
- Oberes Plenum
- Unteres Plenum
- Rechtes Plenum
- Linkes Plenum

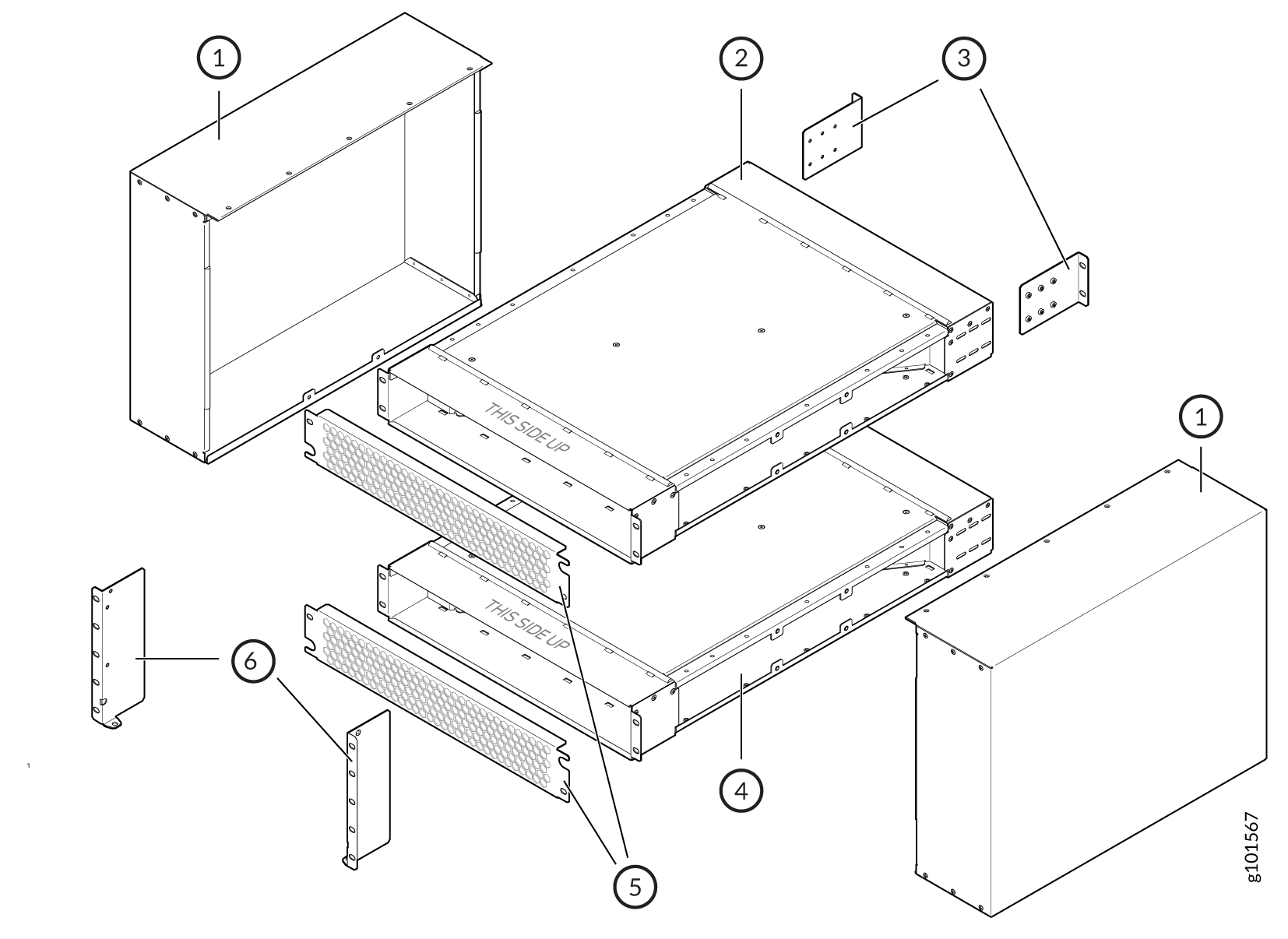

Das obere und untere Plenum sind identisch, ebenso wie das rechte und das linke oder seitliche Plenum. In Abbildung 1 und Tabelle 1 finden Sie eine Liste der Komponenten, aus denen das Luftleitblech besteht.
| Zahl |
Bestandteil |
|---|---|
| 1 |
Zwei seitliche Plenums (eines für rechts und eines für links) |
| 2 und 4 |
Oberes und unteres Plenum |
| 3 |
Halterungen für die hintere Halterung |
| 5 |
Perforierte Siebe |
| 6 |
Montagehalterungen, die mit dem Luftleitblech-Kit für den Router geliefert werden |
Der Luftstrom im Luftabweiser-Kit erfolgt von vorne nach hinten, und die Ausrichtung der oberen und unteren Kammern ist entscheidend, um sicherzustellen, dass der Lufteinlass von vorne erfolgt und der Luftauslass durch die Rückseite erfolgt.
Die Plenums werden oberhalb und unterhalb der Oberfräse installiert, um die Ansaugluft aus dem Luftraum vor der Oberfräse in das seitliche Plenum zu leiten, das auf der Ansaugseite des Geräts montiert ist. Das Ansaugluftplenum leitet die Luft in das Gerät, und das Abluftplenum leitet die Abluft auf die gegenüberliegende Seite des Geräts. Der Abluftkasten leitet die Abluft in den Abluftkasten über dem Gerät, wo sie in den Luftraum hinter der Oberfräse ausgestoßen wird.

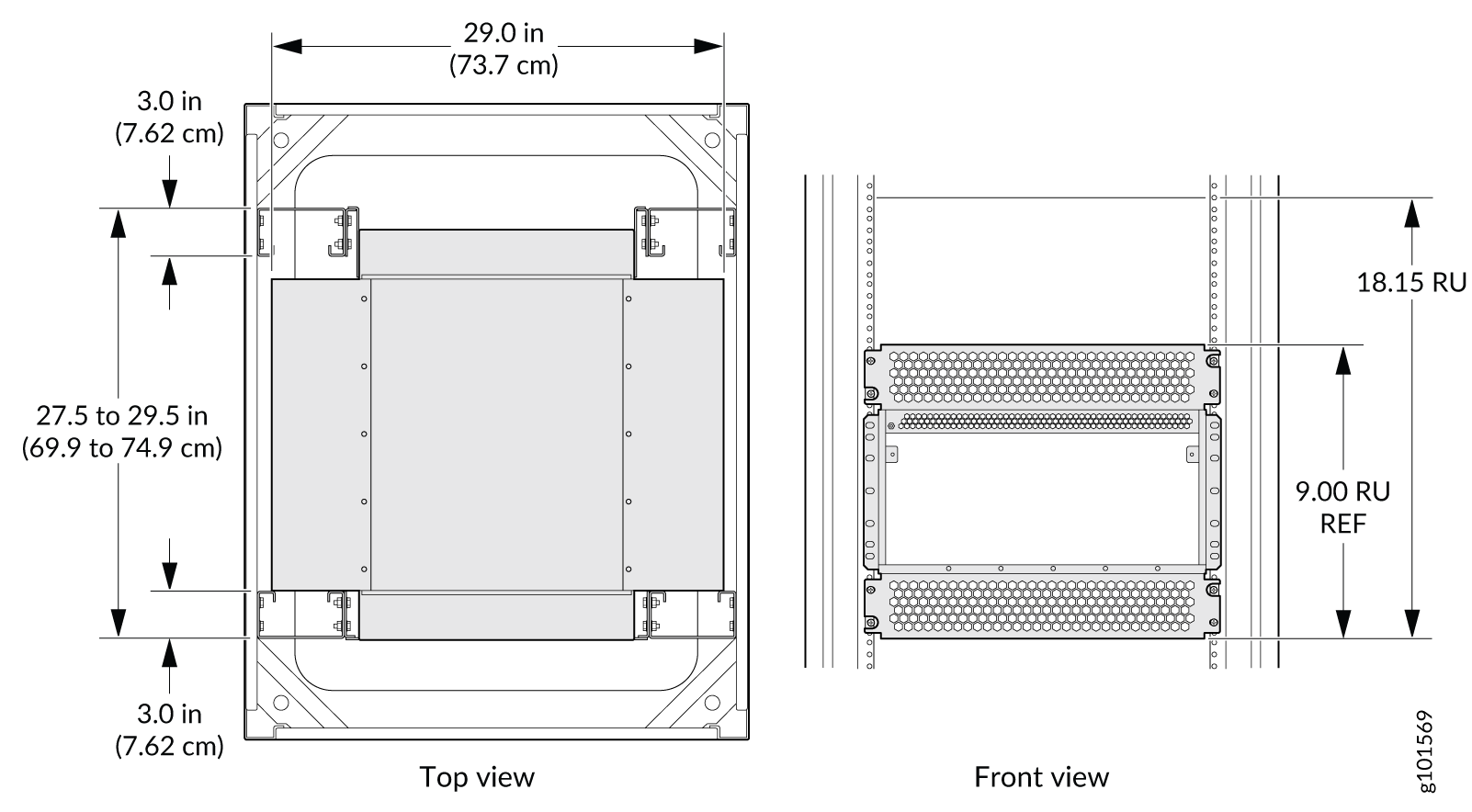

Das Luftleitblech-Kit benötigt zusätzlichen Platz um das Gerät herum. Tabelle 2 und Tabelle 3 fassen die physikalischen Spezifikationen und den Platzbedarf für das Luftleitblech-Kit zusammen. Weitere Informationen finden Sie in Abbildung 2 .
| Beschreibung |
Abmessungen und Gewichte |
|
|---|---|---|
| Oberes und unteres Plenum |
Seitliche Plenums |
|
| Breite |
26.16 Zoll (66,44 cm) |
15.64 Zoll (39,72 cm) |
| Länge |
17.62 Zoll (44,75 cm) |
19,9 Zoll (50,54 cm) |
| Höhe |
3,5 Zoll (8,89 cm) |
5,55 Zoll (14.09cm) |
| Gewicht |
7,45 kg |
4,8 kg |
Rack
| Beschreibung |
Dimensionen |
|---|---|
| Rack-Höhe |
9 HE (40 cm) Dazu gehören 2 HE (8,89 cm) des oberen Kastens, 5 HE (22,22 cm) des Routers und 2 HE (8,89 cm) des unteren Kastens. Wir empfehlen, bei dieser Installation eine optimale Rackhöhe von 18,15 HE (80,68 cm) zuzuweisen, um die Installation zu erleichtern. |
| Abstand zwischen der hinteren Gepäckträgermontagefläche und der vorderen Gepäckträgermontagefläche |
27,5 Zoll (69,85 cm) bis 29,5 Zoll (75,43 cm) |
| Minimaler Innenraum für die Installation der seitlichen Anschlussfächer (horizontal im Rack zentriert) |
29 Zoll (73,66 cm) |
| Maximale Raumtiefe hinter den vorderen und hinteren Montageflächen |
3 Zoll (7,62 cm) |
Gemäß den EIA-Standards müssen die Rack-Montageflächen 19 Zoll entsprechen. oder 48,26 cm.

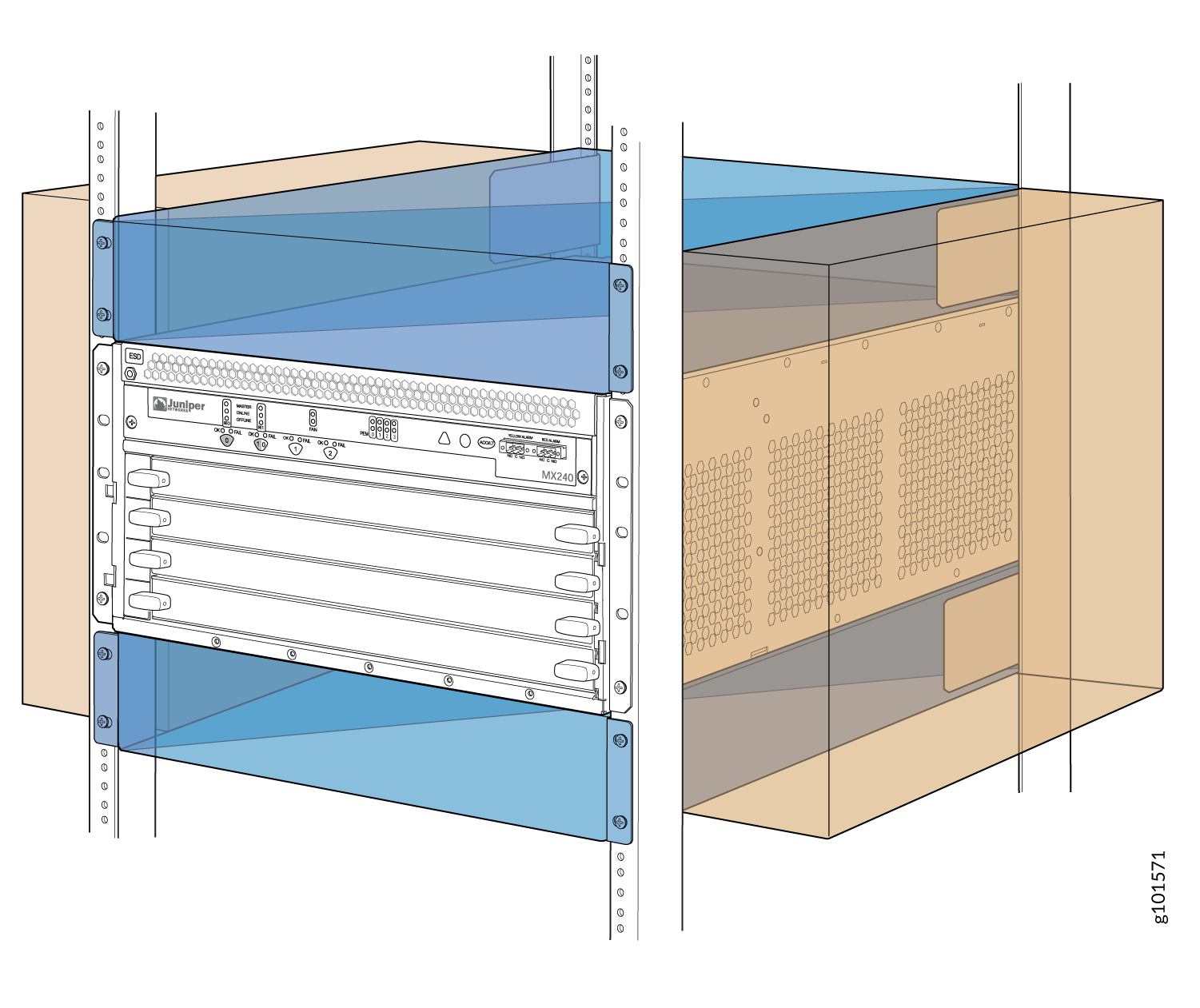

Abbildung 3 zeigt den MX240-Router, der in typischen Montageracks mit vier Pfosten installiert ist, wobei die Teile des Luftleitblech-Kits an Ort und Stelle sind.
für MX240-Router
