Vermeidung elektrostatischer Entladungsschäden

Gerätekomponenten, die in antistatischen Beuteln geliefert werden, sind empfindlich auf Schäden durch statischen Strom. Einige Komponenten können durch Spannungen von bis zu 30 V beeinträchtigt werden. Sie können leicht schädliche statische Spannungen erzeugen, wenn Sie Kunststoff- oder Schaumstoff-Verpackungsmaterial handhaben oder wenn Sie Komponenten über Kunststoff oder Teppiche bewegen. Beachten Sie die folgenden Richtlinien, um das Potenzial für elektrostatische Entladungsschäden zu minimieren, die gelegentliche oder vollständige Ausfälle von Komponenten verursachen können:

• Verwenden Sie immer einen ESD-Armband, wenn Sie Mitleid mit Komponenten haben, die esD-Schäden unterliegen, und stellen Sie sicher, dass es in direktem Kontakt mit Ihrer Haut ist.

  Wenn ein Erdungsband nicht verfügbar ist, halten Sie das Bauteil in seinem antistatischen Beutel (siehe Abbildung 1) in einer Hand und berühren Sie das exponierte Bare Metal des Geräts mit der anderen Hand sofort, bevor Sie das Bauteil in das Gerät einsetzen.

  Warnung:

  Überprüfen Sie zur Sicherheit regelmäßig den Widerstandswert des ESD-Erdungsbandes. Die Messung muss im Bereich 1 bis 10 Mohms liegen.

  AvertissementPar mesure de sécurité, vérifiez régulièrement la résistance du armband antistatique. Cette valeur doit être umfasst entre 1 et 10 mégohms (Mohms).

• Achten Sie bei der Handhabung von Komponenten, die ESD-Schäden ausgesetzt sind und aus dem Gerät entfernt werden, darauf, dass das Geräteende Ihres ESD-Armbands am ESD-Punkt am Gehäuse befestigt ist.

  Wenn kein Erdungsband verfügbar ist, berühren Sie das exponierte Bare Metal des Geräts, um sich zu erdigen, bevor Sie mit dem Bauteil umgehen.

• Vermeiden Sie den Kontakt zwischen dem Bauteil, das ESD-Schäden unterliegt, und Ihrer Kleidung. ESD-Spannungen, die von Kleidung emittiert werden, können Komponenten beschädigen.

• Beim Entfernen oder Installieren eines Bauteils, das ESD-Schäden anrichten kann, legen Sie es immer komponentenseitig auf einer antistatischen Oberfläche, in einem antistatischen Kartenschrank oder in einem antistatischen Beutel (siehe Abbildung 1). Wenn Sie eine Komponente zurückgeben, legen Sie sie in einen antistatischen Beutel, bevor Sie sie einpacken.

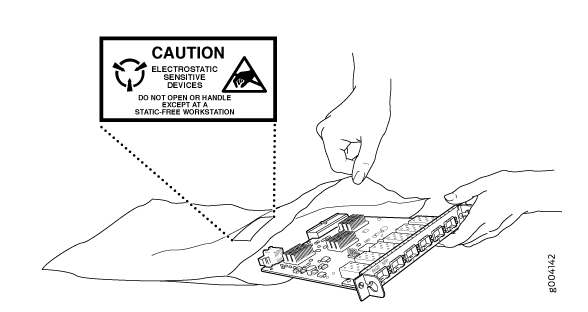

  Abbildung 1: Platzieren einer Komponente in einem antistatischen Beutel
