MX10004 Installation und Demontage von Transceivern und Glasfaserkabeln

Bei den Transceivern für den MX10004 Router von Juniper Networks handelt es sich um Hot-Removable und Hot-Insertable Field-Replaceable Units (FRUs). Sie können sie entfernen und ersetzen, ohne das Gerät auszuschalten oder die Gerätefunktionen zu unterbrechen.

Lesen Sie die folgenden Abschnitte, um zu verstehen, wie Sie einen Transceiver eines MX10004-Routers installieren oder entfernen.

Installieren eines Transceivers in einer MX10004 Linecard

Bevor Sie mit der Installation eines Transceivers in einer MX10004 Linecard von Juniper Networks beginnen, stellen Sie sicher, dass Sie die erforderlichen Vorkehrungen für einen sicheren Umgang mit Lasern getroffen haben (siehe Sicherheitsrichtlinien und Warnungen für Laser und LEDs).

Stellen Sie sicher, dass Sie eine Sicherheitskappe aus Gummi zur Verfügung haben, um den Transceiver abzudecken.

So installieren Sie einen Transceiver in einer MX10004 Linecard:

VORSICHT:

Um Schäden durch elektrostatische Entladung (ESD) am Transceiver zu vermeiden, berühren Sie nicht die Steckerstifte am Ende des Transceivers.
  1. Nehmen Sie den Transceiver aus der Tasche.
  2. Prüfen Sie, ob der Transceiver mit einer Sicherheitskappe aus Gummi abgedeckt ist. Wenn dies nicht der Fall ist, decken Sie den Transceiver mit einer Sicherheitskappe aus Gummi ab.
    Laser-Warnung:

    Lassen Sie einen faseroptischen Transceiver nur dann unbedeckt, wenn Sie ein Kabel einstecken oder entfernen. Die Sicherheitskappe aus Gummi hält den Anschluss sauber und verhindert eine versehentliche Einwirkung von Laserlicht.
  3. Wenn der Anschluss, in dem Sie den Transceiver installieren möchten, mit einer Staubschutzhülle abgedeckt ist, entfernen Sie die Staubschutzhülle und bewahren Sie sie für den Fall auf, dass Sie den Anschluss später abdecken müssen.
  4. Setzen Sie den Transceiver mit beiden Händen vorsichtig in den leeren Anschluss ein. Die Anschlüsse müssen zum Gehäuse des Geräts zeigen.
    VORSICHT:

    Bevor Sie den Transceiver in den Anschluss schieben, stellen Sie sicher, dass der Transceiver richtig ausgerichtet ist. Eine Fehlausrichtung kann dazu führen, dass sich die Pins verbiegen und der Transceiver unbrauchbar wird. Bei MX10004 Linecards sind die Ports von Kopf an Bauch angeordnet, was bedeutet, dass Sie den Transceiver in der unteren Portreihe umdrehen müssen. Siehe Abbildung 1 und Abbildung 2 für die richtige Ausrichtung Ihres Geräts.
  5. Schieben Sie den Transceiver vorsichtig hinein, bis er vollständig sitzt.
  6. Entfernen Sie die Sicherheitskappe aus Gummi, wenn Sie bereit sind, das Kabel an den Transceiver anzuschließen.
    Laser-Warnung:

    Schauen Sie nicht direkt in einen Glasfaser-Transceiver oder in die Enden von Glasfaserkabeln. Glasfaser-Transceiver und Glasfaserkabel, die mit Transceivern verbunden sind, emittieren Laserlicht, das Ihre Augen schädigen kann.

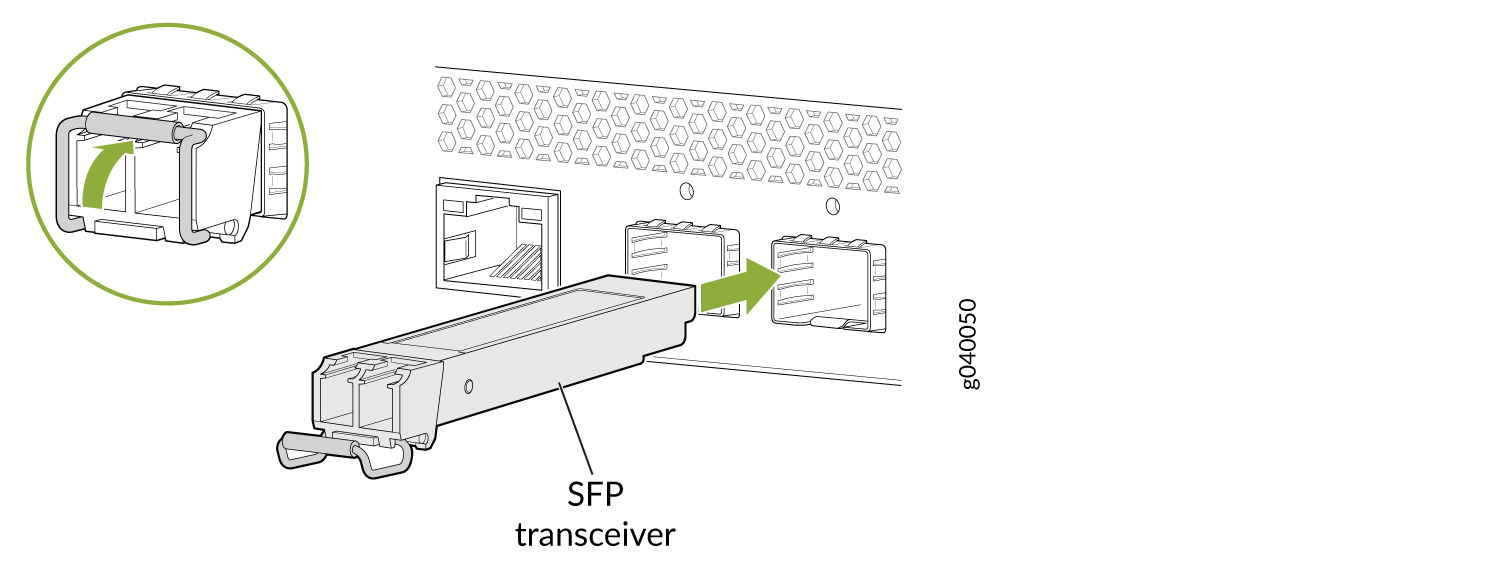

Abbildung 1: Installieren eines SFP-Transceivers Install an SFP Transceiver

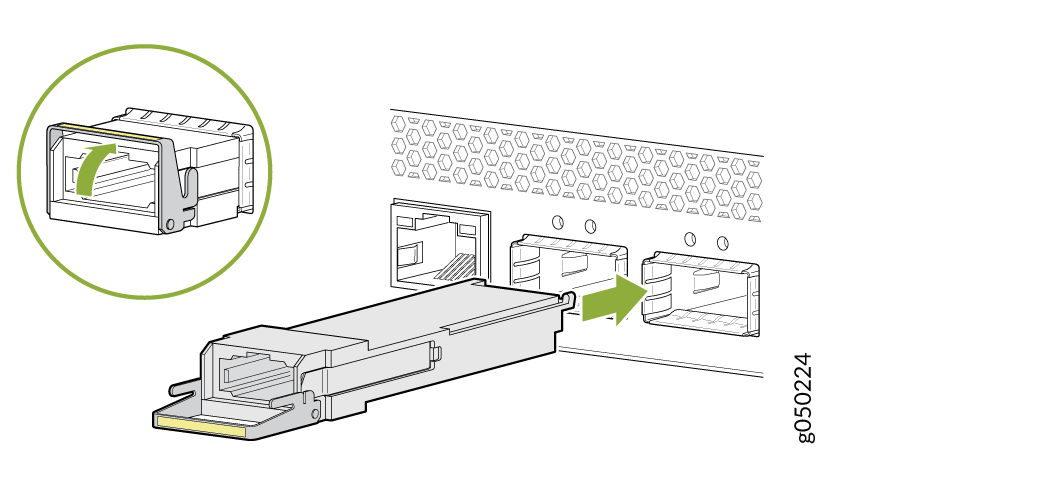

Abbildung 2: Installieren eines QSFP+-, QSFP28- oder QSFP56-DD-Transceivers Install a QSFP+, QSFP28, or QSFP56-DD Transceiver

Entfernen eines Transceivers von einer MX10004 Linecard

Bevor Sie mit dem Entfernen eines Transceivers von der MX10004 Linecard beginnen, stellen Sie sicher, dass Sie die notwendigen Vorkehrungen für einen sicheren Umgang mit Lasern getroffen haben (siehe Laser- und LED-Sicherheitsrichtlinien und Warnungen).

Stellen Sie sicher, dass Sie die folgenden Teile und Werkzeuge zur Verfügung haben:

  • Antistatikbeutel oder eine antistatische Matte

  • Sicherheitskappen aus Gummi zum Abdecken des Transceivers und des Glasfaserkabelsteckers

  • Staubschutzhülle zum Abdecken des Anschlusses

Gehen Sie wie folgt vor, um einen Transceiver von einer MX10004 Linecard zu entfernen:

  1. Legen Sie den antistatischen Beutel oder die antistatische Matte auf eine ebene, stabile Oberfläche.
  2. Wickeln und befestigen Sie ein Ende des ESD-Armbandes um Ihr bloßes Handgelenk und verbinden Sie das andere Ende des Bandes mit dem ESD-Punkt am Router.
  3. Beschriften Sie das mit dem Transceiver verbundene Kabel, damit Sie es wieder richtig anschließen können.
    Laser-Warnung:

    Schauen Sie nicht direkt in einen Glasfaser-Transceiver oder in die Enden von Glasfaserkabeln. Glasfaser-Transceiver und Glasfaserkabel, die mit Transceivern verbunden sind, emittieren Laserlicht, das Ihre Augen schädigen kann.
    Laser-Warnung:

    Lassen Sie einen faseroptischen Transceiver nur dann unbedeckt, wenn Sie ein Kabel einstecken oder entfernen. Die Sicherheitskappe aus Gummi hält den Anschluss sauber und verhindert eine versehentliche Einwirkung von Laserlicht.
    VORSICHT:

    Biegen Sie Glasfaserkabel nicht über ihren minimalen Biegeradius hinaus. Das Biegen der Kabel über ihren minimalen Biegeradius hinaus kann die Kabel beschädigen und Probleme verursachen, die schwer zu diagnostizieren sind.
  4. Entfernen Sie das mit dem Transceiver verbundene Kabel (siehe Trennen eines Glasfaserkabels von einem optischen Transceiver eines MX10004-Routers). Decken Sie den Transceiver und das Ende jedes LWL-Kabelsteckers unmittelbar nach dem Trennen der Glasfaserkabel mit einer Gummi-Sicherheitskappe ab.
  5. Ziehen Sie mit den Fingern den Auswerferhebel vom Transceiver weg, um den Transceiver zu entriegeln.
    VORSICHT:

    Bevor Sie den Transceiver entfernen, stellen Sie sicher, dass Sie den Auswerferhebel vollständig öffnen, bis Sie ihn klicken hören. Dadurch werden Schäden am Transceiver vermieden.
  6. Fassen Sie den Auswurfhebel des Transceivers und schieben Sie den Transceiver vorsichtig um ca. 0,5 Zoll. (1,3 cm) direkt aus dem Anschluss.
    VORSICHT:

    Um Schäden durch elektrostatische Entladung (ESD) am Transceiver zu vermeiden, berühren Sie nicht die Anschlussstifte am Ende des Transceivers.
  7. Fassen Sie mit den Fingern das Gehäuse des Transceivers und ziehen Sie es gerade aus dem Anschluss.
  8. Legen Sie den Transceiver in die antistatische Tasche oder auf die antistatische Matte, die auf einer ebenen, stabilen Oberfläche liegt.
  9. Legen Sie die Staubschutzhülle über den leeren Anschluss.

Verbinden eines Glasfaserkabels mit einem optischen Transceiver in einem MX10004 Router

Bevor Sie ein Glasfaserkabel an einen optischen Transceiver anschließen, der im MX10004 Router installiert ist, stellen Sie sicher, dass Sie die notwendigen Vorkehrungen für einen sicheren Umgang mit Lasern getroffen haben (siehe Sicherheitsrichtlinien und Warnungen für Laser und LEDs).

So verbinden Sie ein Glasfaserkabel mit einem optischen Transceiver in einem MX10004 Router:

Laser-Warnung:

Schauen Sie nicht direkt in einen Glasfaser-Transceiver oder in die Enden von Glasfaserkabeln. Glasfaser-Transceiver und Glasfaserkabel, die mit Transceivern verbunden sind, emittieren Laserlicht, das Ihre Augen schädigen kann.
Laser-Warnung:

Starren Sie nicht in den Laserstrahl und betrachten Sie ihn nicht direkt mit optischen Instrumenten, auch wenn die Schnittstelle deaktiviert wurde.
  1. Wenn der Stecker des Glasfaserkabels von einer Sicherheitskappe aus Gummi abgedeckt ist, entfernen Sie die Kappe. Bewahren Sie die Kappe auf.
  2. Wenn der optische Transceiver von einer Sicherheitskappe aus Gummi abgedeckt ist, entfernen Sie die Kappe. Bewahren Sie die Kappe auf.
  3. Stecken Sie den Kabelstecker in den optischen Transceiver.
  4. Sichern Sie die Kabel so, dass sie ihr Eigengewicht nicht tragen. Legen Sie überschüssiges Kabel in einer sauber gewickelten Schlaufe aus dem Weg. Das Anbringen von Befestigungselementen an einer Schlaufe hilft den Kabeln, ihre Form zu behalten.
    VORSICHT:

    Biegen Sie Glasfaserkabel nicht über ihren minimalen Biegeradius hinaus. Das Biegen der Kabel über ihren minimalen Biegeradius hinaus kann die Kabel beschädigen und Probleme verursachen, die schwer zu diagnostizieren sind.
    VORSICHT:

    Lassen Sie Glasfaserkabel nicht frei vom Stecker hängen. Lassen Sie befestigte Kabelschlaufen nicht baumeln, da dies die Kabel an der Befestigungsstelle belastet.

Trennen eines Glasfaserkabels von einem optischen Transceiver an einem MX10004 Router

Bevor Sie ein Glasfaserkabel von einem optischen Transceiver trennen, der in einem MX10004 Router installiert ist, stellen Sie sicher, dass Sie die notwendigen Vorkehrungen für einen sicheren Umgang mit Lasern getroffen haben (siehe Sicherheitsrichtlinien und Warnungen für Laser und LEDs).

Stellen Sie sicher, dass Sie die folgenden Teile und Werkzeuge zur Verfügung haben:

  • Sicherheitskappe aus Gummi zum Abdecken des Transceivers

  • Sicherheitskappe aus Gummi zum Abdecken des LWL-Kabelsteckers

Gehen Sie wie folgt vor, um ein Glasfaserkabel von einem optischen Transceiver an einem MX10004 Router zu trennen:

  1. (Empfohlen) Deaktivieren Sie den Port, in dem der Transceiver installiert ist, indem Sie die disable Anweisung auf der [edit interfaces] Hierarchieebene für die jeweilige Schnittstelle einfügen.
    Laser-Warnung:

    Schauen Sie nicht direkt in einen Glasfaser-Transceiver oder in die Enden von Glasfaserkabeln. Glasfaser-Transceiver und Glasfaserkabel, die mit Transceivern verbunden sind, emittieren Laserlicht, das Ihre Augen schädigen kann.
    Laser-Warnung:

    Starren Sie nicht in den Laserstrahl und betrachten Sie ihn nicht direkt mit optischen Instrumenten, auch wenn die Schnittstelle deaktiviert wurde.
  2. Ziehen Sie den Stecker des Glasfaserkabels vorsichtig vom Transceiver ab.
  3. Decken Sie den Transceiver mit einer Sicherheitskappe aus Gummi ab.
    Laser-Warnung:

    Lassen Sie einen faseroptischen Transceiver nur dann unbedeckt, wenn Sie ein Kabel einstecken oder entfernen. Die Sicherheitskappe aus Gummi hält den Anschluss sauber und verhindert eine versehentliche Einwirkung von Laserlicht.
  4. Decken Sie den Stecker des Glasfaserkabels mit der Sicherheitskappe aus Gummi ab.

Wartung von Glasfaserkabeln für einen MX10004 Router

So pflegen Sie Glasfaserkabel in einem MX10004 Router:

  • Wenn Sie ein Glasfaserkabel von einem Transceiver abziehen, platzieren Sie Sicherheitskappen aus Gummi über dem Transceiver und am Ende des Kabels.

  • Verankern Sie das Glasfaserkabel, um eine Belastung der Stecker zu vermeiden. Wenn Sie ein Glasfaserkabel an einen Transceiver anschließen, achten Sie darauf, das Glasfaserkabel so zu sichern, dass es nicht sein eigenes Gewicht trägt, wenn es am Boden hängt. Lassen Sie niemals ein Glasfaserkabel vom Stecker freihängen.

  • Biegen Sie Glasfaserkabel nicht über ihren minimalen Biegeradius hinaus. Das Biegen der Kabel über ihren minimalen Biegeradius hinaus kann die Kabel beschädigen und Probleme verursachen, die schwer zu diagnostizieren sind.

  • Häufiges Ein- und Ausstecken von Glasfaserkabeln in und aus optischen Instrumenten kann die Instrumente beschädigen, deren Reparatur teuer ist. Schließen Sie eine kurze Glasfaserverlängerung an das optische Gerät an. Jeglicher Verschleiß durch häufiges Ein- und Ausstecken wird dann von der Kurzfaserverlängerung absorbiert. Diese Erweiterung ist einfacher und kostengünstiger zu ersetzen als die optischen Instrumente.

  • Halten Sie Glasfaserkabelverbindungen sauber. Mikroablagerungen von Öl und Staub im Kanal des Transceivers oder Kabelsteckers können zu Lichtverlust, Verringerung der Signalleistung und möglicherweise zeitweiligen Problemen mit der optischen Verbindung führen.

    Verwenden Sie zum Reinigen des Transceiverkanals ein geeignetes Faserreinigungsgerät, z. B. RIFOCS Fiber Optic Adapter-Reinigungsstäbe (Teilenummer 946). Befolgen Sie die Anweisungen in dem von Ihnen verwendeten Reinigungsset.

    Nachdem Sie den Transceiver gereinigt haben, stellen Sie sicher, dass die Steckerspitze des Glasfaserkabels sauber ist. Verwenden Sie nur ein zugelassenes alkoholfreies Reinigungsset für Glasfaserkabel, wie z. B. den Cletop-S® Faserreiniger™. Befolgen Sie die Anweisungen in dem von Ihnen verwendeten Reinigungsset.
