Wartung des EX9200-Host-Subsystems

Offlineschalten des Host-Subsystems in einem EX9200-Switch

Bevor Sie ein Routing-Engine-Modul (RE-Modul) aus einem EX9200-Switch entfernen, schalten Sie das Host-Subsystem offline.

Das Host-Subsystem führt Switching- und Systemmanagement-Funktionen in einem EX9200-Switch aus.

So schalten Sie ein Host-Subsystem offline:

  1. Ermitteln Sie mit einer der folgenden Methoden, ob es sich bei dem Host-Subsystem um das primäre Subsystem oder um das Backup-Subsystem handelt:

    • Sehen Sie sich die MASTER-LED auf der Frontplatte des RE-Moduls an. Wenn die MASTER-LED dauerhaft grün leuchtet, fungiert das entsprechende Host-Subsystem als primäres Subsystem.

    • Geben Sie den show chassis routing-engine CLI-Befehl ein. Die Ausgabe dieses Befehls zeigt, ob das Host-Subsystem als primäres Subsystem oder als Backup fungiert.

  2. Wenn das Host-Subsystem als primäres Subsystem fungiert, schalten Sie es mit dem request chassis routing-engine master switch Befehl auf Backup um.
  3. Wechseln Sie auf der Konsole oder einem anderen Verwaltungsgerät, das mit der primären Routing-Engine verbunden ist, in den CLI-Betriebsmodus, und geben Sie den request system halt Befehl aus. Mit dem Befehl wird die Routing-Engine ordnungsgemäß heruntergefahren, sodass die Statusinformationen erhalten bleiben.

    Warten Sie, bis auf der Konsole eine Meldung angezeigt wird, die bestätigt, dass das Betriebssystem angehalten wurde.

Anmerkung:

Das Switch-Fabric-Modul (SF-Modul) leitet den Datenverkehr möglicherweise noch ca. 5 Minuten weiter, nachdem der Befehl zum Anhalten des Anforderungssystems ausgegeben wurde.

Ersetzen von SSDs beim EX9200-RE2

Ersetzen von SSDs beim EX9200-RE2

Eine Basiskonfiguration (Einzel-RE-Konfiguration) EX9204- und EX9208-Switch verfügt über ein Host-Subsystem. Eine redundante Konfiguration (Dual-RE-Konfiguration) Die Switches EX9204 und EX9208 verfügen über ein zweites Host-Subsystem. Ein Basiskonfiguration (Einzel-RE-Konfiguration) Der EX9214-Switch verfügt über zwei Host-Subsysteme. Eine redundante Konfiguration (Dual-RE-Konfiguration) Der Switch EX9214 verfügt über ein drittes Host-Subsystem. Jedes Host-Subsystem verfügt über eine Routing-Engine. Ein Switch mit der Basiskonfiguration eines Host-Subsystems hat also eine Routing-Engine; Ein Switch mit einer Basiskonfiguration von zwei Host-Subsystemen hat zwei Routing-Engines usw. (EX9214 hat drei Host-Subsysteme für zwei Routing-Engines.)

Jede EX9200-RE2-Routing-Engine verfügt über zwei Solid-Stage-Laufwerke (SSDs). Die SSDs werden in den Steckplätzen mit den Bezeichnungen SSD1 und SSD2 installiert. Die folgende Abbildung zeigt das Modul EX9200-RE2. Die Steckplätze für Speicherlaufwerke sind in der Abbildung mit 10 gekennzeichnet.

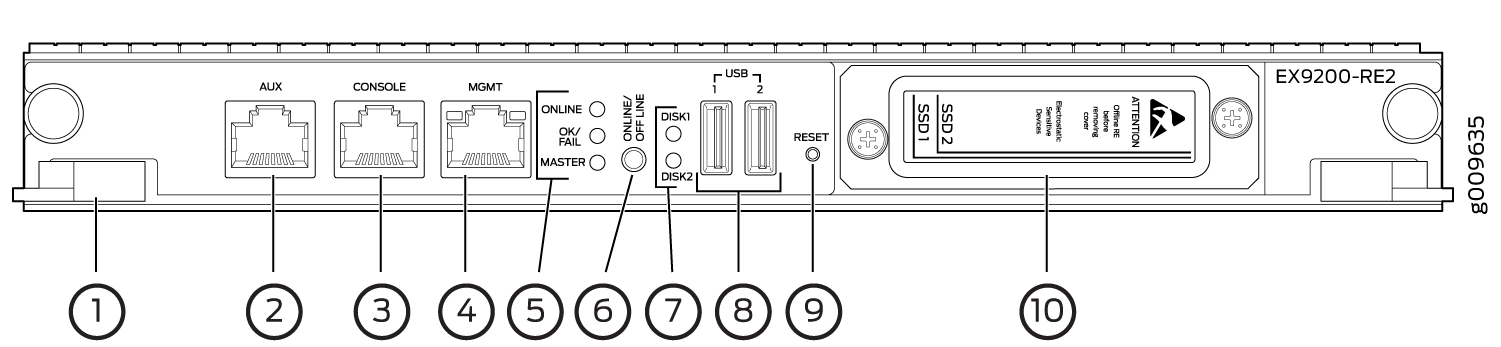

Abbildung 1: EX9200-RE2-Modul in einem EX9200-Switch EX9200-RE2 Module in an EX9200 Switch

  1. Extraktor-Clips

  2. AUX-Anschluss (AUX)

  3. Konsolen-Port (CONSOLE)

  4. Management-Port (MGMT)

  5. LEDs – ONLINE, OK/FAIL und MASTER

  6. ONLINE/OFFLINE-Schaltfläche

  7. SSD-LEDs – DISK1 und DISK2

  8. USB-Anschlüsse – USB1 und USB2

  9. RESET-Taste

  10. SSD-Steckplätze – SSD 1 und SSD 2

Beim Austausch eines SSD-Laufwerks auf einer EX9200-RE2-Routing-Engine auf einer EX9204-, EX9208- und EX9214-Konfiguration durch eine Basiskonfiguration (Einzel-RE-Konfiguration) oder eine redundante Konfiguration (Dual-RE-Konfiguration) besteht das Verfahren aus zwei Schritten, nämlich dem Austausch des SSD-Laufwerks in der Routing-Engine und dem Kopieren von vmhost und Junos OS auf die ersetzte SSD.

Anmerkung:

Problem, show vmhost hardware um die Festplattengröße der SSDs vor und nach dem Upgrade zu überprüfen. Weitere Informationen finden Sie unter show vmhost hardware.
Anmerkung:

Stellen Sie sicher, dass Sie eine bootfähige USB-Festplatte bereithalten, wenn Sie vmhost und Junos OS mit einem USB-Datenträger installieren. Informationen zum Vorbereiten eines startfähigen USB-Datenträgers finden Sie unter Erstellen eines Notfallstartgeräts für Routing-Engines mit VM-Host-Unterstützung.

Ersetzen von SSDs in der Routing-Engine auf EX9204, EX9208 und EX9214 durch Basiskonfiguration (Einzel-RE-Konfiguration)

Anmerkung:

Während des SSD-Upgrade-Vorgangs für einen Switch mit Basiskonfiguration (Single-RE-Konfiguration) eines Host-Subsystems (d. h. mit einer Single-Routing-Engine) kommt es zu einem Datenverkehrsausfall.

So ersetzen Sie SSDs aus dem Switch mit nur einer Routing-Engine:

  1. Schalten Sie die Routing-Engine offline, indem Sie die Schaltfläche ONLINE/OFFLINE drücken. Halten Sie die ONLINE/OFFLINE-Taste gedrückt, bis die LED zu blinken beginnt, und warten Sie, bis alle Routing-Engine-LEDs erloschen sind.

  2. Entfernen Sie die SSDs:

    1. Befestigen Sie ein ESD-Erdungsband an Ihrem bloßen Handgelenk und verbinden Sie das Band mit einem ESD-Punkt am Gerät. Weitere Informationen zu ESD finden Sie unter Verhindern von Schäden durch elektrostatische Entladung im Hardwarehandbuch für Ihren Router.

    2. Lösen Sie die Rändelschraube, mit der die Zugangsklappe vor den Steckplätzen des Speicherlaufwerks gesichert ist, und öffnen Sie die Tür.

    3. Schieben Sie die Verriegelung am Auswerfer in die entriegelte Position.

    4. Schieben Sie das Laufwerk vorsichtig aus dem Steckplatz. Siehe folgende Abbildung.

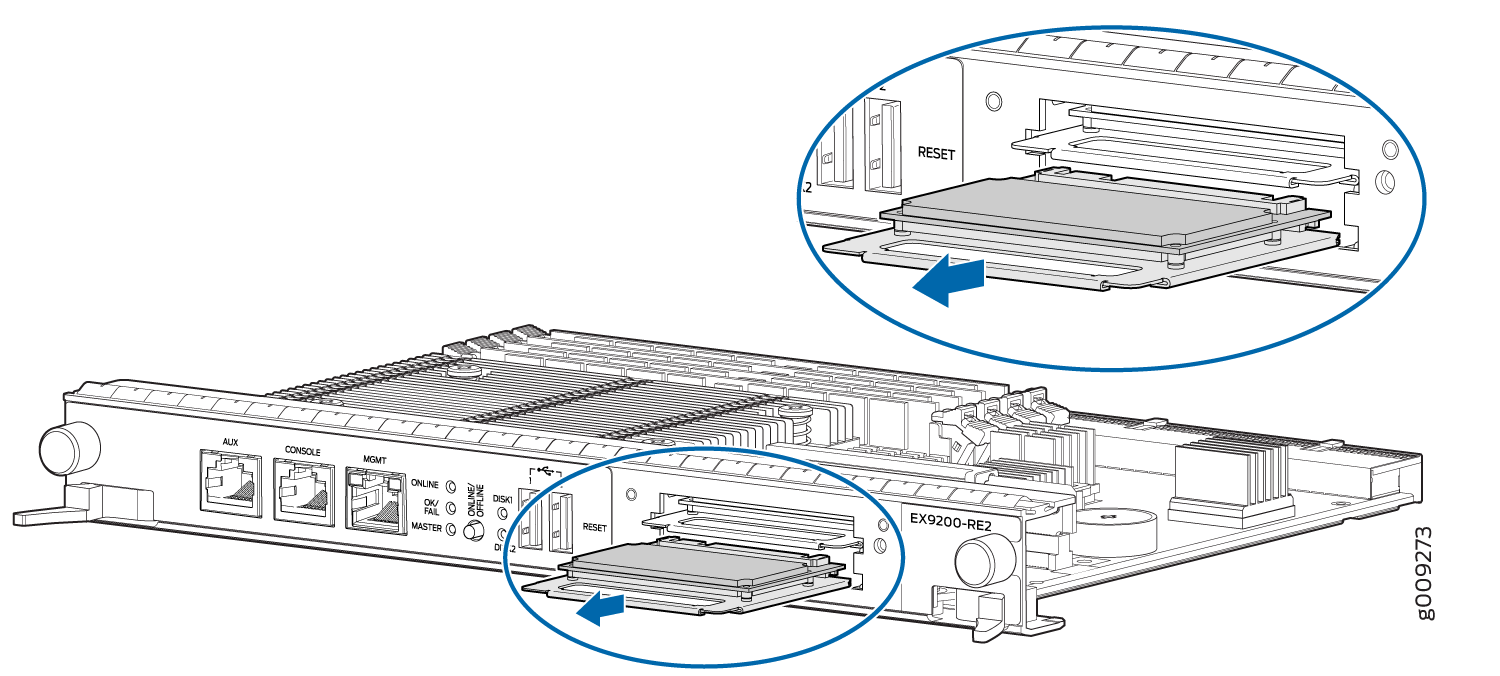

      Abbildung 2: Entfernen einer SSD in der EX9200-RE2-Routing-Engine Removing an SSD in the EX9200-RE2 Routing Engine

  3. Neuinstallation mit den aktualisierten SSDs:

    1. Richten Sie die Seiten des Laufwerks vorsichtig an den Führungen im Steckplatz aus.

    2. Schieben Sie das Laufwerk in den Steckplatz, bis Sie einen Widerstand spüren, und achten Sie dabei sorgfältig darauf, dass es richtig ausgerichtet ist.

    3. Schließen Sie die Zugangstür und ziehen Sie die Rändelschraube fest, um die Tür zu sichern. Siehe folgende Abbildung.

      Abbildung 3: Installieren der SSD in der EX9200-RE2-Routing-Engine Installing the SSD in the EX9200-RE2 Routing Engine

  4. Kopieren Sie Junos OS und vmhost auf die aktualisierten SSDs. Es gibt zwei Möglichkeiten, Junos OS und vmhost auf der Routing-Engine zu installieren.

    • Installieren von Junos OS und vmhost über einen USB-Datenträger

    • Installieren Sie Junos OS und vmhost mit der PXE-Boot-Methode.

    Installieren Sie Junos OS und vmhost über eine USB-Festplatte:

    1. Stecken Sie den USB-Datenträger in den USB-Steckplatz des Routing-Moduls.

    2. Melden Sie sich über die Konsolensitzung bei der Routing-Engine an.

    3. Schalten Sie die Routing-Engine online, indem Sie die ONLINE/OFFLINE-Taste drücken.

    4. Nachdem das Routingmodul vom USB-Stick gestartet wurde, drücken Sie y , wenn Sie auf der Konsole zur Bestätigung Install vmhost and Junos software on Primary and Secondary disk [y/N? aufgefordert werden.

    5. Drücken Sie nach Abschluss der Installation y , wenn Sie aufgefordert werden, den Neustart von der SSD-Festplatte zu bestätigen Reboot now? [y/N]? .

    Anmerkung:

    Informationen zum Vorbereiten eines startfähigen USB-Datenträgers finden Sie unter Erstellen eines Notfallstartgeräts für Routing-Engines mit VM-Host-Unterstützung.

    Installieren Sie Junos OS und vmhost mit der PXEBoot-Methode:

    1. Richten Sie den PXEBoot-Server ein. Weitere Informationen finden Sie unter Kopieren des VM-Hostinstallationspakets auf den PXE-Startserver.

    2. Schalten Sie die Routing-Engine online, indem Sie die ONLINE/OFFLINE-Taste drücken.

    3. Wenn Sie während des Bootvorgangs die Meldung Press Esc for boot options sehen, drücken Sie die Esc-Taste , um die Startoptionen des BIOS-Menüs aufzurufen. Nachdem die Esc-Taste gedrückt wurde, wird die Esc-Taste gedrückt. Go to boot options. wird auf dem Bildschirm angezeigt.

    4. Navigieren Sie mit den Pfeiltasten nach oben oder unten zum Boot-Manager , und drücken Sie die Eingabetaste .

    5. Navigieren Sie mit den Pfeiltasten nach oben oder unten durch die aufgelisteten EFI-Startgeräte, wählen Sie EFI Network 0 für IPv4 aus, um vom PXEboot-Server zu starten, und drücken Sie die Eingabetaste .

    6. Booting `net boot console wird angezeigt und PXEBoot fährt fort.

      Anmerkung:

      Der Startvorgang kann einige Minuten dauern.

    7. Drücken Sie nach dem Starten des Routingmoduls y, wenn Sie auf der Konsole zur Bestätigung Install vmhost and Junos software on Primary and Secondary disk [y/N? aufgefordert werden.

    8. Drücken Sie nach Abschluss der Installation y , wenn Sie aufgefordert werden, den Neustart von der SSD-Festplatte zu bestätigen Reboot now? [y/N]? .

Anmerkung:

Stellen Sie sicher, dass eine Routing-Engine keine Mischung aus 50-GB- und 200-GB-SSDs enthält. Stellen Sie sicher, dass die SSDs auf einer Routing-Engine vom selben Hersteller und nicht von verschiedenen Anbietern stammen. Beide SSDs im Routingmodul müssen vom gleichen Typ sein und die gleiche Festplattenkapazität enthalten. Rüsten Sie also die beiden 50-GB-SSDs auf 200-GB-SSDs auf einmal auf, da der Mixed-Mode-Betrieb nicht unterstützt wird.

Ersetzen von SSDs auf EX9200-RE2 auf EX9204, EX9208 und EX9214 mit redundanter Konfiguration (Dual-RE-Konfiguration)

So ersetzen Sie SSDs in dem Switch, der redundante Routing-Engines verwendet:

  1. Konfigurieren Sie die set chassis redundancy gracefulswitchoverset system commit synchronizeBefehle , und set routing-options nonstop-routing so, um GRES (Graceful Switchover), Commitsynchronisierung (für Nonstop-Routing erforderlich) und Nonstop-Routing (NSR) zu aktivieren.

  2. Schalten Sie die Backup-Routing-Engine offline, indem Sie die ONLINE/OFFLINE-Taste drücken. Halten Sie die ONLINE/OFFLINE-Taste gedrückt, bis die LED zu blinken beginnt, und warten Sie, bis alle Routing-Engine-LEDs erloschen sind.

  3. Entfernen Sie die SSDs aus der Backup-Routing-Engine.

    1. Befestigen Sie ein ESD-Erdungsband an Ihrem bloßen Handgelenk und verbinden Sie das Band mit einem ESD-Punkt am Gerät.

    2. Weitere Informationen zu ESD finden Sie unter Verhindern von Schäden durch elektrostatische Entladung im Hardwarehandbuch für Ihren Router.

    3. Lösen Sie die Rändelschraube, mit der die Zugangstür vor den Steckplätzen des Speicherlaufwerks gesichert ist, und öffnen Sie die Tür.

    4. Schieben Sie die Verriegelung am Auswerfer in die entriegelte Position.

    5. Schieben Sie die Laufwerke vorsichtig aus dem Steckplatz. Siehe folgende Abbildung:

      Abbildung 4: Entfernen einer SSD in der EX9200-RE2-Routing-Engine Removing an SSD in the EX9200-RE2 Routing Engine

  4. Installieren Sie die aktualisierten SSDs:

    1. Richten Sie die Seiten des Laufwerks vorsichtig an den Führungen im Steckplatz aus.

      Siehe folgende Abbildung.

      Abbildung 5: Installieren der SSD in der EX9200-RE2-Routing-Engine Installing the SSD in the EX9200-RE2 Routing Engine

    2. Schieben Sie das Laufwerk in den Steckplatz, bis Sie einen Widerstand spüren, und achten Sie dabei sorgfältig darauf, dass es richtig ausgerichtet ist.

    3. Schließen Sie die Zugangstür und ziehen Sie die Rändelschraube fest, um die Tür zu sichern.

  5. Kopieren Sie Junos OS auf die neu ersetzten SSDs. Es gibt zwei Möglichkeiten, Junos OS und vmhost auf der Routing-Engine zu installieren.

    • Installieren von Junos OS und vmhost über einen USB-Datenträger

    • Installieren Sie Junos OS und vmhost mit der PXE-Boot-Methode.

    Installieren Sie Junos OS und vmhost über eine USB-Festplatte:

    1. Stecken Sie den USB-Datenträger in den USB-Steckplatz des Routing-Moduls.

    2. Melden Sie sich über die Konsolensitzung bei der Routing-Engine an.

    3. Schalten Sie die Routing-Engine online, indem Sie die ONLINE/OFFLINE-Taste drücken.

    4. Nachdem das Routingmodul vom USB-Stick gestartet wurde, drücken Sie y , wenn Sie auf der Konsole zur Bestätigung Install vmhost and Junos software on Primary and Secondary disk [y/N? aufgefordert werden.

    5. Drücken Sie nach Abschluss der Installation y , wenn Sie aufgefordert werden, den Neustart von der SSD-Festplatte zu bestätigen Reboot now? [y/N]? .

    Anmerkung:

    Informationen zum Vorbereiten eines startfähigen USB-Datenträgers finden Sie unter Erstellen eines Notfallstartgeräts für Routing-Engines mit VM-Host-Unterstützung.

    Installieren Sie Junos OS und vmhost mit der PXEBoot-Methode:

    1. Richten Sie den PXEBoot-Server ein. Weitere Informationen finden Sie unter Kopieren des VM-Hostinstallationspakets auf den PXE-Startserver.

    2. Schalten Sie die Routing-Engine online, indem Sie die ONLINE/OFFLINE-Taste drücken.

    3. Wenn Sie während des Bootvorgangs die Meldung Press Esc for boot options sehen, drücken Sie die Esc-Taste , um die Startoptionen des BIOS-Menüs aufzurufen. Nachdem die Esc-Taste gedrückt wurde, wird die Esc-Taste gedrückt. Go to boot options. wird auf dem Bildschirm angezeigt.

    4. Navigieren Sie mit den Pfeiltasten nach oben oder unten zum Boot-Manager , und drücken Sie die Eingabetaste .

    5. Navigieren Sie mit den Pfeiltasten nach oben oder unten durch die aufgelisteten EFI-Startgeräte, wählen Sie EFI Network 0 für IPv4 aus, um vom PXEboot-Server zu starten, und drücken Sie die Eingabetaste .

    6. Booting `net boot console wird angezeigt und PXEBoot fährt fort.

      Anmerkung:

      Der Startvorgang kann einige Minuten dauern.

    7. Drücken Sie nach dem Starten des Routingmoduls y, wenn Sie auf der Konsole zur Bestätigung Install vmhost and Junos software on Primary and Secondary disk [y/N? aufgefordert werden.

    8. Drücken Sie nach Abschluss der Installation y , wenn Sie aufgefordert werden, den Neustart von der SSD-Festplatte zu bestätigen Reboot now? [y/N]? .

  6. Melden Sie sich über die Konsolensitzung bei der Backup-Routing-Engine an.

  7. Schalten Sie die Backup-Routing-Engine online, indem Sie die ONLINE/OFFLINE-Taste drücken.

  8. Nachdem die Backup-Routing-Engine vom USB-Stick gestartet wurde, drücken Sie y, wenn Sie auf der Konsole zur Bestätigung Install vmhost and Junos software on Primary and Secondary disk [y/N?] aufgefordert werden.

  9. Drücken Sie nach Abschluss der Installation y, wenn Sie aufgefordert werden, den Neustart von der SSD-Festplatte zu bestätigen Reboot now? [y/N]? .

  10. Nach dem Start der Backup-Routing-Engine:

    1. Überprüfen Sie, ob die Backup-Routing-Engine online ist, indem Sie die show chassis routing-engine CLI aufrufen.

    2. Überprüfen Sie die Kapazität der neuen SSDs, indem Sie die show vmhost hardware CLI aufrufen.

    3. Geben Sie die Eingabe show vmhost version ein, um zu überprüfen, ob die vmhost-Versionen mit denen der primären Routing-Engine identisch sind.

    4. Führen Sie auf der primären Routing-Engine den Befehl aus commit synchronize .

    5. Wenn zuvor die Konfiguration " Netzwerkdienstemodus: Erweiterte IP" angewendet wurde, wird eine Warnmeldung angezeigt, die auf die Änderungen im Netzwerkdienstemodus hinweist. Führen Sie einen Neustart der Backup-Routing-Engine durch, damit der Netzwerkdienstmodus die erweiterte IP-Adresse anwenden kann.

  11. Stellen Sie sicher, dass beide Routing-Engines (primär und Backup) synchronisiert und für den Switchover bereit sind:

    1. Überprüfen Sie auf der Backup-Routing-Engine die GRES-Bereitschaft, indem Sie die show system switchover CLI eingeben.

    2. Überprüfen Sie auf der primären Routing-Engine den Switchover-Status, indem Sie request chassis routing-engine master switch checkeingeben.

    3. Überprüfen Sie auf der primären Routing-Engine den Replikationsstatus, wenn Nonstop-Routing aktiviert ist, indem Sie die show task replication CLI aufrufen.

  12. Wechseln Sie die aktuelle primäre Routing-Engine zur Backup-Routing-Engine und umgekehrt, indem Sie den request chassis routing-engine master switch Befehl auf der aktuellen primären Routing-Engine ausführen.

  13. Sobald die Routing-Engine, die zuvor die Backup-Routing-Engine war, zur primären Routing-Engine wird und Datenverkehr transportiert, wiederholen Sie die Schritte auf der neuen Backup-Routing-Engine (die zuvor die primäre Routing-Engine war).

Anmerkung:

Stellen Sie sicher, dass die Routing-Engine keine Mischung aus 50-GB- und 200-GB-SSDs enthält. Stellen Sie sicher, dass die SSDs vom selben Hersteller und nicht von verschiedenen Anbietern stammen. Beide SSDs im Routingmodul müssen vom gleichen Typ sein und die gleiche Festplattenkapazität enthalten. Rüsten Sie also die beiden 50-GB-SSDs auf einmal auf 200-GB-SSDs auf.

Stellen Sie sicher, dass das Routing keine 200-GB-SSDs von verschiedenen Anbietern enthält.

SSD-Laufwerk in der Routing-Engine nacheinander austauschen

Während eines Upgrade-Vorgangs müssen Sie beide SSDs gleichzeitig aktualisieren. Es kann jedoch vorkommen, dass beispielsweise eine der beiden 200-GB-SSDs ausfällt und ausgetauscht werden muss. Im Folgenden finden Sie die Anweisungen zum Austausch dieser SSD.

Anmerkung:

Während des SSD-Upgrade-Vorgangs für einen Switch mit der Basiskonfiguration eines Host-Subsystems (d. h. mit einer Routing-Engine) kommt es zu einem Datenverkehrsausfall

So ersetzen Sie eine SSD im Steckplatz mit der Beschriftung:

  1. Datenträger 2

    Datenträger 1

    Stellen Sie sicher, dass kein VMHost %d Boot from alternate disk Alarm im Ausgang angezeigt wird:

    user@host>show chassis alarm

    • Stellen Sie sicher, dass der Router von einem Image von Datenträger 1 gestartet ist und ausgeführt wird. Sichern Sie den aktuell ausgeführten vmhost und Junos OS auf Datenträger 1, um sicherzustellen, dass sowohl auf Festplatte 1 als auch auf Festplatte 2 dieselbe Version von vmhost und Junos OS installiert ist:

      user@host> request vmhost snapshot [partition]

    • Starten Sie den Router von Datenträger 2 neu:

      user@host> request vmhost reboot disk2

    • Prüfen Sie, ob der VMHost %d Boot from alternate disk Alarm im Ausgang vorhanden ist:

      user@host>show chassis alarm

  2. Schalten Sie die Routing-Engine offline, indem Sie die Schaltfläche ONLINE/OFFLINE drücken. Halten Sie die ONLINE/OFFLINE-Taste gedrückt, bis die LED zu blinken beginnt, und warten Sie, bis alle Routing-Engine-LEDs erloschen sind.

  3. Entfernen Sie die SSD:

    1. Befestigen Sie ein ESD-Erdungsband an Ihrem bloßen Handgelenk und verbinden Sie das Band mit einem ESD-Punkt am Gerät. Weitere Informationen zu ESD finden Sie unter Verhindern von Schäden durch elektrostatische Entladung im Hardwarehandbuch für Ihren Router.

    2. Lösen Sie die Rändelschraube, mit der die Zugangsklappe vor den Steckplätzen des Speicherlaufwerks gesichert ist, und öffnen Sie die Tür.

    3. Schieben Sie die Verriegelung am Auswerfer in die entriegelte Position.

    4. Schieben Sie das Laufwerk vorsichtig aus dem Steckplatz. Siehe folgende Abbildung.

      Abbildung 6: Entfernen einer SSD in der EX9200-RE2-Routing-Engine Removing an SSD in the EX9200-RE2 Routing Engine
    Anmerkung:

    Stellen Sie sicher, dass eine Routing-Engine keine Mischung aus 50-GB- und 200-GB-SSDs enthält. Stellen Sie sicher, dass die SSDs auf einer Routing-Engine vom selben Hersteller und nicht von verschiedenen Anbietern stammen. Beide SSDs im Routingmodul müssen vom gleichen Typ sein und die gleiche Festplattenkapazität enthalten.

  4. Installieren Sie die SSD neu:

    1. Richten Sie die Seiten des Laufwerks vorsichtig an den Führungen im Steckplatz aus.

    2. Schieben Sie das Laufwerk in den Steckplatz, bis Sie einen Widerstand spüren, und achten Sie dabei sorgfältig darauf, dass es richtig ausgerichtet ist.

    3. Schließen Sie die Zugangstür und ziehen Sie die Rändelschraube fest, um die Tür zu sichern. Siehe folgende Abbildung.

      Abbildung 7: Installieren der SSD in der EX9200-RE2-Routing-Engine Installing the SSD in the EX9200-RE2 Routing Engine

  5. Kopieren Sie Junos OS auf die neu ersetzte SSD. Es gibt zwei Möglichkeiten, Junos OS und vmhost auf der Routing-Engine zu installieren.

    • Installieren von Junos OS und vmhost über einen USB-Datenträger

    • Installieren Sie Junos OS und vmhost mit der PXE-Boot-Methode.

    Installieren Sie Junos OS und vmhost über eine USB-Festplatte:

    1. Stecken Sie den USB-Datenträger in den USB-Steckplatz des Routing-Moduls.

    2. Melden Sie sich über die Konsolensitzung bei der Routing-Engine an.

    3. Schalten Sie die Routing-Engine online, indem Sie die ONLINE/OFFLINE-Taste drücken.

    4. Nachdem das Routingmodul vom USB-Stick gestartet wurde, drücken Sie y , wenn Sie auf der Konsole zur Bestätigung Install vmhost and Junos software on Primary and Secondary disk [y/N? aufgefordert werden.

    5. Drücken Sie nach Abschluss der Installation y , wenn Sie aufgefordert werden, den Neustart von der SSD-Festplatte zu bestätigen Reboot now? [y/N]? .

    Anmerkung:

    Informationen zum Vorbereiten eines startfähigen USB-Datenträgers finden Sie unter Erstellen eines Notfallstartgeräts für Routing-Engines mit VM-Host-Unterstützung.

    Installieren Sie Junos OS und vmhost mit der PXEBoot-Methode:

    1. Richten Sie den PXEBoot-Server ein. Weitere Informationen finden Sie unter Kopieren des VM-Hostinstallationspakets auf den PXE-Startserver.

    2. Schalten Sie die Routing-Engine online, indem Sie die ONLINE/OFFLINE-Taste drücken.

    3. Wenn Sie während des Bootvorgangs die Meldung Press Esc for boot options sehen, drücken Sie die Esc-Taste , um die Startoptionen des BIOS-Menüs aufzurufen. Nachdem die Esc-Taste gedrückt wurde, wird die Esc-Taste gedrückt. Go to boot options. wird auf dem Bildschirm angezeigt.

    4. Navigieren Sie mit den Pfeiltasten nach oben oder unten zum Boot-Manager , und drücken Sie die Eingabetaste .

    5. Navigieren Sie mit den Pfeiltasten nach oben oder unten durch die aufgelisteten EFI-Startgeräte, wählen Sie EFI Network 0 für IPv4 aus, um vom PXEboot-Server zu starten, und drücken Sie die Eingabetaste .

    6. Booting `net boot console wird angezeigt und PXEBoot fährt fort.

      Anmerkung:

      Der Startvorgang kann einige Minuten dauern.

    7. Drücken Sie nach dem Starten des Routingmoduls y, wenn Sie auf der Konsole zur Bestätigung Install vmhost and Junos software on Primary and Secondary disk [y/N? aufgefordert werden.

    8. Drücken Sie nach Abschluss der Installation y , wenn Sie aufgefordert werden, den Neustart von der SSD-Festplatte zu bestätigen Reboot now? [y/N]? .

Entfernen eines RE-Moduls von einem EX9200-Switch

Bevor Sie mit dem Entfernen eines RE-Moduls beginnen:

VORSICHT:

Bevor Sie ein RE-Modul entfernen, müssen Sie das Hostsubsystem offline schalten. Wenn nur ein RE-Modul im Switch installiert ist, wird der Switch heruntergefahren, wenn das Host-Subsystem offline geschaltet wird.
VORSICHT:

Wenn das zu entfernende RE-Modul als primäre Routing-Engine fungiert, wechseln Sie es zur Backup-Routing-Engine, bevor Sie es entfernen.

Stellen Sie sicher, dass Sie die folgenden Teile und Werkzeuge zur Verfügung haben:

  • ESD-Erdungsband

  • Kreuzschlitzschraubendreher (+) Nummer 1 und 2

  • Antistatischer Beutel oder antistatische Matte

VORSICHT:

Heben Sie das Routing-Engine-Modul (RE-Modul) nicht an, indem Sie die Auswerferhebel gedrückt halten. Die Hebel können das Gewicht des Moduls nicht tragen. Wenn das Modul an den Hebeln angehoben wird, können sich die Hebel verbiegen. Verbogene Hebel verhindern, dass das RE-Modul richtig im Chassis sitzt.

So entfernen Sie ein RE-Modul von einem EX9200-Switch:

  1. Schalten Sie das Host-Subsystem offline. Weitere Informationen hierzu finden Sie unter Offline schalten des Host-Subsystems in einem EX9200-Switch.
  2. Legen Sie den antistatischen Beutel oder die antistatische Matte auf eine flache, stabile Oberfläche.
  3. Befestigen Sie das ESD-Erdungsband an Ihrem bloßen Handgelenk und verbinden Sie es mit einem der ESD-Punkte am Gehäuse.
  4. Vergewissern Sie sich, dass die LEDs des RE-Moduls ausgeschaltet sind.
  5. Lösen Sie die Schrauben auf beiden Seiten des RE-Moduls, indem Sie sie mit dem Schraubendreher gegen den Uhrzeigersinn drehen, bis sie vollständig gelöst sind.
  6. Klappen Sie die Auswerfergriffe nach außen, um das RE-Modul zu lösen.
  7. Fassen Sie das RE-Modul an den Auswerfergriffen und schieben Sie es etwa zur Hälfte aus dem Gehäuse heraus.
  8. Achten Sie darauf, die Leitungen, Stifte oder Lötverbindungen nicht zu berühren, legen Sie eine Hand unter das RE-Modul, um es zu stützen, und schieben Sie es vollständig aus dem Gehäuse.
  9. Legen Sie das RE-Modul in den antistatischen Beutel oder auf die antistatische Matte.
    VORSICHT:

    Stapeln Sie Hardwarekomponenten nicht übereinander, nachdem Sie sie entfernt haben. Legen Sie jede Komponente auf eine antistatische Matte, die auf einer stabilen, ebenen Oberfläche aufliegt.
    Anmerkung:

    Um einen ordnungsgemäßen Luftstrom durch das Gehäuse aufrechtzuerhalten, lassen Sie ein Switch Fabric-Modul (SF-Modul), das im Gehäuse installiert ist, nicht über einen längeren Zeitraum ohne RE-Modul im Gehäuse installiert. Wenn Sie ein RE-Modul entfernen, installieren Sie so schnell wie möglich ein Ersatz-RE-Modul.

Abbildung 8 zeigt das Entfernen eines RE-Moduls aus einem EX9204-Switch. Die Vorgehensweise ist für alle EX9200-Switches gleich.

Abbildung 8: Entfernen eines RE-Moduls aus einem EX9200-Switch Removing an RE Module from an EX9200 Switch

Installieren eines RE-Moduls in einem EX9200-Switch

Bevor Sie mit der Installation eines RE-Moduls in einem EX9200-Switch beginnen:

Stellen Sie sicher, dass Sie die folgenden Teile und Werkzeuge zur Verfügung haben, um ein RE-Modul zu installieren:

  • ESD-Erdungsband

  • Kreuzschlitzschraubendreher (+) Nummer 1 und 2

Das Routing-Engine-Modul (RE-Modul) in einem EX9200-Switch ist eine im laufenden Betrieb eingesetzte und im laufenden Betrieb entfernbare vor Ort austauschbare Komponente (Field Replace-Replaceable Unit, FRU). Sie können ihn bei laufendem Betrieb des Switches entfernen und ersetzen, ohne die Stromversorgung des Switches zu unterbrechen oder die Schaltfunktionen zu unterbrechen. Jedes RE-Modul wird horizontal in einem Switch-Fabric-Modul (SF-Modul) installiert, das im Switch installiert ist.

Anmerkung:

In einem EX9214-Switch dürfen Sie ein RE-Modul nur in den SF-Modulen installieren, die in den Steckplätzen 7 und 8 mit den Bezeichnungen 0 und 1 installiert sind.
VORSICHT:

Heben Sie das RE-Modul nicht an, indem Sie die Auswerfergriffe festhalten. Die Auswerfergriffe können das Gewicht des Moduls nicht tragen. Das Anheben der Auswerfergriffe an den Hebeln kann zu einer Verbiegung der Hebel führen, und die verbogenen Auswerfergriffe verhindern, dass das RE-Modul richtig im Gehäuse sitzt.

So installieren Sie ein RE-Modul in einem EX9200-Switch:

  1. Befestigen Sie das ESD-Erdungsband an Ihrem bloßen Handgelenk und verbinden Sie es mit einem der ESD-Punkte am Gehäuse.
  2. Achten Sie darauf, die Leitungen, Stifte oder Lötverbindungen nicht zu berühren, und ziehen Sie das RE-Modul aus der Tasche.
  3. Stellen Sie sicher, dass sich die Auswerfergriffe nicht in der verriegelten Position befinden. Klappen Sie bei Bedarf die Auswerfergriffe nach außen.
  4. Legen Sie eine Hand unter das RE-Modul, um es zu stützen.
  5. Richten Sie die Seiten des RE-Moduls vorsichtig an den Führungen im RE-Modulsteckplatz am SF aus.
  6. Schieben Sie das RE-Modul in das SF-Modul, bis Sie einen Widerstand spüren, und drücken Sie dann die Frontplatte des RE-Moduls ein, bis es in die Anschlüsse einrastet.
    VORSICHT:

    Eine falsche Ausrichtung der Routing-Engine auf den Führungen kann die Komponenten auf der Rückseite der Routing-Engine beschädigen.
  7. Drücken Sie beide Auswerfergriffe nach innen, um das RE-Modul einzusetzen.
  8. Ziehen Sie die Schrauben, eine auf jeder Seite des RE-Moduls, mit einem Schraubendreher fest.
  9. Verbinden Sie die Kabel des Verwaltungsgeräts mit dem RE-Modul.

    Das Hochfahren des RE-Moduls kann mehrere Minuten dauern.

    Überprüfen Sie nach dem Booten des RE-Moduls, ob es korrekt installiert ist, indem Sie die LEDs RE0 und RE1 auf der Craft-Schnittstelle überprüfen. Wenn der Switch in Betrieb ist und die Routing-Engine ordnungsgemäß funktioniert, leuchtet die ONLINE-LED dauerhaft grün. Wenn die FAIL-LED stattdessen dauerhaft rot leuchtet, entfernen Sie das RE-Modul und installieren Sie es erneut. Wenn die FAIL-LED immer noch dauerhaft rot leuchtet, funktioniert das RE-Modul nicht richtig. Wenden Sie sich an Ihren Kundendienstmitarbeiter.

    Sie können den show chassis routing-engine Befehl verwenden, um den Status von Routing-Modulen zu überprüfen.

Abbildung 9 zeigt die Installation eines RE-Moduls in einem EX9204-Switch. Die Vorgehensweise ist für alle EX9200-Switches gleich.

Abbildung 9: Installieren eines RE-Moduls in einem EX9200-Switch Installing an RE Module in an EX9200 Switch
Anmerkung:

Wenn Sie einen Juniper J-Care-Servicevertrag haben, melden Sie jede Ergänzung, Änderung oder Aktualisierung von Hardwarekomponenten unter https://www.juniper.net/customers/support/tools/updateinstallbase/ an. Wenn Sie dies nicht tun, kann dies zu erheblichen Verzögerungen führen, wenn Sie Ersatzteile benötigen. Dieser Hinweis gilt nicht, wenn Sie vorhandene Komponenten durch denselben Komponententyp ersetzen.

Siehe auch

Aufrüsten von EX9200-SF auf EX9200-SF2

Gehen Sie folgendermaßen vor, wenn Sie für einen EX9200-Switch das ursprüngliche SF-Modul EX9200-SF mit dem Hochgeschwindigkeits-SF-Modul EX9200-SF2 aufrüsten möchten:

Vorbereiten des EX9200-Switches für ein EX9200-SF2-Upgrade

So bereiten Sie den Switch für das Upgrade vor:

  1. Vergewissern Sie sich, dass auf dem System Junos OS Version 14.1 oder höher ausgeführt wird, indem Sie den show version Befehl auf dem Switch ausführen.
    Anmerkung:

    Der EX9200-SF2 wird nur unter Junos OS Version 14.1 oder höher unterstützt.

    Die neueste Software sorgt vor dem Upgrade für ein fehlerfreies System, d. h. ein System, das Routing-Engines, Steuerplatinen und FPCs umfasst.

  2. Wenn auf dem System Junos OS Version 14.1 oder höher NICHT ausgeführt wird, aktualisieren Sie die Software jetzt.

    Informationen zum Überprüfen und Aktualisieren von Junos OS finden Sie im Junos OS Installations- und Upgrade-Handbuch.

Ausschalten des Switches

Sie müssen den Switch vor der Installation des EX9200-SF2 ausschalten. Siehe Ausschalten eines EX9200-Switches.

Entfernen einer Routing-Engine von einem EX9200-SF-Modul

So entfernen Sie eine Routing-Engine aus dem EX9200-SF:

  1. Entfernen Sie die Kabel, die mit der Routing-Engine verbunden sind.
  2. Legen Sie einen elektrostatischen Beutel oder eine antistatische Matte auf eine flache, stabile Oberfläche.
  3. Befestigen Sie ein Erdungsband zum Schutz vor elektrostatischer Entladung (ESD) an Ihrem bloßen Handgelenk und verbinden Sie das Armband mit einem der ESD-Punkte am Gehäuse.
  4. Lösen Sie die unverlierbaren Schrauben an der Ober- und Unterseite der Routing-Engine.
  5. Klappen Sie die Auswerfergriffe nach außen, um die Routing-Engine zu entfernen.
  6. Fassen Sie die Routing-Engine an den Auswerfergriffen und schieben Sie sie etwa zur Hälfte aus dem Gehäuse heraus.
  7. Platzieren Sie eine Hand unter der Routing-Engine, um sie zu stützen, und schieben Sie sie vollständig aus dem Gehäuse.
  8. Legen Sie die Routing-Engine auf die antistatische Matte.

Ersetzen des EX9200-SF durch den EX9200-SF2

So ersetzen Sie den vorhandenen EX9200-SF durch den EX9200-SF2:

  1. Befestigen Sie ein Erdungsband zum Schutz vor elektrostatischer Entladung (ESD) an Ihrem bloßen Handgelenk und verbinden Sie das Armband mit einem der ESD-Punkte am Gehäuse.
  2. Entfernen und ersetzen Sie den Offline-EX9200-SF durch den EX9200-SF2.

Installieren einer Routing-Engine in einem EX9200-SF2

So installieren Sie eine Routing-Engine in einem EX9200-SF2:

  1. Befestigen Sie ein Erdungsband zum Schutz vor elektrostatischer Entladung (ESD) an Ihrem bloßen Handgelenk und verbinden Sie das Armband mit einem der ESD-Punkte am Gehäuse.
  2. Stellen Sie sicher, dass sich die Auswerfergriffe nicht in der verriegelten Position befinden. Klappen Sie bei Bedarf die Auswerfergriffe nach außen.
  3. Platzieren Sie eine Hand unter der Routing-Engine, um sie zu stützen.
  4. Richten Sie die Seiten der Routing-Engine vorsichtig an den Führungen in der Öffnung des SF2 aus.
  5. Schieben Sie die Routing-Engine in den EX9200-SF2, bis Sie einen Widerstand spüren, und drücken Sie dann auf die Frontplatte der Routing-Engine, bis sie in die Anschlüsse einrastet.
    VORSICHT:

    Eine falsche Ausrichtung der Routing-Engine auf den Führungen kann die Komponenten auf der Rückseite der Routing-Engine beschädigen.
  6. Drücken Sie beide Auswerfergriffe nach innen, um die Routing-Engine einzusetzen.
  7. Ziehen Sie die unverlierbaren Schrauben an der Ober- und Unterseite der Routing-Engine fest.
  8. Verbinden Sie die Kabel des Verwaltungsgeräts mit der Routing-Engine.

Einschalten des Switches

Weitere Informationen finden Sie unter Einschalten eines EX9200-Switches mit Wechselstrom oder Einschalten eines Gleichstrom-Switches der EX9200-Serie.

Abschließen des Upgrades für EX9200-SF2

So schließen Sie den Upgrade-Vorgang ab:

  1. Vergewissern Sie sich, dass die Installation erfolgreich war und der EX9200-SF2 online ist, indem Sie den show chassis environment cb folgenden Befehl eingeben:

    Andere Details wie Temperatur, Leistung usw. werden zusammen mit dem Status ebenfalls angezeigt.

  2. Vergewissern Sie sich, dass die Fabric-Ebenen korrekt online geschaltet werden, indem Sie den show chassis fabric summary folgenden Befehl eingeben:
  3. Vergewissern Sie sich, dass die Backup-Routing-Engine wieder online ist, indem Sie den show chassis routing-engine 1 folgenden Befehl eingeben:
  4. Vergewissern Sie sich, dass die EX9200-SF2s in der Ausgabe des show chassis hardware Befehls angezeigt werden:

Aufrüsten auf einen EX9200-SF3

Wenn Sie ein Upgrade von einem älteren SF-Modul auf den EX9200-SF3 durchführen, muss die Routing-Engine auf die erste unterstützte Junos-Version für den EX9200-SF3 (20.3.R1) aktualisiert werden, bevor Sie sie im EX9200-SF3 installieren. Außerdem wird empfohlen, den Wiederherstellungssnapshot mit dem Image 20.3R1 oder höher zu aktualisieren, bevor Sie mit dem Upgrade beginnen. Wenn die Routing-Engine nicht vom primären Image starten kann, versucht sie, vom Wiederherstellungsimage zu starten. Da das ältere Wiederherstellungs-Image den EX9200-SF3 nicht unterstützt, stürzt die Routing-Engine ab, wenn sie versucht, vom alten Wiederherstellungs-Image zu starten.

VORSICHT:

Wenn Sie die Routing-Engine an den EX9200-SF3 anschließen, ohne vorher ein Upgrade von Junos auf 20.3R1 oder höher durchzuführen, stürzt Junos möglicherweise ab und ruft eine db Eingabeaufforderung auf. In diesem Fall müssen Sie den Router wiederherstellen, indem Sie das Junos-Software-Image für 20.3R1 oder höher kopieren und dann vom USB-Laufwerk booten, um 20.3R1 Junos auf dem EX9200-SF3 zu installieren. Durch die USB-Installation werden die Routerkonfiguration und alle Benutzerdateien auf der Routing-Engine gelöscht.

Vorbereiten des EX9200-Switches für ein EX9200-SF3-Upgrade

So bereiten Sie den Switch für das Upgrade vor:

  1. Vergewissern Sie sich, dass auf dem System Junos OS Version 20.3R1 oder höher ausgeführt wird, indem Sie den show version Befehl auf dem Switch ausführen.
  2. Wenn auf dem System NICHT Junos OS Version 20.3R1 oder höher ausgeführt wird, aktualisieren Sie die Software jetzt.

    Informationen zum Überprüfen und Aktualisieren von Junos OS finden Sie im Junos OS Installations- und Upgrade-Handbuch.

Ausschalten des Switches

Sie müssen den Switch vor der Installation des EX9200-SF3 ausschalten. Siehe Ausschalten eines EX9200-Switches.

Entfernen einer Routing-Engine aus einem SF-Modul

So entfernen Sie eine Routing-Engine aus einem SF-Modul:

  1. Entfernen Sie die Kabel, die mit der Routing-Engine verbunden sind.
  2. Legen Sie einen elektrostatischen Beutel oder eine antistatische Matte auf eine flache, stabile Oberfläche.
  3. Befestigen Sie ein Erdungsband zum Schutz vor elektrostatischer Entladung (ESD) an Ihrem bloßen Handgelenk und verbinden Sie das Armband mit einem der ESD-Punkte am Gehäuse.
  4. Lösen Sie die unverlierbaren Schrauben an der Ober- und Unterseite der Routing-Engine.
  5. Klappen Sie die Auswerfergriffe nach außen, um die Routing-Engine zu entfernen.
  6. Fassen Sie die Routing-Engine an den Auswerfergriffen und schieben Sie sie etwa zur Hälfte aus dem Gehäuse heraus.
  7. Platzieren Sie eine Hand unter der Routing-Engine, um sie zu stützen, und schieben Sie sie vollständig aus dem Gehäuse.
  8. Legen Sie die Routing-Engine auf die antistatische Matte.

Ersetzen des EX9200-SF oder EX9200-SF2 durch den EX9200-SF3

So ersetzen Sie das vorhandene SF-Modul durch den EX9200-SF3:

  1. Befestigen Sie ein Erdungsband zum Schutz vor elektrostatischer Entladung (ESD) an Ihrem bloßen Handgelenk und verbinden Sie das Armband mit einem der ESD-Punkte am Gehäuse.
  2. Entfernen Sie das Offline-SF-Modul und ersetzen Sie es durch den EX9200-SF3.

Installieren einer Routing-Engine in einem EX9200-SF3

So installieren Sie eine Routing-Engine in einem EX9200-SF3:

  1. Befestigen Sie ein Erdungsband zum Schutz vor elektrostatischer Entladung (ESD) an Ihrem bloßen Handgelenk und verbinden Sie das Armband mit einem der ESD-Punkte am Gehäuse.
  2. Stellen Sie sicher, dass sich die Auswerfergriffe nicht in der verriegelten Position befinden. Klappen Sie bei Bedarf die Auswerfergriffe nach außen.
  3. Platzieren Sie eine Hand unter der Routing-Engine, um sie zu stützen.
  4. Richten Sie die Seiten der Routing-Engine vorsichtig mit den Führungen in der Öffnung des EX9200-SF3 aus.
  5. Schieben Sie die Routing-Engine in den EX9200-SF3, bis Sie einen Widerstand spüren, und drücken Sie dann auf die Frontplatte der Routing-Engine, bis sie in die Anschlüsse einrastet.
  6. Drücken Sie beide Auswerfergriffe nach innen, um die Routing-Engine einzusetzen.
  7. Ziehen Sie die unverlierbaren Schrauben an der Ober- und Unterseite der Routing-Engine fest.
  8. Verbinden Sie die Kabel des Verwaltungsgeräts mit der Routing-Engine.

Einschalten des Switches

Weitere Informationen finden Sie unter Einschalten eines EX9200-Switches mit Wechselstrom oder Einschalten eines Gleichstrom-Switches der EX9200-Serie.

Abschließen des Upgrades für EX9200-SF3

So schließen Sie den Upgrade-Vorgang ab:

  1. Vergewissern Sie sich, dass die Installation erfolgreich war und der EX9200-SF3 online ist, indem Sie den show chassis environment cb folgenden Befehl eingeben:

    Andere Details wie Temperatur, Leistung usw. werden zusammen mit dem Status ebenfalls angezeigt.

  2. Vergewissern Sie sich, dass die Fabric-Ebenen korrekt online geschaltet werden, indem Sie den show chassis fabric summary folgenden Befehl eingeben:
  3. Vergewissern Sie sich, dass die Backup-Routing-Engine wieder online ist, indem Sie den show chassis routing-engine 1 folgenden Befehl eingeben:
  4. Vergewissern Sie sich, dass die EX9200-SF3s in der Ausgabe des show chassis hardware Befehls angezeigt werden:

Entfernen eines SF-Moduls von einem EX9200-Switch

Bevor Sie mit dem Entfernen eines SF-Moduls beginnen:

Stellen Sie sicher, dass Sie die folgenden Teile und Werkzeuge zur Verfügung haben:

  • ESD-Erdungsband

  • Antistatischer Beutel oder antistatische Matte

  • Ersatz-SF-Modul oder Abdeckplatte für den Steckplatz

Sie müssen das Switch-Fabric-Modul (SF-Modul) von einem EX9200-Switch entfernen, wenn Sie das Modul austauschen müssen oder wenn Sie die Switch-Komponenten entfernen müssen, bevor Sie das Gehäuse ohne Verwendung eines mechanischen Lifts bewegen. Sie können das SF-Modul und das Routing-Engine-Modul (RE-Modul) als Einheit oder das RE-Modul separat entfernen.

Anmerkung:

Heben Sie das SF-Modul nicht an, indem Sie die Auswerferhebel gedrückt halten. Die Hebel können das Gewicht des Moduls nicht tragen. Wenn Sie die Module an den Hebeln anheben, können sich die Hebel verbiegen. Verbogene Hebel verhindern, dass das SF-Modul richtig im Gehäuse sitzt.
VORSICHT:

Bevor Sie ein SF-Modul ersetzen, müssen Sie das Host-Subsystem offline schalten. Wenn nur ein Host-Subsystem vorhanden ist, wird der Switch heruntergefahren, wenn das Host-Subsystem offline geschaltet wird.

So entfernen Sie ein SF-Modul:

  1. Schalten Sie das Host-Subsystem offline. Weitere Informationen hierzu finden Sie unter Offline schalten des Host-Subsystems in einem EX9200-Switch.
  2. Legen Sie den antistatischen Beutel oder die antistatische Matte auf eine flache, stabile Oberfläche.
  3. Befestigen Sie das ESD-Erdungsband an Ihrem bloßen Handgelenk und verbinden Sie es mit dem ESD-Punkt am Gehäuse.
  4. Drehen Sie die Auswerfergriffe gleichzeitig gegen den Uhrzeigersinn, um das SF-Modul zu lösen.
  5. Fassen Sie die Auswerfergriffe an und schieben Sie das SF-Modul etwa zur Hälfte aus dem Gehäuse heraus.
  6. Legen Sie eine Hand unter das SF-Modul, um es zu stützen, und schieben Sie es vollständig aus dem Gehäuse. Legen Sie es auf die antistatische Matte.
    VORSICHT:

    Stapeln Sie Hardwarekomponenten nicht übereinander, nachdem Sie sie entfernt haben. Legen Sie jede Komponente auf eine antistatische Matte, die auf einer stabilen, ebenen Oberfläche aufliegt.
  7. Wenn Sie das SF-Modul nicht ersetzen, installieren Sie eine Abdeckplatte über dem leeren Steckplatz.

Abbildung 10 zeigt das Entfernen eines SF-Moduls aus einem EX9208-Switch. Die Vorgehensweise ist für alle EX9200-Switches gleich.

Abbildung 10: Entfernen eines SF-Moduls aus einem EX9200-Switch Removing an SF Module from an EX9200 Switch

Installieren eines SF-Moduls in einem EX9200-Switch

Bevor Sie mit der Installation eines SF-Moduls beginnen:

Stellen Sie sicher, dass Sie die folgenden Teile und Werkzeuge zur Verfügung haben:

  • ESD-Erdungsband

Das Switch-Fabric-Modul (SF-Modul) in einem EX9200-Switch ist eine im laufenden Betrieb ein- und im laufenden Betrieb entfernbare FRU (Field-Replaceable Unit) vor Ort austauschbare Komponente. Sie können ihn bei laufendem Betrieb des Switches entfernen und austauschen, ohne die Stromversorgung des Switches zu unterbrechen oder die Schaltfunktionen zu unterbrechen.

Anmerkung:

Heben Sie das SF-Modul nicht an, indem Sie die Auswerfergriffe festhalten. Die Auswerfergriffe können das Gewicht des Moduls nicht tragen. Das Anheben des Moduls an den Auswerfergriffen kann dazu führen, dass sich die Auswerfergriffe verbiegen. Verbogene Auswerfergriffe verhindern, dass das SF-Modul richtig im Gehäuse sitzt.

So installieren Sie ein SF-Modul:

  1. Befestigen Sie das ESD-Erdungsband an Ihrem bloßen Handgelenk und verbinden Sie es mit einem der ESD-Punkte am Gehäuse.
  2. Wenn der Schlitz mit einer Abdeckplatte versehen ist, drehen Sie die Auswerfergriffe gleichzeitig gegen den Uhrzeigersinn, um die Abdeckplatte zu lösen.
  3. Fassen Sie die Auswerfergriffe an und schieben Sie die Abdeckplatte aus dem Gehäuse. Bewahren Sie die Abdeckplatte für die spätere Verwendung auf.
  4. Achten Sie darauf, die Kabel, Stifte oder Lötverbindungen nicht zu berühren, und ziehen Sie das SF-Modul aus der Tasche.
  5. Drehen Sie die Auswerfergriffe in eine vertikale Position.
  6. Richten Sie die Seiten des SF-Moduls an den Führungen im Inneren des Gehäuses aus.
  7. Achten Sie darauf, dass das Modul korrekt ausgerichtet bleibt, und schieben Sie das SF-Modul in das Gehäuse, bis Sie einen Widerstand spüren.
  8. Drehen Sie beide Auswerfergriffe gleichzeitig im Uhrzeigersinn, bis das SF-Modul vollständig sitzt. Platzieren Sie die Auswerfergriffe in der richtigen Position, horizontal und in Richtung Mitte der Platine.
  9. Vergewissern Sie sich, dass das SF-Modul richtig installiert ist und normal funktioniert, indem Sie die LEDs auf der Frontplatte des SF-Moduls überprüfen.

    • Die OK/FAIL-LED leuchtet einige Minuten nach der erfolgreichen Installation des SF-Moduls dauerhaft grün.

    • Wenn die OK/FAIL-LED rot leuchtet, entfernen Sie das SF-Modul und installieren Sie es erneut. Wenn die OK/FAIL-LED immer noch rot oder ausgeschaltet ist, funktioniert das SF-Modul nicht richtig. Wenden Sie sich an Ihren Kundendienstmitarbeiter.

  10. Überprüfen Sie den Status der SF mit dem show chassis environment cb folgenden Befehl:
    Anmerkung:

    Der Ausgang stammt von einem EX9208-Switch. Die Ausgabe ist bei allen EX9200-Switches ähnlich.

Abbildung 11 zeigt die Installation eines SF-Moduls in einem EX9208-Switch. Die Vorgehensweise ist für alle EX9200-Switches gleich.

Abbildung 11: Installieren eines SF-Moduls in einem EX9200-Switch Installing an SF Module in an EX9200 Switch
Anmerkung:

Wenn Sie einen Juniper J-Care-Servicevertrag haben, melden Sie jede Ergänzung, Änderung oder Aktualisierung von Hardwarekomponenten unter https://www.juniper.net/customers/support/tools/updateinstallbase/ an. Wenn Sie dies nicht tun, kann dies zu erheblichen Verzögerungen führen, wenn Sie Ersatzteile benötigen. Dieser Hinweis gilt nicht, wenn Sie vorhandene Komponenten durch denselben Komponententyp ersetzen.

Siehe auch

Host-Subsystem in EX9200-Switches verwalten

Zweck

Um die optimale Leistung eines EX9200-Switches zu erzielen, überprüfen Sie den Zustand des Host-Subsystems. Das Host-Subsystem besteht aus einer Switch-Fabric und einer Routing-Engine. Das Routing-Engine-Modul (RE-Modul) wird direkt in einem Switch-Fabric-Modul (SF-Modul) installiert.

Aktion

In regelmäßigen Abständen:

  • Überprüfe die LEDs auf der Craft-Oberfläche, um Informationen über den Status der Routing-Engines anzuzeigen.

  • Überprüfen Sie die LEDs auf der Frontplatte des SF-Moduls.

  • Überprüfen Sie die LEDs auf der Frontplatte des RE-Moduls.

  • Um den Status der Routing-Engines zu überprüfen, geben Sie den show chassis routing-engine Befehl ein. Die Ausgabe sieht in etwa wie folgt aus:

    Der Ausgang stammt von einem EX9208-Switch. Die Ausgabe ist bei allen EX9200-Switches ähnlich.

  • Um den Status der Switch-Fabrics zu überprüfen, geben Sie den folgenden show chassis environment cb Befehl ein. Die Ausgabe sieht in etwa wie folgt aus:

    Der Ausgang stammt von einem EX9208-Switch. Die Ausgabe ist bei allen EX9200-Switches ähnlich.

Um den Status einer bestimmten Switch-Fabric zu überprüfen, geben Sie den show chassis environment cb Befehl ein, und geben Sie die Steckplatznummer der SF an. Die Ausgabe sieht in etwa wie folgt aus:

Der Ausgang stammt von einem EX9208-Switch. Die Ausgabe ist bei allen EX9200-Switches ähnlich.

Weitere Informationen zur Verwendung der CLI finden Sie in der Junos OS-Dokumentation.
