EX4650 Kühlsystem
Das Kühlsystem in einem EX4650-Switch besteht aus fünf Lüftermodulen und jedes Netzteil verfügt über eigene Lüfter. Der Schalter kann so eingestellt werden, dass er in einer von zwei Luftstromrichtungen arbeitet, abhängig von den im Switch installierten Lüftermodulen und Netzteilen.
Back-to-Front-Luftstrom (Luft tritt durch die Rückseite des Schalters ein), gekennzeichnet durch das Label AIR IN (AFI)
Von vorne nach hinten (Luftaustritt durch die Rückseite des Schalters), gekennzeichnet durch das Etikett AIR OUT (AFO)
Mischen Sie AFI- und AFO-Lüfter und Netzteile nicht im selben Gehäuse.
Lüftermodule
Bei den Lüftermodulen in EX4650-Switches handelt es sich um Hot-Insert- und Hot-Remove-FRUs. Diese Lüftermodule sind für eine der beiden verfügbaren Luftströmungsrichtungen (Airflow In oder Airflow Out) ausgelegt. Die Lüftermodule sind ebenfalls farbcodiert, um die Luftstromrichtung anzuzeigen. Die Lüftermodule werden in den Steckplätzen der Lüftermodule zwischen dem Managementpanel und den Netzteilen installiert.
Abbildung 1 zeigt das Lüftermodul EX4650.
Die fünf Lüftermodule sind von 0 bis 4 nummeriert und werden von links nach rechts gezählt. Jeder Steckplatz für Lüftermodule hat ein Lüftersymbol und eine LED daneben.
Sie dürfen jeweils nur ein Lüftermodul zum Austausch von der Rückseite des Gehäuses entfernen. Der Schalter arbeitet während des Austauschs des Lüftermoduls für einen begrenzten Zeitraum (30 Sekunden) ohne thermische Abschaltung weiter.
Alle fünf Lüftermodule müssen installiert sein, damit der Switch optimal funktioniert.
Die Lüftermodule sind in vier Modellen erhältlich, die unterschiedliche Luftstromrichtungen haben – von hinten nach vorne (Luft tritt durch die Rückseite des Schalters ein), gekennzeichnet durch das Etikett AFI und blaue Farbe, und von vorne nach hinten (Luftaustritt durch die Rückseite des Schalters), gekennzeichnet durch das Etikett AFO und orangefarbene Farbe. Tabelle 1 listet die verfügbaren Lüftermodulmodelle und die Richtung des Luftstroms auf.
Lüfter-Modul |
Etikett auf dem Lüftermodul |
Farbe des Lüftermoduls |
Richtung des Luftstroms im Lüftermodul |
Stromversorgungen |
|---|---|---|---|---|
QFX5110-FANAFO |
AFO |
Orange |
Von vorne nach hinten – der Lufteinlass zur Kühlung des Gehäuses erfolgt durch die Lüftungsschlitze an der Vorderseite des Gehäuses, und die heiße Luft tritt durch die Lüftungsschlitze an der Rückseite des Gehäuses ab. |
Sie dürfen nur Netzteile mit AIR OUT(AFO)-Aufklebern in Switches mit Lüftermodulen mit AIR OUT-Aufklebern installieren. |
QFX5110-FANAFI |
AFI |
Blau |
Von hinten nach vorne: Der Lufteinlass zur Kühlung des Gehäuses erfolgt durch die Lüftungsschlitze an der Rückseite des Gehäuses und die Heißluft tritt durch die Lüftungsschlitze an der Vorderseite des Gehäuses ab. |
Sie dürfen nur Netzteile mit AIR IN(AFI)-Kennzeichnungen in Switches installieren, die über Lüftermodule mit AIR IN-Beschriftungen verfügen. |
Luftstromrichtung bei EX4650-Switch-Modellen
Tabelle 2 zeigt die Richtung des Luftstroms bei EX4650-Switch-Modellen im Auslieferungszustand.
Modellnummer |
Lüftermodule und Netzteil |
Richtung des Luftstroms |
|---|---|---|
EX4650-48Y-AFO |
Der Switch wird mit fünf Lüftermodulen und zwei AC-Netzteilen geliefert, die jeweils mit der Bezeichnung AIR OUT (AFO) versehen sind. |
Von vorne nach hinten, d. h. der Lufteinlass zur Kühlung des Gehäuses erfolgt durch die Lüftungsschlitze an der Vorderseite des Gehäuses und die Heißluft tritt durch die Lüftungsschlitze an der Rückseite des Gehäuses aus. |
EX4650-48Y-AFI |
Der Switch wird mit fünf Lüftermodulen und zwei AC-Netzteilen geliefert, die jeweils mit der Bezeichnung AIR IN (AFI) versehen sind. |
Von hinten nach vorne, d. h. der Lufteinlass zur Kühlung des Gehäuses erfolgt durch die Lüftungsschlitze an der Rückseite des Gehäuses und die heiße Luft tritt durch die Lüftungsschlitze an der Vorderseite des Gehäuses aus. |
EX4650-48Y-DC-AFO |
Der Switch wird mit fünf Lüftermodulen und zwei DC-Netzteilen geliefert, die jeweils mit der Bezeichnung AIR OUT (AFO) versehen sind. |
Von vorne nach hinten, d. h. der Lufteinlass zur Kühlung des Gehäuses erfolgt durch die Lüftungsschlitze an der Vorderseite des Gehäuses und die Heißluft tritt durch die Lüftungsschlitze an der Rückseite des Gehäuses aus. |
EX4650-48Y-DC-AFI |
Der Switch wird mit fünf Lüftermodulen und zwei DC-Netzteilen geliefert, die jeweils mit der Bezeichnung AIR IN (AFI) versehen sind. |
Von hinten nach vorne, d. h. der Lufteinlass zur Kühlung des Gehäuses erfolgt durch die Lüftungsschlitze an der Rückseite des Gehäuses und die heiße Luft tritt durch die Lüftungsschlitze an der Vorderseite des Gehäuses aus. |
Nicht mischen:
Nicht mischen:
AC- und DC-Netzteile im selben Gehäuse.
Netzteile mit unterschiedlichen Luftstromkennzeichnungen (AFI und AFO) im selben Gehäuse.
Netzteile und Lüftermodule mit unterschiedlichen Luftstromkennzeichnungen (AFI) und (AFO)) im selben Gehäuse.

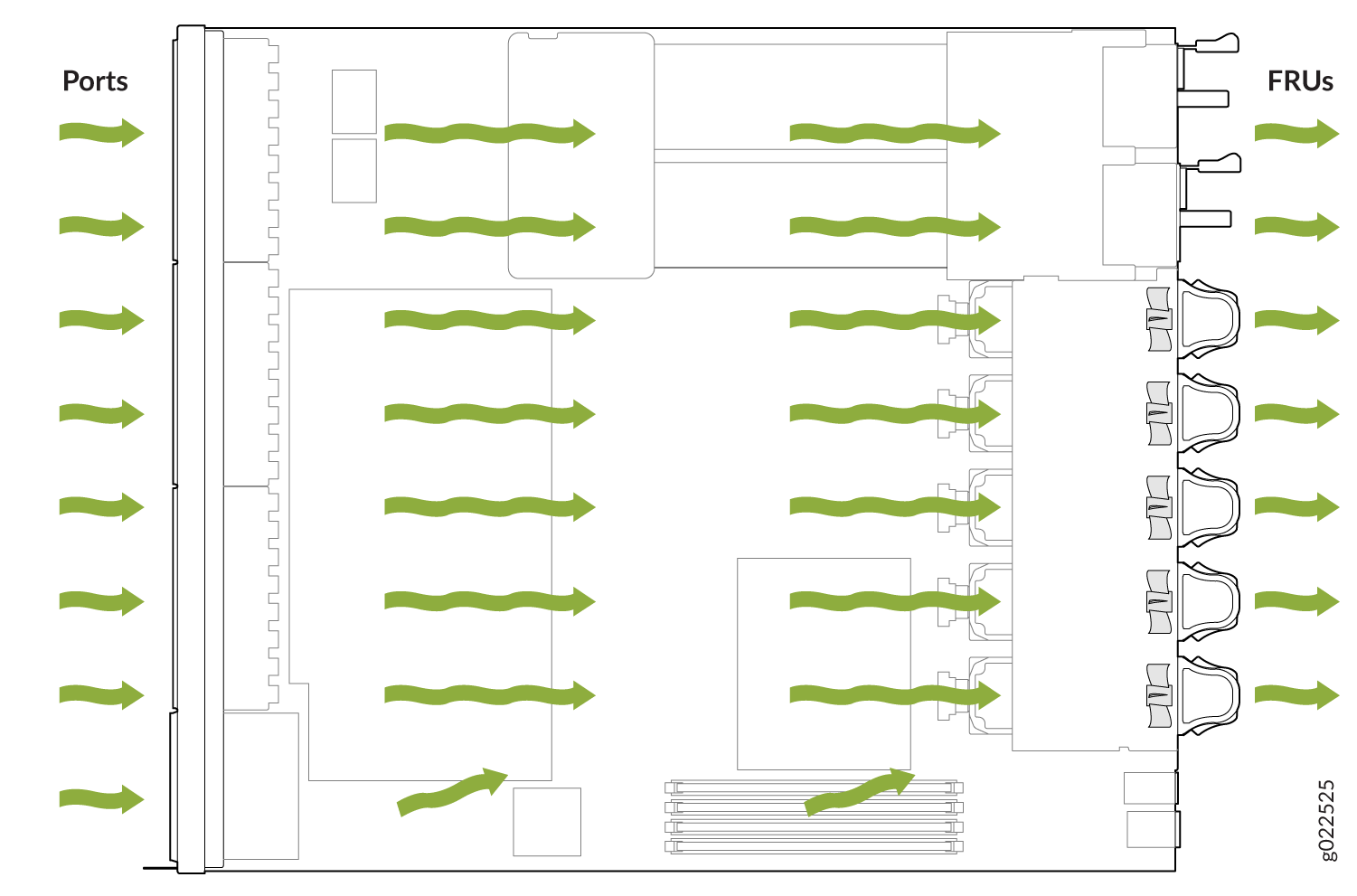

Front-to-Back-Luftstrom
Bei den EX4650-Switch-Modellen mit Front-to-Back-Luftstrom erfolgt der Lufteinlass zur Kühlung des Gehäuses durch die Lüftungsschlitze an der Vorderseite des Switches und die Heißluft durch die Lüftungsschlitze auf der Rückseite (siehe Abbildung 2).
Sie dürfen nur Netzteile mit AIR OUT (AFO)-Kennzeichnungen in Switches mit Lüftermodulen mit AIR OUT (AFO)-Beschriftungen installieren.

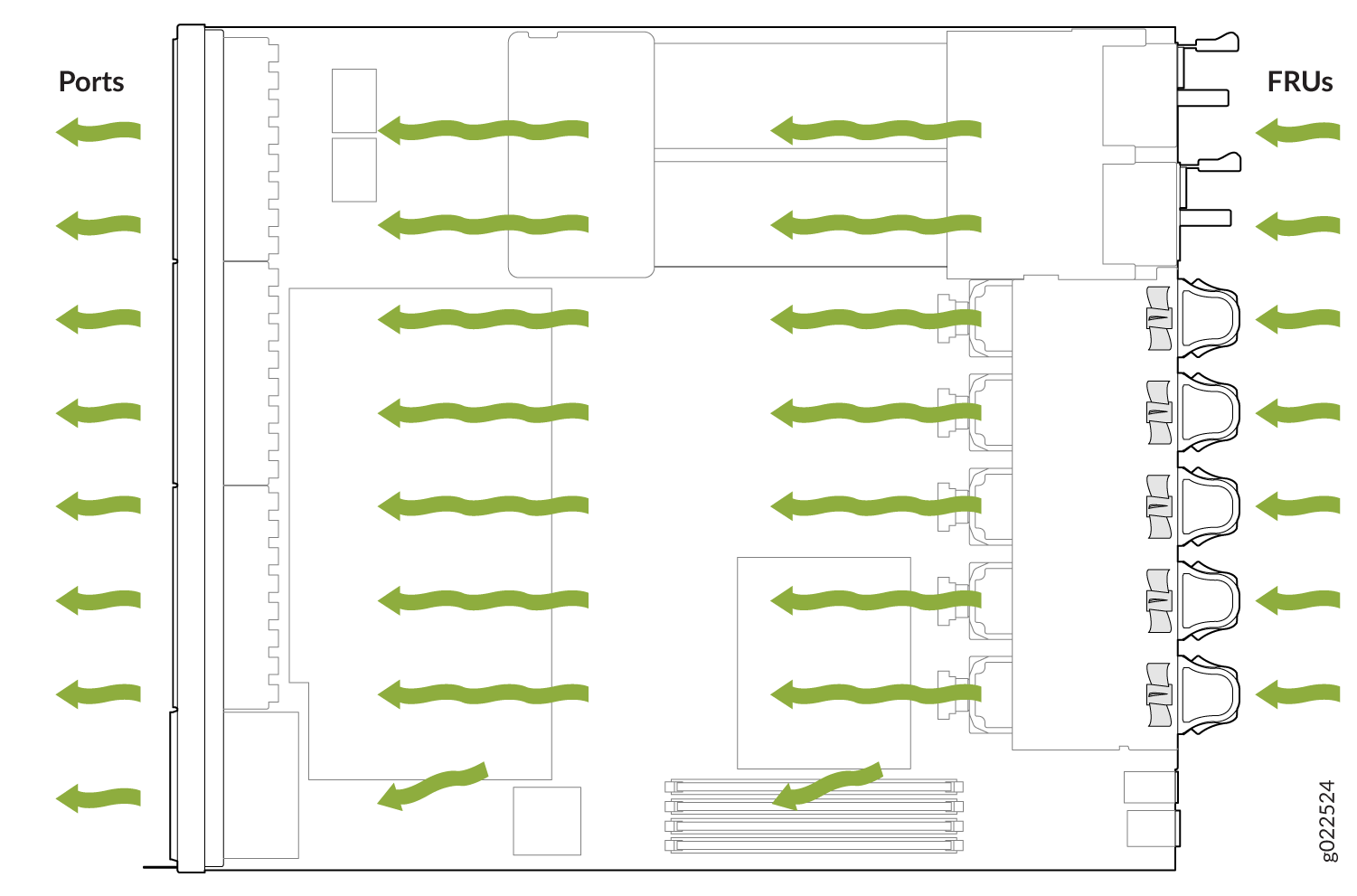

Back-to-Front-Luftstrom
Bei den EX4650-Switch-Modellen mit Back-to-Front-Luftstrom erfolgt der Lufteinlass zur Kühlung des Gehäuses durch die Lüftungsschlitze auf der Rückseite und der Heißluftauslass durch die Lüftungsschlitze an der Vorderseite des Switches. Siehe Abbildung 3.
Sie dürfen nur Netzteile mit AIR IN (AFI)-Beschriftungen in Switches installieren, in denen die Lüftermodule mit AIR IN (AFI)-Labels versehen sind.
Mischen Sie keine AIR IN (AFI)- und AIR OUT (AFO)-Komponenten im Switch
Mischen Sie Netzteile und Lüftermodule nicht mit unterschiedlichen Luftstrombezeichnungen (AIR IN (AFI) und AIR OUT (AFO)) im selben Gehäuse. Wenn die Lüftermodule mit AIR IN (AFI)-Kennzeichnungen versehen sind, müssen die Netzteile auch mit AIR IN (AFI)-Kennzeichnungen versehen sein. Wenn die Lüftermodule mit AIR OUT (AFO)-Kennzeichnungen versehen sind, müssen die Netzteile ebenfalls mit AIR OUT (AFO)-Kennzeichnungen versehen sein.
Die Beschriftungen auf den Netzteilen und Lüftermodulen sollten mit den Beschriftungen auf dem Switch-Gehäuse übereinstimmen.
Das Mischen von Komponenten mit den Beschriftungen AIR IN (AFI) und AIR OUT (AFO) im selben Gehäuse beeinträchtigt die Leistung des Kühlsystems des Schalters und führt zu einer Überhitzung des Gehäuses.
Das System löst einen Alarm aus, wenn ein Lüftermodul ausfällt oder wenn die Umgebungstemperatur im Inneren des Gehäuses über den akzeptablen Bereich steigt. Steigt die Temperatur im Inneren des Gehäuses über die Schwellentemperatur, schaltet sich das System automatisch ab.
Positionieren des Schalters
Bei einem Front-to-Back-Luftstrom, der durch die Bezeichnung AIR OUT (AFO) auf den Lüftermodulen und Netzteilen angezeigt wird, tritt heiße Luft durch die Lüftungsschlitze auf der Rückseite des Schalters aus. Beim Back-to-Front-Luftstrom, der durch die Bezeichnung AIR IN (AFI) auf den Lüftermodulen und Netzteilen gekennzeichnet ist, tritt heiße Luft durch die Lüftungsschlitze an der Vorderseite des Schalters aus.
Positionieren Sie den Switch bei Datencenter-Bereitstellungen so, dass sich die AIR IN (AFI)- Etiketten auf den Switch-Komponenten neben dem Kaltgang und die AIR OUT (AFO)-Etiketten auf den Switch-Komponenten neben dem Warmgang befinden.
Status des Lüftermoduls
Jedes Lüftermodul im Switch verfügt über eine Status-LED neben dem Steckplatz des Lüftermoduls auf der Rückseite des Gehäuses, die den Status des Lüftermoduls anzeigt. Tabelle 3 beschreibt die Status-LED am Lüftermodul in einem EX4650-Switch.
LED |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
Status |
Grün |
Immer weiter |
Das Lüftermodul funktioniert normal. |
Bernstein |
Blinken |
Im Lüftermodul wurde ein Fehler festgestellt. Tauschen Sie das Lüftermodul so schnell wie möglich aus. Entweder ist der Lüfter ausgefallen oder er sitzt falsch. Um einen ordnungsgemäßen Luftstrom durch das Gehäuse aufrechtzuerhalten, lassen Sie das Lüftermodul im Gehäuse installiert, bis Sie bereit sind, es auszutauschen. |
Unter normalen Betriebsbedingungen arbeiten die Lüftermodule mit einer moderaten Drehzahl. Temperatursensoren im Chassis überwachen die Temperatur im Chassis.
Das System löst einen Alarm aus, wenn ein Lüftermodul ausfällt oder wenn die Umgebungstemperatur im Inneren des Gehäuses über den akzeptablen Bereich steigt. Steigt die Temperatur im Inneren des Gehäuses über die Schwellentemperatur, schaltet sich das System automatisch ab.
