So senden Sie einen EX4400-Switch oder eine Komponente zur Reparatur oder zum Austausch ein
Wenn Sie einen Switch oder eine Hardware-Komponente zur Reparatur oder zum Austausch an Juniper Networks zurücksenden müssen, gehen Sie folgendermaßen vor:
Weitere Informationen zu den Rückgabe- und Reparaturrichtlinien finden Sie auf der Kundensupport-Seite unter https://www.juniper.net/support/guidelines.html.
Suchen Sie die Seriennummer auf einem Switch oder einer Komponente der Serie EX4400.
Wenn Sie einen Switch oder eine Hardware, die zur Reparatur oder zum Austausch an Juniper Networks Komponente, an zurücksenden, müssen Sie die Seriennummer des Switches oder Komponente ausfindig machen. Sie müssen die Seriennummer dem Technical Assistance Center (JTAC) von Juniper Networks mitteilen, wenn Sie sich mit diesem in Verbindung setzen, um eine Warenrücksendegenehmigung (RMA) zu erhalten.
Wenn der Switch betriebsbereit ist und Sie auf die CLI zugreifen können, können Sie Seriennummern für den Switch und für einige Komponenten mit einem CLI-Befehl auflisten. Wenn Sie keinen Zugriff auf die CLI haben oder wenn die Seriennummer für die Komponente nicht in der Befehlsausgabe angezeigt wird, können Sie das ID-Label der Seriennummer auf dem physischen Switch oder der Komponente suchen.
Wenn Sie die Seriennummer auf der physischen Switch-Komponente finden möchten, müssen Sie die Komponente aus dem Switch-Gehäuse entfernen, wofür Sie die erforderlichen Teile und Werkzeuge zur Verfügung haben müssen.
- Auflisten der Switch- und Komponentendetails mit der CLI

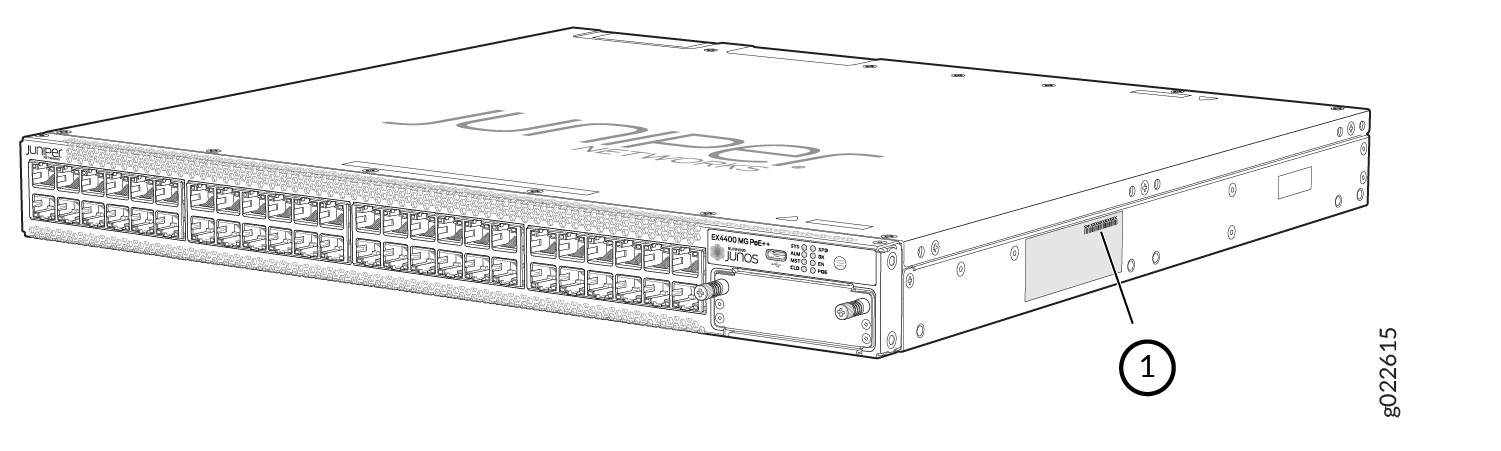

- Suchen Sie das ID-Etikett der Gehäuseseriennummer auf einem EX4400-Switch

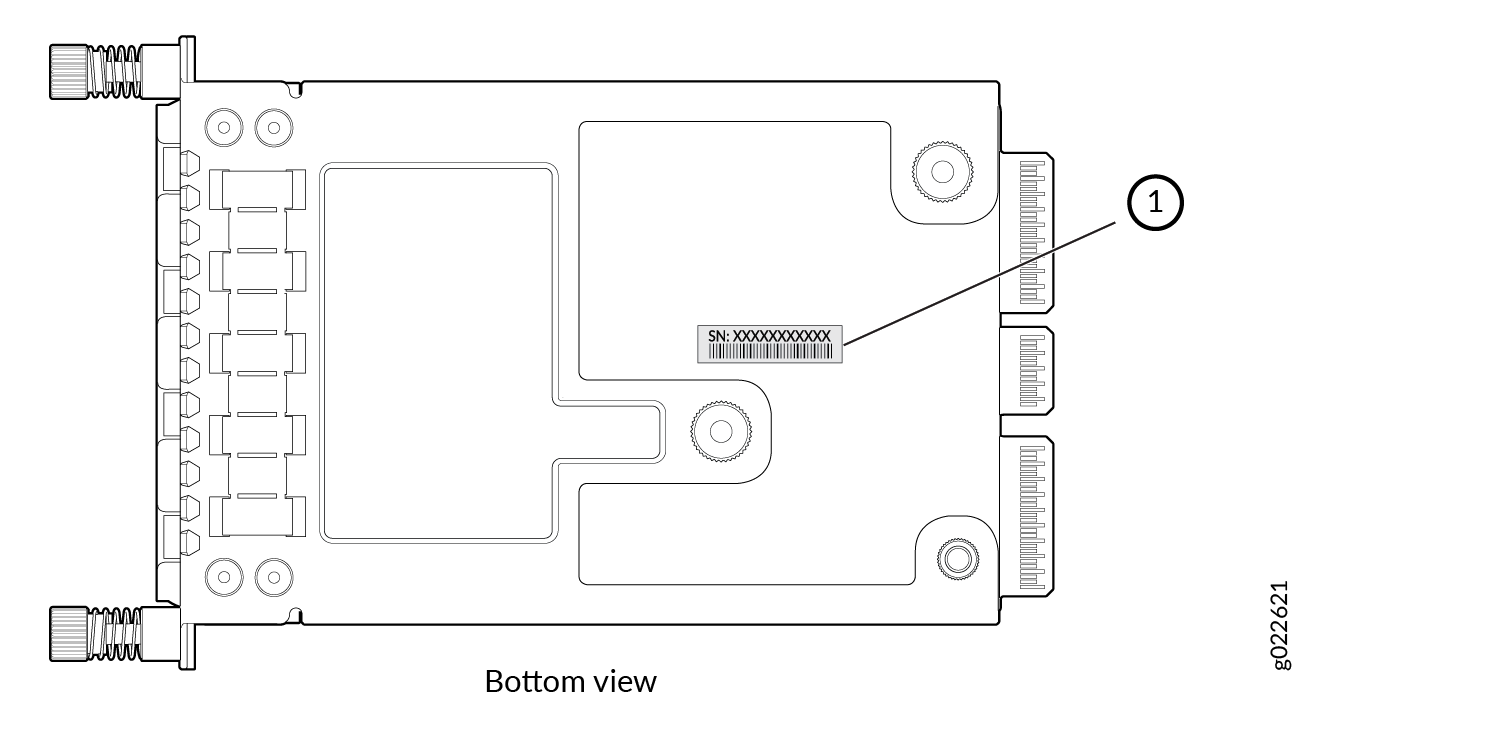

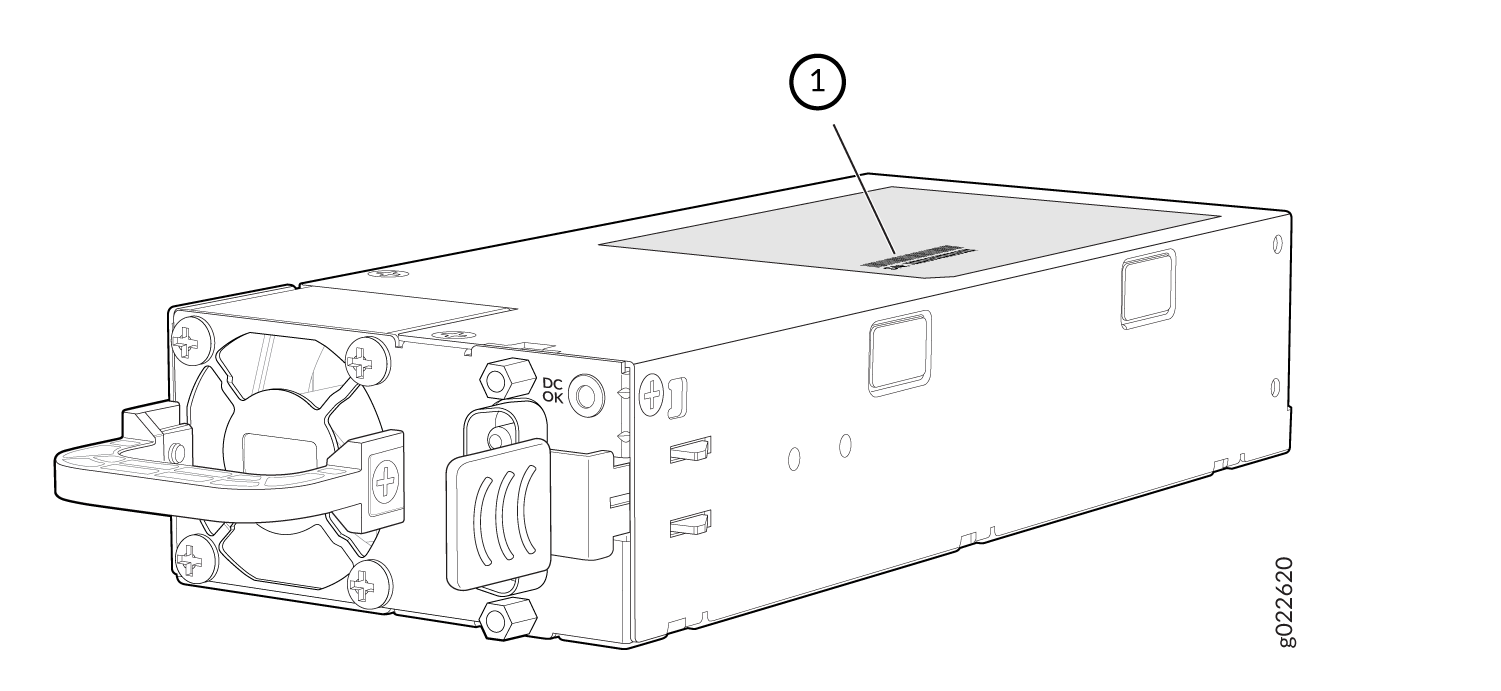

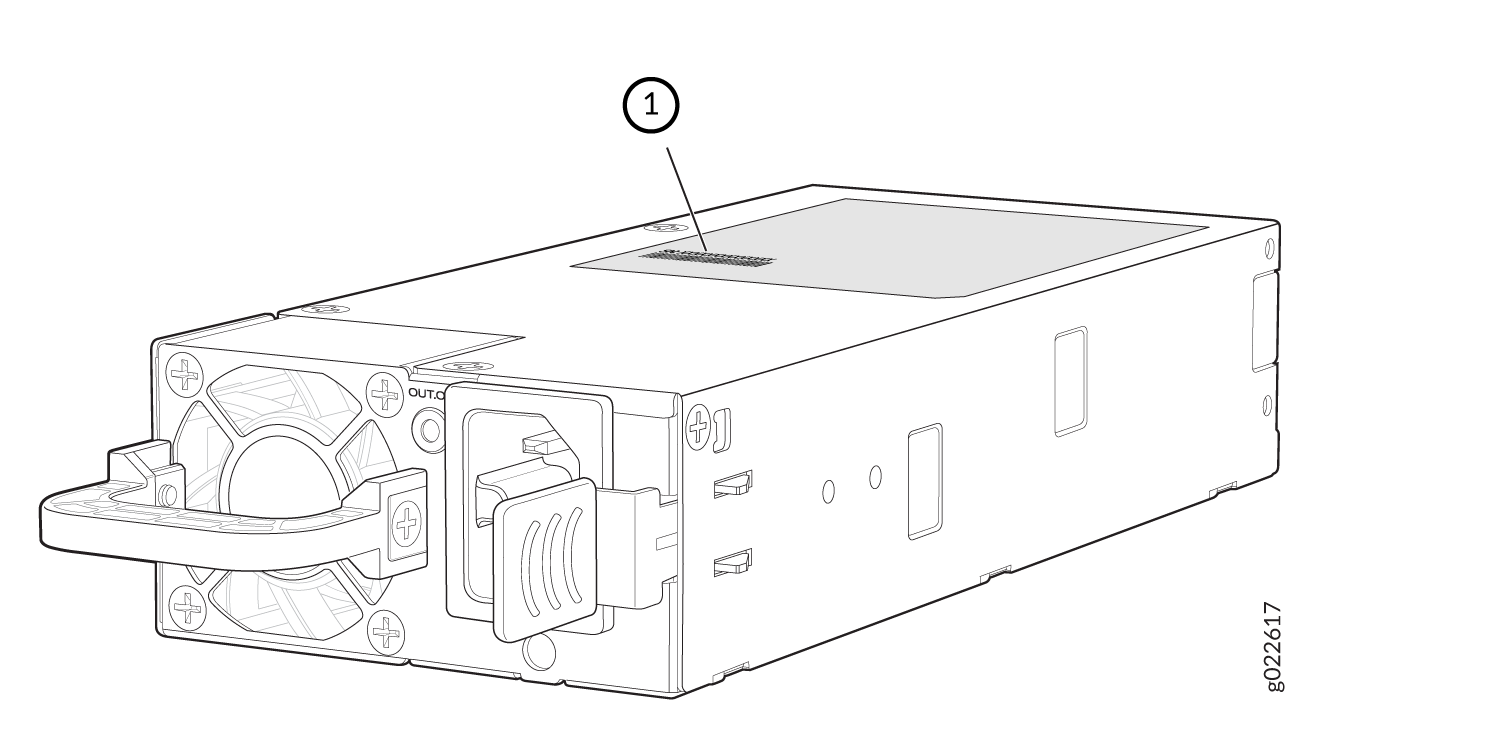

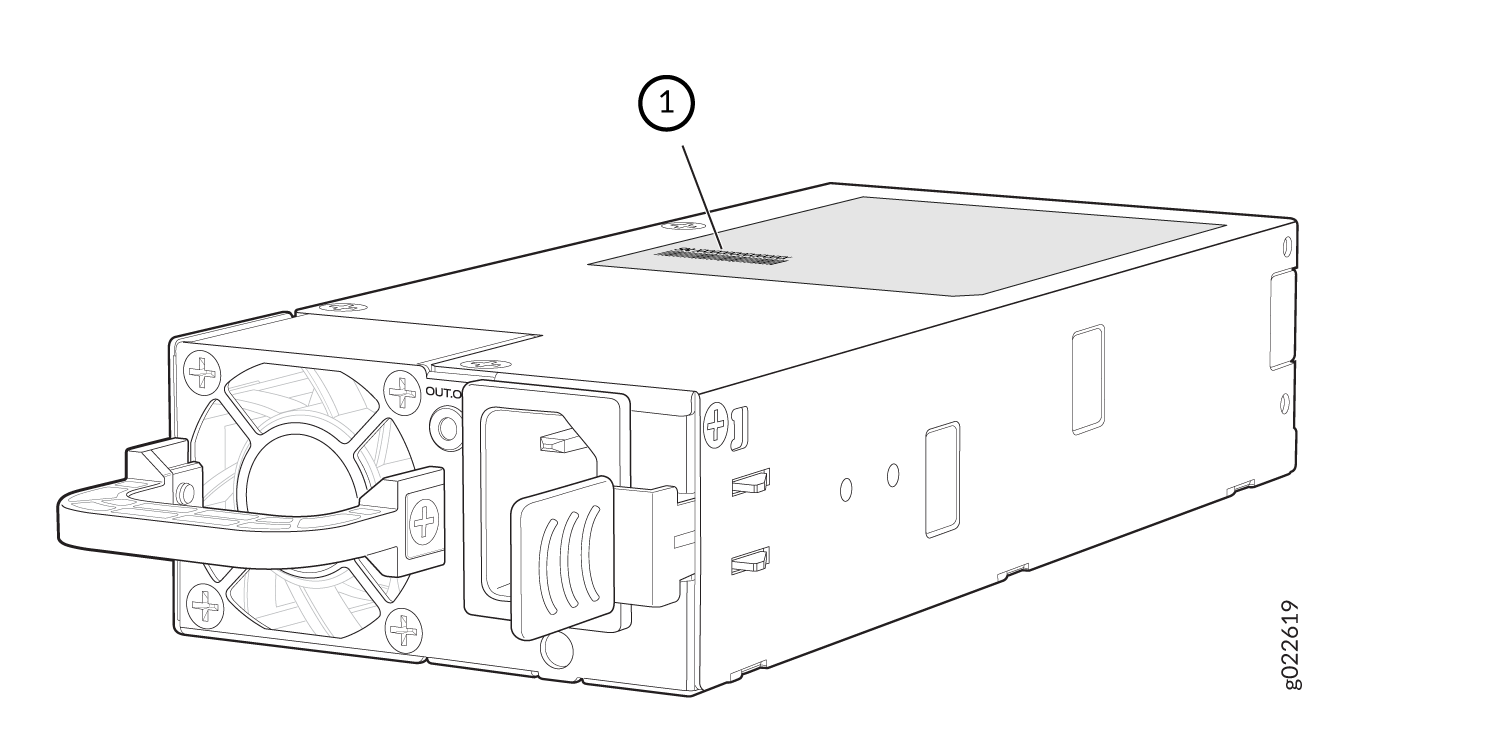

- Suchen Sie die Seriennummern-ID-Etiketten auf FRUs in einem EX4400-Switch
Auflisten der Switch- und Komponentendetails mit der CLI
Um den Switch und die Switch-Komponenten und ihre Seriennummern aufzulisten, geben Sie den Befehl show chassis hardware extensiveCLI ein.
Die folgende Ausgabe listet die Switch-Komponenten und Seriennummern für einen EX4400-48F-Switch auf. Die Ausgabe ist bei den anderen Modellen ähnlich.
user@switch> show chassis hardware extensive
Hardware inventory:
Item Version Part number Serial number Description
Chassis YK4319500020 EX4400-48F
Jedec Code: 0x0000 EEPROM Version: 0x00
S/N: YK4319500020
Assembly ID: 0xf000 Assembly Version: 00.00
Date: 00-00-0000 Assembly Flags: 0x00
Board Information Record:
Address 0x00: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
I2C Hex Data:
Address 0x00: 00 00 00 00 f0 00 00 00 00 00 00 00 00 00 00 00
Address 0x10: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x20: 59 4b 34 33 31 39 35 30 30 30 32 30 00 00 00 00
Address 0x30: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x40: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x50: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x70: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Pseudo CB 1
Routing Engine 1 BUILTIN BUILTIN RE-EX4400-48F
Jedec Code: 0x7fb0 EEPROM Version: 0x02
P/N: BUILTIN S/N: BUILTIN
Assembly ID: 0xf010 Assembly Version: 01.01
Date: 12-19-2019 Assembly Flags: 0x00
CLEI Code: DUMMY_CLEI
FRU Model Number: EX4400-48F-S
Board Information Record:
Address 0x00: ad ff 80 00 c0 bf a7 00 eb a0 ff ff ff ff ff ff
I2C Hex Data:
Address 0x00: 7f b0 02 fc f0 10 01 01 00 00 00 00 00 00 00 00
Address 0x10: 00 00 00 00 42 55 49 4c 54 49 4e 00 00 00 00 00
Address 0x20: 42 55 49 4c 54 49 4e 00 00 00 00 00 00 13 0c 07
Address 0x30: e3 ff ff ff ad ff 80 00 c0 bf a7 00 eb a0 ff ff
Address 0x40: ff ff ff ff 01 44 55 4d 4d 59 5f 43 4c 45 49 45
Address 0x50: 58 34 34 30 30 2d 34 38 46 2d 53 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 31 00 00 ff ff ff ff ff ff ff
Address 0x70: ff ff ff f4 59 4b 34 33 31 39 35 30 30 30 32 30
FPC 1 REV 01 650-114385 YK4319500020 EX4400-48F
Jedec Code: 0x7fb0 EEPROM Version: 0x02
P/N: 650-114385 S/N: YK4319500020
Assembly ID: 0x0d5c Assembly Version: 01.01
Date: 12-19-2019 Assembly Flags: 0x00
Version: REV 01 CLEI Code: DUMMY_CLEI
ID: EX4400-48F FRU Model Number: EX4400-48F-S
Board Information Record:
Address 0x00: ad ff 80 00 c0 bf a7 00 eb a0 ff ff ff ff ff ff
I2C Hex Data:
Address 0x00: 7f b0 02 fc 0d 5c 01 01 52 45 56 20 30 31 00 00
Address 0x10: 00 00 00 00 36 35 30 2d 31 31 34 33 38 35 00 00
Address 0x20: 59 4b 34 33 31 39 35 30 30 30 32 30 00 13 0c 07
Address 0x30: e3 ff ff ff ad ff 80 00 c0 bf a7 00 eb a0 ff ff
Address 0x40: ff ff ff ff 01 44 55 4d 4d 59 5f 43 4c 45 49 45
Address 0x50: 58 34 34 30 30 2d 34 38 46 2d 53 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 31 00 00 ff ff ff ff ff ff ff
Address 0x70: ff ff ff f4 59 4b 34 33 31 39 35 30 30 30 32 30
CPU BUILTIN BUILTIN FPC CPU
Jedec Code: 0x7fb0 EEPROM Version: 0x02
P/N: BUILTIN S/N: BUILTIN
Assembly ID: 0xf020 Assembly Version: 01.01
Date: 12-19-2019 Assembly Flags: 0x00
Board Information Record:
Address 0x00: ad ff 80 00 c0 bf a7 00 eb a0 ff ff ff ff ff ff
I2C Hex Data:
Address 0x00: 7f b0 02 fc f0 20 01 01 00 45 56 20 30 31 00 00
Address 0x10: 00 00 00 00 42 55 49 4c 54 49 4e 00 38 35 00 00
Address 0x20: 42 55 49 4c 54 49 4e 00 30 30 32 30 00 13 0c 07
Address 0x30: e3 ff ff ff ad ff 80 00 c0 bf a7 00 eb a0 ff ff
Address 0x40: ff ff ff ff 00 44 55 4d 4d 59 5f 43 4c 45 49 45
Address 0x50: 58 34 34 30 30 2d 34 38 46 2d 53 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 31 00 00 ff ff ff ff ff ff ff
Address 0x70: ff ff ff f4 59 4b 34 33 31 39 35 30 30 30 32 30
PIC 0 REV 01 BUILTIN BUILTIN 36x 1G SFP, 12x 1G/10G SFP/SFP+
Jedec Code: 0x7fb0 EEPROM Version: 0x02
P/N: BUILTIN S/N: BUILTIN
Assembly ID: 0xf050 Assembly Version: 01.01
Date: 12-19-2019 Assembly Flags: 0x00
Version: REV 01 CLEI Code: DUMMY_CLEI
FRU Model Number: EX4400-48F-S
Board Information Record:
Address 0x00: ad ff 80 00 c0 bf a7 00 eb a0 ff ff ff ff ff ff
I2C Hex Data:
Address 0x00: 7f b0 02 fc f0 50 01 01 52 45 56 20 30 31 00 00
Address 0x10: 00 00 00 00 42 55 49 4c 54 49 4e 00 38 35 00 00
Address 0x20: 42 55 49 4c 54 49 4e 00 30 30 32 30 00 13 0c 07
Address 0x30: e3 ff ff ff ad ff 80 00 c0 bf a7 00 eb a0 ff ff
Address 0x40: ff ff ff ff 01 44 55 4d 4d 59 5f 43 4c 45 49 45
Address 0x50: 58 34 34 30 30 2d 34 38 46 2d 53 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 31 00 00 ff ff ff ff ff ff ff
Address 0x70: ff ff ff f4 55 55 55 55 55 55 55 55 55 55 55 55
Xcvr 0 REV 01 740-021487 JCG2007567 SFP-FX-PHY
Xcvr 1 REV 01 740-021487 JCG2007472 SFP-FX-PHY
Xcvr 2 REV 02 740-011613 N2PARS2 SFP-SX
Xcvr 3 NON-JNPR FCCODQT64000097 SFP-T
Xcvr 4 NON-JNPR UVK0XK0 SFP28-25G-BASE-SR
Xcvr 5 REV 01 740-011614 AC1621SA1F7 SFP-LX10
Xcvr 6 NON-JNPR FCCODQT64000098 SFP-T
Xcvr 7 REV 01 740-032293 P2PAXFD SFP-LH
Xcvr 8 REV 02 740-014132 PPL6B1E SFP-T
Xcvr 9 NON-JNPR AD1601304UB DUAL-SFP+-SR/SFP-SX
Xcvr 10 0 NON-JNPR 0501280230035763 SFP-SX
Xcvr 11 REV 01 740-032291 P2PAXEK SFP-LH
Xcvr 12 NON-JNPR UNSUPPORTED
Xcvr 13 REV 01 740-021308 CF34KM169 SFP+-10G-SR
Xcvr 15 NON-JNPR A06C7WK DUAL-SFP+-SR/SFP-SX
Xcvr 18 REV 01 740-032292 P2PAW6N SFP-LH
Xcvr 19 REV 01 740-030658 ASL1HV6 SFP+-10G-USR
Xcvr 21 REV 01 740-030128 A1LAS9C SFP+-10G-ER
Xcvr 22 REV 01 740-021308 ALD15Z3 SFP+-10G-SR
Xcvr 23 REV 01 740-021308 09T511103738 SFP+-10G-SR
Xcvr 25 NON-JNPR A06BV81 DUAL-SFP+-SR/SFP-SX
Xcvr 26 REV 01 740-021309 AD0912LE01W SFP+-10G-LR
Xcvr 27 REV 01 740-011614 C08A06993 SFP-LX10
Xcvr 28 REV 02 740-011613 PPM47Q1 SFP-SX
Xcvr 32 REV 01 740-031981 AD1709501W3 SFP+-10G-LR
Xcvr 33 REV 01 740-021309 UGM01T8 SFP+-10G-LR
Xcvr 34 REV 01 740-032295 P2PAK8C SFP-LH
Xcvr 41 REV 01 740-021309 JCK2004644 SFP+-10G-LR
Xcvr 42 REV 01 740-021309 JCL2001937 SFP+-10G-LR
Xcvr 43 REV 01 740-021309 JCK2004690 SFP+-10G-LR
Xcvr 44 REV 01 740-021309 N2HBGBE SFP+-10G-LR
Xcvr 46 REV 01 740-021309 N2GC5QB SFP+-10G-LR
PIC 1 REV 01 650-114385 YK4319500020 2x100G QSFP28
Jedec Code: 0x7fb0 EEPROM Version: 0x02
P/N: 650-114385 S/N: YK4319500020
Assembly ID: 0xf051 Assembly Version: 01.01
Date: 12-19-2019 Assembly Flags: 0x00
Version: REV 01 CLEI Code: DUMMY_CLEI
FRU Model Number: EX4400-48F-S
Board Information Record:
Address 0x00: ad ff 80 00 c0 bf a7 00 eb a0 ff ff ff ff ff ff
I2C Hex Data:
Address 0x00: 7f b0 02 fc f0 51 01 01 52 45 56 20 30 31 00 00
Address 0x10: 00 00 00 00 36 35 30 2d 31 31 34 33 38 35 00 00
Address 0x20: 59 4b 34 33 31 39 35 30 30 30 32 30 00 13 0c 07
Address 0x30: e3 ff ff ff ad ff 80 00 c0 bf a7 00 eb a0 ff ff
Address 0x40: ff ff ff ff 01 44 55 4d 4d 59 5f 43 4c 45 49 45
Address 0x50: 58 34 34 30 30 2d 34 38 46 2d 53 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 31 00 00 ff ff ff ff ff ff ff
Address 0x70: ff ff ff f4 55 55 55 55 55 55 55 55 55 55 55 55
Xcvr 0 REV 01 740-061000 1RC4044807P QSFP28-100G-CU1M
Xcvr 1 REV 01 740-061001 1RC424480CC QSFP28-100G-CU3M
PIC 2 REV 01 650-107358 YP4319450014 4x10G SFP+
Jedec Code: 0x7fb0 EEPROM Version: 0x02
P/N: 650-107358 S/N: YP4319450014
Assembly ID: 0xf052 Assembly Version: 01.01
Date: 11-07-2019 Assembly Flags: 0x00
Version: REV 01 CLEI Code: DUMMYCLEI
FRU Model Number: EX4350-48F
Board Information Record:
Address 0x00: ad 01 80 00 0c 00 00 00 00 00 ff ff ff ff ff ff
I2C Hex Data:
Address 0x00: 7f b0 02 fe f0 52 01 01 52 45 56 20 30 31 00 00
Address 0x10: 00 00 00 00 36 35 30 2d 31 30 37 33 35 38 00 00
Address 0x20: 59 50 34 33 31 39 34 35 30 30 31 34 00 07 0b 07
Address 0x30: e3 ff ff ff ad 01 80 00 0c 00 00 00 00 00 ff ff
Address 0x40: ff ff ff ff 01 44 55 4d 4d 59 43 4c 45 49 00 45
Address 0x50: 58 34 33 35 30 2d 34 38 46 00 00 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 31 00 00 ff ff ff ff ff ff ff
Address 0x70: ff ff ff 19 55 55 55 55 55 55 55 55 55 55 55 55
Xcvr 0 REV 01 740-084670 1A1C5GA45101A SFP28-25G-BASE-AOC-20M
Xcvr 1 REV 01 740-084670 1A1C5GA45101A SFP28-25G-BASE-AOC-20M
Xcvr 2 58C 19 NON-JNPR CN746EK142 SFP-SX
Xcvr 3 REV 02 740-011613 AM0943SEKDD SFP-SX
Power Supply 0 REV 00 640-107107 1EHB9410229 JPSU-550-C-AC-AFO
Jedec Code: 0x7fb0 EEPROM Version: 0x02
P/N: 640-107107 S/N: 1EHB9410229
Assembly ID: 0x04d2 Assembly Version: 00.00
Date: 10-25-2019 Assembly Flags: 0x00
Version: REV 00 CLEI Code: DUMMY CLEI
ID: JPSU-550-C-AC-AFO
Board Information Record:
Address 0x00: b0 01 ff ff ff ff ff ff ff ff ff ff 00 04 00 ff
I2C Hex Data:
Address 0x00: 7f b0 02 ff 04 d2 00 00 52 45 56 20 30 30 00 00
Address 0x10: 00 00 00 00 36 34 30 2d 31 30 37 31 30 37 00 00
Address 0x20: 31 45 48 42 39 34 31 30 32 32 39 00 00 19 0a 07
Address 0x30: e3 ff ff ff b0 01 ff ff ff ff ff ff ff ff ff ff
Address 0x40: 00 04 00 ff 01 44 55 4d 4d 59 20 43 4c 45 49 00
Address 0x50: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 41 30 30 ff ff ff ff ff ff ff
Address 0x70: ff ff ff 61 ff ff ff ff ff ff ff ff ff ff ff ff
Fan Tray 0 Fan Module, Airflow Out (AFO)
Jedec Code: 0x7fb0 EEPROM Version: 0x00
Assembly ID: 0xf040 Assembly Version: 00.00
Date: 00-00-0000 Assembly Flags: 0x00
Board Information Record:
Address 0x00: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
I2C Hex Data:
Address 0x00: 7f b0 00 00 f0 40 00 00 00 00 00 00 00 00 00 00
Address 0x10: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x20: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x30: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x40: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x50: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x70: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Fan Tray 1 Fan Module, Airflow Out (AFO)
Jedec Code: 0x7fb0 EEPROM Version: 0x00
Assembly ID: 0xf040 Assembly Version: 00.00
Date: 00-00-0000 Assembly Flags: 0x00
Board Information Record:
Address 0x00: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
I2C Hex Data:
Address 0x00: 7f b0 00 00 f0 40 00 00 00 00 00 00 00 00 00 00
Address 0x10: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x20: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x30: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x40: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x50: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x60: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Address 0x70: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Informationen zum show chassis hardware Befehl finden Sie unter show chassis hardware.
Suchen Sie das ID-Etikett der Gehäuseseriennummer auf einem EX4400-Switch
Das ID-Etikett mit der Seriennummer befindet sich bei EX4400-Switches auf der rechten Seitenwand des Gehäuses (siehe Abbildung 1).
|
1
—
ID-Etikett mit Seriennummer |
Suchen Sie die Seriennummern-ID-Etiketten auf FRUs in einem EX4400-Switch
Die in den EX4400-Switches installierten Netzteile, Lüftermodule und Erweiterungsmodule sind vor Ort austauschbare Einheiten (FRUs). Sie müssen die FRU aus dem Switch-Gehäuse entfernen, um das ID-Etikett mit der Seriennummer anzuzeigen.
-
Netzteil: Das ID-Etikett mit der Seriennummer befindet sich oben auf dem Netzteil (siehe Abbildung 2, Abbildung 3, Abbildung 4, Abbildung 5 und Abbildung 6).
Abbildung 2: Position des Seriennummern-ID-Etiketts auf dem 550-W-AC-Netzteil, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
Abbildung 3: Position des Seriennummern-ID-Etiketts auf dem 1050-W-AC-Netzteil, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
Abbildung 4: Position des Seriennummern-ID-Etiketts auf dem 1600-W-AC-Netzteil, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
Abbildung 5: Position des Seriennummern-ID-Etiketts auf dem 2000-W-AC-Netzteil, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
Abbildung 6: Position des Seriennummern-ID-Etiketts auf einem Gleichstromnetzteil, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
Abbildung 7: Position des Seriennummern-ID-Etiketts auf dem 550-W-VDC-Netzteil, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
-
Lüfter-Modul: Das ID-Etikett mit der Seriennummer befindet sich oben auf dem Lüfter-Modul (siehe Abbildung 8).
Abbildung 8: Position des Seriennummern-ID-Etiketts auf dem Lüftermodul, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
-
Durchwahl Modul: Die ID-Beschriftung der Seriennummer befindet sich oben auf der Modul der Erweiterung (siehe Abbildung 9, Abbildung 10 und Abbildung 11).
Abbildung 9: Position des Seriennummern-ID-Etiketts auf dem 1x100-GbE-QSFP28-Erweiterungsmodul, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
Abbildung 10: Position des ID-Etiketts der Seriennummer auf einem 4x10 GbE SFP+-Erweiterungsmodul, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
Abbildung 11: Position des ID-Etiketts der Seriennummer auf einem 4x25-GbE-SFP28-Erweiterungsmodul, das in EX4400-Switches
verwendet wird
1—ID-Etikett mit Seriennummer
Wenden Sie sich an den Kundensupport, um eine Warenrücksendegenehmigung zu erhalten
Wenn Sie ein Gerät oder eine Hardware-Komponente zur Reparatur oder zum Austausch an Juniper Networks zurücksenden müssen, erhalten Sie vom JTAC eine RMA-Nummer. Sie müssen eine RMA-Nummer erhalten, bevor Sie versuchen, die Komponente zurückzusenden.
Nachdem Sie die Seriennummer des Geräts oder der Hardware gefunden haben Komponente die Sie zurückgeben möchten, öffnen Sie eine Serviceanfrage beim JTAC im Internet oder telefonisch.
Bevor Sie eine RMA-Nummer vom JTAC anfordern, sollten Sie die folgenden Informationen angeben:
-
Ihre vorhandene Serviceanforderungsnummer, falls vorhanden
-
Seriennummer der Komponente
-
Ihr Name, der Name der Organisation, Telefonnummer, Faxnummer und Lieferadresse
-
Details des Fehlers oder Problems
-
Art der Aktivität, die zum Zeitpunkt des Auftretens des Problems auf dem Gerät ausgeführt wurde
-
Konfigurationsdaten, die von einem oder mehreren
showBefehlen angezeigt werden
Sie können JTAC 24 Stunden am Tag, sieben Tage die Woche, über das Internet oder telefonisch kontaktieren:
-
Service Request Manager: https://support.juniper.net/support
-
Telefon: +1-888-314-JTAC (+1-888-314-5822), gebührenfrei in den USA, Kanada und Mexiko
Informationen zu internationalen oder Direktwahloptionen in Ländern ohne gebührenfreie Nummern finden Sie unter https://support.juniper.net/support.
Wenn Sie JTAC telefonisch kontaktieren, geben Sie Ihre 12-stellige Serviceanfragenummer gefolgt von der Rautetaste (#) für einen vorhandenen Fall ein oder drücken Sie die Sterntaste (*), um zum nächsten verfügbaren Supporttechniker weitergeleitet zu werden.
Der Supportmitarbeiter validiert Ihre Anfrage und stellt eine RMA-Nummer für die Rücksendung der Komponente aus.
Verpacken Sie einen EX4400-Switch oder eine Komponente für den Versand
Wenn Sie einen EX4400 Switch oder Komponente zur Reparatur oder zum Austausch an Juniper Networks zurücksenden, verpacken Sie den Artikel wie in diesem Thema beschrieben.
Stellen Sie vor dem Verpacken des Switches oder der Komponente sicher, dass Sie über Folgendes verfügen:
-
Befolgen Sie alle Schritte, die unter Kontaktaufnahme mit dem Kundendienst aufgeführt sind, um eine Warenrücksendegenehmigung zu erhalten.
-
Sie haben den Original-Versandkarton und das Verpackungsmaterial abgeholt. Wenden Sie sich an Ihren JTAC-Vertreter, wenn Sie diese Materialien nicht haben, um mehr über genehmigte Verpackungsmaterialien zu erfahren (siehe Wenden Sie sich an den Kundendienst, um eine Warenrücksendegenehmigung zu erhalten).
-
Stellen Sie sicher, dass Sie wissen, wie Sie Schäden durch elektrostatische Entladung (ESD) verhindern können (siehe Vermeidung von Schäden durch elektrostatische Entladung).
-
Ein ESD-Erdungsband – nicht im Lieferumfang enthalten
- Verpacken Sie einen EX4400-Switch für den Versand
- Paket der Komponenten des EX4400-Switches für den Versand
Verpacken Sie einen EX4400-Switch für den Versand
Bevor Sie den Switch packen:
-
Wechseln Sie auf der Konsole oder einem anderen mit dem Switch verbundenen Verwaltungsgerät in den CLI-Betriebsmodus, und geben Sie den folgenden Befehl ein, um die Switch-Software herunterzufahren:
user@switch>
request system haltWarten Sie, bis auf der Konsole eine Meldung angezeigt wird, die bestätigt, dass das Betriebssystem angehalten wurde.
-
Wickeln und befestigen Sie ein Ende des ESD-Bands um Ihr bloßes Handgelenk und verbinden Sie das andere Ende des Bands mit einem ESD-Punkt an der Stelle.
-
Trennen Sie den Switch vom Stromnetz.
-
Entfernen Sie die Kabel, die den Switch mit externen Geräten verbinden.
-
Entfernen Sie alle im Switch installierten optischen Transceiver.
Stellen Sie sicher, dass Sie über die folgenden Teile und Werkzeuge verfügen:
-
Kreuzschlitzschraubendreher (+) Nummer 2 – nicht im Lieferumfang enthalten
-
Das Originalverpackungsmaterial des Schalters (Karton, Zubehörkarton und Inhalt sowie Schaumstoffpolsterung)
-
Ein ESD-Erdungsband – nicht im Lieferumfang enthalten
-
Antistatischer Beutel – nicht im Lieferumfang enthalten
Wenn Sie den Switch an einen anderen Ort transportieren oder an Juniper Networks zurücksenden müssen, müssen Sie den Switch sicher in der Originalverpackung verpacken, um Transportschäden zu vermeiden.
Verpacken Sie den Switch nur im Originalbehälter, da der Switch sonst während des Transports beschädigt werden könnte.
So packen Sie den Switch:
- Wickeln und befestigen Sie ein Ende des ESD-Bands um Ihr bloßes Handgelenk und verbinden Sie das andere Ende des Bands mit einem ESD-Punkt an der Stelle.
- Wenn der Switch in einem Rack oder Schrank installiert wird, lassen Sie eine Person das Gewicht des Switches tragen, während eine andere Person die Befestigungsschrauben abschraubt und entfernt.
- Nehmen Sie den Switch aus dem Rack oder Schrank, und stellen Sie ihn auf eine ebene, stabile Oberfläche.
- Entfernen Sie mit dem Schraubendreher die Rack-Montagehalterungen vom Switch-Gehäuse.
- Legen Sie den Schalter in eine antistatische Tasche.
- Legen Sie den unteren Teil des Verpackungsschaums in den Versandkarton.
- Platzieren Sie den Schalter in der Kavität im Schaumstoff der unteren Verpackung.
- Legen Sie den oberen Teil des Verpackungsschaums auf den Schalter.
- Wenn Sie Zubehör oder vor Ort austauschbare Einheiten (FRUs) mit dem Switch zurücksenden, verpacken Sie diese wie in Paket EX4400 Switch-Komponenten für den Versand beschrieben
- Legen Sie die Zubehörbox am hinteren Ende des Gehäuses in den Versandkarton.
- Schließen Sie die Oberseite des Versandkartons und verschließen Sie ihn mit Klebeband.
- Schreiben Sie die RMA-Nummer auf die Außenseite des Kartons, um eine ordnungsgemäße Verfolgung zu gewährleisten.
Paket der Komponenten des EX4400-Switches für den Versand
Stellen Sie sicher, dass Sie die folgenden Teile und Werkzeuge zur Verfügung haben:
-
Antistatischer Beutel, einer für jede Komponente – nicht im Lieferumfang enthalten
-
Ein ESD-Erdungsband – nicht im Lieferumfang enthalten
Wenn Sie eine Switch-Komponente an einen anderen Ort transportieren oder eine Komponente an Juniper Networks zurücksenden müssen, müssen Sie die Komponente sicher in der Originalverpackung verpacken, um Transportschäden zu vermeiden.
Switch-Komponenten dürfen nicht gestapelt werden. Senden Sie einzelne Komponenten in separaten Kartons zurück, wenn sie nicht auf einer Ebene im Versandkarton zusammenpassen.
So packen Sie die Switch-Komponenten:
-
Legen Sie einzelne Komponenten in antistatische Beutel.
-
Verwenden Sie das Originalverpackungsmaterial, falls verfügbar. Falls das Originalverpackungsmaterial nicht verfügbar ist, stellen Sie sicher, dass die Komponente ausreichend verpackt ist, um Transportschäden zu vermeiden. Das verwendete Verpackungsmaterial muss das Gewicht der Komponente tragen können.
-
Stellen Sie sicher, dass die Komponenten ausreichend geschützt sind, indem Sie sie gut mit Verpackungsmaterial umwickeln. Verpacken Sie die Komponente in einen übergroßen Karton (falls der Originalkarton nicht verfügbar ist) mit zusätzlichem Verpackungsmaterial um das Gerät herum, damit sich die Komponente nicht im Karton bewegen kann.
-
Kleben Sie den Karton sicher zu.
-
Schreiben Sie die RMA-Nummer auf die Außenseite des Kartons, um eine ordnungsgemäße Verfolgung zu gewährleisten.
