Verbinden Sie den EX4400 mit dem Netzwerk

Installieren eines Transceivers

Bevor Sie einen Transceiver in ein Gerät einbauen, stellen Sie sicher, dass Sie die notwendigen Vorkehrungen für den sicheren Umgang mit Lasern getroffen haben (siehe Sicherheitsrichtlinien und Warnungen für Laser und LEDs).

Stellen Sie sicher, dass Sie eine Sicherheitskappe aus Gummi zur Verfügung haben, um den Transceiver abzudecken.

Bei den Transceivern für Geräte von Juniper Networks handelt es sich um im laufenden Betrieb und im laufenden Betrieb einführbare FRUs (Field-Replaceable Units). Sie können die Transceiver entfernen und austauschen, ohne das Gerät auszuschalten oder die Gerätefunktionen zu unterbrechen.

Anmerkung:

Warten Sie nach dem Einsetzen eines Transceivers oder nach dem Ändern der Medientypkonfiguration 6 Sekunden, bis die Schnittstelle Betriebsbefehle anzeigt.
Anmerkung:

Wir empfehlen, für Ihr Gerät von Juniper Networks nur optische Transceiver und optische Anschlüsse zu verwenden, die Sie bei Juniper Networks erworben haben.
VORSICHT:

Das Technical Assistance Center (JTAC) von Juniper Networks bietet umfassenden Support für die von Juniper bereitgestellten optischen Module und Kabel. JTAC bietet jedoch keinen Support für optische Module und Kabel von Drittanbietern, die nicht von Juniper Networks qualifiziert oder geliefert wurden. Wenn Sie beim Betrieb eines Geräts von Juniper mit optischen Modulen oder Kabeln von Drittanbietern auf ein Problem stoßen, kann JTAC Ihnen bei der Diagnose hostbezogener Probleme helfen, wenn das beobachtete Problem nach Ansicht des JTAC nicht mit der Verwendung der optischen Module oder Kabel von Drittanbietern zusammenhängt. Ihr JTAC-Techniker wird Sie wahrscheinlich auffordern, das optische Modul oder Kabel eines Drittanbieters zu überprüfen und bei Bedarf durch eine gleichwertige, von Juniper qualifizierte Komponente zu ersetzen.

Die Verwendung von optischen Modulen von Drittanbietern mit hohem Stromverbrauch (z. B. kohärentes ZR oder ZR+) kann möglicherweise zu thermischen Schäden führen oder die Lebensdauer der Host-Geräte verringern. Jegliche Beschädigung der Host-Geräte durch die Verwendung von optischen Modulen oder Kabeln von Drittanbietern liegt in der Verantwortung des Benutzers. Juniper Networks übernimmt keine Haftung für Schäden, die durch eine solche Nutzung entstehen.

Abbildung 1 zeigt, wie ein QSFP+-Transceiver installiert wird. Das Verfahren ist für alle Arten von Transceivern mit Ausnahme der QSFP28- und CFP-Transceiver gleich.

So installieren Sie einen Transceiver:

VORSICHT:

Um eine Beschädigung des Transceivers durch elektrostatische Entladungen (ESD) zu vermeiden, berühren Sie nicht die Anschlussstifte am Ende des Transceivers.
  1. Wickeln und befestigen Sie ein Ende des ESD-Bands um Ihr bloßes Handgelenk und verbinden Sie das andere Ende des Bands mit einem ESD-Punkt an der Stelle oder mit dem ESD-Punkt am Gerät.
  2. Nehmen Sie den Transceiver aus der Tasche.
  3. Prüfen Sie, ob der Transceiver mit einer Sicherheitskappe aus Gummi versehen ist. Ist dies nicht der Fall, decken Sie den Transceiver mit einer Sicherheitskappe aus Gummi ab.
    Warnung vor Laser:

    Lassen Sie einen Glasfaser-Transceiver nur beim Einstecken oder Entfernen eines Kabels unbedeckt. Die Sicherheitskappe aus Gummi hält den Anschluss sauber und schützt Ihre Augen vor versehentlicher Einwirkung von Laserlicht.
  4. Wenn der Anschluss, in dem Sie den Transceiver installieren möchten, mit einer Staubschutzhülle abgedeckt ist, entfernen Sie die Staubschutzhülle und bewahren Sie sie für den Fall auf, dass Sie den Anschluss später abdecken müssen. Wenn Sie einen Transceiver im laufenden Betrieb austauschen, warten Sie mindestens 10 Sekunden, nachdem Sie den Transceiver vom Anschluss entfernt haben, bevor Sie einen neuen Transceiver installieren.
  5. Setzen Sie den Transceiver mit beiden Händen vorsichtig in den leeren Port ein. Die Steckverbinder müssen zum Gehäuse zeigen.
    VORSICHT:

    Bevor Sie den Transceiver in den Anschluss schieben, stellen Sie sicher, dass der Transceiver richtig ausgerichtet ist. Eine Fehlausrichtung kann dazu führen, dass sich die Stifte verbiegen, wodurch der Transceiver unbrauchbar wird.
  6. Schieben Sie den Transceiver vorsichtig hinein, bis er vollständig sitzt. Wenn Sie einen CFP-Transceiver installieren, ziehen Sie mit den Fingern die unverlierbaren Schrauben am Transceiver fest.
  7. Entfernen Sie die Sicherheitskappe aus Gummi vom Transceiver und vom Ende des Kabels und stecken Sie das Kabel in den Transceiver.
    Warnung vor Laser:

    Schauen Sie nicht direkt in einen Glasfaser-Transceiver oder in die Enden von Glasfaserkabeln. Glasfaser-Transceiver und Glasfaserkabel, die mit einem Transceiver verbunden sind, emittieren Laserlicht, das Ihre Augen schädigen kann.
    VORSICHT:

    Lassen Sie einen Glasfaser-Transceiver nur beim Einstecken oder Entfernen eines Kabels unbedeckt. Die Sicherheitskappe hält den Anschluss sauber und schützt Ihre Augen vor versehentlicher Einwirkung von Laserlicht.
  8. Wenn es ein Kabelmanagementsystem gibt, ordnen Sie das Kabel im Kabelmanagementsystem an, um zu verhindern, dass sich das Kabel löst oder Belastungspunkte entwickelt. Befestigen Sie das Kabel so, dass es sein eigenes Gewicht nicht trägt, wenn es in Richtung Boden hängt. Legen Sie überschüssiges Kabel in einer sauber gewickelten Schlaufe im Kabelmanagementsystem aus dem Weg. Das Anbringen von Verschlüssen an der Schlaufe hilft, ihre Form zu erhalten.
    VORSICHT:

    Lassen Sie das Glasfaserkabel nicht vom Stecker loshängen. Lassen Sie befestigte Kabelschlaufen nicht baumeln, wodurch das Kabel an der Befestigungsstelle belastet wird.
    VORSICHT:

    Vermeiden Sie es, das Glasfaserkabel über den minimalen Biegeradius hinaus zu biegen. Ein Lichtbogen mit einem Durchmesser von weniger als einigen Zentimetern kann das Kabel beschädigen und schwer zu diagnostizierende Probleme verursachen.
    Anmerkung:

    Wenn Sie SFP-DD-Transceiver installieren, drücken Sie fest darauf, bis Sie ein Klickgeräusch hören. Verwenden Sie eine Zange mit einer langen Zange, um den SFP-DD-Transceiver zu ziehen, der an der oberen und unteren Reihe des Gehäuses angeschlossen ist, wo die Zuglaschen zueinander zeigen.
    Anmerkung:

    Stellen Sie sicher, dass Sie eine Staubschutzkappe verwenden, um nicht verwendete Anschlüsse abzudecken.
    Anmerkung:

    Wenn Sie das optische Finisar AOC SFP+-Modul mit dem QFX5130-48C-Schalter verwenden, müssen Sie das Modul möglicherweise nach oben ziehen, um es sanft aus dem Käfig zu ziehen.
Abbildung 1: Installieren eines Transceivers Install a Transceiver
1
—

Auswerferhebel
3
—

Hafen
arabische Ziffer
—

Transceiver



Installieren eines QSFP28-Transceivers

Bevor Sie einen Transceiver in ein Gerät einbauen, stellen Sie sicher, dass Sie die notwendigen Vorkehrungen für den sicheren Umgang mit Lasern getroffen haben (siehe Sicherheitsrichtlinien und Warnungen für Laser und LEDs).

Stellen Sie sicher, dass Sie eine Sicherheitskappe aus Gummi zur Verfügung haben, um den Transceiver abzudecken.

Bei den Transceivern für Geräte von Juniper Networks handelt es sich um im laufenden Betrieb und im laufenden Betrieb einführbare FRUs (Field-Replaceable Units). Sie können die Transceiver entfernen und austauschen, ohne das Gerät auszuschalten oder die Gerätefunktionen zu unterbrechen.

Anmerkung:

Warten Sie nach dem Einsetzen eines Transceivers oder nach dem Ändern der Medientypkonfiguration 6 Sekunden, bis die Schnittstelle Betriebsbefehle anzeigt.
Anmerkung:

Wir empfehlen, für Ihr Gerät von Juniper Networks nur optische Transceiver und optische Anschlüsse zu verwenden, die Sie bei Juniper Networks erworben haben.
VORSICHT:

Das Technical Assistance Center (JTAC) von Juniper Networks bietet umfassenden Support für die von Juniper bereitgestellten optischen Module und Kabel. JTAC bietet jedoch keinen Support für optische Module und Kabel von Drittanbietern, die nicht von Juniper Networks qualifiziert oder geliefert wurden. Wenn Sie beim Betrieb eines Geräts von Juniper mit optischen Modulen oder Kabeln von Drittanbietern auf ein Problem stoßen, kann JTAC Ihnen bei der Diagnose hostbezogener Probleme helfen, wenn das beobachtete Problem nach Ansicht des JTAC nicht mit der Verwendung der optischen Module oder Kabel von Drittanbietern zusammenhängt. Ihr JTAC-Techniker wird Sie wahrscheinlich auffordern, das optische Modul oder Kabel eines Drittanbieters zu überprüfen und bei Bedarf durch eine gleichwertige, von Juniper qualifizierte Komponente zu ersetzen.

Die Verwendung von optischen Modulen von Drittanbietern mit hohem Stromverbrauch (z. B. kohärentes ZR oder ZR+) kann möglicherweise zu thermischen Schäden führen oder die Lebensdauer der Host-Geräte verringern. Jegliche Beschädigung der Host-Geräte durch die Verwendung von optischen Modulen oder Kabeln von Drittanbietern liegt in der Verantwortung des Benutzers. Juniper Networks übernimmt keine Haftung für Schäden, die durch eine solche Nutzung entstehen.

So installieren Sie einen QSFP28-Transceiver (siehe Abbildung 2):

  1. Wickeln und befestigen Sie ein Ende eines ESD-Armbands um Ihr bloßes Handgelenk und verbinden Sie das andere Ende des Bands mit dem ESD am Switch.
  2. Vergewissern Sie sich, dass der QSFP28-Transceiver mit einer Sicherheitskappe aus Gummi bedeckt ist.
  3. Positionieren Sie den Transceiver vor dem Port des Geräts, sodass der QSFP28-Anschluss zum Port zeigt.

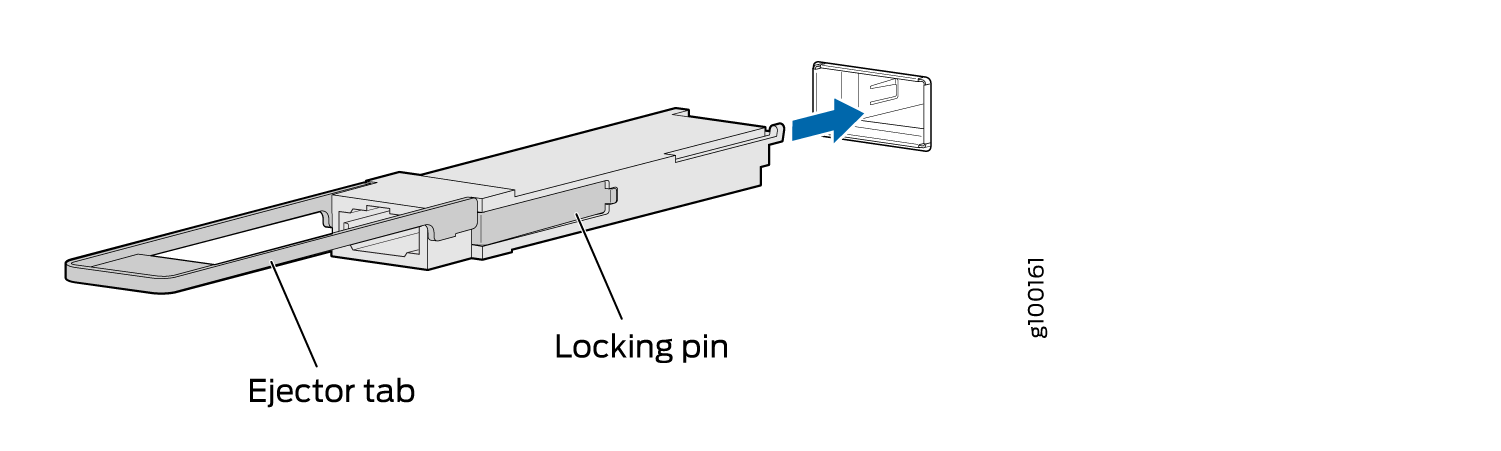

    Abbildung 2: Installieren eines QSFP28-Transceivers Install a QSFP28 Transceiver
  4. Schieben Sie den Transceiver in den Anschluss, bis die Verriegelungsstifte einrasten. Wenn es einen Widerstand gibt, entfernen Sie den Transceiver und drehen Sie ihn um, so dass der Stecker in die andere Richtung zeigt.
  5. Entfernen Sie die Sicherheitskappe aus Gummi vom Transceiver und vom Ende des Kabels und stecken Sie das Kabel in den Transceiver.
    Warnung vor Laser:

    Schauen Sie nicht direkt in einen Glasfaser-Transceiver oder in die Enden von Glasfaserkabeln. Glasfaser-Transceiver und Glasfaserkabel, die mit einem Transceiver verbunden sind, emittieren Laserlicht, das Ihre Augen schädigen kann.
    VORSICHT:

    Lassen Sie einen Glasfaser-Transceiver nur beim Einstecken oder Entfernen eines Kabels unbedeckt. Die Sicherheitskappe hält den Anschluss sauber und schützt Ihre Augen vor versehentlicher Einwirkung von Laserlicht.
  6. Wenn es ein Kabelmanagementsystem gibt, ordnen Sie das Kabel im Kabelmanagementsystem an, um zu verhindern, dass sich das Kabel löst oder Belastungspunkte entwickelt. Befestigen Sie das Kabel so, dass es sein eigenes Gewicht nicht trägt, wenn es am Boden hängt. Legen Sie überschüssiges Kabel in einer sauber gewickelten Schlaufe im Kabelmanagementsystem aus dem Weg. Das Anbringen von Verschlüssen an der Schlaufe hilft, ihre Form zu erhalten.
    VORSICHT:

    Lassen Sie das Glasfaserkabel nicht vom Stecker loshängen. Lassen Sie befestigte Kabelschlaufen nicht baumeln, wodurch das Kabel an der Befestigungsstelle belastet wird.
    VORSICHT:

    Vermeiden Sie es, Glasfaserkabel über den minimalen Biegeradius hinaus zu biegen. Ein Lichtbogen mit einem Durchmesser von weniger als einigen Zentimetern kann das Kabel beschädigen und schwer zu diagnostizierende Probleme verursachen.

Schließen Sie ein Glasfaserkabel an

Bevor Sie ein Glasfaserkabel an einen in einem Gerät installierten optischen Transceiver anschließen, stellen Sie sicher, dass Sie die erforderlichen Vorkehrungen für den sicheren Umgang mit Lasern getroffen haben (siehe Sicherheitsrichtlinien und Warnungen für Laser und LEDs).

So schließen Sie ein Glasfaserkabel an einen in einem Gerät installierten optischen Transceiver an:

Warnung vor Laser:

Schauen Sie nicht direkt in einen Glasfaser-Transceiver oder in die Enden von Glasfaserkabeln. Glasfaser-Transceiver und Glasfaserkabel, die mit Transceivern verbunden sind, senden Laserlicht aus, das Ihre Augen schädigen kann.
  1. Wenn der Glasfaserkabelstecker mit einer Sicherheitskappe aus Gummi abgedeckt ist, entfernen Sie die Kappe. Bewahren Sie die Kappe auf.
  2. Entfernen Sie die Sicherheitskappe aus Gummi vom optischen Transceiver. Bewahren Sie die Kappe auf.
  3. Stecken Sie den Kabelstecker in den optischen Transceiver.
  4. Befestigen Sie die Kabel so, dass sie ihr Eigengewicht nicht tragen. Legen Sie überschüssiges Kabel in einer sauber gewickelten Schlaufe aus dem Weg. Durch das Anbringen von Befestigungselementen an einer Schlaufe bleibt die Form der Kabel erhalten.
    VORSICHT:

    Biegen Sie Glasfaserkabel nicht über ihren minimalen Biegeradius hinaus. Ein Lichtbogen mit einem Durchmesser von weniger als einigen Zentimetern kann die Kabel beschädigen und schwer zu diagnostizierende Probleme verursachen.

    Lassen Sie Glasfaserkabel nicht frei vom Stecker hängen. Lassen Sie befestigte Kabelschlaufen nicht baumeln, wodurch die Kabel an der Befestigungsstelle belastet werden.
