EX4100-F Gehäuse | Juniper Networks

Physische Gehäusespezifikationen für EX4100-F-Switches

Das EX4100-F-Switch-Gehäuse besteht aus einer starren Blechkonstruktion, in der alle Komponenten des Switches untergebracht sind.

Tabelle 1: Physische Spezifikationen des EX4100-F-Switch-Gehäuses
Modell	Höhe des Chassis	Gehäusetiefe	Chassisbreite	Gehäusegewicht mit Netzteil und Lüftermodul
EX4100-F-24T	4,37 cm	25,65 cm	44,09 cm	3520 Gramm
EX4100-F-24P	4,37 cm	31,13 cm (12,26 Zoll)	44,09 cm	4745 g
EX4100-F-48P	4,37 cm	31,13 cm (12,26 Zoll)	44,09 cm	5200 Gramm
EX4100-F-48T	4,37 cm	25,65 cm	44,09 cm	3885 g

Tabelle 2: Physische Spezifikationen der Switch-Gehäuse EX4100-F-12P und EX4100-F-12T
Modell	Höhe des Chassis	Gehäusetiefe	Chassisbreite	Gewicht des Gehäuses
EX4100-F-12P	4,44 cm	24,54 cm	26,9 cm	3000 g
EX4100-F-12T	4,44 cm	24,54 cm	26,9 cm	2700 Gramm

Tabelle 3: Physische Spezifikationen der externen Netzteile der Switches EX4100-F-12P und EX4100-F-12T
Modell	Netzteiladapter (m)	Höhe	Breite	Tiefe	Gewicht
EX4100-F-12P	280	4,5 cm	10 cm (3,93 Zoll)	20 cm	1350 g
EX4100-F-12T	75	3,65 cm	6,7 cm	15,5 cm	2700 Gramm

Tabelle 4: Messungen des akustischen Rauschens für EX4100-F-Switch-Modelle
		Schalldruck (Akustik)
Switch-Modell	Stromversorgung	LpA (dB) Typisch 1 Netzteil/2 Netzteil	Max 1 Netzteil/2 Netzteil
EX4100-F-24T	65 W AC AFO	NA	35.4
EX4100-F-24P	450 W AC AFO	40.1	45.1
EX4100-F-48T	90 W AC AFO	NA	37.1
EX4100-F-48P	850 AC AFO	46.2	46.5

Gehäusestatus-LEDs an EX4100-F-Switches

EX4100-F-Switches verfügen über vier Gehäuse-Status-LEDs (mit der Bezeichnung SYS, ALM, MST und CLD) auf der rechten Seite der Frontplatte.

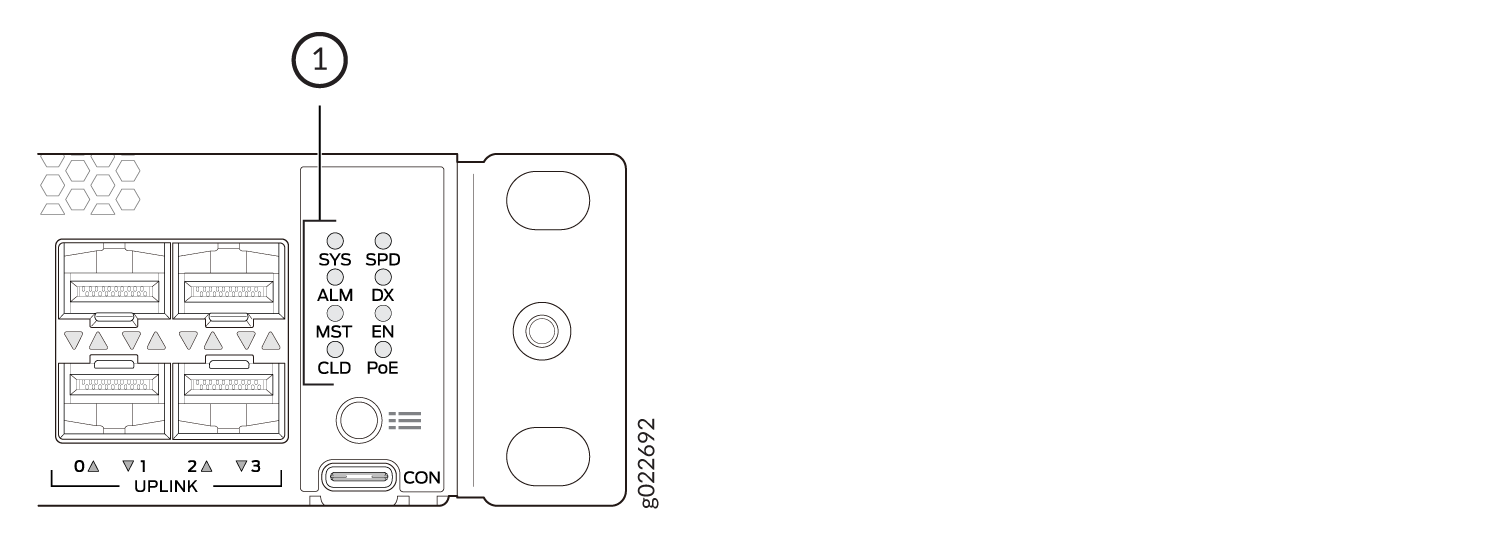

Abbildung 1: Gehäusestatus-LEDs in EX4100-F-Switches Chassis Status LEDs in EX4100-F Switches

1

—

Gehäusestatus-LEDs

In Tabelle 5 werden die Gehäusestatus-LEDs mit den Bezeichnungen SYS, ALM und MST an einem EX4100-F-Switch beschrieben. Die Tabelle beschreibt auch ihre Farben und Zustände sowie den Status, den jede LED anzeigt. Sie können die Farben der LEDs aus der Ferne über die CLI anzeigen, indem Sie den Befehl für den show chassis led Betriebsmodus eingeben. Alle LEDs können gleichzeitig beleuchtet werden.

Informationen zu den Blinkmustern der CLD-LED, die den Cloud-Verbindungsstatus des Switches anzeigen, finden Sie unter Blinkmuster der Cloud-fähigen LED oder unter Cloud-Verbindungsprozess , um zu verstehen, wie die Cloud-Verbindung funktioniert.

Tabelle 5: SYS-, ALM- und MST-Gehäuse-Status-LEDs an EX4100-F-Switches
LED-Etikett	Farbe	Status und Beschreibung
SYS	Grün	Dauerhaft aktiviert: Junos OS für Switches der EX-Serie wird auf den Switch geladen. Blinkt: Der Switch wird gestartet.
SYS	Nicht gezündet	Der Switch ist ausgeschaltet oder wird angehalten.
ALM	Rot	Ein größerer Hardwarefehler, z. B. ein Temperatur- oder Stromausfallalarm, ist aufgetreten, und der Switch wird angehalten. Ein Major Alarm weist auf einen kritischen Fehlerzustand hin, der sofortige Aufmerksamkeit erfordert (siehe Chassis Component Alarm Conditions on EX4100-F Switches).
	Bernstein	Ein kleiner Alarm – z. B. ein Software- oder ein Hardwarefehler – ist aufgetreten. Schalten Sie den Switch aus und wieder ein. Überwachen Sie den Switch, um festzustellen, ob er ordnungsgemäß funktioniert. Ein kleiner Alarm weist auf einen unkritischen Zustand hin, der überwacht oder gewartet werden muss. Ein kleiner Alarm, der nicht aktiviert wird, kann zu einer Unterbrechung des Dienstes oder zu Leistungseinbußen führen.
	Nicht gezündet	Es ist kein Alarm aktiviert, oder der Switch wird angehalten.
MST	Grün	In einem eigenständigen Switch: Dauerhaft ein—Der Switch funktioniert normal. Aus: Der Switch ist ausgeschaltet oder wird angehalten.
MST	Grün	In einer Virtual Chassis-Konfiguration: Dauerhaft aktiviert: Der Switch ist der primäre Switch in der Virtual Chassis-Konfiguration. Blinkt: Der Switch ist der Backup-Switch in der Virtual Chassis-Konfiguration. Aus: Der Switch ist ein Linecard-Mitglied in der Virtual Chassis-Konfiguration, oder der Switch wird angehalten.

Anmerkung:

Bei der Ausgabe show system alarmsleuchtet nur die ALM-LED des Hauptschalters in einem Virtual Chassis System, um den Alarmzustand anzuzeigen. Die ALM-LEDs des Backup-Switches und der Linecard leuchten nicht. Bei der Ausgabe show chassis alarmsleuchtet jedoch die ALM-LED an allen einzelnen Member-Schaltern und zeigt deren individuellen Alarmstatus an.

Anmerkung:

Bei Virtual Chassis-Bereitstellungen, die über die Cloud verwaltet werden, zeigt die CLD-LED an einzelnen Virtual Chassis-Mitgliedern den Status des Masters an, es sei denn, es wird ein Software-Download durchgeführt. Wenn ein Software-Download ausgeführt wird, zeigt die CLD-LED auf einem Virtual Chassis-Mitglied das LED-Muster und die Farbe an, die für Junos OS aktualisiert wird.

LEDs am Management-Port der EX4100-F-Switches

Der Management-Port mit der Bezeichnung MGMT auf der Rückseite der EX4100-F-Switches verfügt über zwei LEDs, die die Verbindungsaktivität und den Portstatus anzeigen.

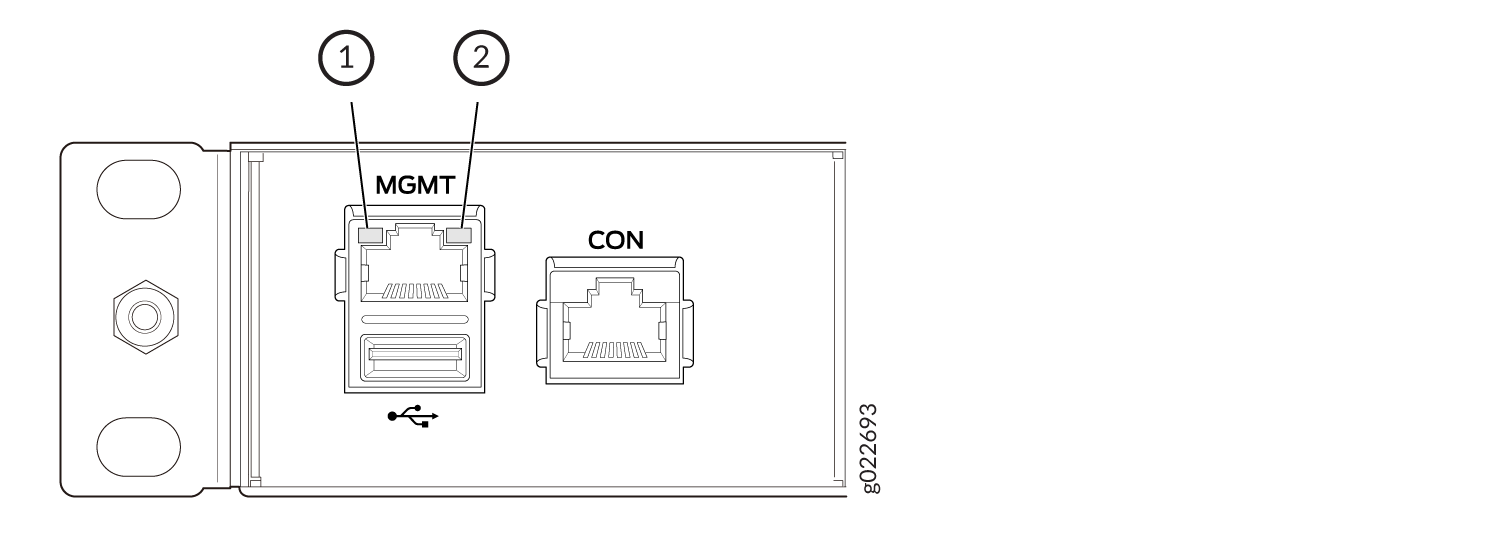

Abbildung 2: LEDs am Management-Port der EX4100-F-Switches LEDs on the Management Port on EX4100-F Switches

1

—

Link-Aktivitäts-LED

arabische Ziffer

—

Status-LED

In der folgenden Tabelle werden die LEDs beschrieben.

Tabelle 6: LEDs am Management-Port der EX4100-F-Switches
LED	Farbe	Status und Beschreibung
Link-Aktivität	Grün	Dauerhaft aktiviert: Der Port und die Verbindung sind aktiv, aber es findet keine Verbindungsaktivität statt. Blinkt: Der Port und die Verbindung sind aktiv, und es findet eine Verbindungsaktivität statt. Aus: Der Port ist nicht aktiv.
Status	Grün	Gibt die Geschwindigkeit an: Konstant eingeschaltet – Die Verbindungsgeschwindigkeit beträgt 1000 Mbit/s. Dauerhaft eingeschaltet – Die Verbindungsgeschwindigkeit beträgt 100 Mbit/s. Aus: Die Verbindungsgeschwindigkeit beträgt 10 Mbit/s.

LEDs an den RJ-45-Netzwerk-Ports, Virtual Chassis-Ports und Uplink-Ports an EX4100-F-Switches

Die RJ-45-Netzwerkports, SFP+-Uplink-Ports und SFP+/SFP28-Virtual Chassis-Ports der EX4100-F-Switches verfügen über LEDs, die die Verbindungsaktivität und den Portstatus anzeigen.

LEDs an den Netzwerkports

Die Abbildungen in diesem Abschnitt zeigen und beschreiben die LEDs an den folgenden Ports:

Abbildung 3 zeigt die LEDs an den RJ-45-Netzwerkports der EX4100-F-Switches.
Abbildung 4 zeigt die LEDs an den SFP+-Uplink-Ports.
Abbildung 5 zeigt die LEDs an den SFP+/SFP28-Virtual Chassis-Ports.
In Tabelle 7 werden der LED-Status und die Beschreibung der Verbindungsaktivität an den RJ-45-Ports, SFP+-Uplink-Ports und SFP+/SFP28-Virtual Chassis-Ports beschrieben.

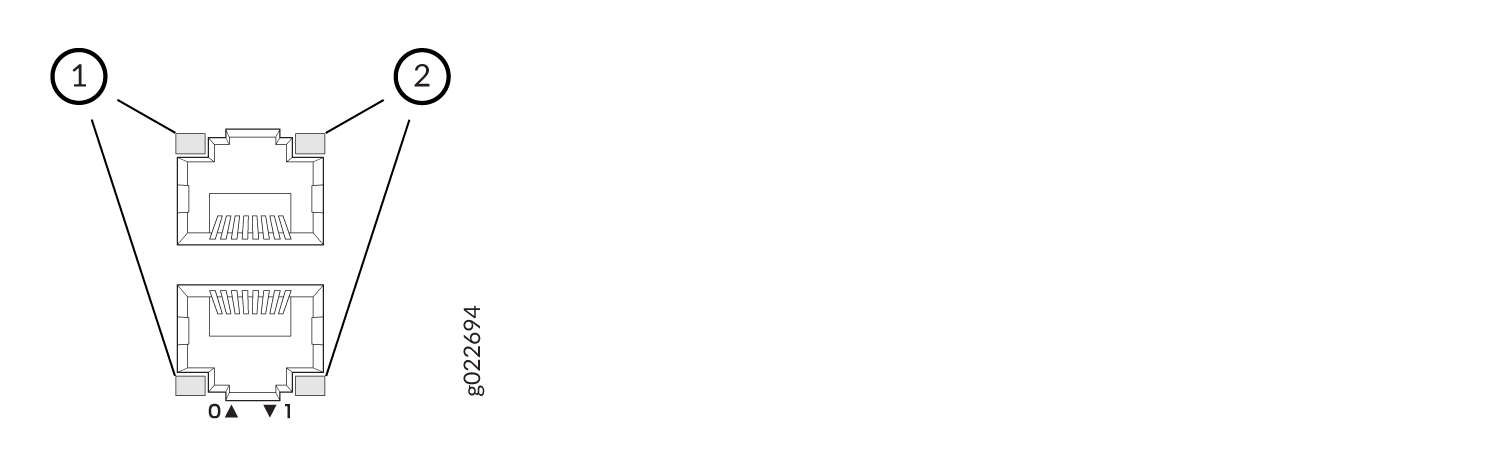

Abbildung 3: LEDs an den RJ-45-Netzwerkports der EX4100-F-Switches LEDs on the RJ-45 Network Ports on EX4100-F Switches

1

—

Link-Aktivitäts-LED

arabische Ziffer

—

Status-LED

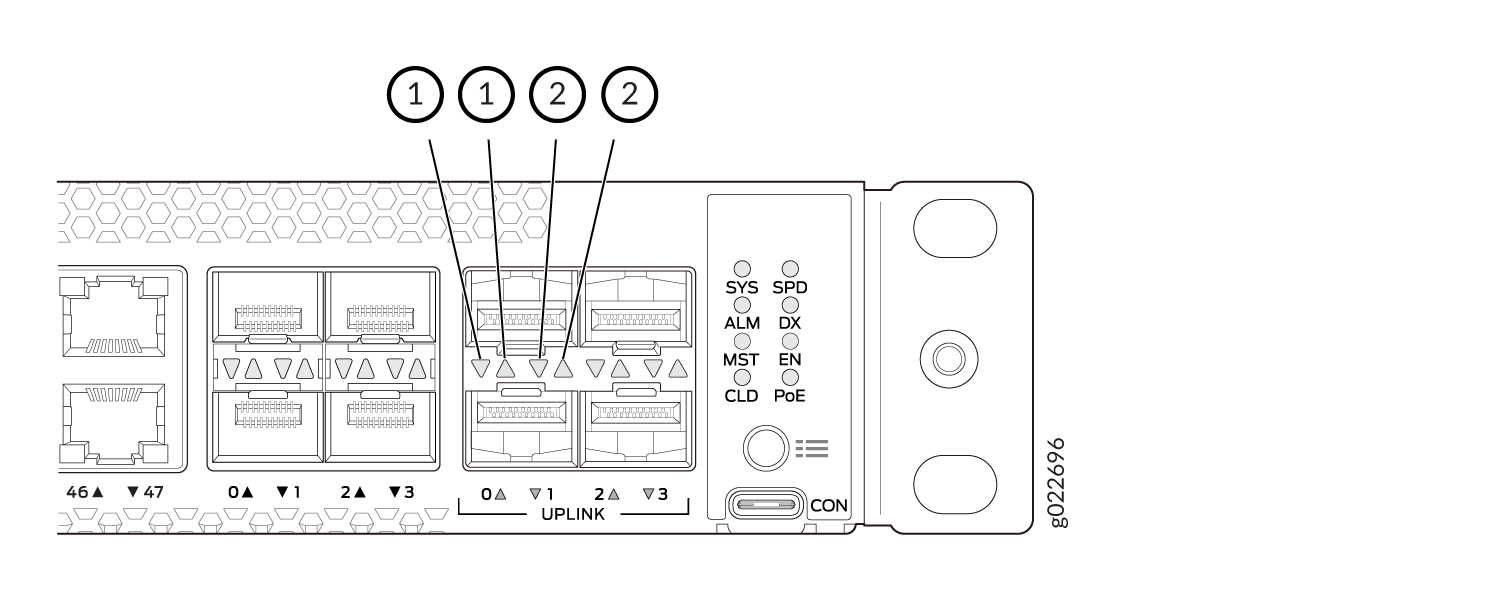

Abbildung 4: LEDs an den SFP+-Uplink-Ports der EX4100-F-Switches LEDs on the SFP+ uplink ports on EX4100-F Switches

1

—

Link-Aktivitäts-LED

arabische Ziffer

—

Status-LED

Anmerkung:

Die Status-LEDs an den Portnummern 24 - 47 werden mit einer Verzögerung von 1 Sekunde bis 9 Sekunden aktualisiert, wenn ein Kabel ein- oder ausgesteckt wird.

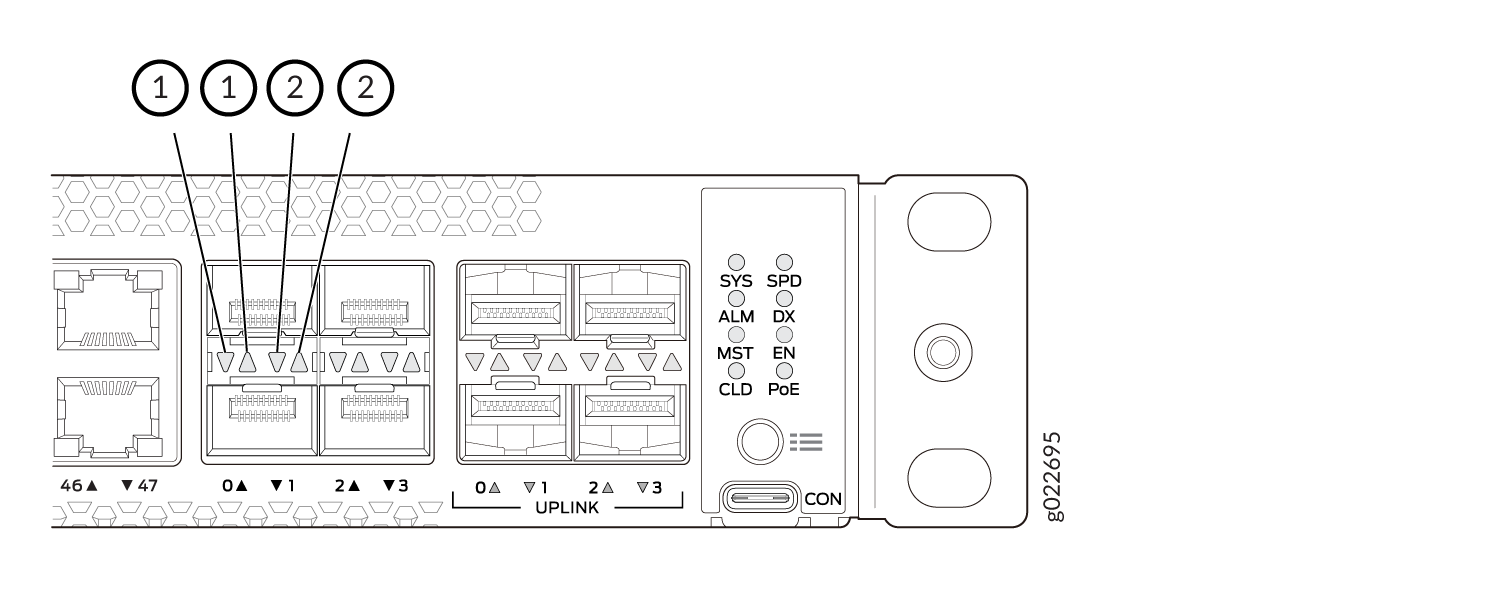

Abbildung 5: LEDs an den SFP+/SFP28-Virtual Chassis-Ports der EX4100-F-Switches LEDs on the SFP+/SFP28 Virtual Chassis ports on EX4100-F Switches

1

—

Link-Aktivitäts-LED

arabische Ziffer

—

Status-LED

Tabelle 7: Link-Aktivitäts-LED an den Netzwerk-Ports, Uplink-Ports und Virtual Chassis-Ports
LED-Farbe für Link-Aktivität	Verbindungsstatus-LED, Status und Beschreibung
Grün	Dauerhaft aktiviert: Der Port und die Verbindung sind aktiv, aber es findet keine Verbindungsaktivität statt. Blinkt: Der Port und die Verbindung sind aktiv, und es findet eine Verbindungsaktivität statt. Aus: Der Port ist nicht aktiv.

EX4100-F-Switches verfügen über Netzwerk-Port-Modus-LEDs (mit der Bezeichnung SPD, DX, EN und POE) auf der rechten Seite der Vorderseite (siehe Abbildung 6). Diese LEDs zeigen den Status der Netzwerkports an. Verwenden Sie die Modustaste auf der rechten Seite der Frontplatte, um die Status-LEDs umzuschalten. Sie schalten die Status-LEDs um, um die verschiedenen Portparameter für die Netzwerkports anzuzeigen. Die leuchtende LED zeigt den Portparameter an. Tabelle 8 beschreibt die Status-LEDs.

Anmerkung:

Die mit PoE gekennzeichnete LED ist bei Switch-Modellen mit Netzwerkports, die kein PoE bieten, nicht verfügbar.

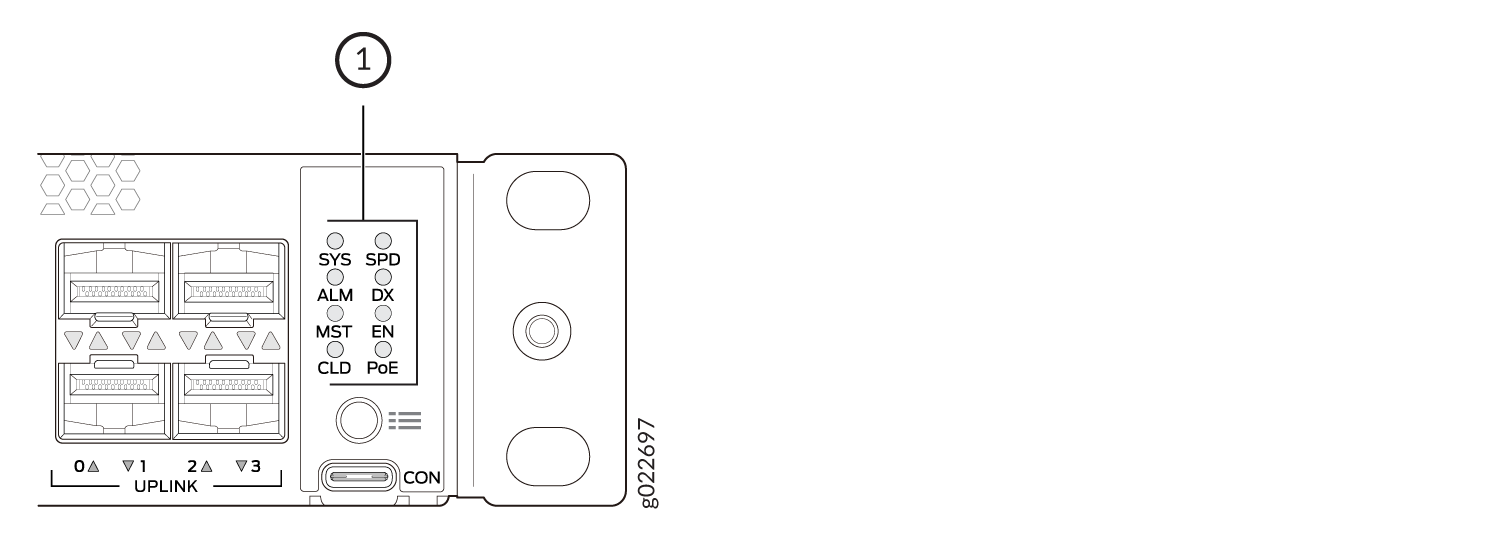

Abbildung 6: Portmodus-LEDs an EX4100-F-Switches Port Mode LEDs on EX4100-F Switches

1

—

Portmodus-LEDs

Tabelle 8: Portstatus von Netzwerkports basierend auf den Zuständen der Portmodus-LEDs
LED	Farbe	Status und Beschreibung
SPD	Grün	Gibt die Geschwindigkeit an. Die Geschwindigkeitsanzeigen lauten wie folgt: Dauerhaft eingeschaltet – 1000 Mbit/s Dauerhaft eingeschaltet (für EX4100-F Uplink und Virtual Chassis-Ports) – 10 Gbit/s Blinkt – 100 Mbit/s Blinken; 1 Blinzeln pro Sekunde (für EX4100-F Uplink und Virtual Chassis-Ports) – 1000 Mbit/s Blinken; 3 Mal pro Sekunde (für EX4100-F Uplink und Virtual Chassis-Ports) – 25 Gbit/s Unbeleuchtet – 10 Mbit/s
DX	Grün	Gibt den Duplexmodus an. Die Statusindikatoren lauten wie folgt: Dauerhaft aktiviert: Der Port ist auf den Vollduplexmodus eingestellt. Unlited: Der Port ist auf den Halbduplex-Modus eingestellt.
DE	Grün	Gibt den administrativen Status an. Die Statusindikatoren lauten wie folgt: Stetig aktiviert: Der Port ist administrativ aktiviert. Unlited: Der Port ist administrativ deaktiviert.
POE	Grün	Zeigt den PoE-Modus an. Die Statusindikatoren lauten wie folgt: Dauerhaft eingeschaltet – PoE ist am Port aktiviert, und ein Gerät wird mit Strom versorgt. Blinkt: PoE ist am Port aktiviert, aber der Port wird nicht mit Strom versorgt. Nicht beleuchtet – PoE ist am Port nicht aktiviert.
